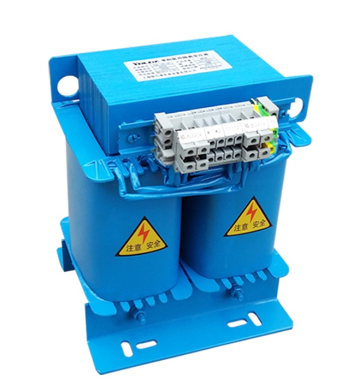

หม้อแปลงแยกทางการแพทย์ด้านไอทีคืออะไร และเหตุใดจึงมีความสำคัญ?

หม้อแปลงแยกทางการแพทย์ด้านไอทีเป็นหม้อแปลงแยกเฟสเดียวแบบพิเศษที่ออกแบบมาโดยเฉพาะสำหรับระบบไอทีทางการแพทย์ (Isolated Terra — ระบบที่ไม่มีเหตุผล) ในสถานพยาบาล

แตกต่างจากหม้อแปลงทั่วไปที่เพิ่มแรงดันไฟฟ้าขึ้นหรือลงหม้อแปลงไอทีทางการแพทย์ทำบางสิ่งที่แตกต่างโดยพื้นฐาน: สร้างแหล่งจ่ายไฟแยกทางไฟฟ้าและไม่มีสายดินสำหรับอุปกรณ์ทางการแพทย์ที่สำคัญในห้องผ่าตัด ห้องไอซียู และหน่วยดูแลหัวใจ

ทำไมเรื่องนั้นถึงสำคัญ?

เนื่องจากในระบบไฟฟ้าที่มีการลงกราวด์มาตรฐาน ความผิดปกติของฉนวนเพียงจุดเดียวอาจทำให้เบรกเกอร์สะดุด ซึ่งเป็นการตัดกำลังของอุปกรณ์ช่วยชีวิต ในห้องผ่าตัดนั่นไม่ใช่ทางเลือก

หม้อแปลงไฟฟ้าทางการแพทย์ด้านไอที พร้อมด้วยอุปกรณ์ตรวจสอบฉนวน (IMD) ช่วยให้มั่นใจได้ว่าข้อผิดพลาดแรกจะไม่รบกวนกำลังไฟฟ้า มันปลุกแต่มันไม่สะดุด ศัลยแพทย์สามารถทำขั้นตอนให้เสร็จสิ้นได้ ชีวิตจะไม่ตกอยู่ในความเสี่ยง

กล่าวโดยย่อ: มันเป็นความแตกต่างระหว่างสัญญาณเตือนและการหยุดทำงาน ระหว่างคำเตือนและโศกนาฏกรรม

หม้อแปลงแยกระบบไอทีทางการแพทย์ทำงานอย่างไร

หลักการนั้นตรงไปตรงมา แต่การประหารชีวิตนั้นไม่ให้อภัย

ขั้นตอนที่ 1 – การแยก

หม้อแปลงไฟฟ้ามีขดลวดสองเส้นที่แยกจากกันโดยสิ้นเชิง — หลัก (ด้านหลัก) และขดลวดรอง (ด้านผู้ป่วย) ไม่มีการเชื่อมต่อไฟฟ้าโดยตรงระหว่างกัน การถ่ายโอนพลังงานผ่านสนามแม่เหล็ก

ขั้นตอนที่ 2 - รองที่ไม่มีเหตุผล

ด้านทุติยภูมิไม่ได้เชื่อมต่อกับโลก ต่างจากระบบไฟฟ้ามาตรฐานที่มีการต่อสายดินที่เป็นกลาง นี่คือแกนหลักของระบบไอที (Isolated Terra)

ขั้นตอนที่ 3 - พฤติกรรมข้อบกพร่องครั้งแรก

หากเกิดข้อผิดพลาดเพียงครั้งเดียว เช่น สายไฟที่ใช้ในการผ่าตัดถูกหนีบและสัมผัสกับตัวเครื่องที่เป็นโลหะ อุปกรณ์ตรวจสอบฉนวน (IMD) จะตรวจจับความต้านทานของฉนวนที่ลดลงและส่งเสียงเตือน แต่หม้อแปลงไม่ทริป พลังยังคงไหลต่อไป ทีมศัลยกรรมได้รับการแจ้งเตือนแต่ก็ไม่ถูกขัดจังหวะ

ขั้นตอนที่ 4 - ความผิดครั้งที่สอง

เฉพาะในกรณีที่เกิดข้อผิดพลาดครั้งที่สองในบรรทัดอื่นเท่านั้นที่อุปกรณ์ป้องกันจะสะดุดในที่สุด เมื่อถึงเวลานั้นขั้นตอนจะเสร็จสมบูรณ์และผู้ป่วยจะปลอดภัย

ขั้นตอนที่ 5 - การตรวจสอบอย่างต่อเนื่อง

IMD จะวัดความต้านทานของฉนวนระหว่างวงจรแยกและกราวด์อย่างต่อเนื่อง หากค่าต่ำกว่าเกณฑ์ที่ตั้งไว้ (โดยทั่วไปคือ 50kΩ ถึง 100kΩ) ระบบจะส่งสัญญาณเตือนด้วยภาพและเสียง แต่จะไม่มีไฟฟ้าขัดข้องอีกครั้ง

การรวมกันนี้ — หม้อแปลงแยกส่วน + IMD — สร้างแหล่งจ่ายไฟที่ปลอดภัยที่สุดเท่าที่จะเป็นไปได้สำหรับอุปกรณ์ที่สัมผัสกับผู้ป่วยโดยตรง

ประเภททั่วไปของหม้อแปลงทางการแพทย์ด้านไอที

หม้อแปลงแยกทางการแพทย์ไม่ได้อยู่นอกชั้นวาง สร้างขึ้นเพื่อการใช้งานด้านการดูแลสุขภาพโดยเฉพาะ

ในทางปฏิบัติ หน่วยเฟสเดียวขนาด 5kVA ถึง 8kVA เป็นหน่วยที่ใช้กันทั่วไปมากที่สุดสำหรับห้องผ่าตัดมาตรฐาน มันจ่ายพลังงานให้กับ:

ไฟผ่าตัด

หน่วยศัลยกรรมไฟฟ้า

จอภาพผู้ป่วย

เครื่องดมยาสลบ

ปลั๊กไฟในพื้นที่ปฏิบัติการ

ทำไมหม้อแปลงทางการแพทย์ด้านไอทีวัตถุ

เพราะในโรงพยาบาลไฟฟ้าดับไม่ใช่เรื่องลำบาก เป็นเหตุการณ์ที่คุกคามถึงชีวิต

นี่คือสิ่งที่ระบบหม้อแปลงทางการแพทย์ด้านไอทีที่ออกแบบมาอย่างเหมาะสมมีให้:

1. กำลังไฟฟ้าอย่างต่อเนื่องระหว่างข้อผิดพลาดครั้งแรก

ระบบที่ต่อสายดินแบบมาตรฐานตัดการทำงานในข้อผิดพลาดแรก ระบบไอทีไม่ได้ ความแตกต่างเพียงอย่างเดียวนั้นทำให้การผ่าตัดเสร็จสิ้นอย่างปลอดภัย

2. กระแสไฟรั่วต่ำมาก

หม้อแปลงแยกทางการแพทย์ถูกสร้างขึ้นด้วยฉนวนสองชั้นหรือฉนวนเสริมแรงและความจุคัปปลิ้งต่ำเป็นพิเศษ โดยทั่วไปกระแสไฟรั่วจะต่ำกว่า 0.1mA ซึ่งต่ำกว่าหม้อแปลงมาตรฐานมาก นี่เป็นสิ่งสำคัญเมื่ออุปกรณ์เชื่อมต่อโดยตรงกับร่างกายของผู้ป่วย (เช่น สาย ECG, หัววัดส่องกล้อง)

3. การตรวจสอบฉนวนอย่างต่อเนื่อง

IMD ติดตามระบบทุกวันตลอด 24 ชั่วโมง โดยจะตรวจจับการเสื่อมสภาพก่อนที่จะกลายเป็นความล้มเหลวร้ายแรง ทีมซ่อมบำรุงจะได้รับการแจ้งเตือนล่วงหน้า ไม่ใช่การโทรฉุกเฉิน

4. การป้องกันการรบกวนที่เกิดจากกริด

การแยกจะบล็อกสัญญาณรบกวนความถี่สูง ฮาร์โมนิค และไฟกระชากจากแหล่งจ่ายไฟหลัก อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ที่มีความละเอียดอ่อน เช่น จอภาพ ปั๊มแช่ อุปกรณ์วินิจฉัย ทำงานได้อย่างสะอาดและเชื่อถือได้

5. การปฏิบัติตามมาตรฐานความปลอดภัยทางการแพทย์

IEC 60601-1, GB 9706.1 และมาตรฐานระดับชาติอื่นๆ กำหนดให้ระบบไฟฟ้า IT ในพื้นที่ดูแลผู้ป่วยซึ่งมีการใช้อุปกรณ์โดยตรงกับร่างกาย ไม่มีหม้อแปลงไอที ​​ไม่มีการอนุมัติตามกฎระเบียบ

หากไม่มีหม้อแปลงไฟฟ้าทางการแพทย์ด้านไอที การผ่าตัดสมัยใหม่ก็คงต้องใช้ปลั๊กพ่วงอเนกประสงค์ ซึ่งเป็นความเสี่ยงที่โรงพยาบาลไม่สามารถรองรับได้

การเลือกหม้อแปลงทางการแพทย์ด้านไอทีที่เหมาะสม

การเลือกหม้อแปลงไฟฟ้าทางการแพทย์ด้านไอทีไม่ได้เกี่ยวกับการค้นหาหน่วยที่ถูกที่สุด เป็นเรื่องเกี่ยวกับการปฏิบัติตามข้อกำหนดด้านความปลอดภัยและกฎระเบียบที่เข้มงวด

ขั้นตอนที่ 1 – กำหนดพิกัด kVA ที่ต้องการ

เพิ่มการใช้พลังงานของอุปกรณ์ทั้งหมดที่จะเชื่อมต่อกับระบบไอที อย่าเพิ่งเพิ่มการจัดอันดับป้ายชื่อ — ใช้กำลังการทำงานที่วัดได้จริงหรือที่คาดหวัง

หลักทั่วไป: 5kVA ถึง 8kVA เพียงพอสำหรับห้องผ่าตัดสมัยใหม่ห้องเดียว อย่าเพิ่มขนาดมากเกินไป — หม้อแปลงขนาด 15kVA มีกระแสรั่วไหลสูงกว่าและมีกระแสพุ่งเข้ามากกว่า

ขั้นตอนที่ 2 - ตรวจสอบขีดจำกัดกระแสไฟรั่ว

IEC 60601-1 จำกัดกระแสไฟรั่วของผู้ป่วยไว้ที่ 0.1mA สำหรับชิ้นส่วนที่ใช้ การออกแบบของหม้อแปลง รวมถึงการแยกขดลวด การป้องกัน และโครงสร้างแกน ส่งผลโดยตรงต่อค่านี้ ขอรายงานผลการทดสอบที่แสดงการวัดกระแสรั่วไหล

ขั้นตอนที่ 3 - ตรวจสอบความเข้ากันได้ในการตรวจสอบฉนวน

หม้อแปลงทางการแพทย์ด้าน IT จะต้องเข้ากันได้กับอุปกรณ์ตรวจสอบฉนวน (IMD) ระบบสมัยใหม่ส่วนใหญ่ใช้แรงดันไฟฟ้าในการวัดมาตรฐาน (เช่น 20V DC หรือ AC ความถี่ต่ำ) ตรวจสอบให้แน่ใจว่าหม้อแปลงไฟฟ้าไม่มีการต่อสายดินหรือตัวกรองในตัวซึ่งจะทำให้ IMD สับสน

ขั้นตอนที่ 4 - เลือกกล่องหุ้มและการติดตั้ง

โครงแบบเปิด – สำหรับการติดตั้งภายในแผงไฟฟ้าเกรดทางการแพทย์ (ทั่วไป)

แบบปิด - สำหรับการติดตั้งแบบตั้งพื้นหรือติดผนังโดยที่พนักงานที่ไม่ใช่ไฟฟ้าสามารถเข้าถึงหม้อแปลงได้

ระดับ IP – IP20 เป็นเรื่องปกติสำหรับการติดตั้งแผงในอาคาร อาจจำเป็นต้องมี IP54 สำหรับการติดตั้งบางอย่าง

ขั้นตอนที่ 5 – ตรวจสอบใบรับรอง

มองหา:

IEC 60601-1 (ความปลอดภัยของอุปกรณ์ไฟฟ้าทางการแพทย์)

IEC 61558-2-15 (ความปลอดภัยของหม้อแปลงแยกสำหรับใช้ทางการแพทย์)

GB 9706.1 (มาตรฐานการแพทย์จีน)

CE / UL / CCC ตามที่ตลาดในพื้นที่ของคุณกำหนด

อย่ายอมรับว่า "เราปฏิบัติตามมาตรฐานเหล่านี้" ขอรายงานการทดสอบประเภทจากห้องปฏิบัติการที่ได้รับการรับรอง

ขั้นตอนที่ 6 - วางแผนสำหรับความซ้ำซ้อน

สำหรับการใช้งานที่สำคัญ (OR หลายรายการ, ICU หัวใจ) ให้พิจารณาใช้ระบบไอทีคู่พร้อมสวิตช์ถ่ายโอนอัตโนมัติ (ATS) หรือการสำรองข้อมูลของ UPS ที่ป้อนหม้อแปลงไอที หม้อแปลงหนึ่งตัว — จุดหนึ่งของความล้มเหลว หม้อแปลงสองตัว — ความซ้ำซ้อนที่แท้จริง

ความคิดสุดท้าย

หม้อแปลงแยกทางการแพทย์ด้าน IT ไม่ใช่ส่วนประกอบที่ใครก็ตามในห้องผ่าตัดเคยนึกถึง ศัลยแพทย์ไม่ขอบคุณมัน พยาบาลไม่ทำความสะอาดเลย เจ้าหน้าที่ซ่อมบำรุงไม่ค่อยได้สัมผัสมัน

แต่มันจะอยู่ที่นั่นเสมอ — อย่างเงียบๆ ไม่เหน็ดเหนื่อย และไว้วางใจได้อย่างแน่นอน

ในโลกที่ไฟฟ้าขัดข้องเพียงจุดเดียวอาจหมายถึงความแตกต่างระหว่างการผ่าตัดที่เสร็จสมบูรณ์และวิกฤติ หม้อแปลงไฟฟ้าทางการแพทย์คือฮีโร่ที่ไม่มีใครพูดถึง มันทำงานได้เพียงงานเดียวและทำงานได้อย่างสมบูรณ์แบบ นั่นคือ เปิดเครื่องไว้เมื่อถึงเวลาที่สำคัญที่สุด

หากคุณกำลังออกแบบ อัปเกรด หรือบำรุงรักษาระบบไฟฟ้าของโรงพยาบาล อย่าถือว่าหม้อแปลงทางการแพทย์ด้านไอทีเป็นเพียงสินค้า เป็นอุปกรณ์เพื่อความปลอดภัยในชีวิต ไม่ใช่อะไหล่

เลือกอย่างระมัดระวัง ระบุอย่างเคร่งครัด ทดสอบอย่างละเอียด

เพราะเมื่อไฟในห้องผ่าตัดยังคงเปิดอยู่ แม้ว่าจะมีข้อผิดพลาดเกิดขึ้นก็ตาม นั่นก็คือหม้อแปลงทางการแพทย์ด้าน IT นั่นเอง
