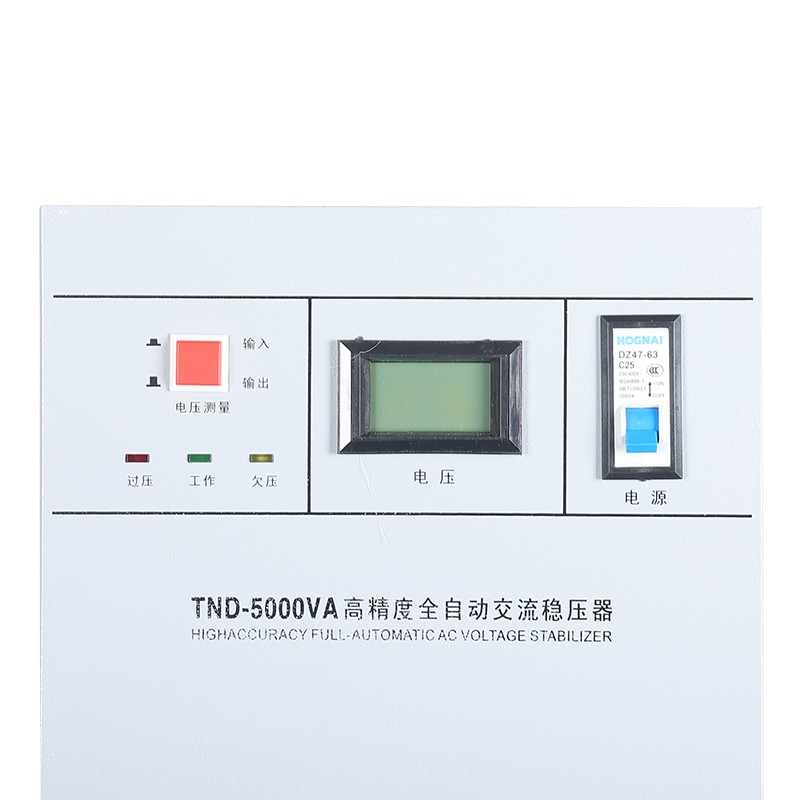

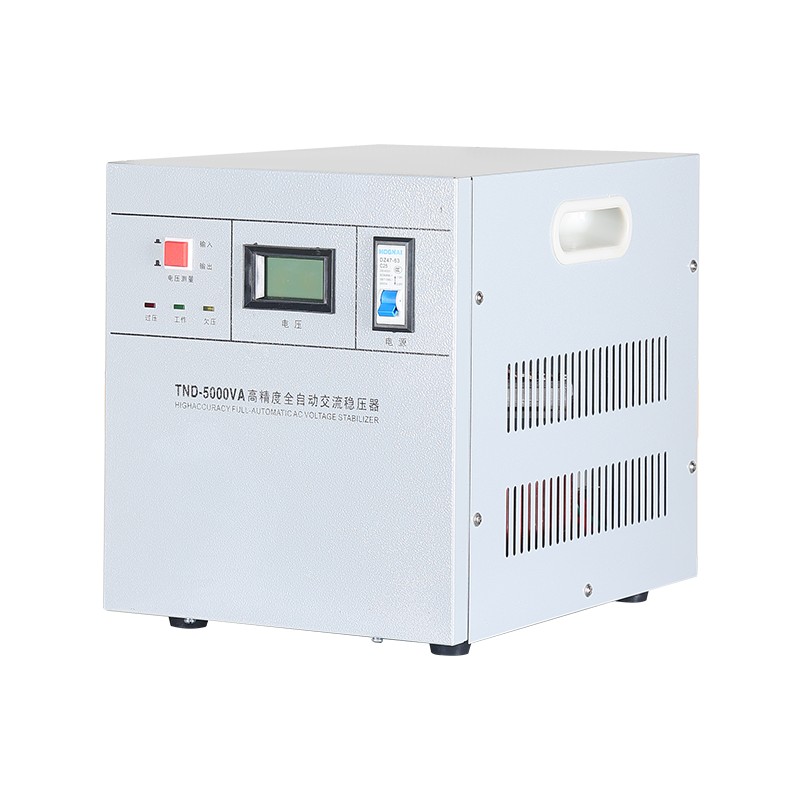

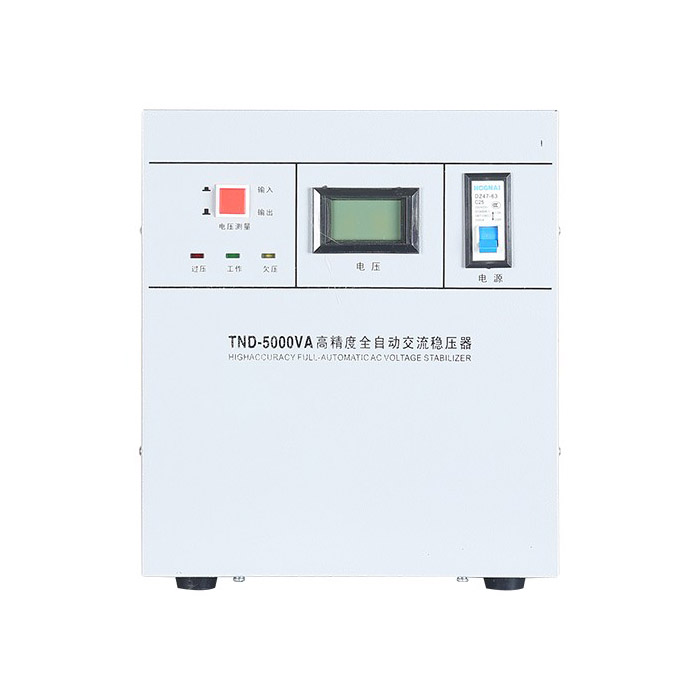

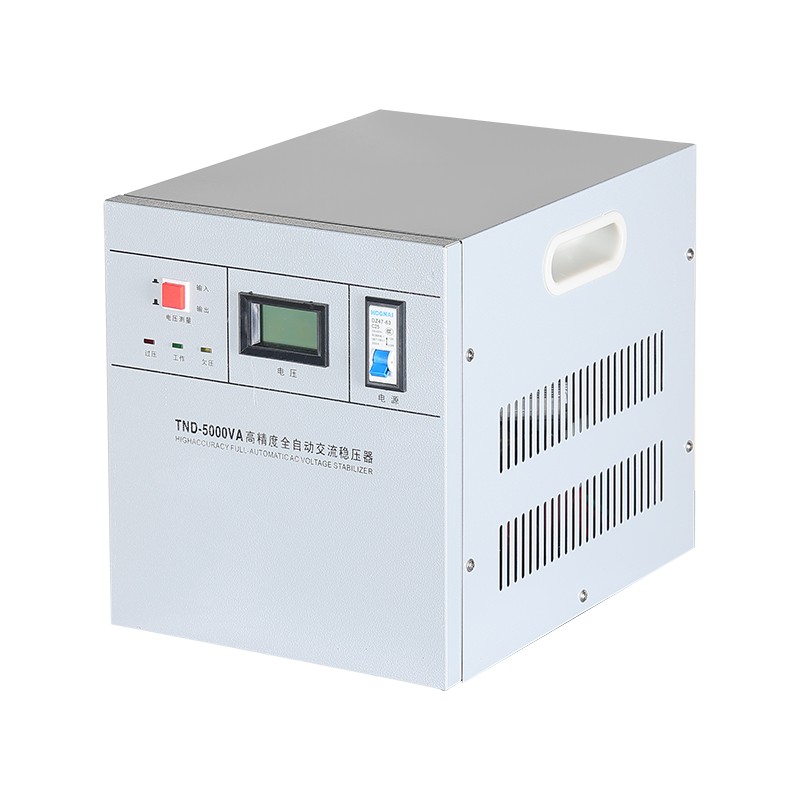

TND ระบบป้องกันแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบ

เครื่องปรับแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบ TND เป็นหนึ่งในผลิตภัณฑ์นวัตกรรมในซีรีส์ SVC ของอุปกรณ์จ่ายไฟปรับแรงดันไฟฟ้ากระแสสลับ เป็นเครื่องปรับแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบที่มีความแม่นยำสูงรูปแบบใหม่ ออกแบบและพัฒนาโดย Zhejiang Yibaling Power Equipment Co., Ltd. ของเราโดยแนะนำเทคโนโลยีของไต้หวันและพิจารณาสถานการณ์จริงของแหล่งจ่ายไฟของจีน

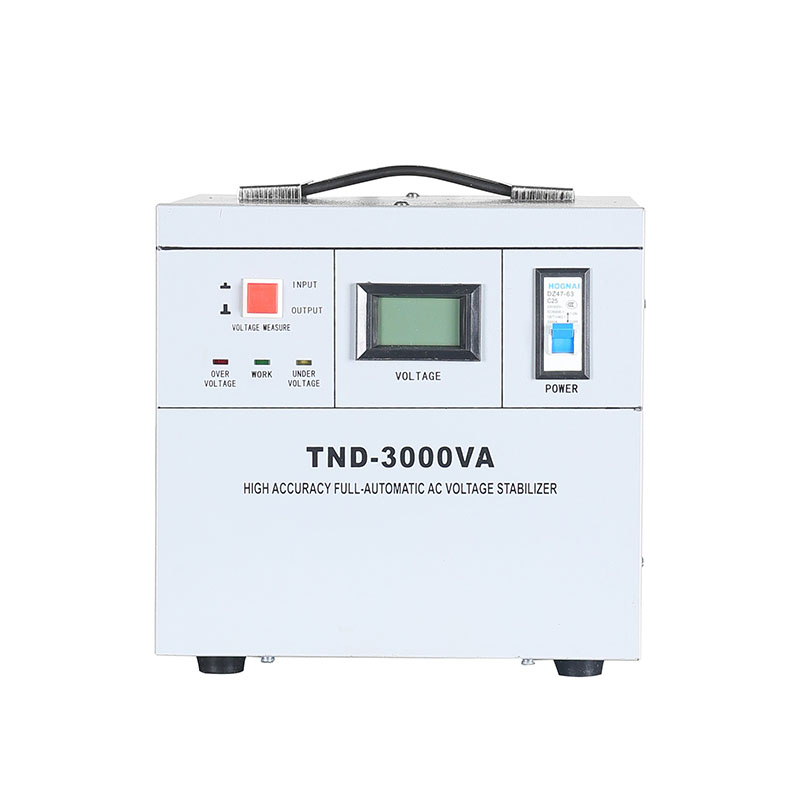

เครื่องปรับแรงดันไฟฟ้านี้เป็นเครื่องปรับแรงดันไฟฟ้ากระแสสลับอัตโนมัติแบบเฟสเดียวที่คลาสสิกและเชื่อถือได้ ได้รับการออกแบบมาเป็นพิเศษสำหรับสำนักงาน เชิงพาณิชย์ ห้องปฏิบัติการ และอุตสาหกรรมเบาที่มีข้อกำหนดด้านคุณภาพของแหล่งจ่ายไฟที่มั่นคง ใช้ตัวแปลงอัตโนมัติแบบวงแหวนและเทคโนโลยีการปรับแปรงคาร์บอนที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ด้วยการตรวจจับแรงดันไฟฟ้าขาเข้าแบบเรียลไทม์ ระบบจะควบคุมการเคลื่อนไหวที่ราบรื่นของแปรงคาร์บอนบนหม้อแปลงชนิดวงแหวนอย่างชาญฉลาด เพื่อให้การแก้ไขแรงดันเอาต์พุตอย่างต่อเนื่องและไม่มีขั้นตอน

พารามิเตอร์พื้นฐาน

วัสดุหลัก

ประสิทธิภาพหลักของระบบป้องกันแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบของ TND ขึ้นอยู่กับการเลือกสรรวัสดุและส่วนประกอบอย่างเข้มงวดเพื่อเป้าหมายหลักสี่ประการ: ประสิทธิภาพ อายุการใช้งาน ความเร็วตอบสนอง และความปลอดภัย แต่ละตัวเลือกจะกล่าวถึงปัญหาทางวิศวกรรมที่สำคัญโดยตรง

1. ส่วนประกอบหลัก

แกนเหล็กใช้การซึมผ่านของแม่เหล็กสูงและการสูญเสียเหล็กต่ำแผ่นเหล็กซิลิกอนรีดเย็น (เช่น 30Q130) กระบวนการเคลือบช่วยเพิ่มประสิทธิภาพการนำแม่เหล็กให้สูงสุด ลดการสูญเสียขณะไม่มีโหลดและการสร้างความร้อน การพันของตัวปรับแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบ TND ใช้เทปทองแดงบริสุทธิ์ที่มีความบริสุทธิ์ ≥ 99.95% เพื่อให้มั่นใจถึงความต้านทานต่ำและความสามารถในการจ่ายกระแสไฟฟ้าสูง

2. องค์ประกอบการควบคุมที่สำคัญ

นั่นคือแปรงถ่านใช้วัสดุผสมกราไฟท์พิเศษที่มีเงินหรือทองแดง วัสดุนี้ให้ความสมดุลที่ดีที่สุดระหว่างความต้านทานต่อการสึกหรอ การหล่อลื่นในตัวเอง และสภาพการนำไฟฟ้า ทำให้มั่นใจได้ถึงความต้านทานต่อการสัมผัสต่ำและเกิดประกายไฟน้อยที่สุดในระหว่างการเลื่อนเลื่อนที่ราบรื่นหลายล้านครั้งบนขดลวดรูปวงแหวน ซึ่งเป็นสิ่งสำคัญสำหรับการทำงานที่ไม่ต้องบำรุงรักษาเป็นเวลาหลายปี

3. หม้อแปลงแรงดัน/กระแสที่แม่นยำ

ส่วนนี้ทำหน้าที่เป็นสมองของระบบควบคุม หน่วยเก็บตัวอย่างอาศัยหม้อแปลงแรงดัน/กระแสที่มีระดับความแม่นยำ 0.5 ขึ้นไป เพื่อให้การตรวจจับกริดแบบเรียลไทม์โดยมีข้อผิดพลาดระดับมิลลิโวลต์
แกนประมวลผลใช้ไมโครคอนโทรลเลอร์ (MCU) ระดับอุตสาหกรรมเพื่อจัดการข้อมูลด้วยความเร็วสูงและออกคำสั่ง
เทอร์มินัลการดำเนินการมีสองเส้นทางทางเทคนิค: ผู้ที่แสวงหาความประหยัดและความสามารถในการโอเวอร์โหลดสูงจะเลือกรีเลย์จับแม่เหล็กความจุขนาดใหญ่ ในขณะที่ผู้ที่แสวงหาความเร็วสูงสุด (เวลาตอบสนองอาจเร็วถึงระดับมิลลิวินาที) ความเงียบและอายุการใช้งานที่ยาวนานเป็นพิเศษ (โดยไม่มีการสึกหรอทางกล) จะต้องเลือกโซลิดสเตตรีเลย์ (SSR) แบบไม่สัมผัส ซึ่งสามารถทำการสวิตช์อิเล็กทรอนิกส์แบบเงียบและไร้ประกายไฟผ่านไทริสเตอร์

4. โครงสร้างโดยรวม

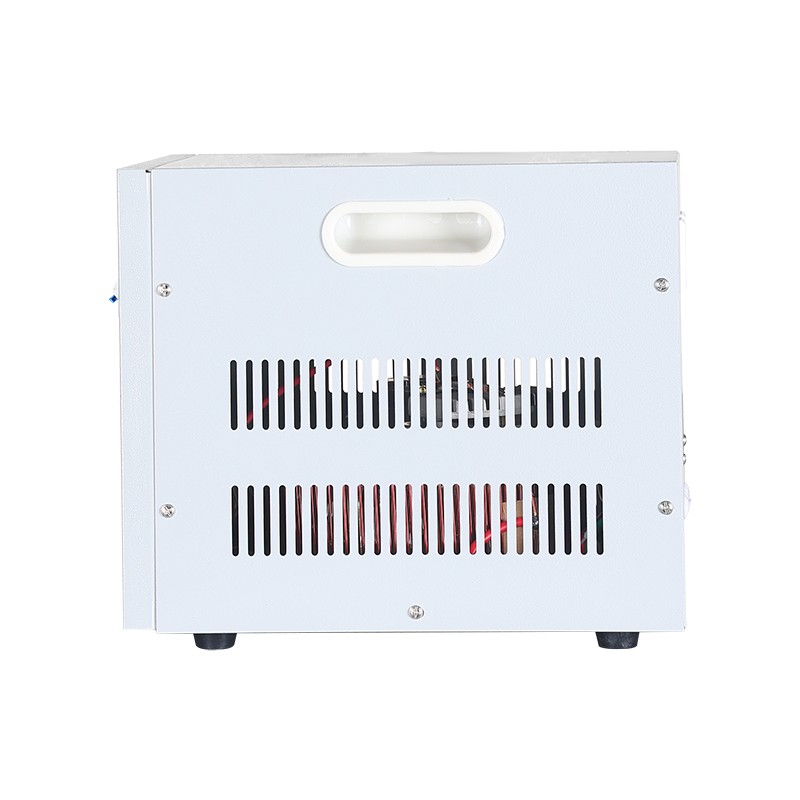

เคสของตัวปรับแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบ TND ทำจากแผ่นเหล็กรีดเย็นคุณภาพสูงที่มีความหนา ≥ 1.2 มม. เคลือบด้วยฟอสเฟตและเคลือบผง ให้การป้องกันแม่เหล็กไฟฟ้าและการป้องกันทางกล
ช่องกระแสไฟขนาดใหญ่ภายในทั้งหมดเชื่อมต่อกับแถบทองแดง T2 ชุบดีบุกหรือชุบเงิน เพื่อลดอิมพีแดนซ์ของเส้นทางและการสร้างความร้อน ที่ส่วนหน้าของการป้องกันความปลอดภัย เครือข่ายดูดซับไฟกระชากหลายระดับซึ่งประกอบด้วยวาริสเตอร์ (MOV) และท่อระบายก๊าซถูกรวมเข้าด้วยกันเพื่อต้านทานฟ้าผ่าและไฟกระชากสูงสุดของกริด
ดังนั้น เครื่องปรับแรงดันไฟฟ้า TND คุณภาพสูงจึงเป็นการรวมระบบของวัสดุที่มีค่าการนำไฟฟ้าแม่เหล็กสูง วัสดุนำไฟฟ้าที่ทนทานต่อการสึกหรอ อุปกรณ์เซมิคอนดักเตอร์ที่แม่นยำ และวัสดุโครงสร้างที่มีความเสถียร

ข้อมูลผลิตภัณฑ์

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างระหว่างเครื่องทำให้เสถียร หม้อแปลงไฟฟ้า และ UPS (เครื่องสำรองไฟแบบต่อเนื่อง)
ตอบ: ฟังก์ชันหลักของทั้งสามอย่างนี้แตกต่างกัน:
หม้อแปลงไฟฟ้า: ส่วนใหญ่จะใช้เพื่อเปลี่ยนระดับแรงดันไฟฟ้า (เช่น จาก 380V เป็น 220V) แต่จะไม่ทำให้แรงดันไฟฟ้าที่ผันผวนคงที่โดยอัตโนมัติ
ตัวทำให้เสถียร: ฟังก์ชันหลักของมันคือการรักษาแรงดันไฟฟ้าที่ผันผวนให้คงที่โดยอัตโนมัติ และรักษาเอาต์พุตตามค่าที่ตั้งไว้ (เช่น 220V) จะไม่เปลี่ยนระดับแรงดันไฟฟ้า (เว้นแต่ได้รับการออกแบบเป็นพิเศษ) และไม่ได้ให้แบตเตอรี่สำรองด้วย
UPS: หน้าที่หลักคือการจ่ายไฟอย่างต่อเนื่อง (ในกรณีที่ไฟฟ้าดับ จะใช้พลังงานจากอินเวอร์เตอร์แบตเตอรี่) โดยปกติแล้วจะมีฟังก์ชันรักษาเสถียรภาพด้วย แต่พลังงานและอายุการใช้งานแบตเตอรี่มีจำกัด และมีราคาสูงกว่าเครื่องทำให้เสถียรมาก

ถาม: จะเลือกความจุที่เหมาะสมสำหรับเครื่องปรับแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบ TND ได้อย่างไร
ตอบ: ขั้นตอนสำคัญ:
คำนวณกำลังไฟทั้งหมด: แสดงรายการอุปกรณ์ทั้งหมดที่จะเชื่อมต่อกับเครื่องควบคุมแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบของ TND และเพิ่มกำลังไฟพิกัดของอุปกรณ์เหล่านั้น (ในหน่วยวัตต์ W หรือกิโลโวลต์-แอมแปร์ kVA)
หมายเหตุ: กำลังสตาร์ทของโหลดแบบเหนี่ยวนำ (เช่น มอเตอร์ คอมเพรสเซอร์) อาจเป็น 3-7 เท่าของค่าพิกัด จึงต้องคำนวณตามกำลังสตาร์ท
เผื่อไว้เพื่อความปลอดภัย: คูณกำลังทั้งหมดด้วยปัจจัยด้านความปลอดภัย (แนะนำ 1.2-1.5) เพื่อให้ได้ความจุขั้นต่ำของตัวปรับแรงดันไฟฟ้าที่ต้องการ ตัวอย่างเช่น หากโหลดทั้งหมดคือ 8 kVA ควรเลือกตัวปรับแรงดันไฟฟ้าอย่างน้อย 10 kVA
ยืนยันแรงดันไฟฟ้า: ตรวจสอบให้แน่ใจว่าช่วงแรงดันไฟฟ้าอินพุตของเครื่องควบคุมแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบของ TND สามารถครอบคลุมความผันผวนของโครงข่ายไฟฟ้าในพื้นที่ของคุณ (เช่น 170V - 250V) และแรงดันเอาต์พุตตรงตามข้อกำหนดของอุปกรณ์ (เช่น 220V)
