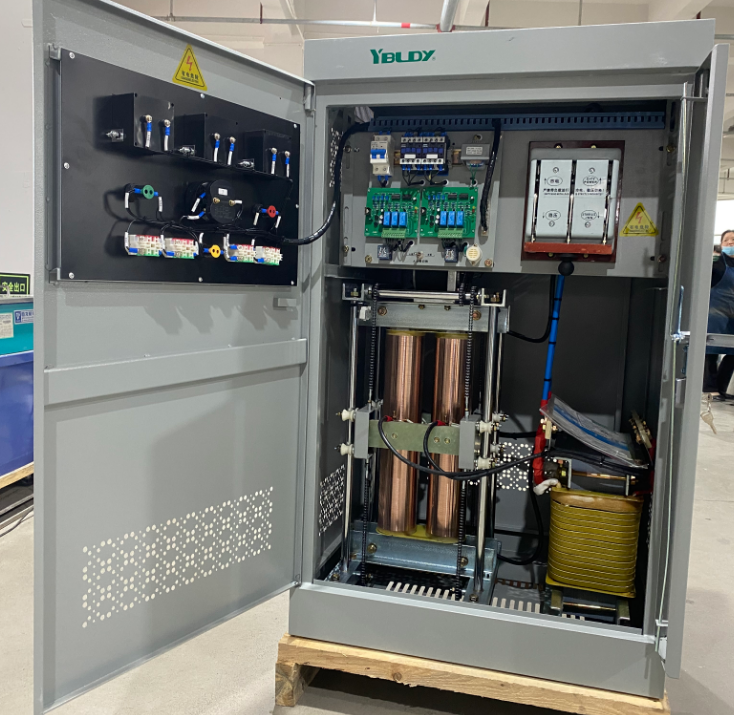

ตัวปรับแรงดันไฟฟ้าเซอร์โว DBW คืออะไร？

เฟสเดียว พลังอันจริงจัง

คนส่วนใหญ่คิดว่าตัวควบคุมแรงดันไฟฟ้าเป็นกล่องเล็กๆ ที่เสียบไว้ข้างคอมพิวเตอร์หรือทีวี และใช่ สิ่งเหล่านี้มีอยู่จริง แต่มีตัวควบคุมอีกประเภทหนึ่งโดยสิ้นเชิง — แบบที่ไม่ได้วางบนโต๊ะ ตั้งอยู่ในโรงงาน ติดกับสายการผลิต โดยป้อนพลังงานให้กับอุปกรณ์ที่ดึงพลังงานหลายสิบหรือหลายร้อยกิโลวัตต์

ตัวปรับแรงดันไฟฟ้าเซอร์โว DBWถูกสร้างขึ้นเพื่อรองรับการบรรทุกขนาดใหญ่

พวกเขาจัดการงานหนัก: เครื่องจักร CNC, ระบบภาพทางการแพทย์, เครื่องพิมพ์หน้ากว้าง, เตาอบอุตสาหกรรม, สายการผลิต, ระบบปรับอากาศส่วนกลาง และธนาคารลิฟต์ ถ้ามันดึงกระแสไฟฟ้าที่รุนแรงและทำงานโดยใช้ไฟเฟสเดียว ก็อาจต้องมีสิ่งใดสิ่งหนึ่งอยู่เบื้องหลัง

เหตุใด "พลังงานสูง" จึงมีความสำคัญ

ตัวควบคุมเฟสเดียวปกติจะมีกระแสไฟสูงสุดไม่กี่กิโลโวลต์แอมป์ (kVA) อาจจะ 5kVA หรือ 10kVA ถ้าคุณดันมัน

หน่วยงานกำกับดูแลพลังงานสูงเริ่มต้นจากจุดที่ไม่ได้ใช้งาน ตัวอย่างเช่น ยูนิตซีรีส์ DBW มีตั้งแต่ 10kVA ไปจนถึง 180kVA — และบางรุ่นอาจมีขนาดสูงถึง 300kVA นั่นก็เพียงพอแล้วที่จะใช้งานระบบไฟส่องสว่าง เครื่องปรับอากาศ และอุปกรณ์การผลิตทั้งหมดของโรงงานโดยใช้ฟีดที่มีความเสถียรเพียงตัวเดียว

ความท้าทายกับโหลดจำนวนมากคือพวกมันไม่เพียงแค่ดึงกระแสมากขึ้นเท่านั้น แต่ยังดึงมันออกมาในลักษณะที่ลงโทษหน่วยงานกำกับดูแลทั่วไป มอเตอร์สตาร์ท คอมเพรสเซอร์เตะเข้า อุปกรณ์เชื่อมอาร์ค แต่ละเหตุการณ์เหล่านี้ทำให้แรงดันไฟฟ้าลดลงหรือไฟกระชาก บางครั้งก็รุนแรง ตัวควบคุมขนาดเล็กอาจสะดุด ร้อนเกินไป หรือตอบสนองไม่เร็วพอ

ตัวควบคุมกำลังสูงได้รับการออกแบบมาเพื่อดูดซับแรงกระแทกเหล่านั้นและรักษาเอาต์พุตให้คงที่ ไม่ว่าโหลดจะทำอะไรก็ตาม

ยังไงDBW ตัวปรับแรงดันไฟฟ้าเซอร์โวได้ผล– หลักการชดเชย

ซีรีส์ DBW ซึ่งเป็นหนึ่งในการออกแบบเฟสเดียวกำลังสูงที่พบบ่อยที่สุด ใช้สิ่งที่เรียกว่าการควบคุมประเภทการชดเชย

เป็นการจัดการที่ชาญฉลาด ภายในตัวเครื่องจะมีส่วนประกอบสำคัญอยู่ 2 ส่วน คือ

หม้อแปลงชดเชย — เชื่อมต่อแบบอนุกรมกับสายไฟหลัก

ตัวควบคุมแรงดันไฟฟ้าแบบสัมผัส — ซึ่งจะปรับแรงดันไฟฟ้าชดเชย

วงจรควบคุมจะตรวจสอบแรงดันเอาต์พุตอย่างต่อเนื่อง เมื่อตรวจพบความเบี่ยงเบน เช่น แรงดันไฟฟ้าขาเข้าจะลดลงเนื่องจากมอเตอร์ขนาดใหญ่เพิ่งสตาร์ท มันจะส่งสัญญาณไปยังเซอร์โวมอเตอร์ มอเตอร์จะเคลื่อนแปรงถ่านผ่านขดลวดของตัวควบคุมหน้าสัมผัส นั่นจะเปลี่ยนแรงดันไฟฟ้าที่เข้าสู่ขดลวดปฐมภูมิของหม้อแปลงชดเชย หม้อแปลงชดเชยจะเพิ่มหรือลบแรงดันไฟฟ้าจากสายหลัก เพื่อให้เอาต์พุตกลับไปยังตำแหน่งที่ควรจะเป็น

ทั้งหมดนี้เกิดขึ้นโดยอัตโนมัติ ต่อเนื่อง และรวดเร็ว โดยทั่วไปภายใน 1.5 วินาทีสำหรับการเปลี่ยนแปลงแรงดันไฟฟ้าอินพุต 10%

ความสวยงามของการออกแบบนี้คือไม่ขัดขวางการไหลของพลังงาน มันไม่เปิดและปิด มันแค่ขี่แรงดันไฟฟ้าขึ้นและลงและแก้ไขตามที่มันไป

สิ่งที่ทำให้คนดีแตกต่างออกไป

1. ไม่ยุ่งกับรูปคลื่น

หน่วยงานกำกับดูแลบางแห่งบิดเบือนรูปคลื่นไฟฟ้ากระแสสลับเมื่อแก้ไขแรงดันไฟฟ้า อันนี้ไม่ได้ สิ่งที่ออกมาจะเหมือนกับสิ่งที่เข้าไป — เพียงแต่มั่นคงยิ่งขึ้น สำหรับอุปกรณ์สร้างภาพทางการแพทย์ เครื่องมือในห้องปฏิบัติการ และเครื่องจักรที่มีความแม่นยำ ไม่สามารถต่อรองได้

2. มีประสิทธิภาพ

เมื่อโหลดเต็มที่ ประสิทธิภาพจะสูงกว่า 95% ที่ 50kVA ขึ้นไป จะดีกว่า — ประมาณ 98% นั่นหมายถึงความร้อนน้อยลง สิ้นเปลืองพลังงานไฟฟ้าน้อยลง และลดต้นทุนการดำเนินงานตลอดอายุการใช้งานของเครื่อง

3. สามารถรองรับการโอเวอร์โหลดได้

ซีรีส์ DBW สามารถรับกระแสไฟพิกัด 200% เป็นเวลาหนึ่งนาที นั่นคือส่วนต่างที่คุณต้องการเมื่อคอมเพรสเซอร์เริ่มทำงานหรือสายการผลิตเริ่มเข้าสู่เกียร์สูง

4. ปกป้องตัวเอง — และอุปกรณ์ของคุณ

การป้องกันมาตรฐานประกอบด้วยแรงดันไฟเกิน แรงดันไฟต่ำ กระแสเกิน การลัดวงจร และการสูญเสียเฟส บางรุ่นยังมีการสลับแบบแมนนวล/อัตโนมัติ โหมดบายพาส และการรีสตาร์ทอัตโนมัติหลังจากไฟดับ หากมีสิ่งผิดปกติเกิดขึ้น ตัวควบคุมจะปิดเครื่องอย่างปลอดภัย แทนที่จะปล่อยให้ข้อผิดพลาดมาถึงอุปกรณ์ของคุณ

5. ทำงานอย่างต่อเนื่อง

อุปกรณ์เหล่านี้ไม่ใช่อุปกรณ์ที่ต้องปฏิบัติหน้าที่ไม่ต่อเนื่อง ได้รับการออกแบบมาให้ทำงานตลอด 24 ชั่วโมงทุกวัน 365 วันต่อปี โดยมีการบำรุงรักษาน้อยที่สุด

คุณจะพบที่ไหนตัวควบคุมแรงดันไฟฟ้าเซอร์โว DBW

รายการแอปพลิเคชันมีมากมาย — และกำลังเติบโต

การผลิตทางอุตสาหกรรม — เครื่องจักร CNC ศูนย์เครื่องจักรกล สายการผลิต อุปกรณ์งานโลหะ

สิ่งอำนวยความสะดวกทางการแพทย์ — เครื่องสแกน CT, เครื่อง MRI, ระบบเอ็กซ์เรย์, เครื่องวิเคราะห์ในห้องปฏิบัติการ

อาคารพาณิชย์ — ลิฟต์ เครื่องปรับอากาศส่วนกลาง เครื่องพิมพ์หน้ากว้าง ระบบไฟส่องสว่าง

โทรคมนาคม — สถานีฐาน ศูนย์ข้อมูล อุปกรณ์สื่อสาร

การวิจัยและการทดสอบ — ห้องปฏิบัติการ แท่นทดสอบ อุปกรณ์สอบเทียบ

เกษตรกรรมและการคมนาคมขนส่ง — ระบบชลประทาน การส่งสัญญาณทางรถไฟ การสนับสนุนภาคพื้นดินของสนามบิน

กล่าวโดยสรุป: ทุกที่ที่ไฟเฟสเดียวจำเป็นต้องสะอาด คงที่ และสามารถจัดการกับกระแสไฟร้ายแรงได้

การเลือกขนาดที่เหมาะสม

การเลือกอุปกรณ์ควบคุมกำลังสูงนั้นไม่ใช่เรื่องยาก แต่ต้องใช้ความคิดพอสมควร

ขั้นตอนที่ 1 — เพิ่มภาระของคุณ

แสดงรายการทุกอย่างที่จะเชื่อมต่อ มอเตอร์และคอมเพรสเซอร์จะดึงพลังงานเมื่อสตาร์ทเครื่องมากกว่าขณะทำงาน ซึ่งบางครั้งอาจมากกว่าสามถึงห้าเท่า อย่ากำหนดขนาดตามการรันกระแสเพียงอย่างเดียว

ขั้นตอนที่ 2 — ใช้ระยะขอบความปลอดภัย

แนวปฏิบัติทางอุตสาหกรรมคือการเพิ่ม 20 30% จากทั้งหมด ซึ่งครอบคลุมถึงการขยายตัวในอนาคตและการโอเวอร์โหลดที่ไม่คาดคิด

ขั้นตอนที่ 3 — ตรวจสอบกริดของคุณ

หน่วย DBW มาตรฐานยอมรับอินพุตตั้งแต่ 176V ถึง 264V หากเว็บไซต์ของคุณอยู่นอกช่วงดังกล่าวเป็นประจำ ให้ระบุเวอร์ชันอินพุตที่กว้างขึ้น

ขั้นตอนที่ 4 — พิจารณาสภาพแวดล้อม

ยูนิตเหล่านี้ได้รับการออกแบบสำหรับการติดตั้งภายในอาคาร โดยมีอุณหภูมิแวดล้อมตั้งแต่ 10°C ถึง +40°C และความชื้นสัมพัทธ์ต่ำกว่า 90% หากไซต์ของคุณมีฝุ่น ชื้น หรือมีอากาศถ่ายเทไม่ดี ให้คำนึงถึงปัจจัยดังกล่าวด้วย

ความคิดสุดท้าย

ตัวปรับแรงดันไฟฟ้าของเซอร์โว DBW นั้นไม่สวยงาม ไม่มีหน้าจอสัมผัสหรือแอปบนอุปกรณ์เคลื่อนที่ มันไม่ได้ทำให้พาดหัวข่าว

แต่มันทำสิ่งที่สำคัญ: มันทำให้โหลดจำนวนมากทำงานต่อไปเมื่อกริดไม่สามารถทำได้

สำหรับโรงงาน โรงพยาบาล และอาคารพาณิชย์ที่ไม่สามารถจ่ายไฟให้กับการหยุดทำงานที่เกี่ยวข้องกับแรงดันไฟฟ้าได้ ตัวควบคุมไม่ใช่ทางเลือก แต่เป็นโครงสร้างพื้นฐาน มันตั้งอยู่ระหว่างโครงข่ายที่ไม่น่าเชื่อถือและอุปกรณ์ราคาแพง โดยทำงานเดียวอย่างเงียบๆ และต่อเนื่อง: ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าอยู่ในตำแหน่งที่ควรจะเป็น

โหลดขนาดใหญ่จำเป็นต้องได้รับการปกป้องอย่างมาก นั่นคือสิ่งที่มีไว้เพื่อ
