หม้อแปลงความแม่นยำสูง SBK คืออะไร และเหตุใดจึงมีความสำคัญ

หม้อแปลงความแม่นยำสูง SBK เป็นหม้อแปลงแยกชนิดแห้งสามเฟส สร้างขึ้นสำหรับงานที่ต้องการพลังงานที่สะอาด มั่นคง และปราศจากเสียงรบกวน

หม้อแปลงไฟฟ้าระบบจำหน่ายส่วนใหญ่จะเพิ่มแรงดันไฟฟ้าขึ้นหรือลง SBK ทำได้มากกว่า โดยเน้นที่คุณภาพไฟฟ้า มันแยกเกียร์ที่ละเอียดอ่อนออกจากกริด มันกรองสัญญาณรบกวนความถี่สูงออก และให้เอาต์พุตที่เสถียร สมดุล และมีการบิดเบือนต่ำ

ทำไมเรื่องนั้นถึงสำคัญ?

เนื่องจากอุปกรณ์สมัยใหม่ เช่น เครื่องจักร CNC เครื่องมือในห้องปฏิบัติการ อุปกรณ์ทางการแพทย์ พิถีพิถันในเรื่องพลังงาน จู้จี้จุกจิกมากขึ้นกว่าเดิม และเมื่อไฟฟ้าไม่สะอาด สิ่งต่างๆ ก็เกิดข้อผิดพลาด

คอนโทรลเลอร์ CNC เกิดข้อผิดพลาด เครื่องมือในห้องปฏิบัติการช่วยให้อ่านค่าได้ไม่แน่นอน อุปกรณ์การแพทย์แจ้งเตือนโดยไม่มีเหตุผล ระบบสื่อสารปล่อยข้อมูล

ปัญหาเหล่านี้มักไม่ใช่ความล้มเหลวของอุปกรณ์ แต่เป็นปัญหาด้านพลังงาน

หม้อแปลง SBK ตั้งอยู่ระหว่างกริดสกปรกและโหลดที่ละเอียดอ่อน ช่วยทำความสะอาดพลังงาน รักษาแรงดันไฟฟ้าให้คงที่ และปกป้องอุปกรณ์

กล่าวโดยย่อ: มันเปลี่ยนพลังที่เป็นปัญหาให้เป็นพลังที่แม่นยำ

อย่างไร.SBK หม้อแปลงไฟฟ้าความแม่นยำสูงได้ผล

หลักการทำงานคือการแยกคลื่นแม่เหล็กไฟฟ้า — แต่มีการปรับปรุงที่สำคัญหลายประการ

ขั้นตอนที่ 1 – การแยก

ขดลวดปฐมภูมิและขดลวดทุติยภูมิไม่มีการเชื่อมต่อทางไฟฟ้าโดยตรง การถ่ายโอนพลังงานผ่านสนามแม่เหล็ก การดำเนินการนี้เพียงอย่างเดียวจะบล็อกสัญญาณรบกวนในโหมดทั่วไปและทำลายลูปกราวด์

ขั้นตอนที่ 2 - การป้องกันไฟฟ้าสถิต

ระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิ จะมีการเพิ่มและต่อสายดินป้องกันทองแดงไฟฟ้าสถิต แผงป้องกันนี้จะเบี่ยงเบนสัญญาณรบกวนความถี่สูงอย่างมีความจุ — จาก VFD, แหล่งจ่ายไฟโหมดสวิตช์, เครื่องส่งสัญญาณวิทยุ — ออกไปจากด้านทุติยภูมิ

ขั้นตอนที่ 3 - ความจุคัปปลิ้งต่ำ

โครงสร้างการม้วนแบบพิเศษ (การแยกชั้น การซ้อน หรือไส้กระสวยแบบแยก) ช่วยลดความจุของปรสิตระหว่างหลักและรอง ความจุที่ต่ำกว่าหมายถึงการปฏิเสธสัญญาณรบกวนความถี่สูงที่ดีกว่า

ขั้นตอนที่ 4 - การควบคุมแรงดันไฟฟ้าอย่างแน่นหนา

SBK ถูกสร้างขึ้นด้วยการออกแบบที่มีอิมพีแดนซ์ต่ำ ช่วยลดแรงดันไฟฟ้าตกจากไม่มีโหลดไปเป็นโหลดเต็ม แรงดันไฟขาออกยังคงมีเสถียรภาพแม้ว่าโหลดจะเปลี่ยนกะทันหันก็ตาม

ขั้นตอนที่ 5 - เอาต์พุตที่สมดุล

สำหรับรุ่นสามเฟส SBK จะสร้างเอาต์พุตที่มีความสมดุลที่ดี แม้ว่าอินพุตจะไม่สมดุลเล็กน้อยก็ตาม นี่เป็นสิ่งสำคัญสำหรับโหลดสามเฟสที่มีความละเอียดอ่อน เช่น เครื่องจักร CNC เครื่องเจียรที่แม่นยำ และแท่นทดสอบ

ผลลัพธ์: พลังงานที่สะอาด เสถียร และสมดุลที่อุปกรณ์ที่มีความละเอียดอ่อนสามารถไว้วางใจได้

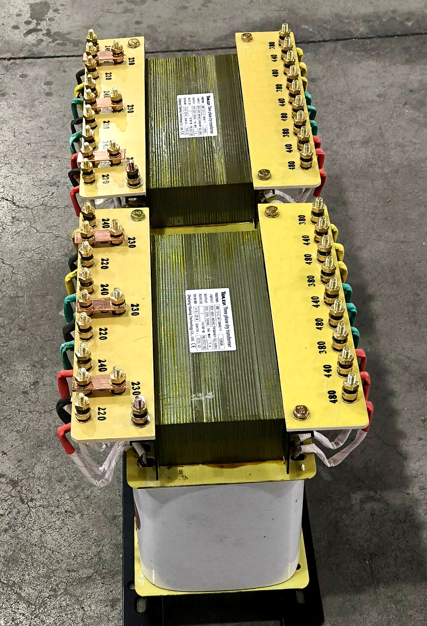

ประเภททั่วไปของSBK หม้อแปลงความแม่นยำสูง

หม้อแปลง SBK มีจำหน่ายหลายรูปแบบเพื่อให้ตรงกับความต้องการใช้งานที่แตกต่างกัน

หม้อแปลง SBK ส่วนใหญ่ผลิตตามสั่ง ไม่มีสต๊อกไว้นอกชั้นวาง แรงดันไฟฟ้า ความจุ ชีลด์ และกล่องหุ้มล้วนสอดคล้องกับโหลดของลูกค้า

ทำไมSBK หม้อแปลงความแม่นยำสูงวัตถุ

เพราะกำลังที่ "ดีเพียงพอ" นั้นไม่เพียงพอสำหรับอุปกรณ์ที่มีความละเอียดอ่อน

นี่คือสิ่งที่หม้อแปลง SBK มอบให้ซึ่งหม้อแปลงธรรมดาไม่สามารถทำได้:

1. การปฏิเสธสัญญาณรบกวนความถี่สูง

หม้อแปลงมาตรฐานมีการแยกส่วนบางส่วน แต่สัญญาณรบกวนความถี่สูงยังคงจับคู่กันผ่านความจุของขดลวด แผงป้องกันไฟฟ้าสถิตของ SBK จะตัดเสียงรบกวนนั้นตามลำดับความสำคัญ — โดยทั่วไปจะอยู่ที่ 60dB ถึง 100dB ของการปฏิเสธในโหมดทั่วไป

2. การกำจัดกราวด์กราวด์

เมื่ออุปกรณ์หลายชิ้นมีพื้นดินร่วมกัน ความต่างศักย์ของพื้นดินจะไม่ค่อยเหมือนกัน ความแตกต่างดังกล่าวทำให้เกิดกระแสน้ำที่ไหลวนระหว่างกระแสเหล่านั้น นั่นคือสิ่งที่วิศวกรเรียกว่ากราวด์กราวด์

ในระบบเสียง จะแสดงเป็นเสียงฮัมความถี่ต่ำ ในการเก็บข้อมูล จะทำให้อ่านค่าหรือสัญญาณภาพไม่ปกติ ในการวัดที่แม่นยำ คุณจะเห็นการเบี่ยงเบนที่ไม่ควรเกิดขึ้น

SBK แก้ปัญหาโดยให้โหลดมีการอ้างอิงกราวด์แบบแยกของตัวเอง — ทำลายลูปและหยุดเสียงรบกวนที่แหล่งกำเนิด

3. การบิดเบือนเอาต์พุตต่ำ

SBK ไม่ได้ทำให้เกิดการบิดเบือนฮาร์มอนิกที่มีนัยสำคัญ รูปคลื่นแรงดันไฟฟ้าเอาท์พุตเป็นคลื่นไซน์สะอาดซึ่งแยกไม่ออกจากอินพุต สำหรับเครื่องมือวัดที่มีความละเอียดอ่อน จะไม่สามารถต่อรองได้

4. ลดแรงดันไฟฟ้าโหมดทั่วไป

ในระบบที่ไม่มีการต่อสายดินไม่ดีหรือไม่มีการต่อสายดิน แรงดันไฟฟ้าโหมดทั่วไปอาจทำให้อุปกรณ์อิเล็กทรอนิกส์ทำงานอย่างคาดเดาไม่ได้ เช่น เกิดข้อผิดพลาดแบบสุ่ม อ่านค่าผิดพลาด การทำงานไม่เสถียร การแยกและการป้องกันของ SBK นั้นใช้แรงดันไฟฟ้าโหมดทั่วไปที่โหลด เพื่อให้อุปกรณ์ของคุณเห็นพลังงานที่สะอาดและเสถียร

5. การป้องกันอุปกรณ์

การแยกออกจากกันจะขัดขวางไฟกระชาก ไฟกระชาก และไฟกระชากที่เกิดจากฟ้าผ่า โหลดมองเห็นเฉพาะพลังงานสะอาดที่ต้องการ ไม่ใช่ขยะบนโครงข่าย

หากไม่มีหม้อแปลง SBK อุปกรณ์ที่มีความละเอียดอ่อนจะตกอยู่ภายใต้การควบคุมของโครงข่ายไฟฟ้า ประการหนึ่ง ระบบจะทำงานตามที่ออกแบบไว้ — คาดการณ์ได้ เชื่อถือได้ และแม่นยำ

การเลือกหม้อแปลงความแม่นยำสูง SBK ที่เหมาะสม

การเลือกหม้อแปลง SBK จำเป็นต้องให้ความสนใจมากกว่าแค่ kVA และแรงดันไฟฟ้า

ขั้นตอนที่ 1 – กำหนดประเภทของโหลด

เฟสเดียวหรือสามเฟส? อุปกรณ์ห้องปฏิบัติการและอุปกรณ์การแพทย์ส่วนใหญ่เป็นแบบเฟสเดียว CNC อุตสาหกรรมและระบบทดสอบส่วนใหญ่เป็นแบบสามเฟส

ต่อเนื่องหรือไม่สม่ำเสมอ? หม้อแปลงขนาด 5kVA ที่ทำงานตลอด 24 ชั่วโมงทุกวันมีข้อกำหนดด้านความร้อนที่แตกต่างจากที่ใช้สำหรับการทดสอบเป็นครั้งคราว

ขั้นตอนที่ 2 - คำนวณกำลังการผลิตที่ต้องการ

เพิ่มแผ่นป้าย VA หรือแอมแปร์ของอุปกรณ์ทั้งหมดที่จะทำงานพร้อมกัน จากนั้นเพิ่มระยะขอบ — โดยทั่วไปคือ 20% ถึง 30% สำหรับการขยายในอนาคตหรือการโอเวอร์โหลดที่ไม่คาดคิด

ตัวอย่าง: ตัวควบคุม CNC (1.5kVA), เซอร์โวไดรฟ์ (2kVA) และไดรฟ์สปินเดิล (3kVA) รวม 6.5kVA ด้วยอัตรากำไรขั้นต้น 20%: 7.8kVA → เลือก 8kVA หรือ 10kVA

อย่าใหญ่เกินไปอย่างมาก หม้อแปลงขนาดใหญ่มีการสูญเสียขณะไม่มีโหลดสูงกว่าและมีกระแสไฟฟ้าเข้ามากกว่า โดยไม่เกิดประโยชน์ใดๆ

ขั้นตอนที่ 3 - ระบุการป้องกัน

การใช้งาน SBK ส่วนใหญ่ต้องการการป้องกันไฟฟ้าสถิตเพียงครั้งเดียว การป้องกันสองชั้นนั้นหายากแต่มีอยู่

ขั้นตอนที่ 4 - ตรวจสอบแรงดันไฟฟ้าและความถี่

แรงดันไฟฟ้าหลัก — ต้องตรงกับแหล่งจ่ายไฟฟ้าไซต์ของคุณ (เช่น 380V, 400V, 415V, 460V)

แรงดันไฟฟ้าสำรอง — ต้องตรงกับโหลดของคุณ (เช่น 380V, 220V, 200V, 110V)

ความถี่ — 50Hz, 60Hz หรือ 50/60Hz แบบคู่

SBK สามารถสร้างขึ้นโดยใช้ก๊อกที่ด้านหลักเพื่อรองรับแรงดันไฟฟ้าของสายที่ต่างกันเล็กน้อย

ขั้นตอนที่ 5 - เลือกกล่องหุ้มและการติดตั้ง

Open frame — สำหรับติดตั้งภายในแผงไฟฟ้าที่มีอยู่ ต้นทุนต่ำสุด.

สิ่งที่ส่งมา (IP20) — ตู้ภายในมาตรฐาน ป้องกันการสัมผัสโดยไม่ได้ตั้งใจ

มีฝาปิด (IP54) — กันฝุ่นและป้องกันน้ำกระเซ็น สำหรับสภาพแวดล้อมอุตสาหกรรมที่มีฝุ่นหรือความชื้น

ติดตั้งบนชั้นวาง — สำหรับชั้นวางอุปกรณ์ขนาด 19 นิ้ว ทั่วไปในระบบเสียงและการทดสอบ

ขั้นตอนที่ 6 – ตรวจสอบกระแสไฟรั่ว (สำหรับการใช้งานทางการแพทย์หรือเชื่อมต่อกับผู้ป่วย)

หม้อแปลง SBK เกรดทางการแพทย์ต้องเป็นไปตามขีดจำกัดกระแสไฟรั่ว IEC 60601-1 (โดยทั่วไปคือ <0.1mA สำหรับชิ้นส่วนที่ผู้ป่วยเข้าถึงได้) ขอรายงานผลการทดสอบ — อย่าพึ่งกล่าวอ้างด้วยวาจา

ขั้นตอนที่ 7 - ขอรายงานการทดสอบ

ซัพพลายเออร์ที่มีชื่อเสียงควรจัดเตรียม:

การทดสอบความต้านทานของฉนวน

การทดสอบความทนทานต่ออิเล็กทริก

การวัดการสูญเสียขณะไม่มีโหลด

การทดสอบการควบคุมแรงดันไฟฟ้า

การวัดกระแสไฟฟ้ารั่ว (สำหรับหน่วยแพทย์)

ทางเลือก: รายงานการทดสอบประเภทบุคคลที่สาม

ความคิดสุดท้าย

หม้อแปลงความแม่นยำสูง SBK ไม่ใช่หม้อแปลงที่ถูกที่สุดในตลาด มันไม่ได้เล็กที่สุดหรือเบาที่สุด

แต่เมื่ออุปกรณ์ของคุณไม่สามารถทนต่อพลังงาน "สกปรก" ได้ เมื่อความผิดพลาดหมายถึงชิ้นส่วนที่เสียหาย ตัวอย่างที่สูญหาย หรือ MRI ซ้ำ SBK จะจ่ายเองอย่างรวดเร็ว

มันไม่มีหน้าจอสัมผัส มันไม่ได้เชื่อมต่อกับ Wi-Fi มันไม่ได้สร้างกราฟที่สวยงาม

มันใช้งานได้ อย่างเงียบๆ เชื่อถือได้ ปีแล้วปีเล่า

ในยุคที่สัญญาณรบกวนทางไฟฟ้ามีอยู่ทั่วไป ไม่ว่าจะเป็น VFD, ไฟ LED, อุปกรณ์จ่ายไฟแบบสวิตชิ่ง, ที่ชาร์จไร้สาย - พลังงานสะอาดนั้นหายากมากขึ้นเรื่อยๆ หม้อแปลงไฟฟ้า SBK เป็นเครื่องมือที่จะคืนให้กับคุณ

หากคุณดำเนินการด้านการผลิตที่มีความแม่นยำ การสร้างภาพทางการแพทย์ การทดสอบในห้องปฏิบัติการ หรือเสียงระดับมืออาชีพ คุณก็ทราบถึงคุณค่าของพลังงานสะอาดอยู่แล้ว หากคุณยังคงแก้ไขปัญหาลึกลับเกี่ยวกับอุปกรณ์ SBK อาจเป็นคำตอบที่คุณยังไม่ได้ลอง

พลังงานสะอาดไม่ใช่สิ่งฟุ่มเฟือย สำหรับอุปกรณ์ที่มีความละเอียดอ่อนถือเป็นข้อกำหนด
