แหล่งจ่ายไฟของวงจรควบคุม: ไม่ใช่สิ่งที่ต้องตัดมุม

ความสามารถของเครื่อง CNC ในการทำงานขึ้นอยู่กับสปินเดิล เครื่องมือ และเซอร์โว แต่การทำงานอย่างเชื่อถือได้โดยไม่มีข้อผิดพลาดมักขึ้นอยู่กับส่วนประกอบขนาดเล็กที่ไม่ซับซ้อน เช่น PLC รีเลย์ คอนแทคเตอร์ และไฟแสดงสถานะ

แหล่งจ่ายไฟสำหรับวงจรควบคุมเหล่านี้ไม่ใช่สิ่งที่คุณสามารถประนีประนอมได้

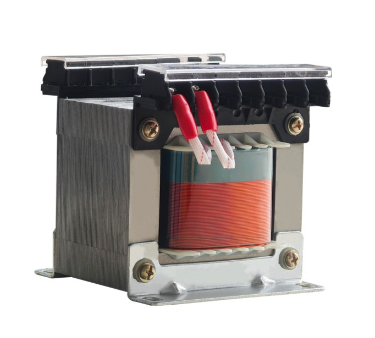

หม้อแปลงควบคุมเครื่องมือกลซีรีส์ JBK3 สร้างขึ้นเพื่อจ่ายไฟให้กับระบบควบคุมของเครื่องมือกลและอุปกรณ์อัตโนมัติ มันไม่ได้ขับเคลื่อนมอเตอร์แกนหมุนหลักหรือจ่ายไฟให้กับเครื่องมือตัด หน้าที่ของมันคือการป้อน "สมอง" ของเครื่อง ป้องกันไม่ให้ PLC เกิดข้อผิดพลาด คอนแทคเตอร์ไม่เกิดการสั่น และข้อมูลเซ็นเซอร์จากการดริฟท์

คืออะไรหม้อแปลงควบคุมเครื่องมือกล JBK3r?

หม้อแปลงควบคุมเครื่องมือกลซีรีส์ JBK3 เป็นหม้อแปลงควบคุมชนิดแห้งเฟสเดียวที่ออกแบบมาสำหรับวงจร AC 50 60Hz ที่มีแรงดันไฟฟ้าอินพุตไม่เกิน 660V โดยจะลดแรงดันไฟฟ้าของแหล่งจ่ายหลักลงให้อยู่ในระดับที่ระบบควบคุมต้องการจริงๆ โดยทั่วไปคือ 220V, 110V, 36V, 24V, 12V และ 6V

มันไม่ใช่หม้อแปลงไฟฟ้า มันไม่สามารถรองรับกระแสสูงได้ หน้าที่ของบริษัทคือการจ่ายพลังงานที่สะอาดและเสถียรให้กับวงจรควบคุม ไฟส่องสว่างในพื้นที่ และไฟสัญญาณของระบบไฟฟ้าของเครื่องมือกล

ความจุมีตั้งแต่ 40VA ถึง 2500VA ซึ่งเป็นหม้อแปลงขนาดเล็กที่รองรับการทำงานที่เสถียรของระบบควบคุมทั้งหมด

แตกต่างจากหม้อแปลงธรรมดาอย่างไร?

หม้อแปลงธรรมดาแค่ "เปลี่ยนแรงดันไฟฟ้า" ไม่ว่าจะจ่ายอะไรเข้าไป แรงดันไฟฟ้าจะออกมาแตกต่างออกไป แค่นั้นแหละ.

JBK3 ได้รับการออกแบบมาโดยเฉพาะสำหรับวงจรควบคุม ความแตกต่างคือ:

การแยกส่วนทุติยภูมิหลักโดยสมบูรณ์: เป็นหม้อแปลงแยกส่วนที่แท้จริง ไม่ใช่หม้อแปลงอัตโนมัติ การรบกวน ไฟกระชาก และการรั่วไหลจากวงจรหลักไปไม่ถึงฝั่งควบคุม

ขดลวดเอาต์พุตหลายเส้น: หม้อแปลงหนึ่งตัวสามารถจ่ายแรงดันไฟฟ้าได้หลายระดับในคราวเดียว ได้แก่ 220V สำหรับ PLC, 110V สำหรับคอนแทคเตอร์, 24V สำหรับไฟแสดงสถานะ ทั้งหมดจากหน่วยเดียว

การออกแบบที่กะทัดรัด: ออกแบบมาเพื่อการติดตั้งตู้ควบคุมโดยเฉพาะ ไม่ใช้พื้นที่อันมีค่า

ขั้วต่อแบบปลอดภัย: ตัวเลือกการเชื่อมต่อแบบย้ำและปลั๊ก พร้อมฝาปิดขั้วต่อแบบสัมผัส

เทคโนโลยีหลัก: วัสดุแข็ง กระบวนการเสียง

แกนหลัก: เหล็กซิลิกอนรีดเย็นที่มีการสูญเสียต่ำคุณภาพสูง การสูญเสียต่ำ สัญญาณรบกวนต่ำ อุณหภูมิที่เพิ่มขึ้นต่ำ

ขดลวด: ตัวนำทองแดงบริสุทธิ์ (อะลูมิเนียมมีจำหน่ายตามคำขอ) พิกัด 180°C ทนแรงดันไฟฟ้า 2500V (เทียบกับ 5000V)

ฉนวนกันความร้อน: วัสดุฉนวนคลาส H เคลือบด้วยสุญญากาศ (VPI) — ทนทานต่อความชื้น ทนฝุ่น และต้านทานการสั่นสะเทือน ช่วยลดความเสี่ยงในการพังทลายของฉนวนได้อย่างมาก

การปฏิบัติตามมาตรฐาน: ออกแบบโดยใช้เทคโนโลยีของ Siemens ในช่วงปี 1980 JBK3 ตรงตามมาตรฐาน VDE0551, IEC204 1, IEC439, GB5226.1 และมาตรฐานสากลอื่นๆ

อยู่ที่ไหนหม้อแปลงควบคุมเครื่องมือกล JBK3ใช้แล้ว?

JBK3 พบได้ในแอปพลิเคชันที่หลากหลาย:

เครื่องมือกล: เครื่องจักร CNC, เครื่องแมชชีนนิ่งเซ็นเตอร์, เครื่องกัด, เครื่องบด, เครื่องเจาะ—กำลังวงจรควบคุมของเครื่องจักรใดๆ

เครื่องจักรอุตสาหกรรม: อุปกรณ์บรรจุภัณฑ์ เครื่องฉีดพลาสติก เครื่องจักรสิ่งทอ แท่นพิมพ์

ระบบอัตโนมัติทางอุตสาหกรรม: ระบบควบคุม PLC, แผงรีเลย์, คอยล์คอนแทคเตอร์

แสงสว่างในท้องถิ่น: ไฟการทำงานของเครื่องจักร ไฟส่องสว่างสำหรับการบำรุงรักษาและการตรวจสอบ

สัญญาณบ่งชี้: ตัวบ่งชี้สถานะอุปกรณ์, ไฟสัญญาณเตือน

อุปกรณ์นำเข้า: เครื่องมือกลที่มีความแม่นยำ, อุปกรณ์ทางการแพทย์, เครื่องมือวัด

กล่าวโดยย่อ: ไม่ว่าเครื่องมือกลและระบบอัตโนมัติใดก็ตามต้องการกำลังในการควบคุม ก็อาจมี JBK3 อยู่เบื้องหลัง

วิธีการเลือกสิ่งที่ถูกต้อง

สิ่งสำคัญสามประการ: ความจุ แรงดันไฟฟ้า และสภาพแวดล้อมในการติดตั้ง

ขั้นตอนที่ 1 — กำหนดความจุ

เพิ่มกำลังรวมของส่วนประกอบควบคุมทั้งหมด—กำลังการยึดคอนแทคเตอร์ การใช้ PLC ไฟแสดงสถานะ เซ็นเซอร์—จากนั้นเพิ่มส่วนต่างความปลอดภัย 30 50% อย่ามีขนาดแน่นเกินไป: กระแสพุ่งเข้าเมื่อคอนแทคเตอร์ปิดจะสูงกว่ากระแสคงตัวในสถานะคงที่อย่างมาก

พิกัดมาตรฐาน: 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA

ขั้นตอนที่ 2 — ระบุแรงดันไฟฟ้า

ต้องการแรงดันไฟฟ้าที่ไม่ได้มาตรฐานหรือไม่? มีตัวเลือกที่กำหนดเองให้เลือก

ขั้นตอนที่ 3 — พิจารณาสภาพแวดล้อมการติดตั้ง

ความคิดสุดท้าย

หม้อแปลงควบคุมเครื่องมือกล JBK3 ไม่ใช่เทคโนโลยีขั้นสูง ไม่มีหน้าจอ ไม่เชื่อมต่อ Wi-Fi ไม่พาดหัวข่าว

สิ่งที่ง่ายและจำเป็น: จ่ายพลังงานที่สะอาดและเสถียรให้กับระบบควบคุม

สำหรับโรงงานที่ต้องเผชิญกับปัญหา PLC บกพร่อง การพูดคุยของคอนแทคเตอร์ และการปิดเครื่องจักรโดยไม่ทราบสาเหตุ ความแตกต่างเกิดขึ้นทันที วงจรควบคุมมีเสถียรภาพ—และเครื่องหยุดทำงาน

กำลังของวงจรควบคุมไม่ใช่สิ่งที่ต้องตัดมุม พลังงานที่เสถียรหมายถึงเครื่องจักรที่มีความเสถียร
