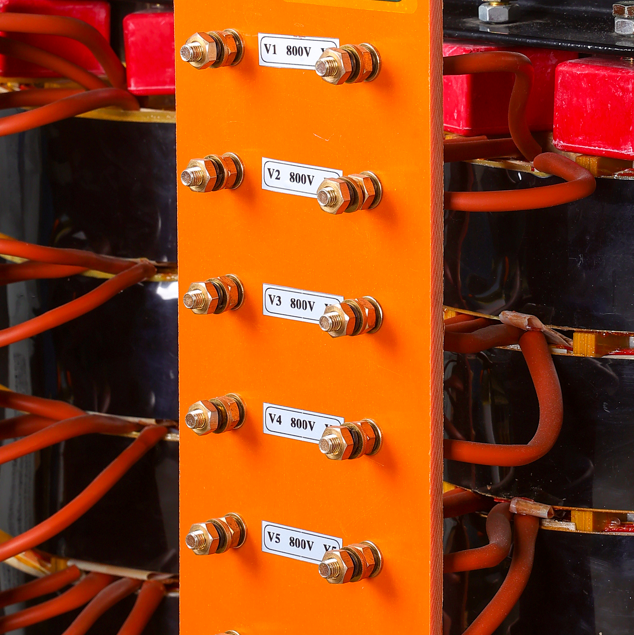

หม้อแปลงความร้อน DDG คืออะไรและเหตุใดจึงสำคัญ?

A หม้อแปลงความร้อน DDGเป็นหม้อแปลงไฟฟ้าชนิดแห้งแรงดันต่ำและกระแสสูงเฉพาะที่ออกแบบมาสำหรับการใช้งานทำความร้อนทางอุตสาหกรรม

ต่างจากหม้อแปลงไฟฟ้ามาตรฐานที่เพิ่มหรือลดแรงดันไฟฟ้าสำหรับอุปกรณ์ทั่วไป หม้อแปลง DDG ทำสิ่งที่แตกต่างออกไป โดยจะใช้แรงดันไฟฟ้าปกติ (โดยทั่วไปคือ 380V หรือ 220V) แล้วแปลงเป็นแรงดันไฟฟ้าต่ำมาก ซึ่งมักจะเพียงไม่กี่สิบโวลต์ ในขณะที่ให้กระแสไฟฟ้าจำนวนมหาศาล ซึ่งบางครั้งก็หลายพันแอมแปร์

ทำไมเรื่องนั้นถึงสำคัญ?

เนื่องจากกระบวนการทำความร้อนทางอุตสาหกรรมหลายอย่าง เช่น การหลอม การหลอม การตีขึ้นรูป การทำความร้อนด้วยหลอดควอทซ์ การทำความร้อนด้วยความต้านทาน ต้องใช้แรงดันไฟฟ้าต่ำและกระแสไฟฟ้าสูงเพื่อสร้างความร้อนได้อย่างมีประสิทธิภาพและปลอดภัย

แหล่งจ่ายไฟมาตรฐานไม่สามารถผลิตเอาต์พุตประเภทนั้นได้ หม้อแปลง DDG เป็นเครื่องมือเฉพาะสำหรับงานนี้

กล่าวโดยย่อ: มันเปลี่ยนไฟฟ้าให้เป็นความร้อนเข้มข้น ตรงจุดและวิธีที่คุณต้องการ

ยังไงกการทำงานของหม้อแปลงความร้อน DDG

หลักการทำงานเหมือนกับหม้อแปลงไฟฟ้าใดๆ ก็ตาม นั่นคือ การเหนี่ยวนำแม่เหล็กไฟฟ้า แต่ลำดับความสำคัญในการออกแบบจะแตกต่างกัน

ขั้นตอนที่ 1 - อินพุต

ขดลวดปฐมภูมิเชื่อมต่อกับแหล่งจ่ายไฟ AC มาตรฐาน โดยปกติจะเป็น 380V หรือ 220V ที่ 50/60Hz

ขั้นตอนที่ 2 - ก้าวลง

ขดลวดทุติยภูมิมีรอบน้อยกว่าขดลวดหลักมาก ซึ่งจะช่วยลดแรงดันไฟเอาท์พุตลงอย่างมาก ซึ่งมักจะเหลือ 10V, 20V, 40V หรือ 60V ในขณะที่กระแสไฟจะเพิ่มขึ้นตามสัดส่วน

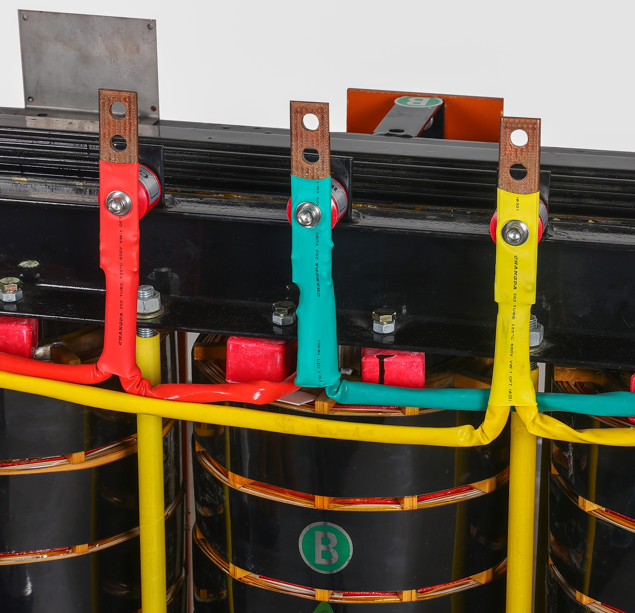

ขั้นตอนที่ 3 - เอาต์พุตกระแสสูง

เนื่องจากมีการอนุรักษ์พลังงานไว้ (โดยไม่สนใจการสูญเสีย) การลดแรงดันไฟฟ้าลง 10:1 จะทำให้กระแสไฟฟ้าที่มีอยู่เพิ่มขึ้น 10:1 แหล่งจ่ายไฟรอง 40V สามารถส่งกระแสไฟได้หลายร้อยหรือหลายพันแอมแปร์

ขั้นตอนที่ 4 - เชื่อมต่อกับองค์ประกอบความร้อน

เอาต์พุตแรงดันต่ำและกระแสสูงเชื่อมต่อโดยตรงกับองค์ประกอบความร้อน เช่น แท่งกราไฟท์ อิเล็กโทรดโมลิบดีนัม สายไฟต้านทาน หรือหลอดควอทซ์ กระแสไฟฟ้าแรงสูงทำให้ธาตุร้อนขึ้นอย่างรวดเร็วและเข้มข้น

ขั้นตอนที่ 5 - ควบคุมโดยตัวควบคุมกำลัง

ในการติดตั้งส่วนใหญ่ หม้อแปลง DDG จะจับคู่กับตัวควบคุมกำลังไทริสเตอร์ (SCR) ตัวควบคุมจะปรับกำลังไฟฟ้าเข้าของหม้อแปลงไฟฟ้า ช่วยให้สามารถควบคุมกระแสไฟขาออกและอุณหภูมิความร้อนได้อย่างแม่นยำ

ผลลัพธ์: ความร้อนความเข้มสูงที่สะอาด ควบคุมได้ และสูงสำหรับกระบวนการทางอุตสาหกรรม

ประเภททั่วไปของหม้อแปลงความร้อน DDG

หม้อแปลง DDG ไม่ใช่ขนาดเดียวที่เหมาะกับทุกคน โดยทั่วไปจะถูกสร้างขึ้นสำหรับการใช้งานเฉพาะ

สินค้าส่วนใหญ่ผลิตตามสั่ง ไม่มีสต๊อกสินค้าจากชั้นวาง แรงดันไฟฟ้า กระแสไฟฟ้า วิธีการทำความเย็น และขนาดทางกายภาพล้วนสอดคล้องกับกระบวนการทำความร้อนของลูกค้า

ทำไมหม้อแปลงความร้อน DDGวัตถุ

อุตสาหกรรมหนักไม่สามารถดำเนินไปได้หากไม่มีสิ่งเหล่านี้ นี่คือเหตุผล:

1. ผลิตความร้อนเข้มข้นได้อย่างปลอดภัย

แรงดันไฟฟ้าต่ำหมายถึงความเสี่ยงต่อการเกิดประกายไฟ การพังทลาย หรือการกระแทกโดยไม่ตั้งใจในสภาพแวดล้อมที่มีอุณหภูมิสูง การแยกระหว่างประถมศึกษาและมัธยมศึกษายังช่วยปกป้องระบบไฟฟ้าต้นน้ำอีกด้วย

2. ได้รับการออกแบบมาเพื่อรับภาระหนักอย่างต่อเนื่อง

การทำความร้อนทางอุตสาหกรรมไม่ต่อเนื่อง เตาสามารถทำงานได้หลายวันหรือหลายสัปดาห์ หม้อแปลง DDG ถูกสร้างขึ้นด้วยขดลวดทองแดงขนาดใหญ่ แกนสำหรับงานหนัก และการระบายความร้อนที่แข็งแกร่งเพื่อรองรับรอบการทำงานนั้น

3. ทนต่อฮาร์โมนิคและการบิดเบือน

ตัวควบคุมไทริสเตอร์ซึ่งควบคุมเอาท์พุตของหม้อแปลงจะสร้างกระแสฮาร์มอนิก หม้อแปลง DDG ได้รับการออกแบบมาให้ทำงานที่ร้อนและมีเสียงดังโดยไม่เกิดข้อผิดพลาด ซึ่งแตกต่างจากอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน

4. สามารถซ่อมแซมภาคสนามได้

เมื่อมีบางอย่างล้มเหลว (และในที่สุดมันก็พัง) การออกแบบก็ตรงไปตรงมา ขดลวดทองแดงสามารถพันซ้ำได้ สามารถเปลี่ยนขั้วได้ สามารถเปลี่ยนพัดลมระบายความร้อนได้ ในอุตสาหกรรมหนัก ความสามารถในการซ่อมแซมมีความสำคัญมากกว่าต้นทุนแรกเริ่ม

5. มีประสิทธิภาพสูง

หม้อแปลง DDG ที่ออกแบบมาอย่างดีซึ่งทำงานใกล้กับโหลดพิกัดสามารถบรรลุประสิทธิภาพ 95-98% การสูญเสียจะเข้าสู่กระบวนการทำความร้อนอยู่แล้ว แต่การสูญเสียที่น้อยลงหมายถึงต้นทุนการดำเนินงานที่ลดลง และความเครียดที่น้อยลงสำหรับเบรกเกอร์และสายเคเบิลต้นน้ำ

หากไม่มีหม้อแปลง DDG เตาไฟฟ้า เครื่องปลูกคริสตัล และเครื่องทำความร้อนทางอุตสาหกรรมจะใช้งานไม่ได้ ไม่ปลอดภัย หรือไร้ประสิทธิภาพอย่างเป็นไปไม่ได้

5. การเลือกหม้อแปลงทำความร้อน DDG ที่เหมาะสม

การเลือกหม้อแปลงความร้อนไม่เหมือนการเลือกหน่วยจ่ายไฟแบบมาตรฐาน หากทำผิด เตาหลอมของคุณจะไม่ถึงอุณหภูมิ — หรือเบรกเกอร์สะดุดตลอดเวลา

ขั้นตอนที่ 1 – กำหนดภาระการทำความร้อน

คุณกำลังทำความร้อนอะไร? กราไฟท์? โลหะ? Quartz? กระจก? วัสดุแต่ละชนิดมีลักษณะความต้านทานที่แตกต่างกันเมื่ออุณหภูมิเปลี่ยนแปลง คุณต้องใช้แรงดันไฟฟ้าทุติยภูมิของหม้อแปลงเพื่อให้ตรงกับความต้านทานของโหลดที่อุณหภูมิใช้งาน ไม่ใช่ที่อุณหภูมิห้อง

ขั้นตอนที่ 2 - คำนวณแรงดันและกระแสทุติยภูมิ

ใช้กฎของโอห์มและกำลังเป้าหมาย (kW):

กำลัง (kW) = แรงดัน × กระแส ÷ 1,000

ตัวอย่าง: คุณต้องใช้พลังงานความร้อน 100kW ที่องค์ประกอบ

หากแรงดันไฟฟ้ารอง = 50V ดังนั้นกระแส = 100,000W ۞ 50V = 2,000A

หากแรงดันไฟฟ้ารอง = 20V ดังนั้นกระแส = 100,000W ۞ 20V = 5,000A

แรงดันไฟฟ้าที่ต่ำกว่า = กระแสไฟฟ้าที่สูงกว่า = สายเคเบิลที่หนาขึ้น บัสบาร์ที่หนักกว่า และให้ความสำคัญกับความต้านทานในการเชื่อมต่อมากขึ้น

ขั้นตอนที่ 3 - เลือกวิธีการทำความเย็น

ขั้นตอนที่ 4 - ตรวจสอบแรงดันไฟฟ้าหลัก

มาตรฐาน: 380V, 400V, 415V, 460V บางยูนิตถูกสร้างขึ้นสำหรับไฟเฟสเดียว 220V แต่ไฟสามเฟสนั้นใช้กันทั่วไปในการทำความร้อนมากกว่ามาก

ขั้นตอนที่ 5 – ระบุกฎระเบียบและการควบคุม

หม้อแปลง DDG ส่วนใหญ่จะจับคู่กับตัวควบคุมกำลังไทริสเตอร์ (SCR stack) ซึ่งอยู่ที่ด้านหลัก ตัวควบคุมจะปรับแรงดันไฟฟ้าเพื่อควบคุมอุณหภูมิ

ตัดสินใจ:

วงเปิด (การปรับด้วยตนเอง) หรือวงปิด (เทอร์โมคัปเปิ้ลป้อนกลับ + PID)?

การควบคุมแบบอะนาล็อก (0-10V, 4-20mA) หรือดิจิทัล (Modbus, Profibus)

คุณต้องการจอแสดงกระแส แรงดัน และกำลังไฟในพื้นที่หรือไม่?

ขั้นตอนที่ 6 – ยืนยันข้อจำกัดทางกายภาพ

พื้นที่ใช้สอยที่มีอยู่

จุดยกและน้ำหนัก

ทิศทางการเข้าสายเคเบิล (บน, ล่าง, ด้านข้าง)

อุณหภูมิแวดล้อม (สภาพแวดล้อมที่ร้อนหมายถึงการลดความเย็นลงหรือความเย็นที่มากขึ้น)

ความคิดสุดท้าย

หม้อแปลงความร้อน DDG ไม่ใช่อุปกรณ์ที่ "สวยงาม" มันไม่ได้สื่อสารแบบไร้สาย วินิจฉัยตัวเอง หรือสร้างกราฟที่สวยงาม

แต่เมื่อเตาปลูกคริสตัลต้องการกระแสไฟฟ้า 4,000 แอมแปร์ที่ 30 โวลต์ วันแล้ววันเล่า สัปดาห์แล้วสัปดาห์เล่า ไม่มีอะไรจะทำงานได้อีก

มันเป็นม้าทำงาน หนัก ร้อน และดัง แต่เชื่อถือได้อย่างเต็มที่เมื่อสร้างอย่างถูกต้อง

หากคุณกำลังออกแบบ อัปเกรด หรือบำรุงรักษาระบบทำความร้อนทางอุตสาหกรรม เช่น เตาสุญญากาศ เครื่องดึงคริสตัล เครื่องทำความร้อนแบบควอตซ์ อ่างเกลือ หรือสายการอบอ่อนด้วยความต้านทาน หม้อแปลง DDG คือหัวใจสำคัญของระบบนี้

ปรับหม้อแปลงให้ถูกต้อง และทุกอย่างที่ปลายน้ำก็ใช้งานได้
