ตัวปรับแรงดันไฟฟ้าชดเชยอัจฉริยะ SBW คืออะไร และเหตุใดจึงสำคัญ

เครื่องปรับแรงดันไฟฟ้าชดเชยอัจฉริยะ SBW เป็นอุปกรณ์ควบคุมแรงดันไฟฟ้าอัตโนมัติสามเฟสขั้นสูงที่รวมเทคโนโลยีการชดเชยเข้ากับการควบคุมแบบดิจิทัลอัจฉริยะ เพื่อมอบพลังงานสะอาดที่เสถียรสำหรับการใช้งานในอุตสาหกรรม เชิงพาณิชย์ และทางการแพทย์

แตกต่างจากเครื่องคงตัวแบบเซอร์โวแบบดั้งเดิมที่ต้องอาศัยแปรงถ่านเชิงกลที่เคลื่อนผ่านขดลวดหม้อแปลง SBW ใช้หม้อแปลงชดเชยที่เพิ่มหรือลดแรงดันไฟฟ้าตามต้องการ ซึ่งเป็นวิธีที่เร็วกว่า มีประสิทธิภาพมากกว่า และทนทานกว่า

ทำไมเรื่องนั้นถึงสำคัญ?

เนื่องจากอุปกรณ์อุตสาหกรรมสมัยใหม่ เช่น เครื่องจักร CNC ระบบภาพทางการแพทย์ ศูนย์ข้อมูล และสายการผลิตอัตโนมัติ มีความไวต่อความผันผวนของแรงดันไฟฟ้ามากขึ้น แรงดันไฟฟ้าตกที่เกิดขึ้นเพียงเสี้ยววินาทีสามารถปิดสายการผลิต ข้อมูลเสียหาย หรือสร้างภาพทางการแพทย์ที่ไม่สามารถใช้งานได้

SBW ตั้งอยู่ระหว่างแหล่งจ่ายไฟฟ้าสาธารณูปโภคและภาระวิกฤต โดยดูดซับค่าที่ลดลง ไฟกระชาก และความไม่สมดุลก่อนที่จะไปถึงอุปกรณ์ที่มีความละเอียดอ่อน โดยจะตรวจสอบ แก้ไข และปกป้อง — อย่างต่อเนื่องและอัตโนมัติ

กล่าวโดยย่อ: มันเปลี่ยนพลังงานกริดที่ไม่เสถียรให้เป็นพลังงานทางอุตสาหกรรมที่เชื่อถือได้

อย่างไร.SBW ระบบชดเชยการชดเชยอัจฉริยะทำงาน

SBW ใช้หลักการจ่ายค่าตอบแทน — แต่ใช้สติปัญญา

ขั้นตอนที่ 1 — การตรวจจับแรงดันไฟฟ้า

วงจรสุ่มตัวอย่างที่มีความแม่นยำสูงจะตรวจสอบแรงดันไฟฟ้าขาเข้าในแต่ละเฟสอย่างต่อเนื่อง ระบบควบคุมจะตรวจจับความเบี่ยงเบนจากค่าที่ตั้งไว้ทันที

ขั้นตอนที่ 2 - การควบคุมอัจฉริยะ

ข้อมูลแรงดันไฟฟ้าจะถูกป้อนเข้าสู่ไมโครโปรเซสเซอร์ระดับอุตสาหกรรม ซึ่งโดยปกติแล้วจะมีลักษณะคล้ายกับ STM32 หรือชิปที่คล้ายกัน โดยจะกระทืบตัวเลข พิจารณาว่าจำเป็นต้องแก้ไขจำนวนเท่าใด และส่งคำสั่งไปยังระบบการชดเชย หลายรุ่นใช้การควบคุมแบบดิจิทัล PID พร้อมการสุ่มตัวอย่าง RMS จริง ดังนั้น แม้ว่ารูปคลื่นอินพุตจะผิดเพี้ยนไปมาก แต่การวัดก็ยังคงแม่นยำ

ขั้นตอนที่ 3 - การชดเชยแรงดันไฟฟ้า

จากการคำนวณ ระบบควบคุมจะปรับแรงดันไฟฟ้าที่เข้าสู่หม้อแปลงชดเชย หม้อแปลงนี้เชื่อมต่อแบบอนุกรมกับวงจรหลัก - เมื่อขดลวดทุติยภูมิเพิ่มหรือลบแรงดันไฟฟ้า แรงดันไฟเอาท์พุตจะเปลี่ยนไปตามนั้นโดยไม่มีการหยุดชะงักใดๆ

หากแรงดันไฟฟ้าอินพุตลดลง 10% หม้อแปลงชดเชยจะเพิ่ม 10% เพื่อนำแรงดันกลับขึ้นมา หากไฟกระชาก 10% หม้อแปลงจะลบ 10% เพื่อดึงลง เอาท์พุตจะคงที่ — ภายใน ±1% ถึง ±3% ของค่าที่ตั้งไว้ — โดยไม่ต้องเปลืองแรง

ขั้นตอนที่ 4 – การตรวจสอบอย่างต่อเนื่อง

ระบบทั้งหมดทำงานในวงปิด — การตรวจจับ การคำนวณ การชดเชย และการตรวจสอบ — ซ้ำแล้วซ้ำเล่าแบบเรียลไทม์ เวลาตอบสนองโดยทั่วไปคือต่ำกว่า 1 วินาทีสำหรับการเปลี่ยนแปลงแรงดันไฟฟ้า และบางรุ่นสามารถตอบสนองได้ภายในเวลาเพียง 20 มิลลิวินาที ซึ่งเร็วพอที่จะตรวจจับอาการสะอึกของกริดส่วนใหญ่ก่อนที่จะไปถึงอุปกรณ์ของคุณด้วยซ้ำ

ขั้นตอนที่ 5 — เฟสการชดเชยอิสระ

สำหรับรุ่นสามเฟส สามารถใช้การชดเชยแยกกันในแต่ละเฟสได้ ซึ่งหมายความว่าแรงดันไฟฟ้าตกในเฟสหนึ่งจะไม่ส่งผลกระทบต่อเฟสอื่นๆ ซึ่งสำคัญอย่างยิ่งสำหรับอุปกรณ์สามเฟสที่เฟสไม่สมดุลทำให้มอเตอร์ร้อนและประสิทธิภาพลดลง

ผลลัพธ์: พลังที่เสถียรและสมดุลส่งมอบอย่างต่อเนื่อง โดยไม่มีการบิดเบือนหรือหยุดชะงัก

ประเภทและความจุทั่วไปของตัวกันโคลง SBWตัวกันโคลง SBW มีความจุและการกำหนดค่าที่หลากหลายเพื่อให้ตรงกับความต้องการโหลดที่แตกต่างกัน

ช่วงแรงดันไฟฟ้าขาเข้า:

มาตรฐาน: 304V – 456V (380V ±20%)

ช่วงกว้าง: ±30% หรือ ±40% ตามคำขอ

ทำไมSBW ตัวปรับการชดเชยอัจฉริยะวัตถุ

เพราะกำลังที่ "ดีเพียงพอ" นั้นไม่เพียงพอสำหรับอุตสาหกรรมยุคใหม่

นี่คือสิ่งที่ทำให้ SBW เป็นส่วนประกอบที่สำคัญสำหรับการดำเนินงานที่คำนึงถึงพลังงาน:

1. ประสิทธิภาพสูง

ตัวปรับเสถียร SBW ให้ประสิทธิภาพ ≥98% ที่โหลดเต็มที่ ซึ่งสูงกว่าตัวควบคุมแรงดันไฟฟ้าแบบอิเล็กทรอนิกส์ส่วนใหญ่มาก พลังงานที่สูญเปล่ามีน้อยมาก ซึ่งช่วยลดต้นทุนการดำเนินงานและความต้องการในการทำความเย็น

2. ไม่มีการบิดเบือนรูปคลื่น

แตกต่างจากเครื่องคงตัวอิเล็กทรอนิกส์บางตัวที่แนะนำฮาร์โมนิค SBW จะสร้างรูปคลื่นเอาต์พุตเหมือนกับอินพุต โดยไม่มีการบิดเบือนเพิ่มเติม สำหรับอุปกรณ์ที่มีความละเอียดอ่อน เช่น ระบบภาพทางการแพทย์หรือเครื่องมือในห้องปฏิบัติการ สิ่งนี้ถือเป็นสิ่งสำคัญ

3. ช่วงอินพุตกว้าง

รุ่น SBW มาตรฐานทำงานตั้งแต่ 304V ถึง 456V (380V ±20%) โดยมีช่วงที่กว้างกว่าสำหรับสภาพแวดล้อมกริดที่อ่อนแอ ซึ่งหมายความว่าระบบกันโคลงสามารถรับมือกับสภาพกริดที่เลวร้ายที่สุดได้โดยไม่สูญเสียการควบคุม

4. การป้องกันที่ครอบคลุม

สารเพิ่มความเสถียร SBW มีการป้องกันแบบรวมสำหรับ:

แรงดันไฟเกินและแรงดันไฟตก

กระแสเกินและไฟฟ้าลัดวงจร

การสูญเสียเฟสและลำดับเฟส

อุณหภูมิเกิน

ความผิดพลาดทางกล

5. การชดเชยเฟสอิสระ

นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับโหลดทางอุตสาหกรรมสามเฟส เมื่อเฟสหนึ่งลดลง เฉพาะเฟสนั้นเท่านั้นที่จะได้รับการแก้ไข ส่วนเฟสอื่นๆ จะยังคงเหมือนเดิม วิธีนี้จะช่วยป้องกันมอเตอร์ไม่ให้เกิดความร้อนสูงเกินไปเนื่องจากเฟสไม่สมดุล และหยุดอุปกรณ์ไม่ให้ทำงานในลักษณะแปลกๆ

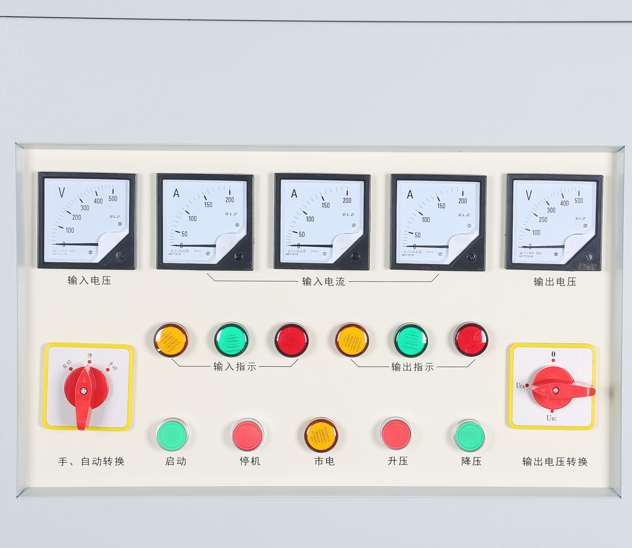

6. การควบคุมอัจฉริยะพร้อมจอแสดงผลดิจิตอล

หน่วย SBW สมัยใหม่มาพร้อมกับการควบคุมไมโครโปรเซสเซอร์ แผงด้านหน้าแสดงแรงดันไฟฟ้าอินพุต แรงดันเอาต์พุต กระแส กำลังไฟ และสถานะความผิดปกติ หลายรุ่นยังรองรับการสื่อสาร RS485 หรือ Modbus ดังนั้นคุณจึงสามารถเชื่อมต่อเข้ากับระบบการจัดการอาคารเพื่อการตรวจสอบระยะไกลได้

7. ฟังก์ชั่นบายพาส

ตัวกันโคลง SBW ส่วนใหญ่จะมีสวิตช์บายพาสแบบแมนนวล เมื่อคุณจำเป็นต้องบำรุงรักษา คุณสามารถสลับโหลดไปใช้แหล่งจ่ายไฟหลักโดยตรงโดยไม่ต้องตัดการจ่ายไฟ ซึ่งจำเป็นสำหรับสถานที่ต่างๆ เช่น โรงพยาบาลและศูนย์ข้อมูลที่การหยุดทำงานไม่ใช่ทางเลือก

8. ปรับให้เข้ากับโหลดใด ๆ

เครื่องทำให้คงตัว SBW สามารถรองรับโหลดความต้านทาน (เครื่องทำความร้อน ไฟส่องสว่าง) โหลดอุปนัย (มอเตอร์ หม้อแปลงไฟฟ้า) และโหลดแบบคาปาซิทีฟ (ธนาคารตัวเก็บประจุ อิเล็กทรอนิกส์) พวกเขาครอบคลุมทุกสิ่งที่คุณขว้างใส่พวกเขา

9. ความจุเกินพิกัดสูง

โดยทั่วไป หน่วย SBW สามารถรองรับกระแสไฟที่กำหนด 150% เป็นเวลาหนึ่งนาที และ 120% เป็นเวลาสิบนาที อัตรากำไรพิเศษนั้นมีความสำคัญเมื่อคุณสตาร์ทมอเตอร์หรือคอมเพรสเซอร์ขนาดใหญ่

หากไม่มีโคลง SBW อุปกรณ์ราคาแพงของคุณก็จะตกอยู่ภายใต้การควบคุมของกริด ประการหนึ่ง การผลิตยังคงดำเนินต่อไป อุปกรณ์ที่มีความละเอียดอ่อนจะปลอดภัย และการหยุดทำงานที่ไม่คาดคิดก็เกิดขึ้นน้อยลงมาก

การเลือกตัวกันโคลง SBW ที่เหมาะสม

การเลือกเครื่องทำให้เสถียร SBW ต้องคำนึงถึงความจุ สภาพแวดล้อม และลักษณะเฉพาะของน้ำหนักบรรทุก

ขั้นตอนที่ 1 — กำหนดภาระของคุณ

เพิ่มการใช้พลังงานของอุปกรณ์ทั้งหมดที่จะเชื่อมต่อ รวมกระแสสตาร์ท (ไหลเข้า) สำหรับมอเตอร์และคอมเพรสเซอร์ ใช้ระยะขอบ — โดยทั่วไปคือ 20 30% สำหรับการขยายในอนาคต ขั้นตอนที่ 2 — ตรวจสอบเงื่อนไขกริดของคุณ

ขั้นตอนที่ 3 — ระบุข้อกำหนดเอาต์พุต

แรงดันไฟขาออก — โดยทั่วไปคือ 380V สำหรับสามเฟส

ความแม่นยำในการป้องกันการสั่นไหว — ±2% มาตรฐาน, ±1% สำหรับรุ่นที่มีความแม่นยำสูง

เวลาตอบสนอง — ต่ำกว่ามาตรฐาน 1 วินาที; มีตัวเลือกที่เร็วกว่าขั้นตอนที่ 4 — พิจารณาสภาพแวดล้อมการติดตั้ง

ขั้นตอนที่ 5 — ประเมินความต้องการด้านการป้องกันและการควบคุม

บายพาสแบบแมนนวล — จำเป็นสำหรับการติดตั้งที่สำคัญ

การสื่อสาร — RS485/Modbus สำหรับการตรวจสอบระยะไกล

จอแสดงผลดิจิตอล — สำหรับข้อมูลแรงดัน กระแส และความผิดปกติแบบเรียลไทม์

บายพาสอัตโนมัติ — พร้อมสำหรับการถ่ายโอนทันทีหากเกิดข้อผิดพลาดภายใน

ขั้นตอนที่ 6 — ตรวจสอบรายงานการทดสอบของผู้ผลิต

ซัพพลายเออร์ที่มีชื่อเสียงควรจัดเตรียม:

การทดสอบความต้านทานของฉนวน

การทดสอบความทนทานต่ออิเล็กทริก

ไม่มีการวัดการสูญเสียโหลด

การทดสอบการควบคุมแรงดันไฟฟ้า

การทดสอบความสามารถในการโอเวอร์โหลด

ขั้นตอนที่ 7 — ยืนยันการบริการและการรับประกัน

ระยะเวลาการรับประกัน — โดยทั่วไปคือ 1 2 ปีพร้อมตัวเลือกเพิ่มเติม

การสนับสนุนด้านเทคนิค — คำแนะนำในการติดตั้งและการวินิจฉัยระยะไกล

ความพร้อมใช้งานของอะไหล่ — โดยเฉพาะอย่างยิ่งสำหรับหน่วยสั่งทำพิเศษขนาดใหญ่

ความคิดสุดท้าย

ตัวปรับแรงดันไฟฟ้าชดเชยอัจฉริยะ SBW ไม่ใช่ส่วนประกอบที่กะพริบที่สุดในระบบไฟฟ้าทางอุตสาหกรรม ไม่มีหน้าจอสัมผัส การอัปเดตซอฟต์แวร์ หรือการเชื่อมต่อไร้สาย แต่ลองใช้สายการผลิตที่สำคัญ ระบบภาพทางการแพทย์ หรือศูนย์ข้อมูลที่ไม่มีสักแห่ง แล้วคุณจะสังเกตเห็นได้ทันที

มันนั่งอยู่ในห้องทำงานอย่างเงียบๆ ปีแล้วปีเล่า โดยจะดูดซับแรงดันไฟตกที่อาจจะปิดเครื่อง CNC มันทำให้คลื่นไฟกระชากที่จะทำลายอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนเรียบขึ้น โดยจะปรับสมดุลเฟสที่อาจจะทำให้มอเตอร์ร้อนเกินไปและทำงานล้มเหลวก่อนเวลาอันควร

สิ่งที่มอบให้นั้นเรียบง่ายแต่จำเป็น: พลังงานที่เชื่อถือได้และมีเสถียรภาพ — ทุกที่ทุกเวลาที่คุณต้องการ

และในยุคที่สายการผลิตมีการใช้ระบบอัตโนมัติมากขึ้น และอุปกรณ์ที่ไวต่อคุณภาพไฟฟ้ามากขึ้น พลังงานที่เชื่อถือได้ก็ไม่ใช่ทางเลือก เป็นรากฐานของการดำเนินงานอย่างสม่ำเสมอ
