หม้อแปลงชนิดแห้ง: เหตุใดจึงขาดไม่ได้ในการจ่ายไฟสมัยใหม่?

ไฟฟ้าเป็นส่วนสำคัญของสังคมยุคใหม่ โรงงานจำเป็นต้องดำเนินการ โรงพยาบาลจำเป็นต้องทำการผ่าตัด และศูนย์ข้อมูลจำเป็นต้องอัปเดตข้อมูล ทั้งหมดนี้อาศัยแหล่งจ่ายไฟที่เสถียร

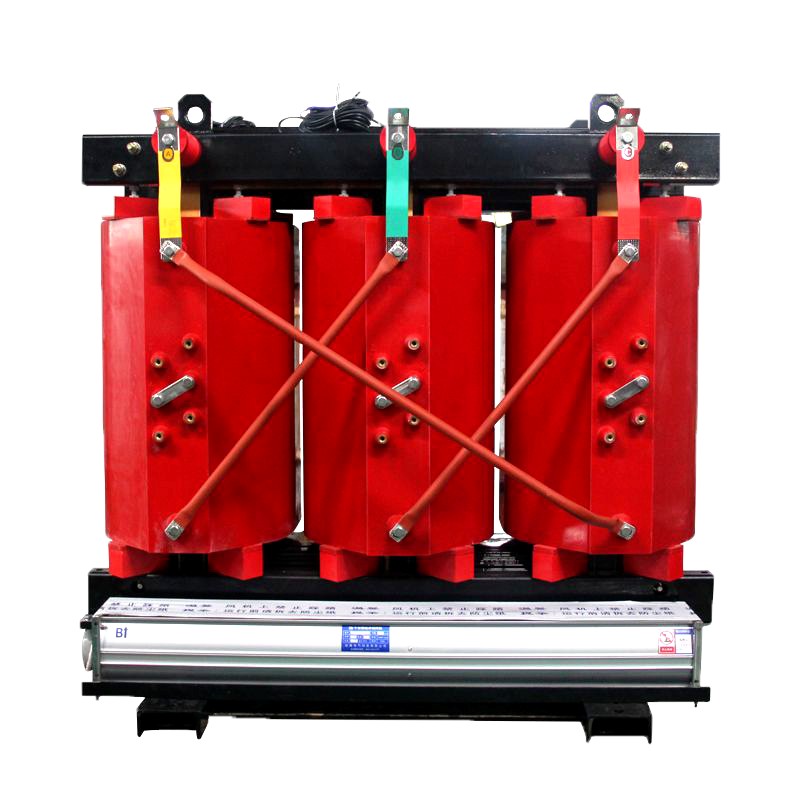

หม้อแปลงชนิดแห้งแตกต่างจากหม้อแปลงจุ่มน้ำมันทั่วไปที่เราคุ้นเคย ในหม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน น้ำมันจะถูกเติมเข้าไปภายในเพื่อเป็นฉนวนและระบายความร้อน ในหม้อแปลงชนิดแห้งจะไม่ใช้น้ำมัน ในทางกลับกัน คอยล์จะถูกเทด้วยอีพอกซีเรซินทั้งหมด หรือผ่านกระบวนการชุบด้วยแรงดันสุญญากาศ ซึ่งเทียบเท่ากับการปกป้อง "เกราะ" ของคอยล์อย่างแน่นหนา

หม้อแปลงชนิดแห้งคืออะไร?

กล่าวง่ายๆ ก็คือ หม้อแปลงชนิดแห้งเป็นหม้อแปลงชนิดหนึ่งที่ไม่ใช้น้ำมันเป็นฉนวนหรือทำความเย็น ขดลวดทำจากลวดทองแดงบริสุทธิ์หรือฟอยล์ทองแดง หลังจากการพัน พวกมันจะถูกหล่อในถังสุญญากาศด้วยอีพอกซีเรซิน หรือเคลือบด้วยแรงดันสุญญากาศ เพื่อให้แน่ใจว่าน้ำยาเคลือบเงาจะแทรกซึมเข้าไปในทุกช่องว่างอย่างทั่วถึง และแข็งตัวเป็นยูนิตที่ปิดสนิทในที่สุด ส่งผลให้ขดลวดทนต่อความชื้น หน่วงไฟ และทนทานอย่างยิ่ง

หม้อแปลงชนิดแห้งส่วนใหญ่ใช้ที่ไหน?

อาคารสูง สถานีรถไฟใต้ดิน โรงพยาบาล ศูนย์ข้อมูล และห้างสรรพสินค้าขนาดใหญ่ - สถานที่ใดก็ตามที่มีผู้คนจำนวนมาก ข้อกำหนดการป้องกันอัคคีภัยที่เข้มงวด หรืออุปกรณ์อันมีค่า - โดยทั่วไปไม่สามารถทำได้หากไม่มีหม้อแปลงชนิดแห้ง

หน้าที่ของหม้อแปลงชนิดแห้งมีมากมาย เช่น

1. ประสิทธิภาพความปลอดภัยสูง

ไม่เหมือนหม้อแปลงแช่น้ำมันหม้อแปลงชนิดแห้งไม่มีน้ำมันแร่ไวไฟอยู่ภายใน สิ่งนี้ช่วยลดความเสี่ยงจากไฟไหม้ การระเบิด และมลพิษจากการรั่วไหลของน้ำมันโดยพื้นฐาน ขดลวดของพวกเขาถูกหล่อด้วยอีพอกซีเรซินที่ทนไฟและมีคุณสมบัติในการดับไฟได้เอง แม้ในกรณีที่เกิดข้อผิดพลาดร้ายแรง ก็จะไม่ทำให้เกิดเพลิงไหม้ ช่วยให้สามารถติดตั้งหม้อแปลงชนิดแห้งได้อย่างปลอดภัยในศูนย์โหลด โดยตรงในห้องกระจายสินค้า เพลาพื้น หรือพื้นที่ที่มีประชากรหนาแน่น โดยไม่จำเป็นต้องใช้สิ่งอำนวยความสะดวกแยกไฟที่ซับซ้อน

2. ประหยัดต้นทุน

ไม่ว่าหม้อแปลงชนิดแห้งจะช่วยประหยัดพลังงานไฟฟ้าหรือไม่นั้นขึ้นอยู่กับสองด้าน: แกนกลางและขดลวด

สำหรับแกนกลาง เราใช้เหล็กแผ่นซิลิกอนรีดเย็นเกรดสูง เช่น เกรด 30ZH120 เมื่อวางซ้อนกัน เราใช้กระบวนการต่อชนเต็มรูปแบบ โดยมีจุดประสงค์เดียวคือลดการใช้ไฟฟ้าจากแกนกลางเอง

ในส่วนของคอยล์นั้น เรายึดถือการใช้ทองแดงไร้ออกซิเจนที่มีความบริสุทธิ์สูงมาโดยตลอด ค่าการนำไฟฟ้าสามารถเข้าถึงได้มากกว่า 99.95% และทองแดงมีความต้านทานต่ำ ส่งผลให้เกิดความร้อนน้อยลง และส่งผลให้สิ้นเปลืองไฟฟ้าน้อยลงเมื่อบรรทุกสิ่งของ ทองแดงมีความต้านทานต่ำและสร้างความร้อนน้อยกว่า ส่งผลให้สิ้นเปลืองพลังงานไฟฟ้าน้อยลงเมื่อบรรทุกสิ่งของ

ยกตัวอย่างประสิทธิภาพการใช้พลังงาน Class I ของ SCB11 การสูญเสียขณะไม่มีโหลดต่ำกว่ารุ่นเก่าประมาณ 30% อาจดูเหมือนเป็นจำนวนเล็กน้อย แต่หม้อแปลงไฟฟ้าเป็นอุปกรณ์ที่ทำงานอย่างต่อเนื่อง กว่าหนึ่งปี ค่าไฟฟ้าที่ประหยัดได้อาจมีตั้งแต่หลายหมื่นถึงหลายแสนหยวน ซึ่งเพียงพอที่จะซื้อเครื่องจักรขนาดเล็กอีกเครื่องได้

3. ฉนวนไฟฟ้าที่ดีเยี่ยมและความต้านทานการลัดวงจร

Transformer กลัวอะไรมากที่สุด? ลัดวงจร เมื่อเกิดข้อผิดพลาดในระบบและมีกระแสไฟกระชากขนาดใหญ่เข้ามา หากขดลวดไม่สามารถต้านทานได้ เครื่องจักรทั้งหมดก็จะเสียหาย

หม้อแปลงชนิดแห้งแก้ปัญหานี้ได้อย่างไร? สิ่งสำคัญอยู่ที่กระบวนการ "การทำให้มีขึ้นด้วยแรงดันสุญญากาศ" หลังจากพันขดลวดแล้ว ขดลวดจะถูกวางไว้ในถังสุญญากาศ อากาศจะถูกเอาออก และเคลือบฉนวนจะถูกดันเข้าไปในทุกช่องว่างของขดลวด จากนั้นจึงแข็งตัว ขดลวดที่เกิดขึ้นจะก่อตัวเป็นหน่วยที่ปิดสนิทและไม่มีฟองเหมือนบล็อกทึบ ด้วยวิธีนี้ ไม่ว่าแรงไฟฟ้าจะแรงแค่ไหนในระหว่างการลัดวงจร ขดลวดจะยังคงไม่เคลื่อนไหว โดยไม่มีการเสียรูปหรือการกระจัด นี่แหละคือสิ่งที่ "อดทน" อย่างแท้จริง

4. การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่งและการดำเนินงานที่ไม่ต้องบำรุงรักษา

เนื่องจากไม่มีน้ำมันเป็นฉนวน หม้อแปลงชนิดแห้งจึงไม่ต้องกังวลเรื่องระดับน้ำมันลดลง คุณภาพน้ำมันเสื่อมลง หรือน้ำมันรั่ว ชั้นฉนวนอีพอกซีเรซินที่ปิดสนิทสามารถต้านทานความชื้น ละอองเกลือ ฝุ่น และมลพิษทางเคมีได้อย่างมีประสิทธิภาพ โดยคงประสิทธิภาพของฉนวนที่ดีเยี่ยมแม้ในสภาพแวดล้อมที่รุนแรง ภายใต้สภาวะการทำงานปกติ หม้อแปลงชนิดแห้งต้องการเพียงการทำความสะอาดฝุ่นบนพื้นผิวอย่างสม่ำเสมอ และไม่ต้องการการบำรุงรักษาน้ำมันที่ซับซ้อน ซึ่งช่วยลดต้นทุนการบำรุงรักษาและภาระงานได้อย่างมาก

เหตุใดหม้อแปลงชนิดแห้งจึงเป็นทางเลือกที่หลีกเลี่ยงไม่ได้สำหรับการจ่ายไฟสมัยใหม่

1. ปฏิบัติตามกฎระเบียบด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด

ด้วยความเร่งรีบของการขยายตัวของเมือง ข้อกำหนดด้านความปลอดภัยจากอัคคีภัยสำหรับอุปกรณ์ไฟฟ้าในสถานที่ที่มีประชากรหนาแน่น เช่น อาคารสูง รถไฟใต้ดิน และโรงพยาบาล มีความเข้มงวดมากขึ้น กฎข้อบังคับด้านความปลอดภัยจากอัคคีภัยแห่งชาติกำหนดว่าหม้อแปลงที่ติดตั้งภายในโครงสร้างหลักของอาคารต้องเป็นชนิดแห้งหรือฉนวนแก๊ส คุณลักษณะที่ปราศจากน้ำมัน สารหน่วงไฟ และดับไฟได้ในตัวของหม้อแปลงชนิดแห้งทำให้หม้อแปลงชนิดนี้เป็นตัวเลือกเดียวที่เป็นไปตามข้อกำหนด

2. สอดคล้องกับแนวคิดการปกป้องสิ่งแวดล้อมสีเขียว

หม้อแปลงชนิดแห้งไม่มีความเสี่ยงต่อการรั่วไหลของน้ำมันและไม่ก่อให้เกิดมลพิษในดินหรือน้ำใต้ดิน คุณสมบัติที่มีประสิทธิภาพสูงและประหยัดพลังงานยังมีส่วนโดยตรงต่อเป้าหมายการลดคาร์บอน ตามสถิติ การเปลี่ยนผลิตภัณฑ์เก่าด้วยหม้อแปลงชนิดแห้งประสิทธิภาพสูงสามารถลดการปล่อยก๊าซคาร์บอนไดออกไซด์ได้หลายสิบตันต่อหน่วยต่อปี

3. รับประกันความต่อเนื่องของแหล่งจ่ายไฟสำหรับโหลดที่สำคัญ

ในสถานที่เช่นศูนย์ข้อมูล ห้องผ่าตัดของโรงพยาบาล และสายการผลิตเซมิคอนดักเตอร์ ไฟฟ้าจะไม่ถูกรบกวน แม้แต่การสั่นไหวสั้นๆ ก็อาจทำให้เซิร์ฟเวอร์ล่ม อุปกรณ์ผ่าตัดทำงานผิดปกติ หรือสูญเสียเวเฟอร์ทั้งชุดได้ สถานการณ์ใดๆ เหล่านี้อาจส่งผลให้เกิดการสูญเสียอย่างมีนัยสำคัญ หม้อแปลงชนิดแห้งที่มีความน่าเชื่อถือสูง อัตราความล้มเหลวต่ำ และข้อได้เปรียบที่ไม่ต้องบำรุงรักษา เป็นอุปกรณ์จ่ายไฟที่ต้องการสำหรับโหลดที่สำคัญเหล่านี้

การบำรุงรักษาและการตรวจสอบสภาพรายวันของหม้อแปลงชนิดแห้ง

แม้ว่าหม้อแปลงชนิดแห้งเป็นที่รู้จักในชื่อ "ไม่ต้องบำรุงรักษา" การตรวจสอบสภาพตามปกติยังคงเป็นวิธีการสำคัญในการยืดอายุการใช้งานและป้องกันความล้มเหลวกะทันหัน

1. การทดสอบความต้านทานของฉนวน

ใช้เมกโอห์มมิเตอร์ 2500V หรือ 5000V เพื่อวัดค่าความต้านทานฉนวนของขดลวดลงกราวด์และแรงดันไฟฟ้าสูงถึงแรงดันไฟฟ้าต่ำเป็นประจำ ค่าปกติไม่ควรน้อยกว่า 100MΩ (ขึ้นอยู่กับระดับแรงดันไฟฟ้า) หากพบว่าความต้านทานของฉนวนลดลงอย่างต่อเนื่อง อาจบ่งชี้ว่าขดลวดชื้นหรือฉนวนมีอายุมากขึ้น และควรดำเนินการบำบัดการทำให้แห้งหรือวินิจฉัยเพิ่มเติม

2. การตรวจสอบรูปลักษณ์และความสะอาด

ในช่วงไฟฟ้าดับทุก ๆ หกเดือนหรือปีละครั้ง ให้เปิดฝาครอบป้องกันของหม้อแปลงชนิดแห้ง และใช้ลมอัดแห้งเพื่อเป่าฝุ่นที่สะสมในแกนเหล็ก ขดลวด ฉนวน และท่ออากาศออกไป นอกจากนี้ ให้ตรวจสอบว่าสกรูหลวมหรือไม่ มีรอยแตกหรือรอยคายประจุบนพื้นผิวฉนวนหรือไม่ และพัดลมระบายความร้อนทำงานได้อย่างราบรื่นหรือไม่ งานเหล่านี้ไม่ซับซ้อน แต่จะทำหรือไม่สร้างความแตกต่างอย่างมาก

3. การทดสอบการปล่อยประจุบางส่วน (ไม่จำเป็น)

หากมีการใช้งานหม้อแปลงชนิดแห้งมาระยะหนึ่งแล้ว หรือหากเป็นจุดจ่ายไฟวิกฤต ขอแนะนำให้จ้างสถาบันวิชาชีพเพื่อทำการทดสอบการจ่ายไฟบางส่วน การคายประจุบางส่วนเป็นสัญญาณเริ่มต้นของการเสื่อมสภาพของฉนวน การตรวจจับตั้งแต่เนิ่นๆ และการจัดการอย่างทันท่วงทีสามารถป้องกันการเสียอย่างกะทันหันและความเสียหายต่ออุปกรณ์ เพื่อหลีกเลี่ยงปัญหาร้ายแรง

เพื่อให้มั่นใจถึงการใช้งานหม้อแปลงชนิดแห้งในระยะยาว สิ่งสำคัญอยู่ที่การบำรุงรักษาตามปกติหรือไม่?

1. การเลือกระดับการป้องกันที่ไม่ถูกต้อง

เลือกระดับการป้องกันที่เหมาะสม (รหัส IP) ตามสภาพแวดล้อมการติดตั้ง สำหรับห้องกระจายสินค้าภายในอาคารทั่วไป IP20 ก็เพียงพอแล้ว แต่หากไซต์งานมีฝุ่นมากหรืออยู่ในสภาพแวดล้อมที่รุนแรง ควรเลือกกล่องหุ้มที่มีระดับการป้องกัน IP23 หรือสูงกว่า นอกจากนี้ จำเป็นต้องติดตั้งตัวกรองฝุ่นและเครื่องลดความชื้นสำหรับหม้อแปลงชนิดแห้ง เพื่อป้องกันฝุ่นและความชื้นเข้าไป ซึ่งจะทำให้อายุการใช้งานของหม้อแปลงสั้นลงอย่างมาก

2. การระบายอากาศและการกระจายความร้อนจะต้องได้รับการตรวจสอบ

การระบายความร้อนของหม้อแปลงชนิดแห้งอาศัยการไหลเวียนของอากาศทั้งหมด ระหว่างการติดตั้งควรเว้นช่องว่างรอบๆ หม้อแปลงให้เพียงพอ โดยทั่วไปต้องไม่น้อยกว่าครึ่งเมตร ช่องระบายอากาศจะต้องไม่ถูกวัตถุใดๆ บังไว้ หากความจุของหม้อแปลงชนิดแห้งมีขนาดใหญ่หรือติดตั้งในพื้นที่จำกัด จะต้องติดตั้งระบบระบายความร้อนด้วยอากาศแบบบังคับควบคุมอุณหภูมิ ควรตั้งค่าอุณหภูมิเริ่มต้นและหยุดของพัดลมตามโหลดจริงของหม้อแปลงชนิดแห้ง อย่าปล่อยให้หม้อแปลงชนิดแห้งทำงานเมื่อไม่ควรหรือทำงานด้วยความเร็วที่ไม่ถูกต้อง

3. การสร้างบันทึกสุขภาพของอุปกรณ์

สร้างบันทึกการทำงานและการบำรุงรักษาที่เป็นอิสระสำหรับหม้อแปลงชนิดแห้งแต่ละตัว บันทึกวันที่ทดสอบการใช้งาน ข้อมูลการตรวจสอบจากการตรวจสอบครั้งก่อน ค่าความต้านทานของฉนวน บันทึกอุณหภูมิ และเหตุการณ์ที่ผิดปกติ ข้อมูลเหล่านี้เป็นฐานสำคัญสำหรับการประเมินสภาพและการบำรุงรักษาเชิงคาดการณ์

บทสรุป

หม้อแปลงชนิดแห้งที่มีข้อดีโดดเด่นคือปลอดภัยและทนไฟ ประหยัดพลังงานสูง เป็นมิตรต่อสิ่งแวดล้อม และดูแลรักษาง่าย ได้กลายเป็นอุปกรณ์หลักที่ขาดไม่ได้ในระบบจำหน่ายไฟฟ้าสมัยใหม่ พวกเขาไม่ได้เป็นเพียง "ตัวแปลง" สำหรับการส่งกำลังเท่านั้น แต่ยังเป็น "ตัวป้องกัน" ที่ทำให้มั่นใจในความปลอดภัยทางไฟฟ้าและเพิ่มประสิทธิภาพในการใช้พลังงาน
