ผู้ผลิตหม้อแปลงไฟฟ้าแช่น้ำมัน OEM

ในฐานะผู้ผลิตและจำหน่ายหม้อแปลงประเภทต่างๆ กลุ่มผลิตภัณฑ์ของ Yibaling ประกอบด้วยหม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน ด้วยประสบการณ์ที่กว้างขวางและความสามารถทางเทคนิคขั้นสูงที่ครอบคลุม เราจึงสามารถรองรับความต้องการที่กำหนดเองและให้บริการ OEM แบบครบวงจรได้

หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันคืออะไร?

หม้อแปลงแช่น้ำมันเป็นหม้อแปลงไฟฟ้าแบบคลาสสิกซึ่งแกนและขดลวดจมอยู่ใต้น้ำในน้ำมันฉนวนพิเศษอย่างสมบูรณ์ น้ำมันฉนวนเป็นองค์ประกอบหลัก ซึ่งมีบทบาทสำคัญหลายประการ:
ประการแรก ทำหน้าที่เป็นตัวกลางฉนวนที่มีประสิทธิภาพเพื่อป้องกันการพังทลายของไฟฟ้าแรงสูงภายใน
ประการที่สอง มันทำหน้าที่เป็นสารหล่อเย็น โดยกระจายความร้อนที่เกิดขึ้นระหว่างการทำงานได้อย่างมีประสิทธิภาพผ่านการพาความร้อนและอุปกรณ์ทำความเย็นภายนอก (เช่น หม้อน้ำและพัดลม) ทำให้หม้อแปลงไฟฟ้าสามารถรองรับความจุขนาดใหญ่และแรงดันไฟฟ้าสูงได้
ในขณะเดียวกันก็ยับยั้งส่วนโค้งทางไฟฟ้าและปกป้องส่วนประกอบโลหะจากการเกิดออกซิเดชัน

โครงสร้างผลิตภัณฑ์

โครงสร้างหลักของหม้อแปลงไฟฟ้าคือ "ชุดขดลวดแกน" ที่ปิดผนึกอยู่ภายในถังน้ำมันซึ่งเต็มไปด้วยน้ำมันฉนวน เหนือถังเป็นที่กักเก็บน้ำมันสำหรับควบคุมการขยายตัวและการหดตัวของปริมาตรน้ำมันที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ
เพื่อความปลอดภัย ยังมีการติดตั้งรีเลย์แก๊สและวาล์วระบายแรงดัน โดยตัวแรกสามารถตรวจจับก๊าซที่เกิดจากข้อผิดพลาดภายใน และตัวหลังจะปล่อยแรงดันโดยอัตโนมัติเมื่อแรงดันสูงเกินไป

ขอบเขตการใช้งานผลิตภัณฑ์

หม้อแปลงแช่น้ำมันชนิดนี้มีการใช้กันอย่างแพร่หลาย มีความจุขนาดใหญ่ ไฟฟ้าแรงสูง สามารถทนต่อการโอเวอร์โหลด เทคโนโลยีที่เป็นผู้ใหญ่ และอายุการใช้งานยาวนาน เป็น "กำลังหลัก" ในสถานีไฟฟ้าย่อยและโรงไฟฟ้ามาโดยตลอด
ดังนั้นจึงมักใช้ในพื้นที่กลางแจ้งหรือในโรงงานจำหน่ายไฟฟ้าโดยมีมาตรการป้องกันอัคคีภัย
ขณะอยู่ในพื้นที่ภายในอาคารหรือสถานที่ที่มีความต้องการไฟสูงหม้อแปลงชนิดแห้งนิยมใช้กันมากกว่า - แม้ว่าจะมีความจุน้อยกว่าเล็กน้อย แต่ก็ไม่จำเป็นต้องใช้น้ำมัน ไม่ต้องบำรุงรักษา และทนไฟได้ดีกว่า
ทั้งสองมีคุณสมบัติเป็นของตัวเอง และทำงานร่วมกันเพื่อให้การทำงานของโครงข่ายไฟฟ้ามีเสถียรภาพ

หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันทำงานอย่างไร？

หลักการทำงานของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันคือการทำงานร่วมกันระหว่างการเหนี่ยวนำแม่เหล็กไฟฟ้าและระบบฉนวนระบายความร้อนด้วยน้ำมัน หน้าที่หลักประกอบด้วยสองด้าน:

1. การแปลงแม่เหล็กไฟฟ้า

กระแสไฟ AC ถูกป้อนเข้าไปในขดลวดปฐมภูมิ ทำให้เกิดสนามแม่เหล็กในแกนเหล็ก สนามแม่เหล็กนี้จะเหนี่ยวนำแรงดันไฟฟ้าในขดลวดทุติยภูมิและส่งออกไป ขณะเดียวกันก็ได้การควบคุมแรงดันไฟฟ้าผ่านอัตราส่วนของการหมุนของขดลวด

2.กุญแจรับประกันระบบน้ำมัน

ซึ่งแตกต่างไปจากนี้มากที่สุดหม้อแปลงชนิดแห้ง:
● ฉนวนกันความร้อน: ความสามารถในการเป็นฉนวนของน้ำมันมีความแข็งแรงกว่าอากาศมาก สามารถแยกส่วนประกอบไฟฟ้าแรงสูงได้อย่างมีประสิทธิภาพ และป้องกันการอาร์คภายใน
● การกระจายความร้อน: ความร้อนที่เกิดขึ้นระหว่างการทำงานจะถูกถ่ายโอนไปยังน้ำมันในขั้นแรก ซึ่งจะร้อนขึ้นและสูงขึ้น ชนกับผนังถังน้ำมันหรือท่อกระจายความร้อน และเย็นตัวลงและจมลง เกิดการพาความร้อนตามธรรมชาติและขจัดความร้อนออกอย่างต่อเนื่อง หม้อแปลงขนาดใหญ่ยังใช้ปั๊มน้ำมันเพื่อเพิ่มการไหลเวียนส่งผลให้ระบายความร้อนได้ดีขึ้น
● การป้องกันและการตรวจสอบ: น้ำมันไม่เพียงแต่ช่วยชะลอการเสื่อมสภาพของวัสดุและยับยั้งการแพร่กระจายของส่วนโค้งเท่านั้น แต่ยังทำหน้าที่เป็น "สื่อในการวินิจฉัย" อีกด้วย หากมีความร้อนหรือการปล่อยก๊าซผิดปกติภายใน ก๊าซเฉพาะ (เช่น ไฮโดรเจนและอะเซทิลีน) จะละลายในน้ำมัน
ด้วยการทดสอบตัวอย่างน้ำมันเป็นประจำ จึงสามารถตรวจพบอันตรายที่อาจเกิดขึ้นได้ล่วงหน้า
ดังนั้นหม้อแปลงที่แช่น้ำมันจึงมีระบบบูรณาการ "ฉนวน - การกระจายความร้อน - การตรวจสอบ" โดยใช้น้ำมัน นอกเหนือจากแกนกลางของการแปลงแม่เหล็กไฟฟ้า ด้วยเหตุนี้จึงสามารถกลายเป็นอุปกรณ์สำคัญในระบบโครงข่ายไฟฟ้าที่รับงานส่งไฟฟ้าแรงสูงและความจุสูง

เปรียบเทียบกับหม้อแปลงแห้ง

จะดำเนินการปรับแต่ง OEM ได้อย่างไร？

กำหนดความต้องการของลูกค้า

กำหนดพารามิเตอร์หลักที่รับประกันของหม้อแปลง รวมถึงความจุ แรงดันไฟฟ้า ความต้านทานไฟฟ้าลัดวงจร (UK%) การสูญเสียขณะไม่มีโหลด (PO) และการสูญเสียโหลด (PK)

เลือกวัตถุดิบและข้อกำหนดกระบวนการ

แกนกลาง: ใช้แผ่นเหล็กซิลิกอนเกรดที่ระบุ เช่น Nippon Steel 27ZH100 หรือแผ่นเหล็กซิลิกอนที่มีความสามารถในการซึมผ่านสูงในประเทศที่เทียบเท่า 30QG120 และมีการสูญเสียต่ำ
ขดลวด: ตัวนำใช้ทองแดงปลอดออกซิเจน T2 โดยมีลวดทองแดงแบนห่อด้วยกระดาษฉนวน ฉนวนระหว่างทางเลี้ยวใช้กระดาษเคเบิลหนา 0.08 มม.
น้ำมันฉนวน: ใช้น้ำมันฉนวนแร่แนฟเทนิกเบอร์ 25 ต้องผ่านการบำบัดก๊าซและการทำให้แห้งก่อนจัดส่ง โดยมีแรงดันพังทลาย ≥50kV

กำหนดมาตรฐานการกันน้ำกลางแจ้ง

ใช้สีรองพื้นอีพ็อกซี่ที่อุดมด้วยสังกะสี + กระบวนการเคลือบทับหน้าอะคริลิกโพลียูรีเทนกับพื้นผิวด้านนอกของถัง เพื่อเพิ่มประสิทธิภาพการกันน้ำกลางแจ้งของหม้อแปลงจุ่มน้ำมัน

บริการขนส่งสินค้าทางเรือ

ในฐานะโรงงานที่มีประสบการณ์ด้านการส่งออกอย่างยาวนาน Zhejiang Yibaling Power Equipment Co., Ltd. ใช้วิธีการขนส่งและบรรจุภัณฑ์ที่เป็นเอกลักษณ์สำหรับการจัดส่งสินค้า
การบรรจุและการขนส่งหม้อแปลงจุ่มน้ำมันเป็นไปตามขั้นตอนมาตรฐานที่เข้มงวด โดยมุ่งเน้นที่การปกป้องตัวเครื่องหลัก ฉนวนน้ำมัน และส่วนประกอบเสริมจากความเสียหาย ในขณะเดียวกันก็ปรับให้เข้ากับสถานการณ์การขนส่งต่างๆ
บรรจุภัณฑ์แบ่งออกเป็นส่วนประกอบหลักและอุปกรณ์เสริม สำหรับการขนส่งระยะทางสั้นภายในประเทศ ตัวถังหลักจะถูกห่อด้วยฟิล์มพลาสติกกันความชื้นเหนือถังน้ำมัน จากนั้นจึงยึดด้วยผ้าทอหนาหรือผ้าใบกันน้ำ พื้นที่สำคัญทั้งหมด เช่น ส่วนต่อประสานแบบแปลน ขั้วต่อบุชชิ่ง ฯลฯ ได้รับการติดตั้งแยกกันด้วยฝาครอบป้องกันพลาสติกและซีลยาง
การขนถ่ายระหว่างการขนส่งต้องใช้เครนหรือรถยก โดยยึดตามจุดยกและช่องทางแยกที่มีเครื่องหมายอย่างเคร่งครัด รักษาหม้อแปลงในแนวนอนโดยให้มุมเอียงไม่เกิน 15° ห้ามเกี่ยวชิ้นส่วนที่มีช่องโหว่โดยเด็ดขาด

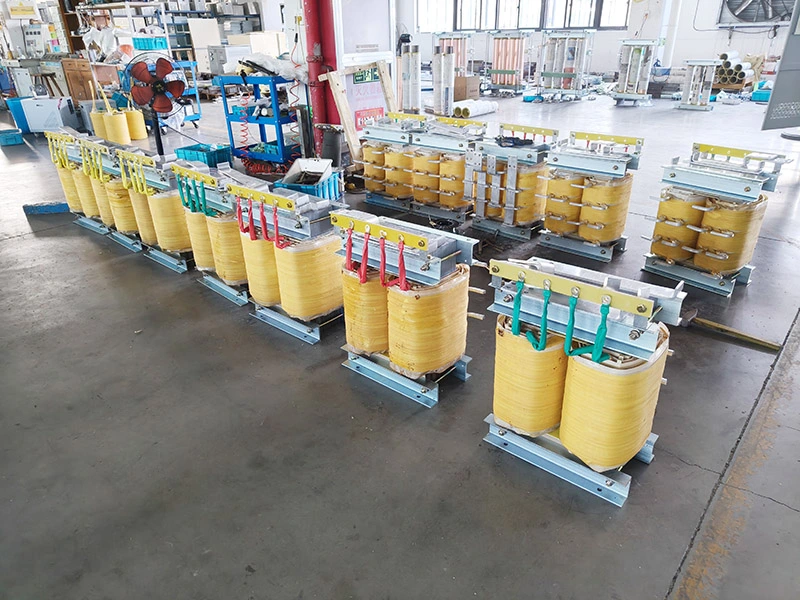

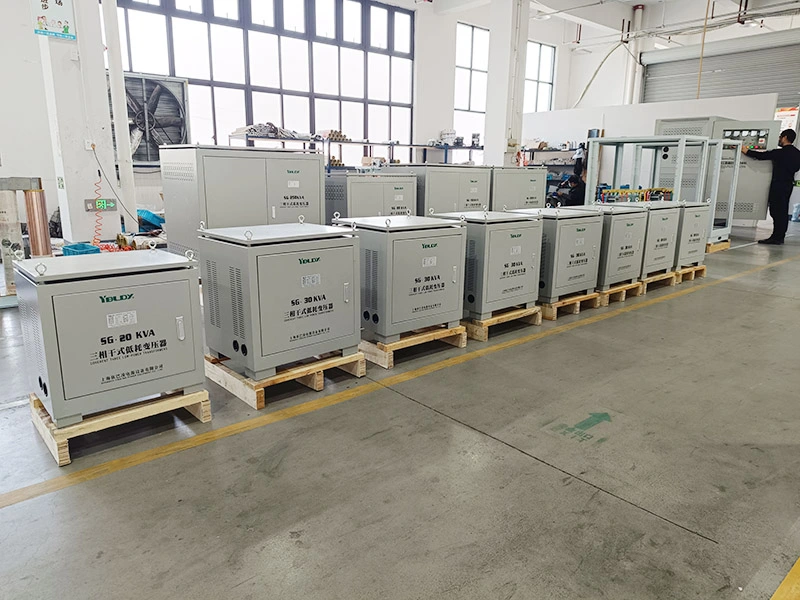

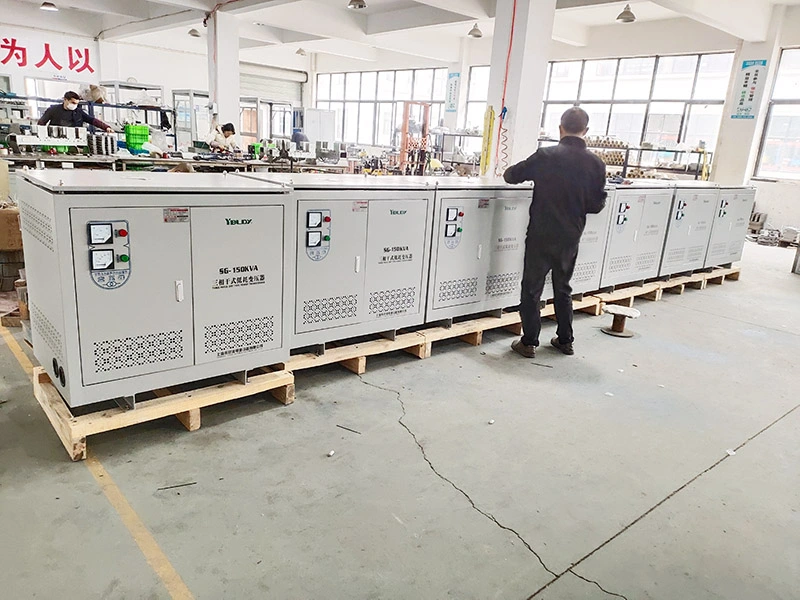

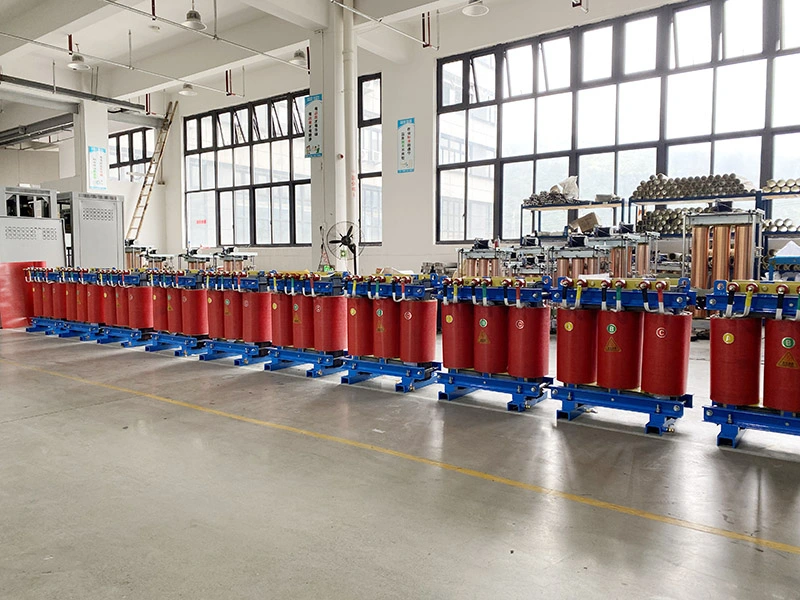

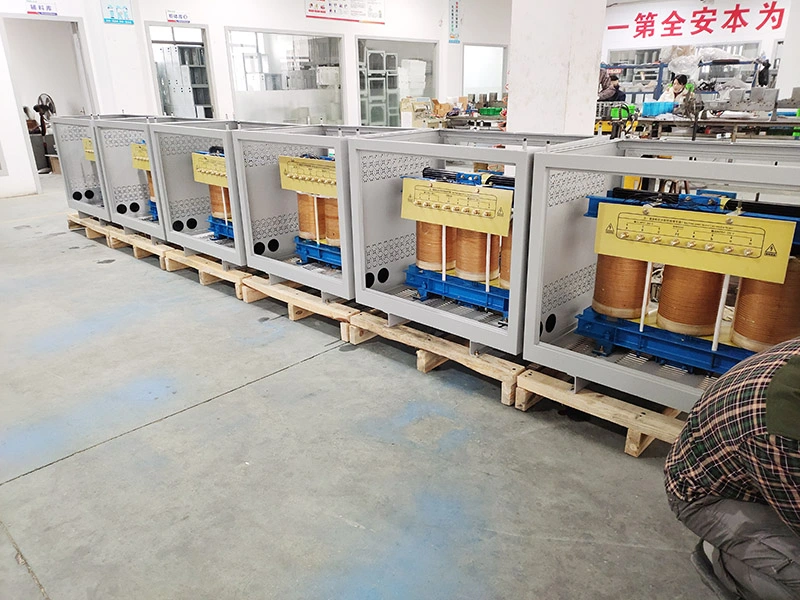

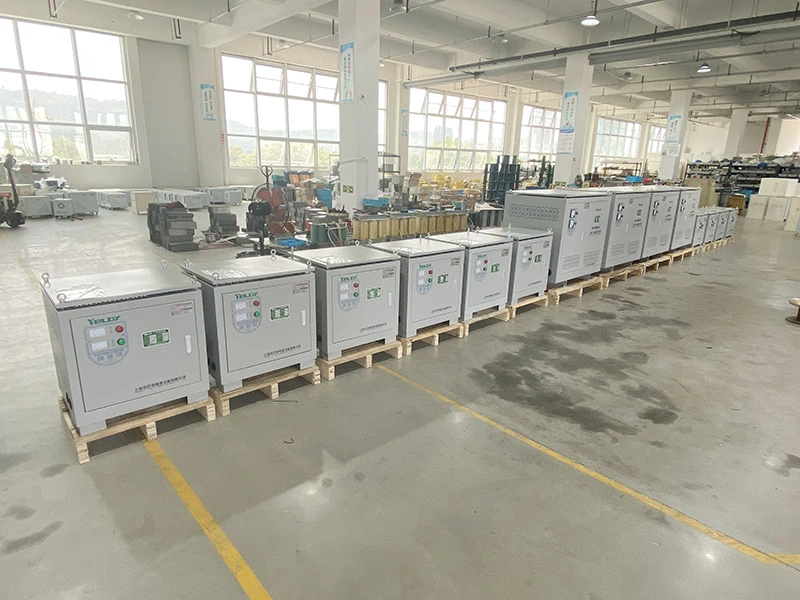

คลังสินค้าของเรา

กระบวนการผลิต

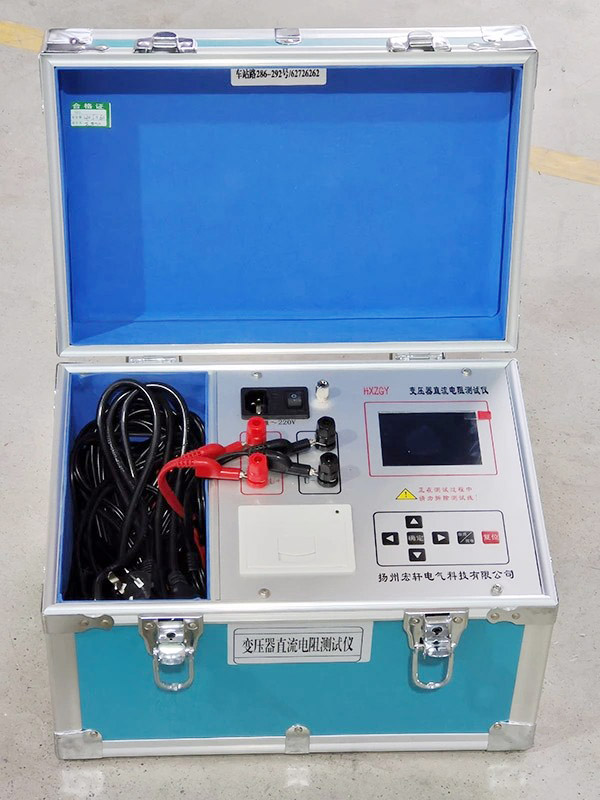

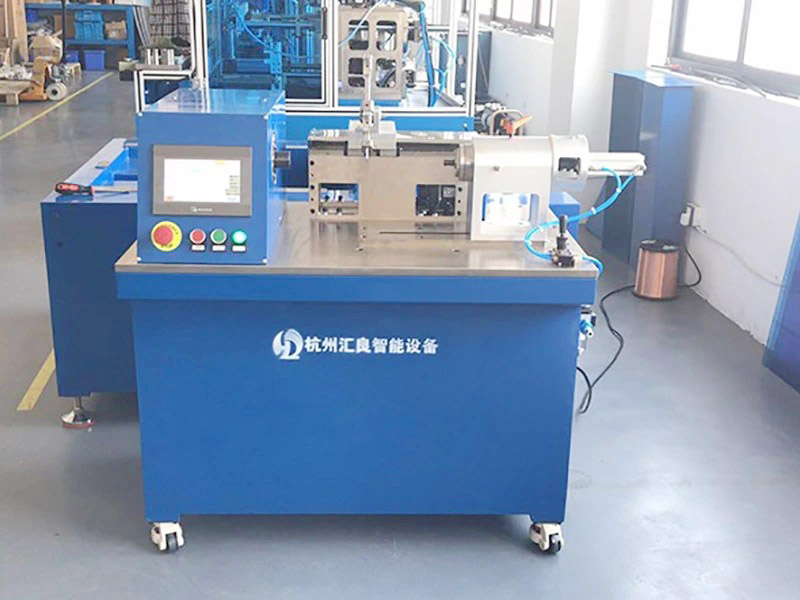

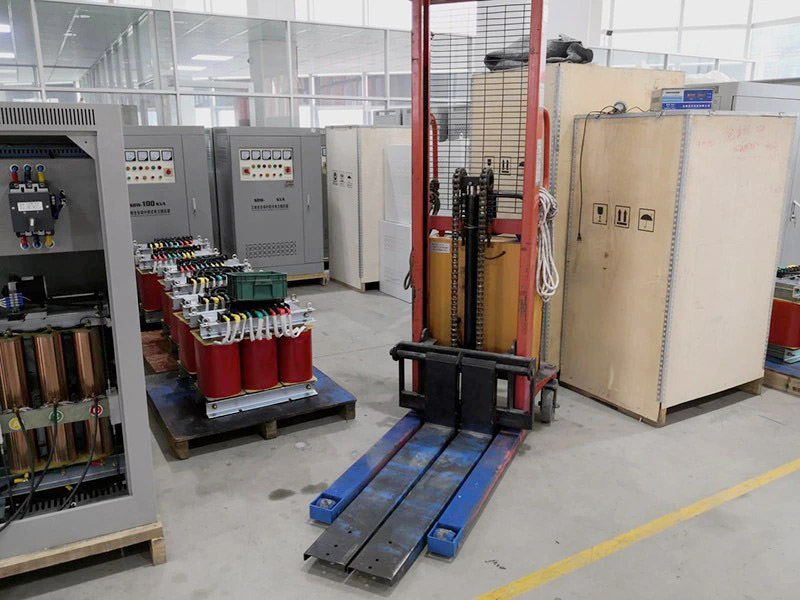

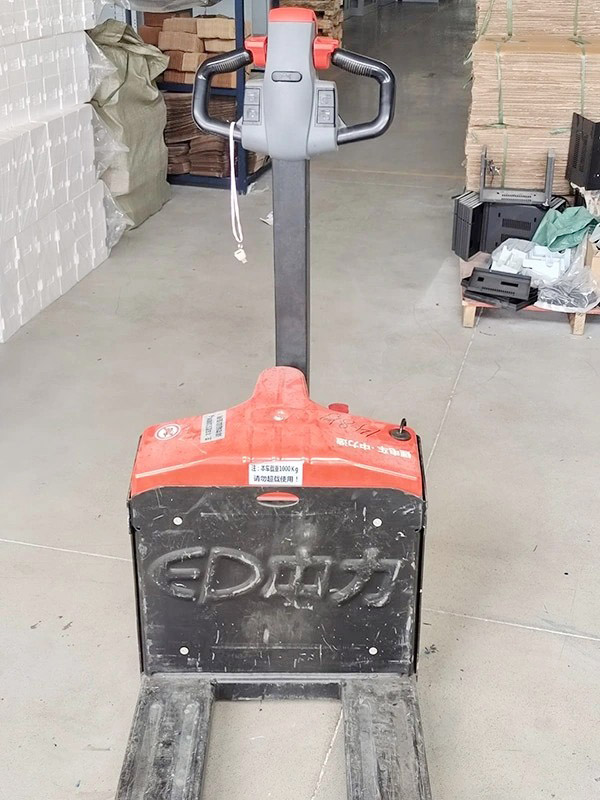

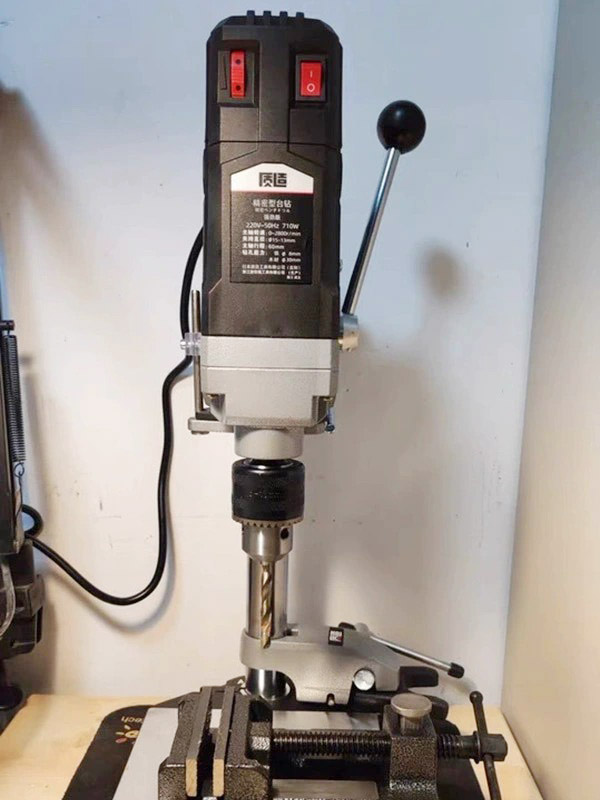

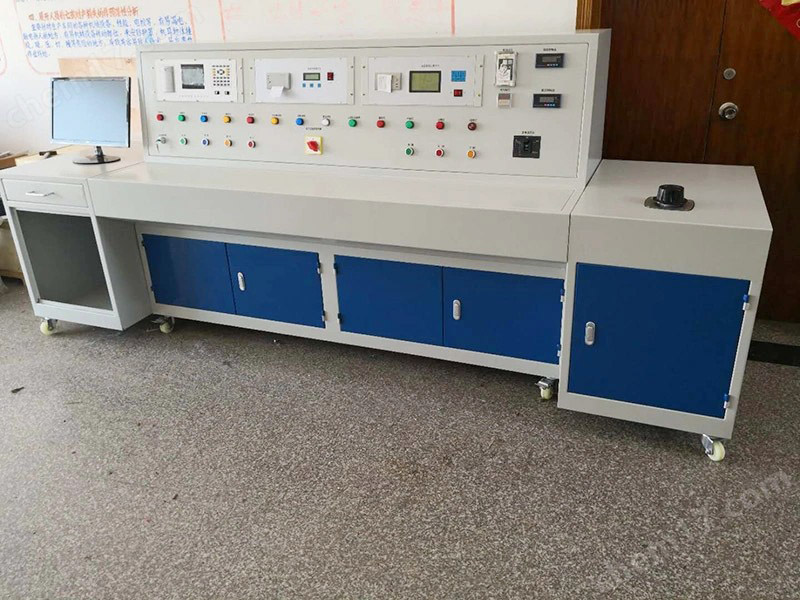

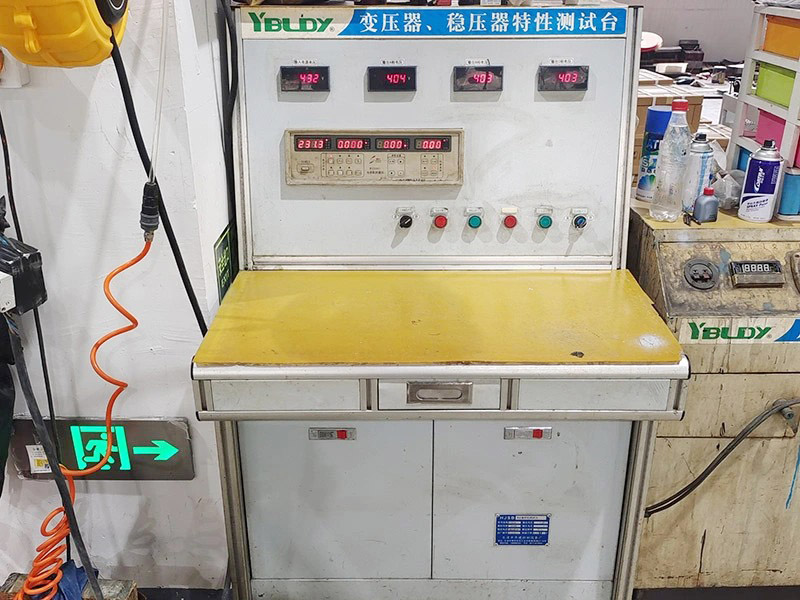

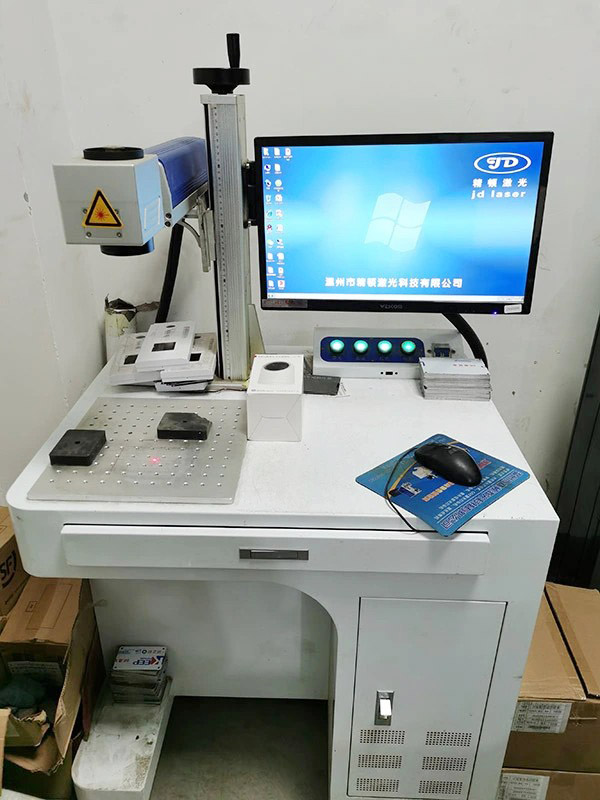

อุปกรณ์การผลิต

ใบรับรอง

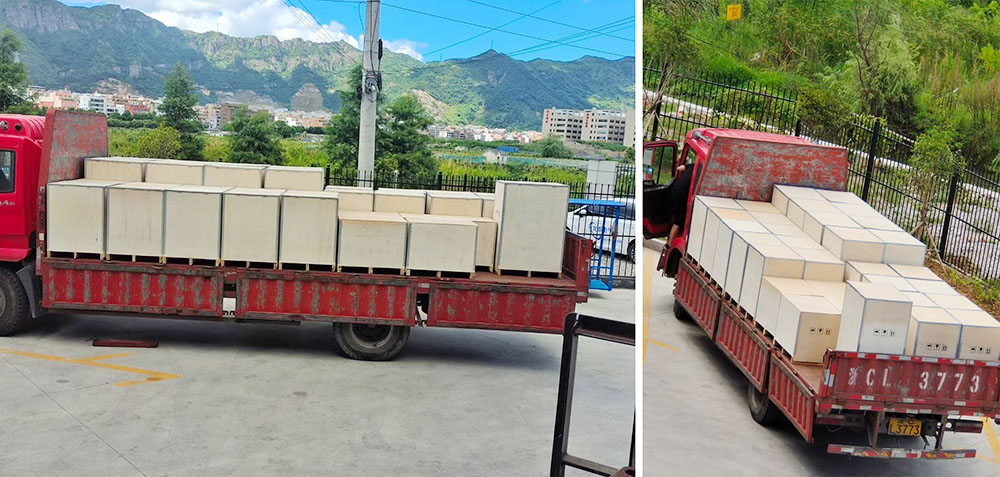

การจัดส่ง
