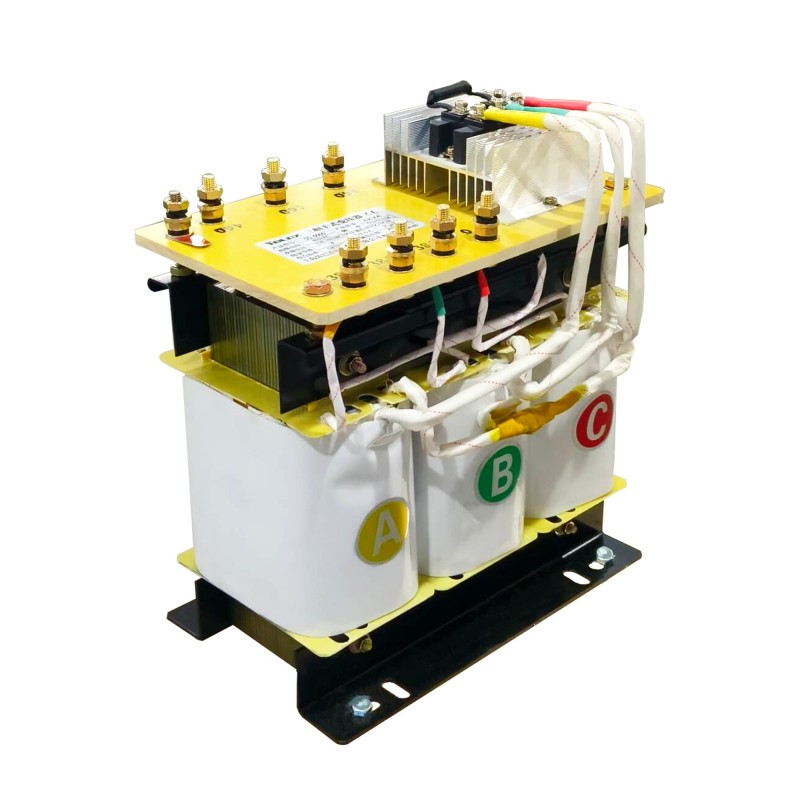

ZSG หม้อแปลงชนิดแห้งสามเฟส

หม้อแปลงชนิดแห้งสามเฟส ZSG เป็นอุปกรณ์ที่แปลงพลังงานกริดให้เป็นพลังงานที่วงจรเรียงกระแสต้องการ และมีการใช้กันอย่างแพร่หลายในสาขาอุตสาหกรรมต่างๆ หน้าที่หลักคือการแปลงไฟ AC เป็นไฟ DC และหม้อแปลงนี้เหมาะสำหรับสถานการณ์การใช้งานที่หลากหลาย รวมถึงการชาร์จแบตเตอรี่ กระแสไฟฟ้าเคมีไฟฟ้า และอุปกรณ์จ่ายไฟวงจรเรียงกระแสอุตสาหกรรมทั่วไป ฯลฯ

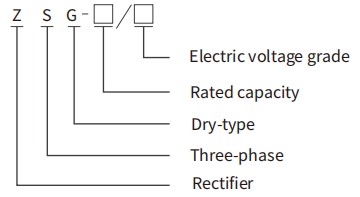

หมายเลขรุ่นและความหมาย

สภาพการทำงานปกติ

เพื่อให้แน่ใจว่าหม้อแปลงชนิดแห้งสามเฟสของ ZSG ทำงานอย่างปลอดภัย เสถียร และมีประสิทธิภาพภายในอายุการใช้งานที่ออกแบบ สภาพแวดล้อมการติดตั้งและการทำงานของหม้อแปลงเหล่านี้จะต้องเป็นไปตามเงื่อนไขขอบเขตที่ชัดเจนชุดหนึ่งอย่างเคร่งครัด

ในแง่ของสภาพภูมิอากาศ ขีดจำกัดบนของอุณหภูมิอากาศรอบๆ ไม่ควรเกิน +40°C อุณหภูมิเฉลี่ยภายใน 24 ชั่วโมงควรควบคุมให้ต่ำกว่า +30°C และอุณหภูมิต่ำสุดไม่ควรต่ำกว่า -5°C

ในเวลาเดียวกัน ความชื้นสัมพัทธ์ของบรรยากาศควรอยู่ที่ ≤50% ที่ +40 ℃ ความชื้นสัมพัทธ์เฉลี่ยรายเดือนสูงสุดในเดือนที่มีฝนตกชุกที่สุดควรได้รับอนุญาตให้ถึง 90% แต่ต้องแน่ใจว่าอุณหภูมิต่ำสุดเฉลี่ยรายเดือนคือ + 25 ℃ เพื่อป้องกันการควบแน่นที่เป็นอันตรายบนพื้นผิว

ในแง่ของสภาพทางภูมิศาสตร์ ตำแหน่งการติดตั้งของหม้อแปลงชนิดแกนสามเฟส ZSG มักจะไม่ควรเกินระดับความสูง 2,000 เมตร หากเกินขีดจำกัดนี้ ความจุและฉนวนจะต้องลดลงและเสริมกำลังให้เหมาะสม

ช่วงเบี่ยงเบนสถานะคงที่ที่อนุญาตของแรงดันไฟฟ้าของแหล่งจ่ายไฟอินพุตคือ ± 5% ของค่าพิกัด เพื่อหลีกเลี่ยงความเสี่ยงของการกระตุ้นแกนกลางมากเกินไป

นอกจากนี้หม้อแปลงจะต้องอยู่ในตำแหน่งที่ไม่มีการสั่นสะเทือนและการกระแทกอย่างรุนแรง มีรากฐานที่มั่นคงและการระบายอากาศที่ดี และอยู่ห่างจากฝุ่นที่เป็นสื่อกระแสไฟฟ้าที่มีฤทธิ์กัดกร่อนหรือก๊าซไวไฟและระเบิดได้

เงื่อนไขเหล่านี้รวมกันเป็นกรอบการทำงานด้านสิ่งแวดล้อมขั้นพื้นฐานสำหรับการดำเนินงานที่เชื่อถือได้ การเบี่ยงเบนจากสภาวะเหล่านี้อาจเร่งการเสื่อมสภาพของฉนวน เพิ่มการสูญเสีย หรือทำให้เกิดข้อผิดพลาดได้ ดังนั้นก่อนการคัดเลือกและทำเลจะต้องได้รับการประเมินและยืนยันอย่างเต็มที่

แกนของหม้อแปลงชนิดแห้งสามเฟส ZSG

แกนหลักของหม้อแปลงชนิดแห้งสามเฟส ZSG เป็นระบบแม่เหล็กไฟฟ้าและเครื่องกลที่ซับซ้อนซึ่งออกแบบมาสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ประกอบด้วยองค์ประกอบการทำงานสี่ส่วนเป็นหลัก

ระบบวงจรแม่เหล็ก: รากฐานสำหรับการส่งผ่านพลังงานโดยใช้แผ่นเหล็กซิลิกอนรีดเย็นคุณภาพสูงที่มีความสามารถในการซึมผ่านแม่เหล็กสูงซึ่งซ้อนกันในลักษณะขั้นบันไดเพื่อสร้างแกนสามคอลัมน์สามเฟส ช่วยให้มั่นใจได้ถึงการทำงานที่มีประสิทธิภาพและการสูญเสียต่ำ

ระบบวงจร: ตัวหลักในการแปลงพลังงาน ขดลวดไฟฟ้าแรงสูงและแรงต่ำมักจะพันด้วยฟอยล์ทองแดงที่ปราศจากออกซิเจน T2 หรือลวดทองแดงแบน และผ่านกระบวนการชุบด้วยแรงดันสุญญากาศ (VPI) ซึ่งจะถูกชุบและบ่มด้วยเรซินทนอุณหภูมิสูงเพื่อสร้างโครงสร้างแบบบูรณาการที่เป็นของแข็ง กันความชื้น และนำความร้อน

นี่คือกุญแจสำคัญในการทำให้หม้อแปลงชนิดแห้งสามเฟสของ ZSG สามารถรองรับโหลดกระแทกได้

ระบบฉนวนและกระจายความร้อน: รับประกันการทำงานที่เชื่อถือได้ ฉนวนระหว่างชั้นและระหว่างทางเลี้ยวที่ประกอบด้วย DMD, Nomex และอื่นๆ ที่ทนทานต่ออุณหภูมิสูง พร้อมด้วยท่อลมหล่อเย็นและอุปกรณ์ระบายความร้อนด้วยอากาศภายในขดลวด จะทำงานร่วมกันเพื่อให้แน่ใจว่าอุณหภูมิที่เพิ่มขึ้นจะถูกควบคุมอุณหภูมิ

ระบบป้องกันและเดินสายไฟขั้นสุดท้ายทางกล: ให้การป้องกันผ่านกล่องหุ้มแผ่นเหล็กเคลือบพลาสติก และให้การเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ผ่านขั้วต่อทองแดงหรือบัสบาร์ที่มีความสามารถในการจ่ายกระแสไฟฟ้าสูง

คำถามที่พบบ่อย

ถาม: เวลาในการจัดส่งเป็นอย่างไร?

ตอบ: โดยปกติจะใช้เวลาประมาณ 30 วันหลังจากยืนยันคำสั่งซื้อแล้ว

ถาม: คุณยอมรับที่จะใช้โลโก้ของเราหรือไม่

ตอบ: หากมีปริมาณที่ดี การทำ OEM ก็ไม่มีปัญหาอย่างแน่นอน

ถาม: คุณมีวาล์วระบายน้ำภายนอกและตัวเก็บตัวอย่างพร้อมกล่องแบบล็อคได้หรือไม่

ตอบ: เรากำลังเริ่มเพิ่มหน่วยสต็อกใหม่มากขึ้นเรื่อยๆ โดยมีวาล์วระบายน้ำภายนอกและตัวเก็บตัวอย่างพร้อมกล่องที่ล็อคได้ รวมถึงเกจภายนอกในกล่องที่ล็อคได้เพื่อความปลอดภัย

ถาม: รับประกันเท่าไหร่?

A: 24 เดือน จัดเตรียมชิ้นส่วนที่เสียหายสำหรับสาเหตุที่ไม่ใช่มนุษย์ภายในหนึ่งปี

ถาม: คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?

ตอบ: เราเป็นโรงงานผลิต
