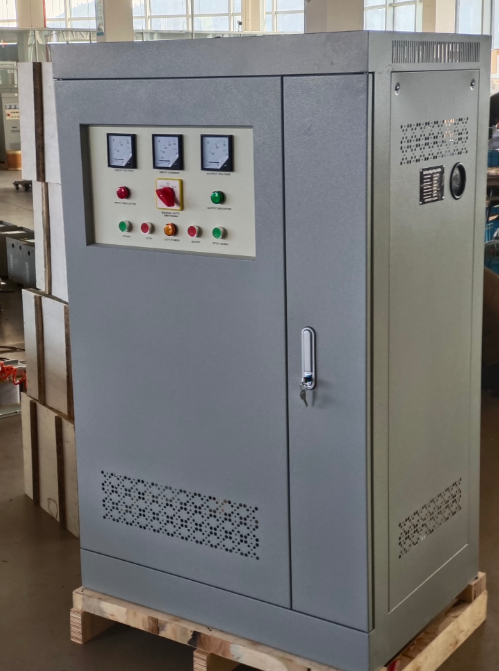

ตัวปรับแรงดันไฟฟ้าชดเชยอัจฉริยะ DBW คืออะไร？

แรงดันไฟฟ้าไม่เสถียร? DBW ครอบคลุมคุณแล้ว

เมื่ออุปกรณ์เฟสเดียวมีขนาดใหญ่ขึ้นและซับซ้อนมากขึ้น ความกระหายในพลังงานสะอาดก็เพิ่มขึ้นตามไปด้วย

เครื่องเจียรที่มีความแม่นยำทำให้ได้ผิวสำเร็จที่ไม่สอดคล้องกัน เครื่องสแกน CT จะแสดงภาพโกสต์ในข้อมูล เครื่องมือในห้องปฏิบัติการดริฟท์กลางการทดลอง เครื่องปรับอากาศจะหยุดทำงานในช่วงชั่วโมงเร่งด่วน ส่งผลให้ทั้งอาคารร้อนและไม่สบายตัว

บ่อยกว่านั้น ปัญหาไม่ได้อยู่ที่อุปกรณ์ แต่เป็นแรงดันไฟฟ้า

แรงดันไฟฟ้าของกริดมีความผันผวนตลอดทั้งวัน ต่ำในช่วงที่มีโหลดสูงสุด สูงในเวลากลางคืน เพิ่มไฟกระชากสตาร์ทอัพจากอุปกรณ์หนักในสายเดียวกัน และคุณภาพของไฟ 220V เฟสเดียวจะมีเสถียรภาพ สำหรับเครื่องใช้ในครัวเรือน แรงดันไฟฟ้าที่ขึ้นลงอาจหมายถึงความแตกต่างระหว่าง “การทำงาน” และ “การทำงานได้แย่นิดหน่อย” สำหรับอุปกรณ์ที่มีความแม่นยำและกำลังสูง? มันเป็นความแตกต่างระหว่างการทำงานและการปิดเครื่อง

Yibaling DBW ตัวปรับแรงดันไฟฟ้าชดเชยอัจฉริยะถูกสร้างขึ้นเพื่อแก้ไขปัญหานั้นอย่างแน่นอน

ยังไงDBW ตัวปรับแรงดันไฟฟ้าชดเชยอัจฉริยะได้ผล

DBW ใช้การควบคุมแรงดันไฟฟ้าประเภทการชดเชย — วิธีการที่ได้รับการพิสูจน์แล้วแบบเดียวกับตัวปรับความเสถียรประเภทเซอร์โว แต่มีความจุดีกว่าและประสิทธิภาพสูงกว่า

ระบบประกอบด้วยสี่ส่วนหลัก:

หม้อแปลงชดเชย

ติดต่อตัวควบคุมแรงดันไฟฟ้า

วงจรควบคุมอัตโนมัติ

เซอร์โวมอเตอร์พร้อมกลไกขับเคลื่อนลดความเร็ว

ขดลวดทุติยภูมิของหม้อแปลงชดเชยเชื่อมต่อแบบอนุกรมกับวงจรหลัก ขดลวดปฐมภูมิเชื่อมต่อกับเอาต์พุตของตัวควบคุมหน้าสัมผัส

วงจรการทำงานมีลักษณะดังนี้:

ขั้นตอนที่ 1 – การสุ่มตัวอย่างตามเวลาจริง

วงจรควบคุมจะสุ่มตัวอย่างแรงดันไฟฟ้าจากเอาต์พุตสเตบิไลเซอร์อย่างต่อเนื่อง โดยตรวจสอบว่าเอาต์พุตค้างอยู่ที่ค่าที่ตั้งไว้หรือไม่

ขั้นตอนที่ 2 - การคำนวณส่วนเบี่ยงเบน

สัญญาณตัวอย่างจะได้รับการประมวลผลเพื่อกำหนดว่าเอาต์พุตเบี่ยงเบนไปจากค่าเป้าหมายมากน้อยเพียงใด

ขั้นตอนที่ 3 – คำสั่งการปรับ

วงจรควบคุมจะส่งสัญญาณให้เซอร์โวมอเตอร์หมุน มอเตอร์จะเคลื่อนแปรงคาร์บอนไปตามพื้นผิวขดลวดของตัวควบคุมหน้าสัมผัสผ่านตัวลดความเร็วและการขับเคลื่อนด้วยโซ่

ขั้นตอนที่ 4 - การแก้ไขการชดเชย

ตำแหน่งใหม่ของแปรงถ่านจะเปลี่ยนแรงดันไฟฟ้าเอาท์พุตของตัวควบคุมหน้าสัมผัส ซึ่งจะเปลี่ยนแรงดันไฟฟ้าทั่วทั้งขดลวดปฐมภูมิของหม้อแปลงชดเชย ขดลวดทุติยภูมิซึ่งเชื่อมต่อแบบอนุกรมกับวงจรหลัก จะเพิ่มหรือลบแรงดันไฟฟ้าตามความจำเป็นเพื่อนำเอาท์พุตกลับไปที่ค่าที่ตั้งไว้

วงจรวงปิดนี้ทำงานอย่างต่อเนื่อง: มอนิเตอร์ → คำนวณ → ปรับ → มอนิเตอร์อีกครั้ง โดยทั่วไปเวลาตอบสนองจะต่ำกว่า 1.5 วินาทีสำหรับการเปลี่ยนแปลงแรงดันไฟฟ้าอินพุต 10%

คุณสมบัติหลักที่สำคัญจริงๆ

ความจุขนาดใหญ่ประสิทธิภาพสูง

ซีรีส์ DBW ครอบคลุมขนาด 10kVA ถึง 180kVA โดยมีประสิทธิภาพการโหลดเต็มที่สูงกว่า 95% บางรุ่นสูงถึง 98% สามารถรองรับงานหนักได้โดยไม่สิ้นเปลืองพลังงาน

ไม่มีการบิดเบือนรูปคลื่น

รูปคลื่นเอาต์พุตตรงกับรูปคลื่นอินพุตทุกประการ ไม่มีการเพิ่มฮาร์โมนิค ไม่มีการบิดเบือน สำหรับอุปกรณ์สร้างภาพทางการแพทย์และเครื่องมือที่มีความแม่นยำ เรื่องนี้สำคัญมาก ความบิดเบี้ยวส่งผลโดยตรงต่อคุณภาพของภาพและความแม่นยำในการวัด

ใช้งานได้กับโหลดทุกประเภท

ตัวต้านทาน (เครื่องทำความร้อน ไฟส่องสว่าง) อุปนัย (มอเตอร์ คอมเพรสเซอร์) คาปาซิทีฟ (ธนาคารตัวเก็บประจุ) — DBW จัดการทั้งหมด โคลงหนึ่งอันโหลดใดก็ได้

จัดการกับไฟกระชากสตาร์ทอัพ

มอเตอร์และคอมเพรสเซอร์ขนาดใหญ่ดึงกระแสไฟมหาศาลเมื่อสตาร์ท DBW ดูดซับไฟกระชากนั้นโดยไม่สะดุดหรือปิดเครื่อง

การป้องกันที่ครอบคลุม

แรงดันไฟเกิน, แรงดันตก, การสูญเสียเฟส, ลำดับเฟสผิด, กระแสไฟเกิน, ไฟฟ้าลัดวงจร — มีการป้องกันทั้งหมด เมื่อกริดทำงานผิดปกติ DBW จะตัดเอาท์พุตก่อนและปกป้องอุปกรณ์ของคุณ บางรุ่นมีช่องจ่ายไฟแบบคู่ - เสถียรและจ่ายไฟหลักโดยตรง - พร้อมการทำงานแบบแมนนวลหรือแบบอัตโนมัติที่เลือกได้

ที่ไหนDBW แรงดันไฟฟ้าชดเชยอัจฉริยะเสถียรไปไหม?

เกือบทุกที่ที่ต้องการเสถียรภาพแรงดันไฟฟ้าสูงเฟสเดียว

การผลิตที่แม่นยำ – เครื่องจักร CNC, เครื่องเจียรที่มีความแม่นยำ, อุปกรณ์ EDM, เครื่องตัดเลเซอร์ ความไม่เสถียรของแรงดันไฟฟ้าส่งผลต่อความแม่นยำในการตัดเฉือน อัตราเศษเหล็กเพิ่มขึ้น อัตรากำไรลดลง

อุปกรณ์ทางการแพทย์ – เครื่องสแกน CT, ระบบเอ็กซ์เรย์, อัลตราซาวนด์, ระบบสนับสนุน MRI อุปกรณ์สร้างภาพทางการแพทย์มีความไวต่อคุณภาพไฟฟ้าอย่างมาก ความผันผวนของแรงดันไฟฟ้าทำให้เกิดความผิดปกติของภาพที่อาจส่งผลต่อการวินิจฉัย

ห้องปฏิบัติการและ R&D – เครื่องมือวิเคราะห์ แท่นทดสอบ ระบบการวัด ข้อมูลที่เลื่อนลอยและการทดลองที่ล้มเหลวในการเสียเวลา ตัวอย่าง และเงินช่วยเหลือ

สิ่งอำนวยความสะดวกเชิงพาณิชย์และสาธารณะ – เครื่องปรับอากาศส่วนกลาง ลิฟต์ เครื่องพิมพ์หน้ากว้าง ห้องสื่อสาร ศูนย์ข้อมูล เมื่อสิ่งเหล่านี้หยุด ทั้งอาคารก็หยุดตามพวกเขาด้วย

พื้นที่อุตสาหกรรมและเหมืองแร่ – สายการผลิต เครื่องจักรสิ่งทอ เครื่องผสม รอก อุปกรณ์เชื่อม สายไม่สามารถหยุดและแรงดันไฟฟ้าไม่สามารถเดินได้

โดยเฉพาะอย่างยิ่งสำหรับผู้ใช้ที่ปลายสายจำหน่ายไฟฟ้าแรงต่ำ — ห่างไกลจากสถานีย่อย สายไฟยาว แรงดันไฟฟ้าพื้นฐานต่ำ เมื่อโหลดเปลี่ยนแปลง แรงดันไฟแกว่งจะแย่ลง ช่วงอินพุตกว้างของ DBW (เฟสเดียว 176V 264V) จัดการได้อย่างน่าเชื่อถือ

วิธีการเลือกสิ่งที่ถูกต้องDBW ตัวปรับแรงดันไฟฟ้าชดเชยอัจฉริยะ

สองสิ่งที่สำคัญที่สุด: ความจุ (kVA) และช่วงแรงดันไฟฟ้าอินพุต

ความจุ – เพิ่มพลังรวมของทุกสิ่งที่คุณเชื่อมต่อ จากนั้นเพิ่มส่วนต่าง 30% มอเตอร์และคอมเพรสเซอร์ดึงกระแสไฟที่ทำงานหลายครั้งเมื่อสตาร์ท ทำให้มีที่ว่างเพียงพอ

ความจุ DBW มาตรฐาน: 10kVA ถึง 180kVA ไม่แน่ใจว่าอันไหนเหมาะกับ? ส่งรายการอุปกรณ์ของคุณไปที่ฝ่ายขาย Yibaling — พวกเขาจะปรับขนาดให้คุณ

ช่วงแรงดันไฟฟ้าอินพุต – รุ่นมาตรฐานครอบคลุมเฟสเดียว 176V 264V หากไซต์ของคุณมีการแกว่งที่กว้างกว่า — เส้นอุปทานที่ยาว, สถานที่ห่างไกล, กริดที่อ่อนแอ — สามารถขอช่วงอินพุตที่กว้างขึ้นได้

แรงดันไฟขาออก – เอาต์พุตมาตรฐานคือ 1 เฟส 220V ความแม่นยำในการควบคุมสามารถตั้งค่าได้ระหว่าง ±1% ถึง ±5% ค่าเริ่มต้นจากโรงงานมักจะอยู่ที่ ±3% หากคุณต้องการความแม่นยำที่มากขึ้น เพียงระบุเมื่อสั่งซื้อ

สภาพแวดล้อมการติดตั้ง – DBW ได้รับการออกแบบมาสำหรับการติดตั้งภายในอาคาร อุณหภูมิแวดล้อม -15°C ถึง +40°C ความชื้นสัมพัทธ์ต่ำกว่า 90% โดยไม่มีก๊าซที่มีฤทธิ์กัดกร่อน ไอน้ำ คราบสารเคมี ฝุ่น หรือสารปนเปื้อนที่ระเบิดได้/นำไฟฟ้า สถานที่ควรปราศจากการสั่นสะเทือนหรือการกระแทกอย่างรุนแรง

ความคิดสุดท้าย

ตัวปรับแรงดันไฟฟ้าชดเชยอัจฉริยะ DBW ไม่มีหน้าจอสัมผัส มันไม่ได้เชื่อมต่อกับ Wi Fi มันไม่ได้ทำให้พาดหัวข่าว

สิ่งที่ทำตรงไปตรงมา: ทำให้แรงดันไฟฟ้าเฟสเดียวมีความเสถียร เชื่อถือได้และต่อเนื่อง

สำหรับโรงงาน โรงพยาบาล และห้องปฏิบัติการที่ต้องต่อสู้กับปัญหาไฟฟ้าที่ไม่เสถียรมานานหลายปี ความแตกต่างจะเกิดขึ้นทันที อุปกรณ์หยุดทำงาน การผลิตหยุดหยุดลง ผู้คนเลิกกังวลเกี่ยวกับแรงดันไฟฟ้าที่ลดลงครั้งต่อไป

มันไม่ใช่อุปกรณ์ที่ฉูดฉาดที่สุดบนพื้นโรงงาน แต่เป็นสิ่งที่ทำให้ทุกอย่างทำงานต่อไป
