หม้อแปลงไฟฟ้าระบบจำหน่าย S11 คืออะไรและเหตุใดจึงสำคัญ?

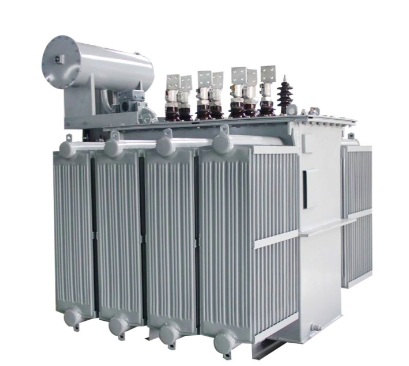

หม้อแปลงไฟฟ้าระบบจำหน่าย S11 เป็นหม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันสามเฟส ซึ่งได้รับการออกแบบมาเพื่อลดระดับพลังงานแรงดันไฟฟ้าปานกลาง—โดยทั่วไปคือ 10kV หรือ 6kV—เป็นระดับแรงดันต่ำที่ใช้โดยโรงงาน อาคาร และชุมชน มีให้เลือกทั้งแบบปิดสนิทและแบบถังอนุรักษ์ เป็นการอัพเกรดโดยตรงจากซีรีส์ S9 รุ่นเก่า ทำให้สูญเสียน้อยลงและประหยัดการดำเนินงานดีขึ้น

อะไรทำให้ S11 แตกต่างจากรุ่นก่อนๆ?

เมื่อเทียบกับซีรีส์ S9 แล้ว S11 จะลดการสูญเสียขณะไม่มีโหลดประมาณ 30% และกระแสไฟขณะไม่มีโหลดประมาณ 50%–70% นั่นไม่ใช่การปรับปรุงเล็กๆ น้อยๆ แต่เป็นความแตกต่างที่มีนัยสำคัญในด้านต้นทุนการดำเนินงาน วันแล้ววันเล่า ปีแล้วปีเล่า

ทำไมเรื่องนั้นถึงสำคัญ?

เพราะหม้อแปลงไม่หลับ พวกเขาทำงานตลอด 24 ชั่วโมงทุกวัน 365 วันต่อปี หม้อแปลงไฟฟ้าที่สิ้นเปลืองพลังงานน้อยลงเมื่อไม่ได้ใช้งานจะช่วยประหยัดเงินได้ทุกวัน อายุการใช้งานยาวนานกว่า 20 ถึง 30 ปี การประหยัดเหล่านั้นรวมกันเป็นตัวเลขที่สำคัญ

กล่าวโดยย่อ: S11 มอบความน่าเชื่อถือของหม้อแปลงจุ่มน้ำมันโดยมีประสิทธิภาพดีกว่ารุ่นที่เปลี่ยนอย่างเห็นได้ชัด

อย่างไร.S11 หม้อแปลงไฟฟ้าระบบจำหน่ายได้ผล

หลักการทำงานคือการเหนี่ยวนำแม่เหล็กไฟฟ้า เช่นเดียวกับหม้อแปลงใดๆ แต่ S11 มีการปรับปรุงการออกแบบหลายประการที่ช่วยเพิ่มประสิทธิภาพและความน่าเชื่อถือ

ขั้นตอนที่ 1 – แกนกลาง

แกนทำจากเหล็กซิลิคอนเกรดรีดเย็นคุณภาพสูง ประกอบกับโครงสร้างข้อต่อแบบลดมุม 45° การออกแบบนี้ช่วยลดความต้านทานแม่เหล็กและการสูญเสียกระแสไหลวน บางรุ่นใช้แกนพันที่สร้างด้วยอุปกรณ์พิเศษ ทำให้เกิดวงจรแม่เหล็กแบบปิดโดยไม่มีข้อต่อชน ซึ่งช่วยลดการสูญเสียและเสียงรบกวนอีกด้วย

ขั้นตอนที่ 2 - ขดลวด

หม้อแปลงไฟฟ้าใช้ขดลวดทองแดงพร้อมฉนวนที่ได้รับการปรับปรุงและวัสดุชิ้นส่วนที่ใช้งานอยู่ โครงสร้างรองรับคอยล์ได้รับการออกแบบให้มีความเสถียรสูง ปรับปรุงความน่าเชื่อถือในการปฏิบัติงาน

ขั้นตอนที่ 3 - ถังที่ปิดสนิท

แทนที่จะใช้ถังเก็บน้ำมันแบบดั้งเดิม S11 หลายรุ่นใช้ถังน้ำมันลูกฟูกที่มีโครงสร้างปิดผนึกสนิท ลอนจะขยายและหดตัวตามการเปลี่ยนแปลงของอุณหภูมิน้ำมัน โดยจะชดเชยการเปลี่ยนแปลงของปริมาตรโดยอัตโนมัติ ซึ่งหมายความว่าน้ำมันจะถูกผนึกให้ห่างจากอากาศอย่างถาวร เพื่อป้องกันความชื้นซึมเข้าไปและชะลอการเกิดออกซิเดชันของน้ำมัน

ขั้นตอนที่ 4 - การระบายความร้อน

ความเย็นคือ ONAN — น้ำมันธรรมชาติ อากาศเป็นธรรมชาติ ไม่มีพัดลม ไม่มีปั๊ม ไม่มีชิ้นส่วนที่เคลื่อนไหวเพิ่มเติม หม้อแปลงไฟฟ้าอาศัยการพาความร้อนตามธรรมชาติผ่านผนังถังลูกฟูกเพื่อกระจายความร้อน

ผลลัพธ์: หม้อแปลงไฟฟ้าทำงานได้อย่างมีประสิทธิภาพ ปิดผนึก และต้องการการบำรุงรักษาเพียงเล็กน้อย

ประเภทและพิกัดทั่วไปของหม้อแปลง S11

ซีรีส์ S11 มีจำหน่ายในช่วงความจุที่กว้าง โดยทั่วไปตั้งแต่ 10kVA ถึง 2500kVA

ทำไมS11 หม้อแปลงไฟฟ้าระบบจำหน่ายวัตถุ

เพราะหม้อแปลงที่กินไฟน้อยกว่าและใช้งานได้นานกว่าคือหม้อแปลงที่ประหยัดเงิน

นี่คือสิ่งที่ทำให้ S11 เป็นตัวเลือกที่ดีสำหรับเครือข่ายการกระจายสินค้า:

1. ลดการสูญเสียโหลด

แกนขั้นบันไดและเหล็กซิลิกอนเกรดสูงช่วยลดการสูญเสียโหลดได้ประมาณ 30% เมื่อเทียบกับซีรีส์ S9 สำหรับหม้อแปลงที่ทำงานตลอด 24 ชั่วโมงทุกวัน ถือเป็นการประหยัดอย่างแท้จริงและวัดผลได้

2. ลดกระแสโหลดลง

ไม่มีกระแสโหลดลดลง 50%–70% ปรับปรุงตัวประกอบกำลังและลดการสูญเสียต้นทาง

3. โครงสร้างที่ปิดสนิท

ถังกระดาษลูกฟูกปิดสนิท ไม่มีช่องระบายอากาศ ไม่มีตัวเก็บรักษา น้ำมันไม่สัมผัสกับอากาศ ซึ่งหมายความว่าฉนวนน้ำมันจะเสื่อมสภาพช้าลง โดยคงความเป็นฉนวนไว้ตลอดอายุการใช้งานของหม้อแปลง

4. ลดเสียงรบกวน

ระดับเสียงรบกวนลดลง 5 10dB เมื่อเทียบกับการออกแบบรุ่นก่อนๆ ทำให้ S11 เหมาะสำหรับการติดตั้งใกล้พื้นที่อยู่อาศัยมากขึ้น

5. อายุการใช้งานยาวนาน

เนื่องจากน้ำมันถูกปิดผนึกจากอากาศและความชื้น ระบบฉนวนของหม้อแปลงจึงเสื่อมสภาพช้าลง S11 ได้รับการออกแบบมาเพื่อให้บริการ 20 30 ปี โดยมีการบำรุงรักษาเพียงเล็กน้อย

6. การบำรุงรักษาต่ำ

ไม่ต้องเก็บตัวอย่างน้ำมัน ไม่ต้องเติม ไม่ต้องบำรุงรักษา การออกแบบที่ปิดสนิทหมายความว่าการบำรุงรักษาตามปกติส่วนใหญ่จำกัดอยู่เพียงการทำความสะอาดภายนอกและการตรวจสอบตามระยะเท่านั้น

7. ช่วงการใช้งานที่กว้าง

หม้อแปลง S11 เหมาะสำหรับโรงงาน เหมืองแร่ โรงงานปิโตรเคมี การจำหน่ายอุตสาหกรรมและเกษตรกรรม และการใช้งานด้านพลังงานและแสงสว่าง

การเลือกหม้อแปลง S11 ที่เหมาะสม

การเลือกหม้อแปลง S11 จำเป็นต้องมีความจุ แรงดันไฟฟ้า และสภาพแวดล้อมที่ตรงกับการใช้งานของคุณ

ขั้นตอนที่ 1 — กำหนดภาระของคุณ

เพิ่มการใช้พลังงานของอุปกรณ์ทั้งหมดที่จะเชื่อมต่อ ใช้หลักประกันความปลอดภัย—โดยทั่วไปคือ 20 30% สำหรับการขยายในอนาคต

พิกัดมาตรฐาน S11: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA

ขั้นตอนที่ 2 — ระบุแรงดันไฟฟ้าหลักและรอง

ขั้นตอนที่ 3 — เลือกกลุ่มการเชื่อมต่อ

Dyn11 — แนะนำสำหรับการใช้งานส่วนใหญ่ การเชื่อมต่อไฟฟ้าแรงสูงแบบเดลต้าเป็นเส้นทางสำหรับกระแสฮาร์มอนิกและปรับปรุงความสามารถในการลัดวงจร

Yyn0 — เรียบง่ายกว่า แต่ไม่เหมาะกับโหลดที่ไม่สมดุล

ขั้นตอนที่ 4 — ตรวจสอบสภาพแวดล้อมการติดตั้ง

ขั้นตอนที่ 5 — พิจารณาประเภทของถัง

ปิดผนึกสนิท (ถังลูกฟูก) — แนะนำสำหรับการใช้งานส่วนใหญ่ ไม่มีการสัมผัสกับน้ำมัน, อายุน้ำมันช้าลง, การบำรุงรักษาน้อยที่สุด

ถังเก็บน้ำมัน — การออกแบบแบบดั้งเดิมพร้อมถังเก็บน้ำมันและช่องระบายอากาศ ต้องมีการตรวจสอบและบำรุงรักษาระดับน้ำมันเป็นระยะ

ขั้นตอนที่ 6 — ยืนยันอุปกรณ์ป้องกัน

สำหรับการใช้งานที่สำคัญ ให้พิจารณา:

รีเลย์แก๊สและอุปกรณ์ระบายแรงดัน (สำหรับยูนิตขนาดใหญ่)

เครื่องตรวจวัดอุณหภูมิพร้อมหน้าสัมผัสสัญญาณเตือนระยะไกล

รีเลย์ Buchholz สำหรับการตรวจจับข้อผิดพลาด

ความคิดสุดท้าย

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบฝังน้ำมัน S11 แสดงถึงการปรับปรุงประสิทธิภาพอย่างมีนัยสำคัญเหนือรุ่น S9 และ S10 รุ่นก่อนหน้า เนื่องจากไม่มีการสูญเสียโหลดลดลงประมาณ 30% และไม่มีกระแสไฟฟ้าโหลดลดลง 50%–70% จึงทำให้ต้นทุนการดำเนินงานลดลงและความน่าเชื่อถือที่ดีกว่ารุ่นที่เปลี่ยน

สิ่งที่ทำให้ S11 ใช้งานได้จริงเป็นพิเศษคือโครงสร้างที่ปิดสนิท ด้วยการแยกน้ำมันออกจากอากาศและความชื้น การออกแบบถังแบบปิดผนึกช่วยชะลอการเสื่อมสภาพของน้ำมัน ยืดอายุของฉนวน และแทบไม่ต้องบำรุงรักษาตามปกติ สำหรับการติดตั้งภายนอกอาคารในสถานที่ห่างไกล นี่เป็นข้อได้เปรียบที่สำคัญ

S11 ไม่ใช่หม้อแปลงรุ่นใหม่ล่าสุดในตลาด ถูกแทนที่ด้วยประสิทธิภาพด้วย S13, S20 และการออกแบบที่ใหม่กว่า แต่ยังคงเป็นอุปกรณ์ที่ได้รับการพิสูจน์แล้ว เชื่อถือได้ และคุ้มค่าสำหรับการติดตั้งนับล้านทั่วโลก

สำหรับโครงการที่ทั้งงบประมาณและความน่าเชื่อถือมีความสำคัญ เช่น การอัพเกรดหม้อแปลงรุ่นเก่า การเปลี่ยนหน่วยที่ล้มเหลว หรือการสร้างเครือข่ายการกระจายสินค้าใหม่ที่มีข้อจำกัดด้านต้นทุนตามความเป็นจริง S11 ยังคงเป็นตัวเลือกที่แข็งแกร่งและสมเหตุสมผล

ไม่มีการสูญเสียที่ต่ำที่สุดเท่าที่เคยมีมาของหม้อแปลงไฟฟ้า แต่มีการสูญเสียน้อยกว่า S9 ที่ถูกแทนที่อย่างเห็นได้ชัด และความแตกต่างนั้นแสดงอยู่ในค่าไฟฟ้าเดือนแล้วเดือนปีแล้วปีเล่า
