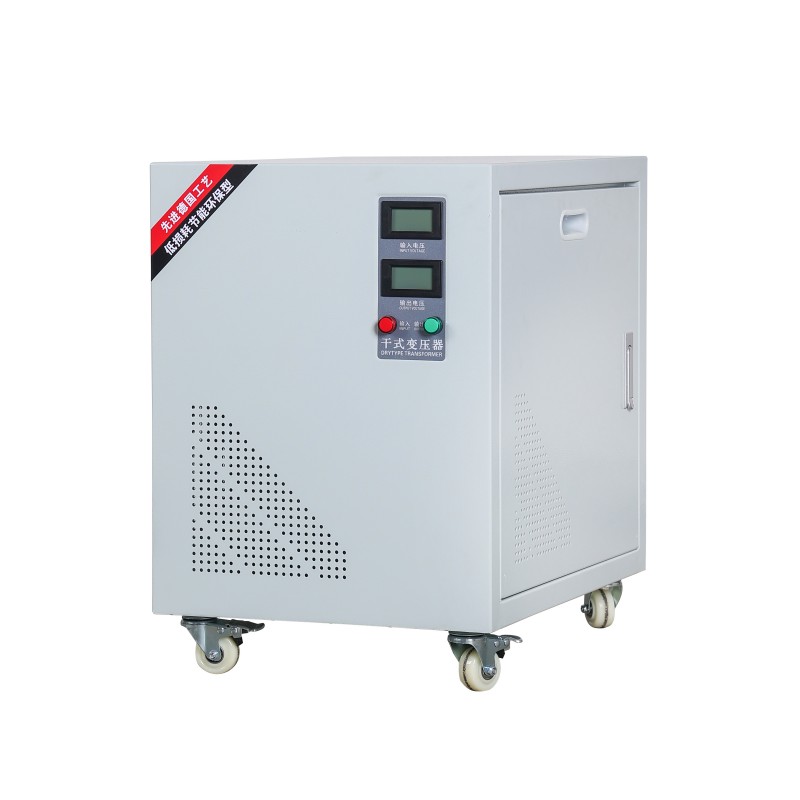

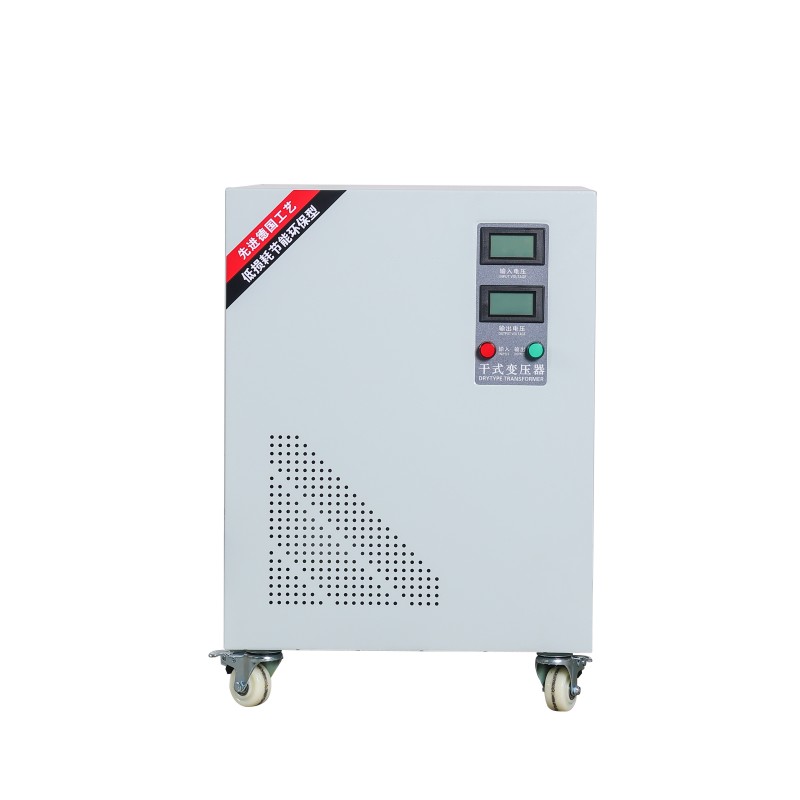

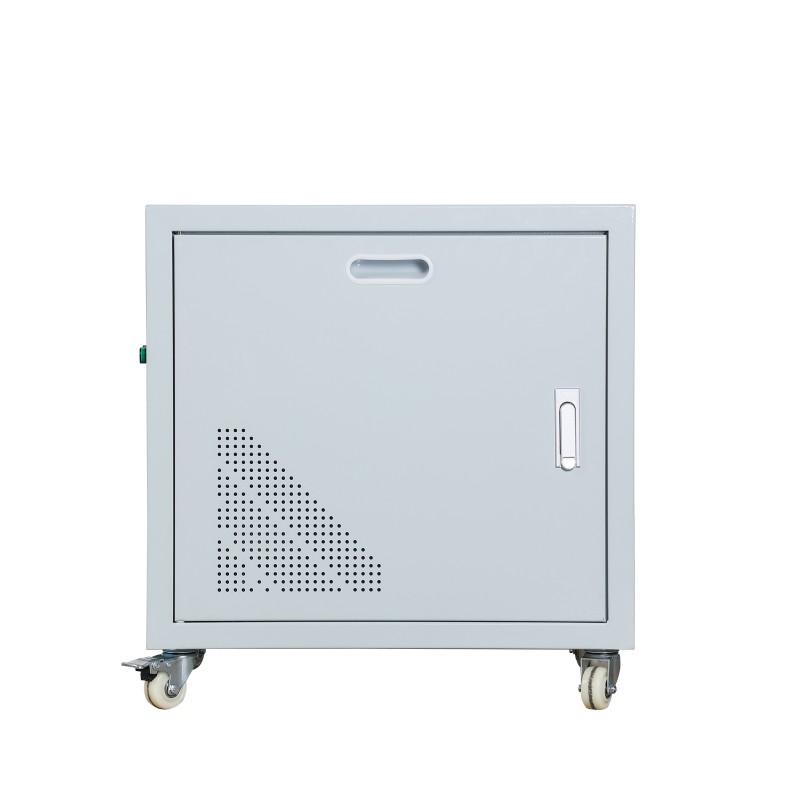

หม้อแปลงชนิดแห้ง SG 3 เฟส

Zhejiang Yibaling Power Equipment Co., Ltd. เป็นผู้ผลิตในประเทศจีนที่เชี่ยวชาญด้านการผลิตหม้อแปลงชนิดแห้ง SG 3 เฟส เราทุ่มเทในด้านหม้อแปลงไฟฟ้ามานานกว่ายี่สิบปีและมีประสบการณ์มากมายในการผลิตและจำหน่าย ผลิตภัณฑ์ของเรามีข้อได้เปรียบด้านราคาที่ยอดเยี่ยมและมีคุณภาพสูง ขอบเขตการขายส่วนใหญ่อยู่ในอเมริกา เราหวังว่าจะได้รับความร่วมมืออย่างลึกซึ้งกับคุณ

ส่งคำถาม

รายละเอียดสินค้า

หม้อแปลงชนิดแห้ง SG 3 เฟสของ Yibaling Factory เป็นศูนย์กลางพลังงานที่เชื่อถือได้ ออกแบบมาสำหรับระบบไฟฟ้าอุตสาหกรรมสมัยใหม่ ใช้โครงสร้างไร้น้ำมันที่ปิดสนิท. ส่วนแกนกลางประกอบด้วยแผ่นเหล็กซิลิกอนรีดเย็นคุณภาพสูงผสมผสานกับระบบฉนวน H-class

การรวมกันนี้ทำให้หม้อแปลงไฟฟ้ามีความแข็งแกร่งเป็นพิเศษ ไม่ว่าจะผ่านการอบที่อุณหภูมิสูงในโรงงาน การบุกรุกของอากาศชื้น หรือสภาพแวดล้อมที่มีฝุ่นมาก เครื่องก็สามารถทำงานได้อย่างเสถียรและโดยพื้นฐานแล้วไม่จำเป็นต้องบำรุงรักษาโดยมนุษย์

หม้อแปลงชนิดแห้ง 3 เฟส SG ครอบคลุมช่วงความจุ 10kVA ถึง 2500kVA และรองรับแรงดันไฟฟ้าผสมต่างๆ (เช่น 10kV/0.4kV, 6kV/0.69kV ฯลฯ) มีความสามารถในการโอเวอร์โหลดที่ดีเยี่ยมและมีคุณสมบัติป้องกันการลัดวงจร

การออกแบบที่สูญเสียน้อยและมีเสียงรบกวนต่ำไม่เพียงแต่เป็นไปตามมาตรฐานประสิทธิภาพการใช้พลังงานระดับหนึ่งเท่านั้น แต่ยังเหมาะสำหรับโรงงานสีเขียว ศูนย์ข้อมูล และสถานการณ์การขนส่งทางรถไฟในเมืองที่มีข้อกำหนดที่เข้มงวดในการปกป้องสิ่งแวดล้อมและการอนุรักษ์พลังงาน

รายละเอียดสินค้า

เราใส่ใจทุกรายละเอียด:

ขดลวดของหม้อแปลงชนิดแห้ง SG 3 เฟสผ่านการชุบและบ่มด้วยสุญญากาศ โดยมีระดับการป้องกันสูงถึง IP54

แกนเหล็กและขดลวดใช้การยึดบัฟเฟอร์แบบยืดหยุ่นเพื่อลดการสั่นสะเทือนและเสียงรบกวนได้อย่างมีประสิทธิภาพ

นอกจากนี้ยังสามารถเลือกติดตั้งระบบควบคุมอุณหภูมิ การป้องกันการควบแน่น และอินเทอร์เฟซการสื่อสารอัจฉริยะเพื่อให้ได้รับการตรวจสอบสถานะแบบเรียลไทม์และการบำรุงรักษาเชิงคาดการณ์

ความได้เปรียบด้านราคาของหม้อแปลงชนิดแห้ง SG 3 เฟส

ข้อดี	การแสดงอย่างเป็นรูปธรรม
ต้นทุนการจัดซื้อจัดจ้างทางตรง	การได้รับประโยชน์จากเทคโนโลยีชนิดแห้งที่เติบโตเต็มที่ ห่วงโซ่อุปทานภายในประเทศ และการผลิตขนาดใหญ่ ทำให้ราคาซื้อเริ่มแรกมักจะมีการแข่งขันสูงกว่า ตัวอย่างเช่น ราคาอ้างอิงสำหรับรุ่น 100kVA อยู่ที่ประมาณ 7,500 หยวน ซึ่งต่ำกว่าราคาอ้างอิงแบบแช่น้ำมันแบบดั้งเดิมอย่างมาก
ค่าไฟฟ้าดำเนินงานระยะยาว	การใช้เหล็กแผ่นซิลิกอนรีดเย็นคุณภาพสูงและวัสดุการสูญเสียต่ำอื่นๆ พร้อมด้วยการออกแบบที่ได้รับการปรับปรุงให้มีประสิทธิภาพในการใช้พลังงานสูง (โดยทั่วไป ≥ 95%) สิ่งนี้สามารถลดต้นทุนไฟฟ้าได้อย่างมากจากการทำงานในระยะยาว ทำให้เหมาะอย่างยิ่งสำหรับสถานการณ์การทำงานต่อเนื่องตลอด 24 ชั่วโมง
ค่าบำรุงรักษาต่ำมาก	โครงสร้างไร้น้ำมันแบบแห้งไม่จำเป็นต้องตรวจสอบและเปลี่ยนน้ำมันฉนวนเป็นประจำเช่นเดียวกับประเภทที่แช่น้ำมัน โดยพื้นฐานแล้วจะหลีกเลี่ยงความเสี่ยงของการรั่วไหลของน้ำมันและอันตรายต่อสิ่งแวดล้อมและความปลอดภัยที่เกี่ยวข้อง โดยพื้นฐานแล้วบรรลุการทำงานที่ไม่ต้องบำรุงรักษา
ประหยัดค่าใช้จ่ายในการติดตั้งและการใช้งาน	ขนาดกะทัดรัดและน้ำหนักเบา ไม่จำเป็นต้องมีบ่อน้ำมันพิเศษหรืออุปกรณ์ดับเพลิงที่ซับซ้อน สามารถติดตั้งได้ใกล้กับโหลดเซ็นเตอร์ ประหยัดสายเคเบิล อุปกรณ์จ่ายไฟฟ้าแรงดันต่ำ และพื้นที่โรงงาน
ความน่าเชื่อถือและต้นทุนความเสี่ยง	ด้วยโครงสร้างที่ปิดสนิทซึ่งกันความชื้นและกันฝุ่น และผ่านกระบวนการต่างๆ เช่น การหล่ออีพอกซีเรซิน ความแข็งแรงทางกลของมันก็สูงและความสามารถในการต้านทานไฟฟ้าลัดวงจรก็แข็งแกร่ง ซึ่งจะช่วยลดความเสี่ยงของการหยุดทำงานโดยไม่ได้วางแผนและการสูญเสียการผลิต

การปรับแต่งหม้อแปลงชนิดแห้ง SG 3 เฟส

1. กำหนดรายละเอียดความต้องการของลูกค้าให้ชัดเจน

- พิกัดความจุ แรงดันไฟฟ้าหลัก/รอง ความถี่ กลุ่มการเชื่อมต่อ (เช่น Dyn11) แรงดันไฟฟ้าอิมพีแดนซ์ มีการปรับแทป ±2x2.5%

- ตำแหน่งการติดตั้ง (ในร่ม/กลางแจ้ง ชั้นใต้ดิน/พื้น) ระดับความสูง อุณหภูมิโดยรอบ ความชื้น การปรากฏตัวของก๊าซที่มีฤทธิ์กัดกร่อน (สภาพแวดล้อมทางเคมี) ฝุ่นที่ระเบิดได้ (เหมืองถ่านหิน โรงโม่แป้ง) หรือหมอกเกลือ (พื้นที่ชายฝั่ง)

- ระดับการป้องกัน: IP20 ทั่วไป (ป้องกันอนุภาค) หรือ IP23/IP54 (ป้องกันน้ำกระเซ็น และกันฝุ่น) โดยประเภทหลังต้องมีการออกแบบพิเศษ

- วัสดุเปลือก:

- ปกติ: แผ่นเหล็กรีดเย็นคุณภาพสูง พื้นผิวฟอสเฟตตามด้วยการเคลือบผง

- ทนต่อการกัดกร่อน: สแตนเลส 304 หรือ 316L เหมาะสำหรับอาหาร ยา พื้นที่ชายฝั่งทะเล

- ป้องกันการระเบิดและการป้องกันสูง: แผ่นเหล็กหนาหรือโลหะผสมอลูมิเนียม ตรงตามข้อกำหนดพิเศษในการป้องกันการระเบิด หรือต้องมีโครงสร้างการเชื่อมที่ปิดสนิท

- วิธีการทำความเย็น: ระบายความร้อนด้วยตัวเอง (AN), ระบายความร้อนด้วยอากาศ (AF) หรือระบายความร้อนด้วยอากาศแบบบังคับ (พร้อมพัดลมอิสระ)

2.ยืนยันแผน+ผลิต

ขั้นตอนกระบวนการ	รายละเอียดกระบวนการ
การประดิษฐ์แกน	1. การตัด: แผ่นเหล็กซิลิคอนถูกตัดอย่างแม่นยำโดยใช้เส้นตัดตามยาวและตามขวาง 2. การประกอบ: ใช้วิธีการซ้อนแบบขั้นบันไดเพื่อลดการสูญเสียของกระแสไหลวน 3. การยึด: ใช้เหล็กช่องความแข็งแรงสูงและสลักเกลียวป้องกันการคลายตัวเพื่อยึดเพื่อให้แน่ใจว่ามีเสียงรบกวนต่ำ
การผลิตที่คดเคี้ยว	1. การพันขดลวด: การใช้เครื่องพันขดลวด CNC ในห้องปฏิบัติการที่มีอุณหภูมิและความชื้นคงที่เพื่อพันขดลวด เพื่อให้ได้จำนวนรอบที่แม่นยำ 2. การอบล่วงหน้าและการรักษา VPI: หลังจากอบคอยล์ล่วงหน้าในเตาอบสุญญากาศ ขดลวดจะถูกส่งไปยังถังชุบสำหรับ "การทำให้มีแรงดันสุญญากาศ (VPI)": ขั้นแรก จะใช้สุญญากาศเพื่อขจัดฟองอากาศ จากนั้นจึงฉีดเรซินที่ชุบไว้ และสุดท้ายจะใช้แรงดันเพื่อให้แน่ใจว่าเรซินจะแทรกซึมได้อย่างทั่วถึง 3. การอบแห้ง: ภายใต้สภาวะที่มีอุณหภูมิสูงในเตาอบลมร้อนหมุนเวียน คอยล์จะถูกทำให้แห้งเพื่อสร้างฉนวนแบบรวม "คล้ายเกราะ"
การประกอบขั้นสุดท้าย	1. การประกอบ: ใส่ขดลวดที่บ่มแล้วเข้าไปในแกนเหล็กอย่างแม่นยำ 2. การเชื่อมต่อ: เชื่อมต่อสายด้วยแถบทองแดงชุบเงินหรือชุบดีบุกเพื่อลดความต้านทานต่อการสัมผัส 3. การติดตั้งอุปกรณ์เสริม: ติดตั้งตัวควบคุมอุณหภูมิ (Pt100), พัดลม, ฝาครอบป้องกัน ฯลฯ
