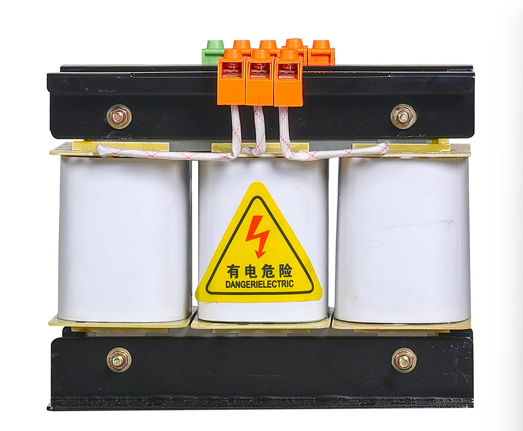

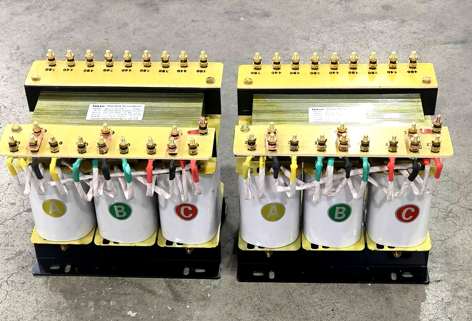

หม้อแปลงควบคุม SBK คืออะไรและเหตุใดจึงสำคัญ

หม้อแปลงควบคุม SBK เป็นหม้อแปลงชนิดแห้งสามเฟสที่ออกแบบมาเพื่อจ่ายวงจรควบคุม แผงรีเลย์ ระบบ PLC และอุปกรณ์เสริมในสภาพแวดล้อมทางอุตสาหกรรมโดยเฉพาะ

หน้าที่ของมันไม่ได้คือการจ่ายไฟให้กับมอเตอร์หรือองค์ประกอบความร้อน หน้าที่ของมันคือการป้อน "สมอง" ของเครื่องจักร — PLC, คอนแทคเตอร์, รีเลย์, ไฟแสดง, เซ็นเซอร์ — ด้วยพลังงานที่สะอาด เสถียร และแยกออกจากกัน

ทำไมเรื่องนั้นถึงสำคัญ?

เพราะวงจรควบคุมมีความละเอียดอ่อน แรงดันไฟฟ้าตกชั่วขณะซึ่งมอเตอร์มองข้ามไปอาจทำให้ PLC เกิดข้อผิดพลาด คอนแทคเตอร์เกิดการพูดคุย หรือเซ็นเซอร์อ่านค่าผิดพลาดได้ ในสายการผลิต นั่นหมายถึงชิ้นส่วนที่เป็นเศษ การหยุดทำงาน และการแก้ไขปัญหาที่น่าปวดหัว

หม้อแปลงควบคุม SBK จะแยกวงจรควบคุมออกจากบัสจ่ายไฟหลัก กรองสัญญาณรบกวน และจ่ายแรงดันไฟฟ้าเฉพาะที่เสถียรซึ่งระบบควบคุมสามารถไว้วางใจได้

กล่าวโดยสรุป: มันช่วยให้สมองของเครื่องจักรทำงานในขณะที่กล้ามเนื้อของมันทำหน้าที่ยกของหนัก

อย่างไร.SBK คอนโทรลหม้อแปลงไฟฟ้าได้ผล

หลักการนั้นตรงไปตรงมา แต่การใช้งานมีความเฉพาะเจาะจง

ขั้นตอนที่ 1 - อินพุต

ขดลวดปฐมภูมิเชื่อมต่อกับแหล่งจ่ายไฟหลัก ซึ่งโดยทั่วไปคือไฟสามเฟส 380V, 400V หรือ 415V อาจมีก๊อกหลายอันเพื่อรองรับการเปลี่ยนแปลงแรงดันไฟฟ้าของสาย

ขั้นตอนที่ 2 - การแยก

ขดลวดทุติยภูมิจะแยกทางไฟฟ้าจากขดลวดหลัก ไม่มีการเชื่อมต่อโดยตรง การถ่ายโอนพลังงานผ่านสนามแม่เหล็ก ซึ่งจะบล็อกเสียงรบกวน ไฟกระชาก และความผิดปกติของกราวด์ไม่ให้เข้าถึงวงจรควบคุม

ขั้นตอนที่ 3 – เอาท์พุต

ขดลวดทุติยภูมิจะสร้างแรงดันไฟฟ้าที่ระบบควบคุมต้องการ ซึ่งมักจะเป็น 220V, 110V หรือ 24V AC หม้อแปลง SBK บางตัวมีขดลวดทุติยภูมิหลายเส้นสำหรับแรงดันไฟฟ้าควบคุมที่ต่างกันจากยูนิตเดียว

ขั้นตอนที่ 4 - อุปทานเฉพาะ

เอาต์พุตป้อนแผงควบคุม — แหล่งจ่ายไฟ PLC, คอยล์รีเลย์, คอยล์คอนแทคเตอร์, ไฟแสดงสถานะ และอุปกรณ์ควบคุมหรืออุปกรณ์เสริมอื่นๆ

ขั้นตอนที่ 5 – สร้างขึ้นเพื่อให้ทำงานอย่างต่อเนื่อง

วงจรควบคุมเปิดอยู่เสมอ SBK ได้รับการออกแบบมาเพื่อการทำงานต่อเนื่อง — อุณหภูมิที่เพิ่มขึ้นต่ำ เสียงรบกวนต่ำ และอายุการใช้งานยาวนานเมื่อโหลดเต็มที่

ผลลัพธ์: แหล่งจ่ายไฟเฉพาะที่สะอาด เสถียร สำหรับระบบควบคุมเครื่องจักร

ประเภททั่วไปของSBK คอนโทรลหม้อแปลงไฟฟ้า

หม้อแปลงควบคุม SBK มีให้เลือกหลายรูปแบบ

รุ่นป้องกันแรงดันไฟฟ้าหลายระดับเป็นข้อกำหนดทั่วไปที่สุดสำหรับระบบควบคุมอุตสาหกรรมขนาดกลางถึงขนาดใหญ่

ทำไมSBK คอนโทรลหม้อแปลงไฟฟ้าวัตถุ

เพราะความล้มเหลวของเครื่องจักรที่แพงที่สุดคือสิ่งที่สามารถป้องกันได้ด้วยกำลังที่ดีกว่า

นี่คือสิ่งที่หม้อแปลงควบคุม SBK จัดเตรียมไว้ซึ่งแหล่งจ่ายไฟธรรมดาไม่สามารถ:

1. การแยกไฟฟ้า

วงจรควบคุมถูกแยกออกจากบัสกำลังหลัก หากขดลวดมอเตอร์ลัดวงจร ไฟกระชากจะหยุดที่หม้อแปลง ระบบควบคุมยังคงทำงานต่อไป

2. เสถียรภาพแรงดันไฟฟ้า

แม้ว่าแหล่งจ่ายไฟหลักจะลดลงหรือไฟกระชาก หม้อแปลงควบคุมจะรักษาแรงดันเอาต์พุตให้อยู่ในช่วงแคบ PLC และรีเลย์ไม่พูดพล่อยหรือหลุดออก

3. การปราบปรามเสียงรบกวน

VFD คอนแทคเตอร์ และอุปกรณ์จ่ายไฟแบบสวิตชิ่งสร้างสัญญาณรบกวนความถี่สูง โครงสร้างการพันของ SBK และบล็อกป้องกันเสริมที่มีเสียงรบกวนจากการเข้าถึงวงจรควบคุม

4. การกำจัดกราวด์กราวด์

ด้วยการจัดให้มีวงจรทุติยภูมิแบบแยกเดี่ยว SBK จะทำลายลูปกราวด์ที่เป็นสาเหตุให้การอ่านเซ็นเซอร์ไม่แน่นอน ข้อผิดพลาดในการสื่อสาร และพฤติกรรมของอุปกรณ์ที่ไม่สามารถอธิบายได้

5. จุดจ่ายเดียว

หม้อแปลงหนึ่งตัวจ่ายแรงดันไฟฟ้าควบคุมทั้งหมด ไม่มีแหล่งจ่ายไฟหลายตัวที่มีการอ้างอิงกราวด์ต่างกัน การเดินสายไฟที่ง่ายขึ้น จุดผิดพลาดน้อยลง การแก้ไขปัญหาที่ง่ายขึ้น

6. อายุการใช้งานยาวนาน

หม้อแปลง SBK ถูกสร้างขึ้นเพื่อการปฏิบัติหน้าที่ต่อเนื่อง แกนและขดลวดมีขนาดที่พอเหมาะ โดยทั่วไปฉนวนจะเป็นคลาส F (155°C) หรือคลาส H (180°C) พวกเขาวิ่งได้อย่างยอดเยี่ยมและผ่านมาหลายทศวรรษ

หากไม่มีหม้อแปลงควบคุมที่เหมาะสม ระบบควบคุมเครื่องจักรของคุณจะอยู่ภายใต้การควบคุมของบัสจ่ายไฟหลัก ด้วยระบบหนึ่ง ระบบจะทำงานได้อย่างคาดเดาและเชื่อถือได้

การเลือกสิ่งที่ถูกต้องSBK คอนโทรลหม้อแปลงไฟฟ้า

การเลือกหม้อแปลงควบคุมที่เหมาะสมนั้นไม่ซับซ้อน แต่ข้อผิดพลาดเล็กน้อยอาจทำให้เกิดการสะดุดและพฤติกรรมที่ไม่อยู่กับร่องกับรอยได้

ขั้นตอนที่ 1 – กำหนดภาระ

แสดงรายการอุปกรณ์ทุกตัวที่จะใช้พลังงานจากหม้อแปลงควบคุม:

แหล่งจ่ายไฟ PLC (ระดับ VA)

คอยล์รีเลย์ (VA ค้าง)

คอยล์คอนแทคเตอร์ (ซีลอิน VA)

ไฟแสดงสถานะ

โซลินอยด์วาล์ว

เซ็นเซอร์และเครื่องส่งสัญญาณ

เพิ่ม VA (ไม่ใช่วัตต์) ของอุปกรณ์ทั้งหมดที่จะทำงานพร้อมกัน

ขั้นตอนที่ 2 - ใช้ปัจจัยหน้าที่

หม้อแปลงควบคุมมีขนาดแตกต่างจากหม้อแปลงไฟฟ้ากำลัง

ขั้นตอนที่ 3 - ตรวจสอบกระแสไหลเข้า

คอนแทคเตอร์และรีเลย์จะดึงกระแสไฟมากขึ้นเมื่อปิดมากกว่าเวลาที่ค้างไว้ หม้อแปลงที่มีขนาดใหญ่พอที่จะเก็บกระแสไฟอาจสะดุดหรือแรงดันตกระหว่างการปิด

หลักทั่วไป: ความสามารถในการพุ่งเข้าของหม้อแปลงไฟฟ้าควรมีอย่างน้อย 10 เท่าของโหลดในสภาวะคงตัวสำหรับสองสามรอบแรก หม้อแปลง SBK ส่วนใหญ่ถูกสร้างขึ้นโดยมีระยะการไหลเข้าที่เพียงพอ แต่หากคุณมีคอนแทคเตอร์ขนาดใหญ่จำนวนมาก ให้เพิ่มขนาด

ขั้นตอนที่ 4 - ระบุแรงดันไฟฟ้า

แรงดันไฟฟ้าหลัก - อุปทานของคุณคืออะไร? 380V? 400V? 415V?

แรงดันไฟฟ้าทุติยภูมิ – ระบบควบคุมของคุณต้องการอะไร? 220V? 110V? 24V?

ขั้นตอนที่ 5 - ตัดสินใจเลือกการป้องกัน

ขั้นตอนที่ 6 - เลือกประเภทตู้

เปิดเฟรม – ติดตั้งภายในแผงควบคุม ต้นทุนต่ำสุด.

ที่แนบมา – การติดตั้งแบบสแตนด์อโลน ป้องกันการสัมผัสโดยไม่ได้ตั้งใจ

IP54 หรือสูงกว่า – สำหรับสภาพแวดล้อมที่มีฝุ่นหรือเปียก

ขั้นตอนที่ 7 - ตรวจสอบรายงานการทดสอบของผู้ผลิต

สอบถามซัพพลายเออร์สำหรับ:

การทดสอบความต้านทานของฉนวน

การทดสอบความทนทานต่ออิเล็กทริก

การวัดการสูญเสียขณะไม่มีโหลด

การทดสอบการควบคุมแรงดันไฟฟ้า

ความคิดสุดท้าย

หม้อแปลงควบคุม SBK ไม่ใช่ส่วนประกอบ "ฮีโร่" ไม่มีจอแสดงผลกะพริบหรือการอัปเดตซอฟต์แวร์ แต่ลองใช้เครื่องที่ไม่มีมันแล้วจะสังเกตได้ทันที

มันนั่งอยู่ตรงมุมแผงควบคุม และทำงานอย่างเงียบๆ ปีแล้วปีเล่า ช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ราคาแพง มันทำให้ PLC ทำงานต่อไปเมื่อบัสหลักตก มันปิดกั้นเสียงรบกวนที่อาจทำให้เกิดการปิดเครื่องแบบสุ่ม

หากคุณกำลังออกแบบแผงควบคุม สร้างเครื่องจักร หรืออัปเกรดระบบที่มีอยู่ หม้อแปลงควบคุม SBK เป็นหนึ่งในองค์ประกอบที่สำคัญที่สุดที่คุณจะระบุ แม้ว่าจะไม่มีใครพูดถึงก็ตาม

เนื่องจากพลังการควบคุมที่เชื่อถือได้ไม่ใช่ทางเลือก เป็นรากฐานของระบบอัตโนมัติที่เชื่อถือได้
