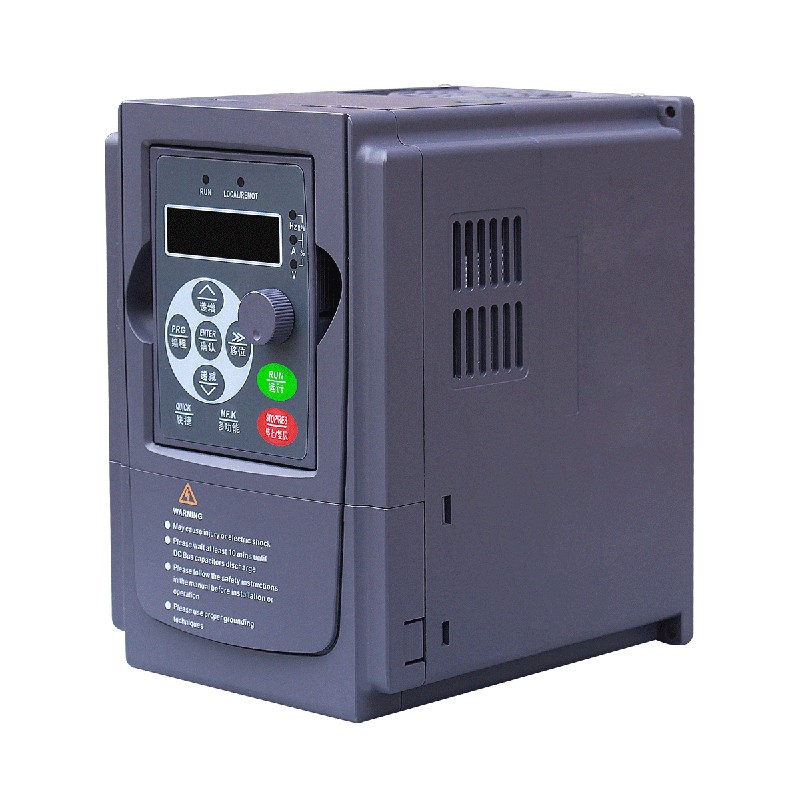

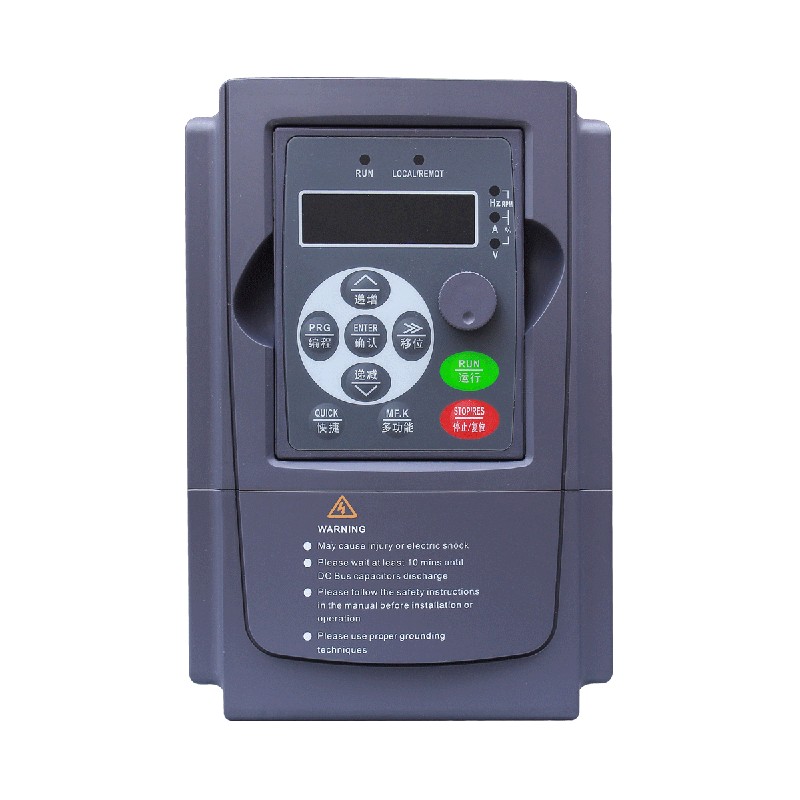

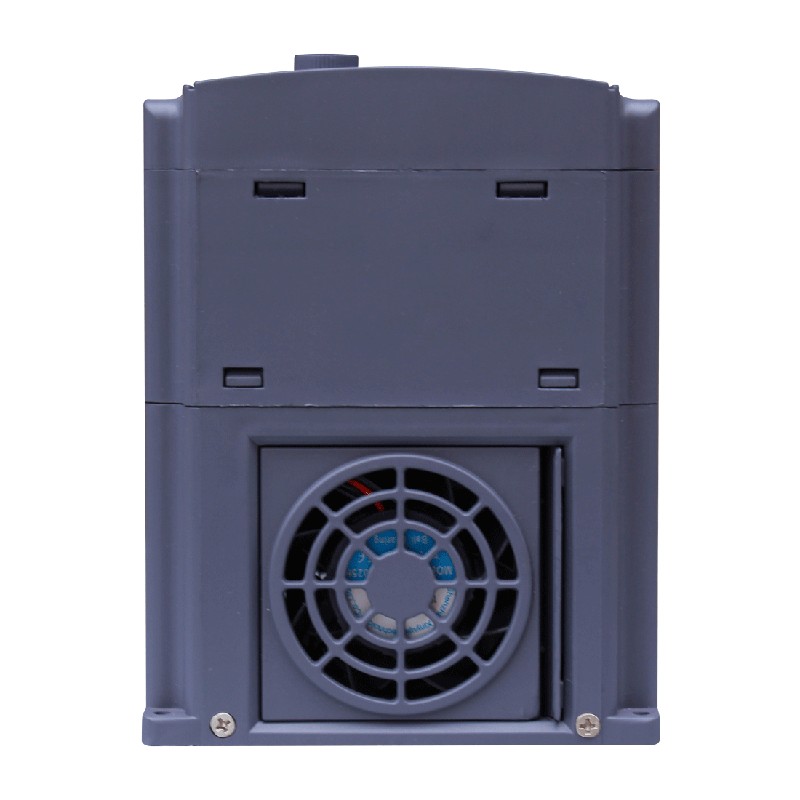

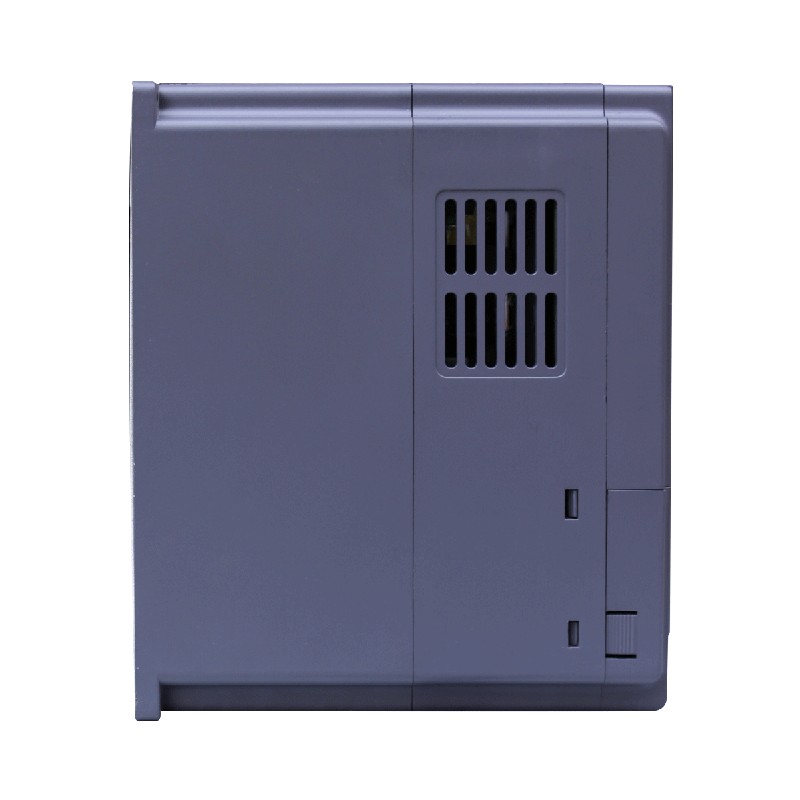

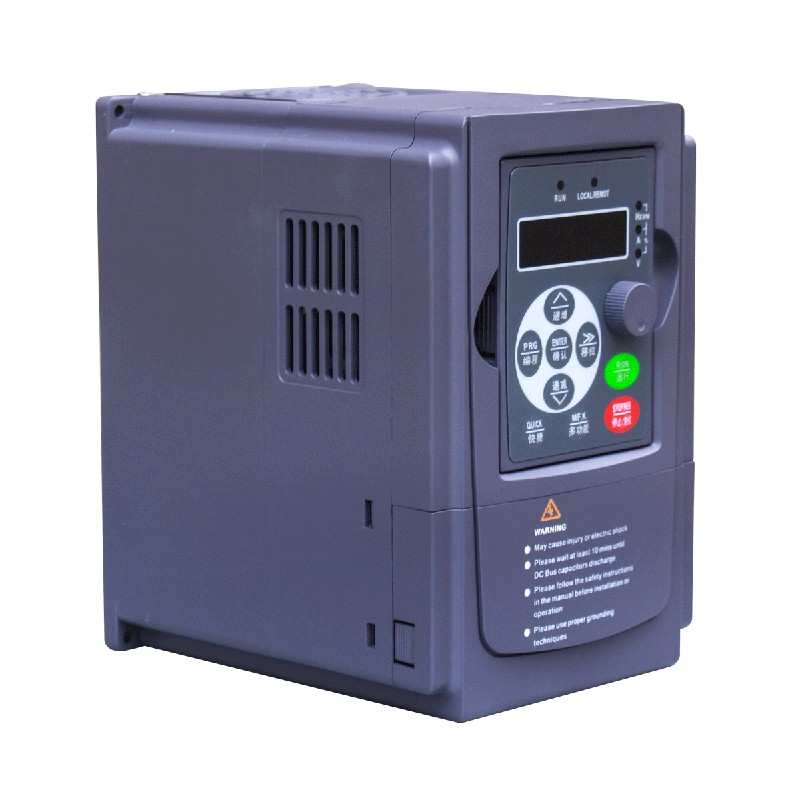

ตัวแปลงความถี่เวคเตอร์สำหรับงานหนัก

Zhejiang Yibaling Power Supply Equipment Co., Ltd. เป็นผู้ผลิตและผู้จำหน่ายตัวแปลงความถี่เวกเตอร์สำหรับงานหนักในประเทศจีน บริษัทของเรามีความเชี่ยวชาญในการผลิตและจำหน่ายผลิตภัณฑ์นี้มานานกว่ายี่สิบปี ผลิตภัณฑ์ที่เราผลิตได้รับความนิยมอย่างสูงจากลูกค้าของเรา นอกจากนี้เรายังยินดีต้อนรับคุณที่จะซื้อตัวแปลงความถี่เวกเตอร์สำหรับงานหนักคุณภาพสูงจากโรงงานของเรา

ส่งคำถาม

รายละเอียดสินค้า

ตัวแปลงความถี่เวกเตอร์งานหนักของ Yibaling เป็นแกนหลักของการควบคุมพลังงานระดับไฮเอนด์ในการใช้งานไดรฟ์ทางอุตสาหกรรม ออกแบบมาโดยเฉพาะเพื่อขับเคลื่อนอุปกรณ์ที่สำคัญในสภาพแวดล้อมที่รุนแรง โดยผสมผสานความน่าเชื่อถือที่แข็งแกร่งของงานหนักเข้ากับประสิทธิภาพที่แม่นยำของการควบคุมเวกเตอร์
สิ่งที่เรียกว่า "โอเวอร์โหลด" หมายความว่าสามารถทนต่อแรงกระแทกที่รุนแรง มีความสามารถในการโอเวอร์โหลดมากกว่า 150% และสามารถทำงานได้อย่างเสถียรเป็นเวลานานในสภาพแวดล้อมที่รุนแรงซึ่งมีฝุ่นสูงและการสั่นสะเทือนที่รุนแรง และการควบคุมเวกเตอร์ถือเป็นสาระสำคัญทางเทคนิค
ด้วยอัลกอริธึมขั้นสูง ตัวแปลงความถี่เวกเตอร์งานหนักสามารถแยกส่วนได้อย่างแม่นยำและควบคุมแรงบิดและสนามแม่เหล็กของมอเตอร์ AC เช่นเดียวกับมอเตอร์กระแสตรงอย่างอิสระ ช่วยให้มอเตอร์ส่งแรงบิดเต็มโหลด 100% แม้ที่ความเร็วเป็นศูนย์หรือต่ำมาก และตอบสนองต่อการเปลี่ยนแปลงโหลดกะทันหันอย่างรวดเร็วภายในเสี้ยววินาที

ประวัติบริษัท

เปรียบเทียบกับตัวแปลงความถี่ทั่วไป

ชื่อ	อินเวอร์เตอร์เอนกประสงค์ (อุปกรณ์ควบคุม V/F)	เวคเตอร์อินเวอร์เตอร์สำหรับงานหนัก
หลักการควบคุม	รักษาอัตราส่วนแรงดันไฟฟ้าต่อความถี่ให้คงที่ การควบคุมแบบลูปเปิด	การควบคุมแบบภาคสนาม การควบคุมการแยกแรงบิดและฟลักซ์แบบวงปิด
แรงบิดที่ความเร็วต่ำ	แย่ โดยทั่วไปแล้วจะน้อยกว่า 50% โดยไม่มีการตอบสนองความเร็ว	ยอดเยี่ยม สามารถบรรลุแรงบิด 100% ที่ความเร็วเป็นศูนย์
การตอบสนองแบบไดนามิก	การตอบสนองที่ช้าและเชื่องช้าต่อการเปลี่ยนแปลงโหลดกะทันหัน	การตอบสนองความเร็วที่รวดเร็วมากสามารถเข้าถึงระดับมิลลิวินาที
ควบคุมความแม่นยำ	ต่ำได้รับผลกระทบอย่างมากจากโหลด	ความแม่นยำในการควบคุมความเร็วสูงสามารถเข้าถึง ± 0.02%
ต้นทุนและความซับซ้อน	ต่ำเรียบง่ายและใช้งานง่าย	สูง ต้องมีการปรับพารามิเตอร์และการเข้ารหัสความเร็วที่เป็นไปได้

กระบวนการตรวจสอบโรงงาน

1. ตรวจสอบคุณภาพของส่วนประกอบหลัก

ใช้เครื่องมือทดสอบเฉพาะเพื่อทำการทดสอบพารามิเตอร์คงที่ (เช่น แรงดันไฟฟ้าอิ่มตัว Vce(sat) และแรงดันไฟฟ้าเกณฑ์เกต Vge(th)) และการทดสอบไดนามิกบางอย่างกับโมดูล IGBT แต่ละตัวในตัวแปลงความถี่เวกเตอร์โหลดหนัก เพื่อให้มั่นใจถึงความสอดคล้องของพารามิเตอร์และกำจัดผลิตภัณฑ์ที่มีข้อบกพร่อง
ภายใต้สภาวะโหลดจำลอง ให้ทดสอบรูปคลื่นเอาท์พุต แรงดันไฟฟ้าแยก และเวลาตอบสนองการป้องกันการลัดวงจร (ต้องอยู่ในช่วงไมโครวินาที) ของวงจรขับเคลื่อนตัวแปลงความถี่เวกเตอร์ผ่านฟิกซ์เจอร์ และดำเนินการทดสอบการสแกนอัตโนมัติบนอินเทอร์เฟซการสื่อสารของบอร์ดควบคุมหลัก (เช่น Profibus อีเธอร์เน็ต) ช่อง I/O อะนาล็อก/ดิจิทัล และหน่วยความจำ

2. การทดสอบความปลอดภัยและฉนวน

ใช้เมกะโอห์มมิเตอร์ 1000V เพื่อวัดความต้านทานของฉนวนระหว่างขั้วอินพุต ขั้วเอาต์พุต และบัส DC ทั้งหมดไปยังกราวด์ป้องกัน (โดยทั่วไปต้องใช้ > 100 MΩ)
ใช้แรงดันไฟฟ้ากระแสสลับสูงที่สูงกว่าแรงดันไฟฟ้าที่กำหนดมาก (เช่น หากแรงดันไฟฟ้าขาเข้าที่กำหนดคือ 380V แรงดันไฟฟ้าทดสอบอาจเป็น 2500V AC นาน 1 นาที) เพื่อทดสอบความแข็งแรงของฉนวนของวงจรหลัก โดยไม่มีการพังทลายหรือวาบไฟตามผิว

3. การทดสอบประสิทธิภาพ

รันตัวแปลงความถี่เวคเตอร์โหลดหนักอย่างต่อเนื่องที่กระแสไฟพิกัด 100% และความเร็วพิกัดเป็นเวลาอย่างน้อย 2-4 ชั่วโมงจนกระทั่งมีเสถียรภาพทางความร้อน ใช้เครื่องถ่ายภาพความร้อนอินฟราเรดเพื่อวัดและบันทึกอุณหภูมิฮอตสปอตของแผงระบายความร้อน IGBT อุณหภูมิของตัวเรือนตัวเก็บประจุบัส DC และอุณหภูมิของจุดเชื่อมต่อบัสบาร์อย่างแม่นยำ เพื่อให้มั่นใจว่าอุณหภูมิที่เพิ่มขึ้นของจุดใดๆ ต่ำกว่าขีดจำกัดการออกแบบ (เช่น ≤ 70K)
ภายใต้สภาวะไม่มีโหลดหรือโหลดเบา ให้คำสั่งแรงบิดเป็นขั้น และใช้โพรบกระแสแบนด์วิธสูงและออสซิลโลสโคปเพื่อวัดเวลาตอบสนองและโอเวอร์ช็อตของกระแสแรงบิดเอาท์พุต (Iq) เพื่อตรวจสอบความสามารถในการตอบสนองแรงบิดไดนามิกของตัวแปลงความถี่เวกเตอร์โหลดหนัก (สูงสุดระดับมิลลิวินาที)
ที่จุดความเร็วต่างๆ (รวมถึงความเร็วที่ต่ำมาก เช่น 0.5Hz) ให้ใช้การตอบสนองของตัวเข้ารหัสความเร็วที่มีความแม่นยำสูงเพื่อวัดความแม่นยำของความเร็วในสภาวะคงตัวและช่วงความผันผวน
ใช้โหลดพิกัด 150% และคงไว้เป็นเวลา 60 วินาทีเพื่อตรวจสอบว่าผลิตภัณฑ์ไม่สะดุดและไม่ป้องกันความร้อนสูงเกินไป
จำลองการสตาร์ทมอเตอร์หรือการกระแทกโหลดหนัก เพื่อตรวจสอบว่าสามารถส่งออกกระแสไฟฟ้าสูงสุดได้ 180%-200% (คงอยู่เป็นเวลาหลายวินาที) และวงจรขับเคลื่อนไม่ล้มเหลว

4. การทดสอบอายุ

วางตัวแปลงความถี่เวคเตอร์สำหรับงานหนักไว้ในห้องควบคุมสภาพแวดล้อมที่มีอุณหภูมิสูง (เช่น 50-55°C) และใช้งานภายใต้โหลดที่กำหนดหรือโหลดสลับเป็นเวลา 12-24 ชั่วโมงในลักษณะเป็นรอบ
ปล่อยให้ผลิตภัณฑ์สลับระหว่างรอบไม่โหลด ครึ่งโหลด และเต็มโหลดบ่อยๆ โดยเปิดเผยส่วนประกอบภายใน (โดยเฉพาะ IGBT ตัวเก็บประจุ) ของผลิตภัณฑ์ต่อการขยายตัวเนื่องจากความร้อนและความเค้นหดตัวซ้ำๆ และเผยให้เห็นข้อบกพร่องในการเชื่อมและวัสดุ

ข้อมูลผลิตภัณฑ์

แบบอย่าง	แรงดันไฟฟ้าขาเข้า	แรงดันขาออก	พลัง	จัดอันดับปัจจุบัน	น้ำหนักรวม(กก.)	ขนาด (มม.)	ขนาดการติดตั้ง (มม.)
710-G0.75-T2	220V	220V	0.75kW	4	1.2	21295154	212*78
710-61.5-T2	220V	220V	1.5kW	7	1.3
710-G2.2-T2	220V	220V	2.2kW	9.6	1.4
710-G0.75-T4	380V	380V	0.75kW	2.1	1.3
710-G1.5-T4	380V	380V	1.5kW	3.8	1.4
710-G2.2-T4	380V	380V	2.2kW	5.1	1.4
710-G4.0-T4	380V	380V	4.0kW	8.5	1.5
710-G5.5-T4	380V	380V	5.5kW	13	1.5
710-G7.5-T4	380V	380V	7.5kW	16	3.2	240140180.5	230*129
710-G11-T4	380V	380V	11กิโลวัตต์	24	3.3	240140180.5	230*129
710-615-T4	380V	380V	15กิโลวัตต์	32	6.2	322205199	305*188
710-G18.5-T4	380V	380V	18.5kW	36	6.3
710-622-T4	380V	380V	22กิโลวัตต์	44	6.8
710-G30-T4	380V	380V	30กิโลวัตต์	58	7.3
710-G37-T4	380V	380V	37กิโลวัตต์	70	17.5	490270205	470*195
710-G45-T4	380V	380V	45กิโลวัตต์	90	18	490270205	470*195
710-655-T4	380V	380V	55กิโลวัตต์	110	22	470290250	450*175
710-675-T4	380V	380V	75กิโลวัตต์	152	28	580290275	560*175
710-690-T4	380V	380V	90กิโลวัตต์	172	45	670325300	648*200
710-G110-T4	380V	380V	110กิโลวัตต์	205	46
710-6132-T4	380V	380V	132กิโลวัตต์	253	48.5
710-G160-T4	380V	380V	160กิโลวัตต์	304	63	700465310	670*300
710-G185-T4	380V	380V	185กิโลวัตต์	334	65
710-G200-T4	380V	380V	200กิโลวัตต์	377	65
710-G220-T4	380V	380V	220กิโลวัตต์	426	103	960480350	935*360
710-G250-T4	380V	380V	250กิโลวัตต์	465	105
710-G285-T4	380V	380V	285กิโลวัตต์	520	107
710-G315-T4	380V	380V	315กิโลวัตต์	585	146	1120650350	1,090*530
710-G355-T4	380V	380V	355กิโลวัตต์	650	147
710-G400-T4	380V	380V	400กิโลวัตต์	725	153
