ตัวควบคุมแรงดันไฟฟ้าแบบสัมผัสสามเฟส TSGC2 คืออะไร？

งานบางอย่างไม่สามารถทำได้ด้วยเครื่องปรับเสถียรภาพอัตโนมัติ

ตัวปรับแรงดันไฟฟ้าทำหน้าที่อย่างหนึ่ง: ทำให้เอาต์พุตคงที่ ไม่ว่ากริดจะทำอะไร ผลลัพธ์ก็จะยังคงอยู่

แต่บางครั้งคุณไม่ต้องการ "มั่นคง" คุณต้องการ "ปรับได้"

การทดสอบการใช้งานอุปกรณ์จำเป็นต้องมีทางลาดที่ช้าจากศูนย์โวลต์ มอเตอร์สตาร์ทแบบนุ่มนวลต้องเพิ่มแรงดันไฟฟ้าเป็นขั้น การทดสอบไดอิเล็กทริกในห้องปฏิบัติการจำเป็นต้องมีสภาวะแรงดันไฟฟ้าที่แตกต่างกัน การทดสอบอายุต้องใช้ผลิตภัณฑ์หมุนเวียนระหว่าง 180V ถึง 240V ซ้ำไปซ้ำมา

ระบบกันโคลงอัตโนมัติไม่สามารถทำอะไรแบบนั้นได้ พวกมันล็อคเข้ากับแรงดันไฟฟ้าเดียวและปฏิเสธที่จะขยับเขยื่อน

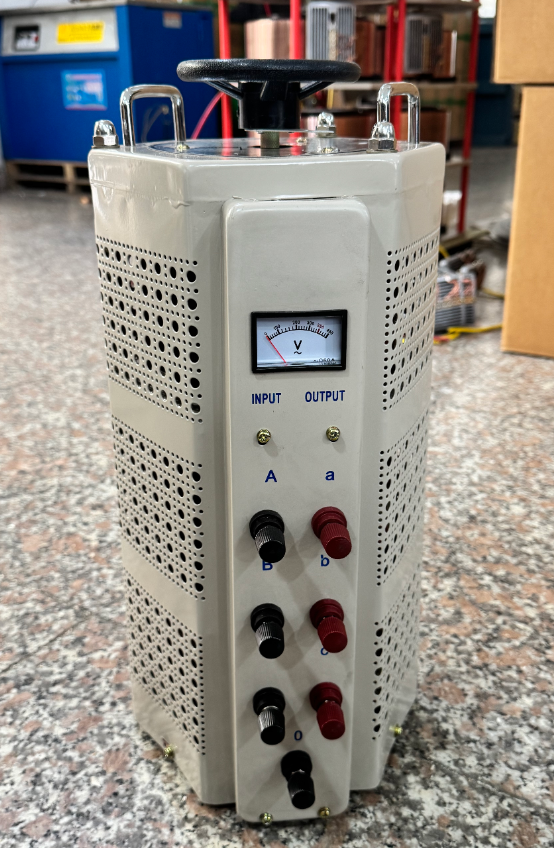

ตัวควบคุมแรงดันไฟฟ้าแบบสัมผัสสามเฟส TSGC2 ได้รับการออกแบบมาเพื่องานเหล่านี้โดยเฉพาะ

TSGC2 เป็นตัวควบคุมแรงดันไฟฟ้าชนิดหน้าสัมผัสแบบแมนนวลสามเฟส โดยพื้นฐานแล้วคือตัวแปลงอัตโนมัติแบบปรับได้

ป้อนอินพุตสามเฟส 380V และคุณจะได้รับเอาต์พุตที่ปรับได้อย่างต่อเนื่องตั้งแต่ 0V ถึง 430V ไม่ต้องก้าว ไม่ต้องแตะ ไม่ต้องกระโดด หมุนวงล้อจักรแล้วแรงดันไฟฟ้าจะตามมา — ราบรื่น ไม่มีขั้นบันได เป็นเส้นตรง

มันไม่ใช่อุปกรณ์อิเล็กทรอนิกส์ ไม่มีชิป ไม่มีโปรแกรม ไม่มีการอัปเดตเฟิร์มแวร์ มีเพียงหม้อแปลงไฟฟ้า พวงมาลัย และชุดแปรงคาร์บอน เรียบง่ายที่สุดเท่าที่จะเป็นไปได้ — และเชื่อถือได้เท่าที่ได้รับ

ยังไงTSGC2 ตัวควบคุมแรงดันไฟฟ้าแบบสัมผัสสามเฟสได้ผล

TSGC2 ใช้แกนทอรอยด์ที่มีคอยล์พันแผลเท่าๆ กัน ตัวควบคุมเฟสเดียวสามตัวเชื่อมต่อกันในรูปแบบรูปดาว (Y) โดยมีตัวยึดแปรงติดตั้งอยู่บนเพลาทั่วไป

หลักการทำงานตรงไปตรงมา: หมุนวงล้อจักร เปลี่ยนอัตราส่วนการหมุน

มีวิธีดังนี้:

ขั้นตอนที่ 1 – หมุนวงล้อ

ผู้ปฏิบัติงานจะหมุนวงล้อจักรซึ่งจะหมุนเพลากลาง

ขั้นตอนที่ 2 - แปรงเคลื่อนที่

ที่วางแปรงสามอันบนแกนหมุนพร้อมกัน โดยเลื่อนแปรงคาร์บอนไปตามพื้นผิวขัดเงาของขดลวด

ขั้นตอนที่ 3 - เปลี่ยนการเปลี่ยนแปลงอัตราส่วน

เมื่อแปรงเคลื่อนที่ไปยังตำแหน่งต่างๆ จำนวนรอบที่มีประสิทธิภาพจะเปลี่ยนไป และแรงดันไฟเอาท์พุตจะเปลี่ยนตามไปด้วย

ขั้นตอนที่ 4 - ตั้งค่าแรงดันไฟฟ้า

ต้องการ 220V? หันไปที่ตำแหน่งนั้น ต้องการ 380V? เลี้ยวต่อไปอีกหน่อย ราบรื่นต่อเนื่องไม่มีสะดุด

ไม่มีตรรกะการควบคุมที่ซับซ้อน ไม่มีพารามิเตอร์ที่จะตั้งค่า คุณเปิดมัน และมันจะให้สิ่งที่คุณขออย่างแน่นอน

คุณสมบัติที่สำคัญจริงๆ

รูปคลื่นที่สะอาด

การออกแบบตัวแปลงอัตโนมัติทำให้รูปคลื่นของเอาต์พุตตรงกับอินพุตทุกประการ โดยไม่มีการบิดเบือนเพิ่มเติม สำหรับการทดสอบ การสอบเทียบ และการทดลองที่แม่นยำ พลังงานสะอาดมีความสำคัญ

ประสิทธิภาพสูง

หม้อแปลงอัตโนมัติมีการสูญเสียต่ำ โดยทั่วไปประสิทธิภาพจะสูงกว่า 98% แม้กำลังไฟสูงก็ไม่เปลืองพลังงาน

กะทัดรัดและน้ำหนักเบา

เมื่อเปรียบเทียบกับหม้อแปลงแยกที่มีความจุเท่ากัน หม้อแปลงไฟฟ้าอัตโนมัติใช้วัสดุน้อยกว่า ใช้พื้นที่น้อยกว่า และมีน้ำหนักน้อยกว่า เคลื่อนย้ายง่ายกว่า ติดตั้งง่ายกว่า

ความจุเกินพิกัดที่แข็งแกร่ง

สามารถรองรับการโอเวอร์โหลดชั่วขณะได้โดยไม่สะดุดหรือปิดเครื่อง

สร้างขึ้นเพื่อการทำงานอย่างต่อเนื่อง

ไม่มีส่วนประกอบอิเล็กทรอนิกส์ที่เปราะบาง ระบายความร้อนด้วยอากาศตามธรรมชาติ วิ่งทั้งวันถ้าคุณต้องการ

ง่ายต่อการบำรุงรักษา

แปรงถ่านเป็นเพียงชิ้นส่วนที่สึกหรอเท่านั้น เมื่อชำรุดแล้ว ให้เปลี่ยนใหม่ ไม่ต้องใช้แผงวงจรแก้ไข ไม่ต้องติดตั้งเฟิร์มแวร์ใหม่

อยู่ที่ไหนTSGC2 ตัวควบคุมแรงดันไฟฟ้าแบบสัมผัสสามเฟสใช้แล้ว?

TSGC2 ถูกใช้เมื่อจำเป็นต้องปรับแรงดันไฟฟ้าสามเฟสแบบแมนนวล

ห้องปฏิบัติการและการวิจัย

การทดสอบการทำงานของอุปกรณ์ การทดสอบแรงดันไฟฟ้า การทดลองความทนไดอิเล็กทริก การสาธิตการสอน หากคุณต้องการเพิ่มแรงดันไฟฟ้าจากศูนย์ นี่คือเครื่องมือมาตรฐาน

การผลิตภาคอุตสาหกรรม

การทดสอบการสตาร์ทมอเตอร์อย่างนุ่มนวล การทดสอบอายุของผลิตภัณฑ์ การปรับแรงดันไฟฟ้าในสายการผลิต เคมี โลหะวิทยา เครื่องมือวัด เครื่องจักร อุตสาหกรรมเบา ต่างก็ใช้มันหมด

การซ่อมแซมอุปกรณ์และการว่าจ้าง

เมื่อเปิดอุปกรณ์ที่ซ่อมแซมแล้วเป็นครั้งแรก ให้เพิ่มแรงดันไฟฟ้าอย่างช้าๆ จากศูนย์ถึงพิกัด — ปลอดภัยกว่าการจ่ายไฟเต็มแรงดันไฟฟ้าทันที

การหรี่แสง การทำความร้อน การควบคุมความเร็ว

การหรี่แสงเวที, การควบคุมกำลังขององค์ประกอบความร้อน, การปรับความเร็วมอเตอร์ขนาดเล็ก

สิ่งอำนวยความสะดวกสาธารณะ

หน้าจอแสดงผล LED อุปกรณ์ออกอากาศ ระบบสื่อสาร อุปกรณ์จ่ายไฟของอุปกรณ์ทดสอบอิเล็กทรอนิกส์

วิธีการเลือกสิ่งที่ถูกต้อง

สองสิ่งที่สำคัญที่สุด: ความจุ (kVA) และช่วงแรงดันเอาต์พุต

ความจุ – เพิ่มพลังรวมของทุกสิ่งที่คุณเชื่อมต่อ จากนั้นเหลือพื้นที่ไว้สำหรับส่วนต่าง มอเตอร์และคอมเพรสเซอร์ดึงกระแสไฟสตาร์ทสูง — ขนาดพอเหมาะ

ความจุมาตรฐาน TSGC2 มีตั้งแต่ 1.5kVA ถึง 45kVA ขนาดทั่วไป: 3kVA, 6kVA, 9kVA, 15kVA, 20kVA, 30kVA ไม่แน่ใจว่าอันไหนเหมาะกับ? ส่งรายการอุปกรณ์ของคุณไปที่ฝ่ายขาย Yibaling ซึ่งจะช่วยคุณปรับขนาด

ช่วงแรงดันไฟฟ้าเอาท์พุต – รุ่นมาตรฐานใช้อินพุต 380V และส่งเอาต์พุต 0V 430V หากคุณต้องการเอาต์พุตที่สูงกว่า (เช่น 0 500V หรือ 0 600V) เวอร์ชันที่กำหนดเองก็มีให้เลือกใช้

แบบแมนนวลหรือแบบมอเตอร์? – TSGC2 เป็นแบบแมนนวล — คุณหมุนวงล้อจักร หากคุณต้องการรีโมทคอนโทรลหรือการปรับอัตโนมัติ สามารถเลือกรุ่นที่ขับเคลื่อนด้วยมอเตอร์ได้ตามคำขอ

ความถี่ – รองรับ 50Hz/60Hz ใช้ได้กับอุปกรณ์ส่งออกด้วย

สภาพแวดล้อมการติดตั้ง – การติดตั้งในอาคาร มีการระบายอากาศที่ดี ปราศจากก๊าซที่มีฤทธิ์กัดกร่อนและฝุ่นหนัก

เป็นอย่างไรบ้างTSGC2 ตัวควบคุมแรงดันไฟฟ้าแบบสัมผัสสามเฟสแตกต่างจากระบบกันโคลงอัตโนมัติใช่ไหม?

เรื่องนี้เกิดขึ้นมากมาย นี่คือคำตอบสั้น ๆ :

ตัวปรับเสถียรภาพอัตโนมัติ (เช่น TNS, SBW) : เมื่อแรงดันไฟฟ้าอินพุตผันผวน ตัวควบคุมจะปรับตัวเอง — ทำให้เอาต์พุตคงที่โดยอัตโนมัติ คุณไม่จำเป็นต้องทำอะไรเลย

ตัวควบคุมหน้าสัมผัส TSGC2 : ไม่สนใจว่าอินพุตจะผันผวนหรือไม่ ไม่ว่าคุณต้องการแรงดันไฟเอาท์พุตใดก็ตาม คุณสามารถหมุนวงล้อจักรไปที่ตำแหน่งนั้นได้ มันทำในสิ่งที่คุณบอกให้ทำ ไม่ใช่สิ่งที่มันตัดสินใจด้วยตัวเอง

หนึ่ง "เสถียรภาพอัตโนมัติ" "การปรับด้วยตนเอง" หนึ่งรายการ งานต่างกัน เครื่องมือต่างกัน ไม่ใช่มาทดแทนกัน

ความคิดสุดท้าย

ตัวควบคุมแรงดันไฟฟ้าแบบสัมผัสสามเฟส TSGC2 ไม่ใช่เทคโนโลยีขั้นสูง ไม่มีชิป ไม่มีหน้าจอ ไม่มีการเชื่อมต่ออินเทอร์เน็ต

เป็นการเลี้ยวแบบแมนนวล แรงดันไฟฟ้าตามเครื่องมือ — เรียบง่ายและตรงไปตรงมา

แต่ในห้องปฏิบัติการ บนม้านั่งทดสอบ ในห้องที่มีอายุเก่าแก่ ในโรงซ่อม ทุกที่ที่คุณต้องการแรงดันไฟฟ้าที่ควบคุมโดยมนุษย์ เริ่มต้นจากศูนย์และเพิ่มขึ้นอย่างช้าๆ ก็ยังคงเป็นเครื่องมือที่ตรงไปตรงมาที่สุดและน่าเชื่อถือที่สุดสำหรับงาน งานบางอย่างจำเป็นต้องมีระบบอัตโนมัติ งานบางงานต้องใช้ล้อมือ
