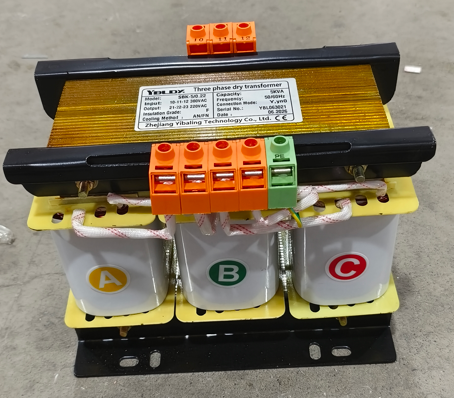

หม้อแปลงชนิดแห้งสามเฟส SBK คืออะไร และเหตุใดจึงมีความสำคัญ

หนึ่งหม้อแปลงชนิดแห้ง SBK 3 เฟสเป็นหม้อแปลงแยกแรงดันไฟฟ้าต่ำ ระบายความร้อนด้วยอากาศ ออกแบบมาเพื่อการใช้งานที่ต้องการพลังงานที่สะอาดและเสถียร และในกรณีที่หม้อแปลงเติมน้ำมันไม่เหมาะสม

ต่างจากหม้อแปลงจุ่มน้ำมัน SBK ไม่ใช้ฉนวนของเหลว ขดลวดถูกระบายความร้อนด้วยการหมุนเวียนของอากาศตามธรรมชาติ และตัวเครื่องทั้งหมดถูกสร้างขึ้นเพื่อให้ทำงานสะอาด เงียบ และปลอดภัย ไม่มีการรั่วไหล ไม่มีความเสี่ยงจากไฟไหม้ และไม่ต้องบำรุงรักษาน้ำมัน

ทำไมเรื่องนั้นถึงสำคัญ?

เนื่องจากอุปกรณ์อุตสาหกรรมสมัยใหม่ เช่น เครื่องจักร CNC สายการผลิตอัตโนมัติ อุปกรณ์ทางการแพทย์ ระบบสื่อสาร มีความอ่อนไหวต่อคุณภาพไฟฟ้า และมักติดตั้งภายในอาคาร พื้นที่จำกัด ซึ่งหม้อแปลงน้ำมันรั่วอาจก่อให้เกิดหายนะ

SBK ตั้งอยู่ระหว่างแหล่งจ่ายไฟและโหลด เพิ่มแรงดันไฟฟ้าขึ้นหรือลง แยกอุปกรณ์ที่มีความละเอียดอ่อนออกจากสัญญาณรบกวนของกริด และจัดหาแหล่งพลังงานที่เสถียรและเชื่อถือได้ซึ่งช่วยให้การผลิตดำเนินต่อไปได้โดยไม่หยุดชะงัก

กล่าวโดยย่อ: ให้พลังงานที่สะอาดและเงียบทุกที่ที่คุณต้องการ ไม่ว่าจะเป็นในอาคาร กลางแจ้ง ในตู้ควบคุม หรือข้างเครื่องจักรของคุณ

อย่างไร.SBK หม้อแปลงไฟฟ้าชนิดแห้ง 3 เฟสได้ผล

หลักการนั้นตรงไปตรงมา แต่การก่อสร้างคือสิ่งที่ทำให้ SBK มีความพิเศษ

ขั้นตอนที่ 1 – แกนกลาง

แกนแม่เหล็กทำจากแผ่นเหล็กซิลิกอนรีดเย็น เรียงซ้อนกันเป็นขั้นบันได ซึ่งจะช่วยลดกระแสแม่เหล็กและไม่สูญเสียโหลด ทำให้หม้อแปลงไฟฟ้ามีประสิทธิภาพสูง

ขั้นตอนที่ 2 - ขดลวด

ขดลวดทองแดงหรืออลูมิเนียมเกรดสูงพันรอบแกน ด้านแรงดันไฟฟ้าต่ำใช้ฟอยล์หรือขดลวดชั้นเพื่อจัดการกับกระแสที่สูงขึ้น ด้านไฟฟ้าแรงสูงใช้ขดลวดทรงกระบอกเพื่อการกระจายแรงดันไฟฟ้าที่ดีขึ้น

ขั้นตอนที่ 3 - การแยก

ขดลวดปฐมภูมิและขดลวดทุติยภูมิแยกจากกันด้วยระบบไฟฟ้า กำลังถ่ายโอนผ่านสนามแม่เหล็ก — ไม่มีการเชื่อมต่อโดยตรง ซึ่งจะบล็อกไฟกระชาก ฮาร์โมนิค และข้อผิดพลาดของกราวด์ไม่ให้เข้าถึงอุปกรณ์ของคุณ

ขั้นตอนที่ 4 - การระบายความร้อน

การระบายความร้อนคือ AN — อากาศเป็นธรรมชาติ ไม่มีพัดลม ไม่มีปั๊ม ไม่มีชิ้นส่วนที่เคลื่อนไหว หม้อแปลงจะกระจายความร้อนผ่านแกนกลางและพื้นผิวที่คดเคี้ยว ทำให้เชื่อถือได้และไม่ต้องบำรุงรักษา

ขั้นตอนที่ 5 - กล่องเสริม

หม้อแปลง SBK มีสองรูปแบบหลัก:

แบบเปิด — สำหรับติดตั้งภายในตู้หรือพื้นที่จำกัดการเข้าถึง

ชนิดมีการป้องกัน — ติดตั้งด้วยโครงเหล็กเพื่อเพิ่มความปลอดภัยและการป้องกัน

ขั้นตอนที่ 6 - การตรวจสอบ

อุปกรณ์เสริมได้แก่ โวลต์มิเตอร์ แอมมิเตอร์ ตัวควบคุมอุณหภูมิ และล้อสำหรับการติดตั้งแบบพกพา

ผลลัพธ์: แหล่งพลังงานที่สะอาด เชื่อถือได้ และบำรุงรักษาต่ำ ซึ่งทำงานอย่างเงียบๆ ปีแล้วปีเล่า

ประเภททั่วไปและการให้คะแนนของเอสบีเค ทรานสฟอร์เมอร์ส

หม้อแปลง SBK ครอบคลุมช่วงความจุที่กว้าง ทำให้เหมาะสำหรับทุกสิ่งตั้งแต่เครื่องมือกลขนาดเล็กไปจนถึงการติดตั้งทางอุตสาหกรรมขนาดใหญ่

ช่วงความจุ:

สามเฟส: 1kVA – 3000kVA

การกำหนดค่ามาตรฐาน:

คุณสมบัติ	ตัวเลือก
ความถี่	50Hz / 60Hz (พิกัดคู่)
แรงดันไฟฟ้าขาเข้า	สูงถึง 1,000V — มาตรฐาน 380V, 400V, 415V
แรงดันขาออก	ปรับแต่งได้ — 220V, 200V, 110V ฯลฯ
กลุ่มการเชื่อมต่อ	ใช่/△, △/ใช่, DYN11
ชั้นฉนวน	คลาส F (155°C) หรือคลาส H (180°C)
ประสิทธิภาพ	≥98%
สิ่งที่แนบมา	ชนิดเปิดหรือป้องกัน (IP00 – IP20)
ชีวิตการออกแบบ	30 ปี

การรวมแรงดันไฟฟ้าทั่วไป:

ป้อนข้อมูล	เอาท์พุต	แอปพลิเคชัน
380V	380 โวลต์ (1:1)	การแยกเท่านั้น — ป้องกันเสียงรบกวน
380V	220V	ลดระดับลงสำหรับอุปกรณ์นำเข้าหรือ 220V
380V	200V	การแปลงแรงดันไฟฟ้าสำหรับอุปกรณ์ญี่ปุ่น
380V	110V	ลดขั้นตอนลงเพื่อควบคุมวงจรหรือไฟส่องสว่าง

ทำไมSBK หม้อแปลงไฟฟ้าชนิดแห้ง 3 เฟสวัตถุ

เนื่องจากพลังงานสะอาดไม่ใช่สิ่งฟุ่มเฟือย แต่เป็นข้อกำหนดสำหรับการดำเนินงานทางอุตสาหกรรมที่เชื่อถือได้

นี่คือสิ่งที่ทำให้ SBK เป็นตัวเลือกที่ต้องการสำหรับการติดตั้งสมัยใหม่:

1. การแยกไฟฟ้า

SBK แยกอุปกรณ์ของคุณออกจากกริด โดยปิดกั้น:

ไฟกระชากและชั่วคราว

ฮาร์มอนิกและสัญญาณรบกวนความถี่สูง

ความผิดปกติของกราวด์และกระแสรั่วไหล

2. การสูญเสียต่ำและประสิทธิภาพสูง

ประสิทธิภาพ 98% ขึ้นไปหมายถึงพลังงานที่สิ้นเปลืองน้อยลง ต้นทุนการดำเนินงานที่ลดลง และความต้องการในการทำความเย็นที่ลดลง

3. เสียงรบกวนต่ำ

โดยทั่วไปแล้วเสียงรบกวนในการทำงานจะต่ำกว่า 35-40dB ที่หนึ่งเมตร ซึ่งเงียบเพียงพอสำหรับการติดตั้งในพื้นที่ที่ไม่มีคนอยู่โดยไม่มีการบำบัดด้วยเสียง

4. ไม่มีน้ำมัน ไม่รั่ว ไม่เสี่ยงต่อการเกิดไฟไหม้

การออกแบบแบบแห้งช่วยลดการรั่วไหลของน้ำมัน การทดสอบน้ำมัน และความเสี่ยงต่อการเกิดเพลิงไหม้ที่เกี่ยวข้องกับหม้อแปลงจุ่มน้ำมัน ทำให้เหมาะสำหรับการติดตั้งภายในอาคาร อาคารสูง และสถานที่ที่มีความละเอียดอ่อนอื่นๆ

5. อายุการใช้งานยาวนาน

ด้วยอายุการใช้งานการออกแบบ 30 ปีและความต้องการการบำรุงรักษาขั้นต่ำ SBK มอบคุณค่าระยะยาวที่ยอดเยี่ยม

6. การแปลงแรงดันไฟฟ้าแบบยืดหยุ่น

SBK สามารถแปลงแรงดันไฟฟ้าให้ตรงกับความต้องการของอุปกรณ์แทบทุกชนิด ทำให้เหมาะสำหรับ:

อุปกรณ์นำเข้าที่มีข้อกำหนดแรงดันไฟฟ้าที่ไม่ได้มาตรฐาน

เครื่องจักรส่งออกที่ต้องทำงานบนกริดต่างประเทศ

สิ่งอำนวยความสะดวกพร้อมอุปกรณ์แรงดันไฟฟ้าผสม

7. ปรับแต่งได้

หม้อแปลง SBK สามารถสร้างขึ้นด้วยแรงดันไฟฟ้าอินพุต/เอาท์พุต กลุ่มการเชื่อมต่อ การจัดเตรียมก๊อกน้ำ กล่องหุ้ม และอุปกรณ์เสริมเฉพาะ ซึ่งปรับให้เหมาะกับการใช้งานของคุณโดยเฉพาะ

8. บำรุงรักษาง่าย

หากไม่มีน้ำมัน ก็จะไม่มีการสุ่มตัวอย่างน้ำมัน ไม่มีการกรอง และไม่มีการเติมน้ำมัน การทำความสะอาดตู้เป็นระยะๆ เป็นเพียงสิ่งที่จำเป็นเท่านั้น

9. ช่วงการทำงานที่กว้าง

SBK ทำงานในช่วงอุณหภูมิแวดล้อมกว้าง (-15°C ถึง +45°C) และระดับความสูง (สูงถึง 5,000 ม. โดยมีการลดพิกัดที่เหมาะสม)

การเลือกหม้อแปลง SBK ที่เหมาะสม

การเลือกหม้อแปลง SBK นั้นตรงไปตรงมา แต่ต้องใส่ใจในรายละเอียดสำคัญบางประการ

ขั้นตอนที่ 1 — กำหนดภาระของคุณ

เพิ่มการใช้พลังงานของอุปกรณ์ทั้งหมดที่จะเชื่อมต่อ รวมการขยายในอนาคต — โดยปกติแล้วจะมีอัตรากำไรขั้นต้น 20 30%

พิกัดมาตรฐาน SBK: 1kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA, 80kVA, 100kVA และสูงถึง 3000kVA ตามคำขอ ขั้นตอนที่ 2 — ระบุแรงดันไฟฟ้าอินพุตและเอาต์พุต

ปัจจัย	คำถามที่ต้องถาม
แรงดันไฟฟ้าขาเข้า	อุปทานเว็บไซต์ของคุณคืออะไร? 380V? 400V? 415V?
แรงดันขาออก	อุปกรณ์ของคุณต้องใช้แรงดันไฟฟ้าเท่าใด?
ก๊อก	คุณจำเป็นต้องปรับการแตะ (±5%) สำหรับการเปลี่ยนแปลงแรงดันไฟฟ้าในสายหรือไม่?
กลุ่มการเชื่อมต่อ	DYN11 เป็นเรื่องปกติ — แต่ตรวจสอบความต้องการของระบบของคุณ

ขั้นตอนที่ 3 — เลือกระดับฉนวน

ชั้นฉนวน	อุณหภูมิสูงสุด	แนะนำสำหรับ
คลาส F	155°ซ	การใช้งานทางอุตสาหกรรมทั่วไป — ที่พบบ่อยที่สุด
คลาสเอช	180°ซ	สภาพแวดล้อมที่มีอุณหภูมิสูง มีภาระงานหนักอย่างต่อเนื่อง

ขั้นตอนที่ 4 — เลือกประเภทกล่องหุ้ม

พิมพ์	คำอธิบาย	เมื่อใดควรเลือก
เปิด	ไม่มีกล่องหุ้ม มีขดลวดเปลือย	การติดตั้งในห้องไฟฟ้าที่มีการล็อคและมีข้อจำกัดในการเข้าถึง
ได้รับการคุ้มครอง	ตู้เหล็ก	การติดตั้งภายในอาคารทั่วไป — ตัวเลือกมาตรฐาน
มีล้อ	รุ่นมือถือพกพาได้	การติดตั้งชั่วคราว การตั้งค่าการทดสอบ เวิร์กช็อปที่มีการเปลี่ยนเค้าโครง

ขั้นตอนที่ 5 — ตรวจสอบสภาพแวดล้อมการติดตั้ง

เงื่อนไข	ความต้องการ
ระดับความสูง	≤2000ม. (มาตรฐาน) สูงถึง 5,000 ม. พร้อมการลดพิกัด
อุณหภูมิแวดล้อม	-15°ซ ถึง +45°ซ
ความชื้น	≤90% (ไม่ควบแน่น)
บรรยากาศ	ไม่มีก๊าซที่มีฤทธิ์กัดกร่อน ฝุ่นที่เป็นสื่อกระแสไฟฟ้า หรือสารที่ระเบิดได้
การสั่นสะเทือน	ไม่มีการสั่นสะเทือนหรือแรงกระแทกอย่างรุนแรง

ขั้นตอนที่ 6 — ตรวจสอบมาตรฐานความปลอดภัย

ตรวจสอบว่าหม้อแปลงไฟฟ้าเป็นไปตามมาตรฐานที่เกี่ยวข้อง:

VDE0550

IEC439

เจบี5555

GB226

ISO9001

ซีอี

ความคิดสุดท้าย

หม้อแปลงชนิดแห้งสามเฟสของ SBK ไม่ใช่ส่วนประกอบที่หรูหราที่สุดในระบบไฟฟ้าทางอุตสาหกรรม ไม่มีหน้าจอสัมผัสหรือการเชื่อมต่อไร้สาย

แต่มีสิ่งหนึ่งที่ดีมาก: ให้พลังงานที่สะอาด เสถียร และเชื่อถือได้ — เงียบ มีประสิทธิภาพ และมีการบำรุงรักษาน้อยที่สุด

ในยุคที่สายการผลิตมีระบบอัตโนมัติมากขึ้น และอุปกรณ์ที่ไวต่อคุณภาพไฟฟ้ามากขึ้น หม้อแปลง SBK ถือเป็นรากฐานที่เงียบสงบที่ช่วยให้ทุกอย่างทำงานต่อไป ไม่ใช่พระเอกของเรื่อง เป็นเวทีที่เหล่าฮีโร่แสดง
