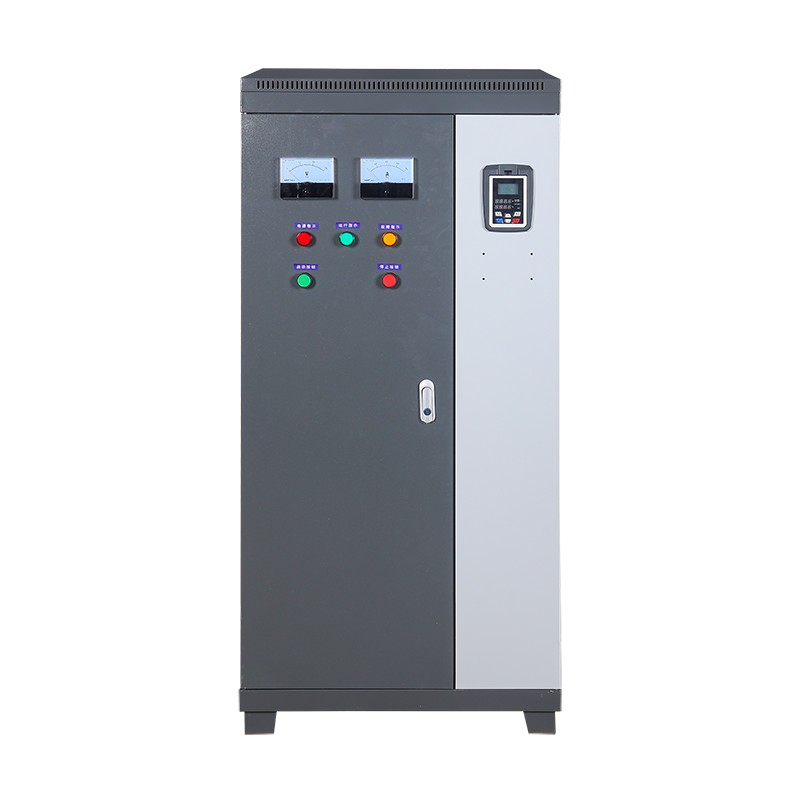

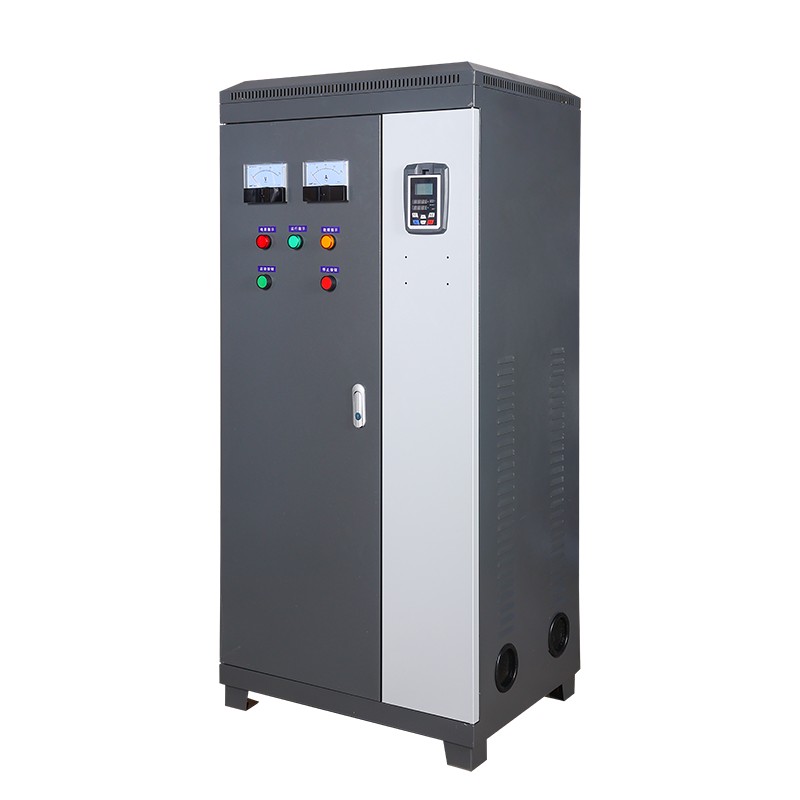

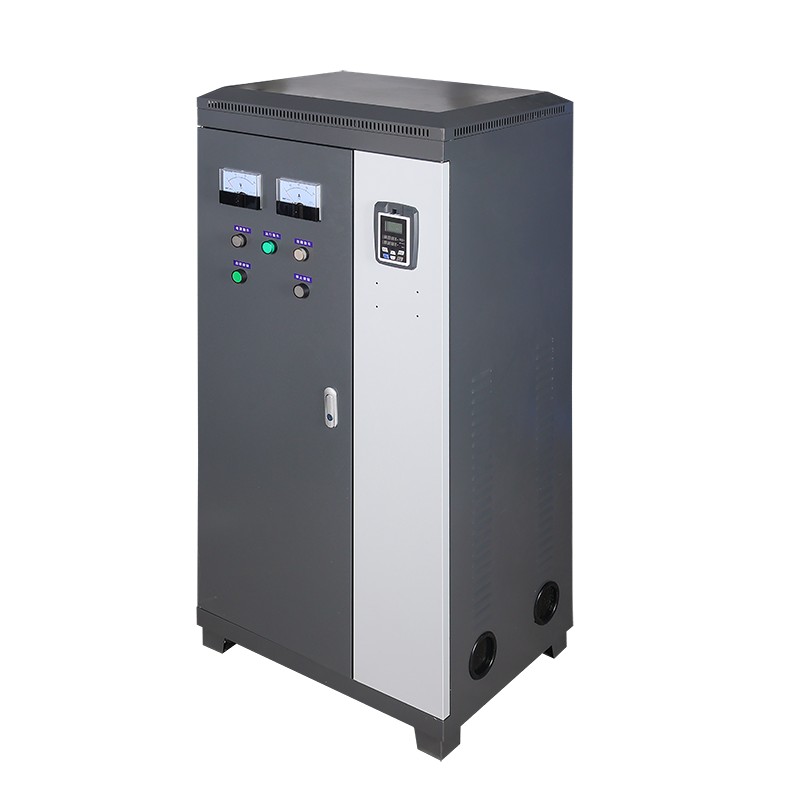

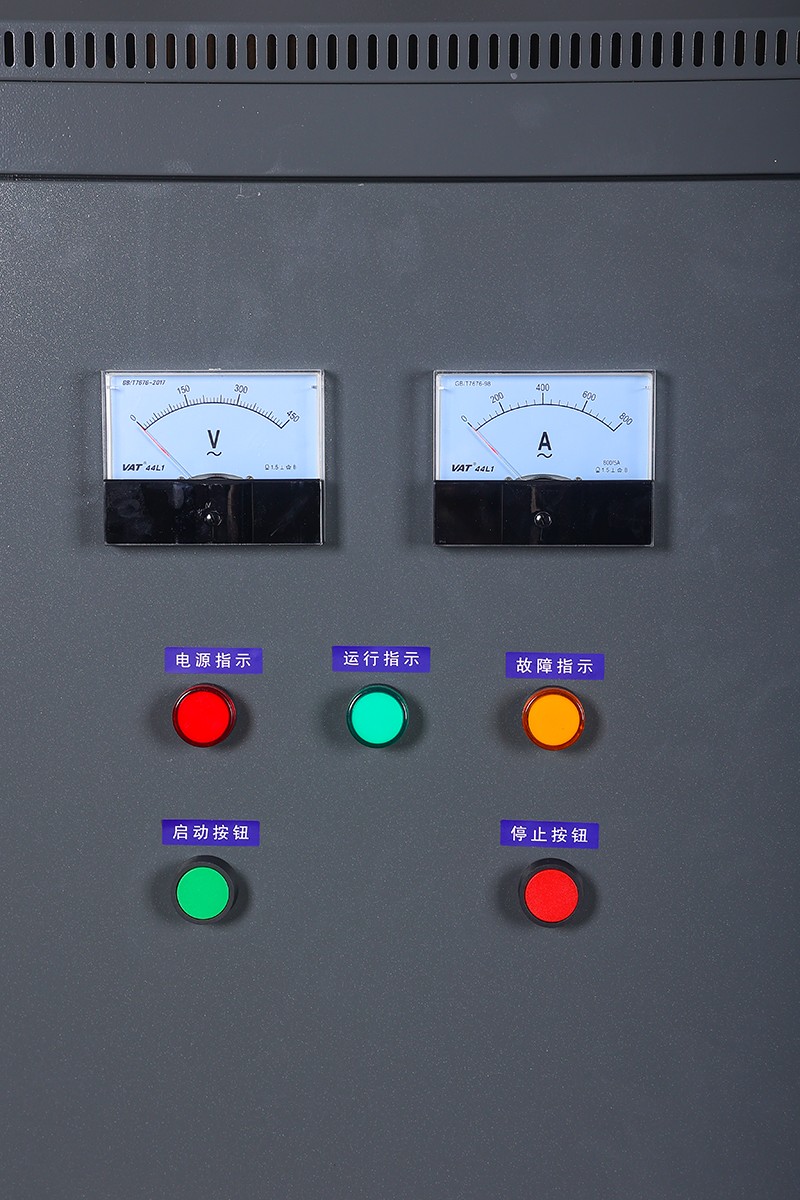

Bypass Soft Starter Cabinet

ตู้สตาร์ทแบบอ่อนบายพาสเป็นหนึ่งในผลิตภัณฑ์หลักที่ผลิตโดยโรงงานอี้บาลิง มีคุณภาพดีเยี่ยมซึ่งเกินมาตรฐานแห่งชาติ และลูกค้ามีคำสั่งซื้อซ้ำอย่างต่อเนื่อง เราหวังเป็นอย่างยิ่งว่าจะได้เป็นพันธมิตรระยะยาวของคุณ

ส่งคำถาม

รายละเอียดสินค้า

ตู้ซอฟต์สตาร์ทบายพาสเป็นอุปกรณ์สตาร์ทและควบคุมมอเตอร์อัจฉริยะที่บูรณาการ โดยผสมผสานยูนิตสตาร์ทแบบนุ่มนวลของไทริสเตอร์เข้ากับระบบคอนแทคเตอร์บายพาสภายในตู้มาตรฐานอย่างชาญฉลาด
โหมดการทำงานหลักแบ่งออกเป็นสองขั้นตอน: เมื่อมอเตอร์สตาร์ท แรงดันไฟฟ้าและกระแสที่จ่ายให้กับมอเตอร์จะถูกควบคุมอย่างแม่นยำโดยซอฟต์สตาร์ทภายในตู้ ทำให้ได้ซอฟต์สตาร์ทที่ราบรื่นและปราศจากแรงกระแทก แก้ปัญหากริดช็อตและความเครียดทางกลที่เกิดจากการสตาร์ทโดยตรงได้อย่างมีประสิทธิภาพ

ตู้สตาร์ทแบบนุ่มนวลออนไลน์ VS. บายพาสตู้สตาร์ทแบบนุ่มนวล

ชื่อ	ตู้สตาร์ทซอฟท์ออนไลน์	ตู้บายพาสซอฟต์สตาร์ทเตอร์
องค์ประกอบโครงสร้าง	ส่วนใหญ่ใช้ซอฟต์สตาร์ทเตอร์เป็นองค์ประกอบควบคุม ซึ่งมีสวิตช์ ตู้ ฯลฯ	ขึ้นอยู่กับประเภทออนไลน์ จะมีการเพิ่มคอนแทคเตอร์บายพาสเพิ่มเติม
หลักการทำงาน	ไทริสเตอร์ยังคงทำงานต่อไปหลังจากที่มอเตอร์สตาร์ท ทำให้สตาร์ทเครื่องได้อย่างราบรื่นและทำงานได้ตามปกติ	หลังจากการสตาร์ทเสร็จสมบูรณ์ คอนแทคเตอร์บายพาสจะเข้ามาแทนที่ไทริสเตอร์และจ่ายแรงดันไฟฟ้าให้กับมอเตอร์
ต้นทุนและการสร้างความร้อน	ต้นทุนของตู้ซอฟต์สตาร์ทแบบออนไลน์นั้นสูงกว่า ในระหว่างการทำงาน ไทริสเตอร์จะมีแรงดันไฟฟ้าตกในสถานะ ซึ่งจะทำให้เกิดความร้อนบางส่วน	ต้นทุนต่ำ ไม่สร้างความร้อนระหว่างการทำงาน และประสิทธิภาพเกือบ 100%
ฉากบังคับ	ตู้ซอฟต์สตาร์ทแบบออนไลน์จำเป็นสำหรับการควบคุมและการป้องกันเต็มรูปแบบ จัดการกับการใช้งานที่มีโหลดแปรผันหรือแหล่งพลังงานที่เปราะบาง ซึ่งมีลักษณะวิกฤตและซับซ้อน	ตู้ซอฟต์สตาร์ทแบบบายพาสได้รับการออกแบบมาเพื่อรองรับการใช้งานโหลดประจำและเสถียรที่เกี่ยวข้องกับการสตาร์ทและการหยุดเท่านั้น

วัสดุหลัก

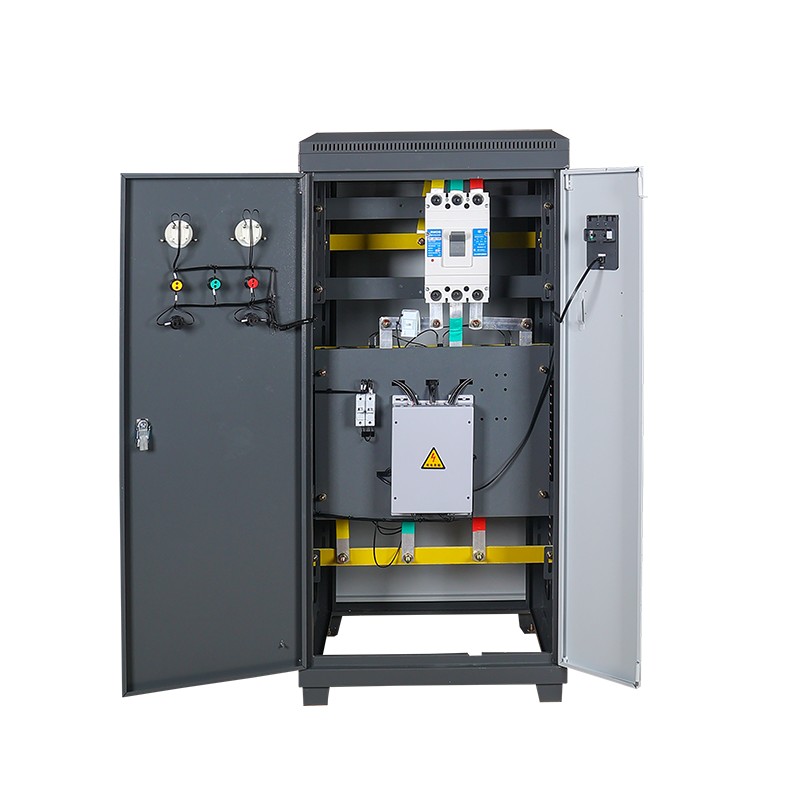

ส่วนประกอบหลักของตู้สตาร์ทแบบนุ่มนวลบายพาสถือได้ว่าเป็นระบบที่สำเร็จได้ด้วยการทำงานร่วมกันของส่วนสำคัญหลายส่วน:
แกนการทำงานอยู่ในไทริสเตอร์ (เซมิคอนดักเตอร์ที่ใช้ซิลิกอน) ของยูนิตสตาร์ทแบบนุ่มนวล และคอนแทคเตอร์ความจุขนาดใหญ่ (ที่มีหน้าสัมผัสโลหะผสมเงิน) ของยูนิตบายพาส
แบบแรกควบคุมแรงดันไฟฟ้าได้อย่างราบรื่นในระหว่างขั้นตอนการสตาร์ท ขณะที่แบบหลังส่งกระแสไฟเต็มระหว่างการทำงานในสภาวะคงตัว แกนควบคุมของตู้สตาร์ทแบบซอฟต์สตาร์ทบายพาสคือชิปไมโครโปรเซสเซอร์ในตัว ซึ่งมีหน้าที่รับผิดชอบด้านลอจิกและการคำนวณของทั้งระบบ

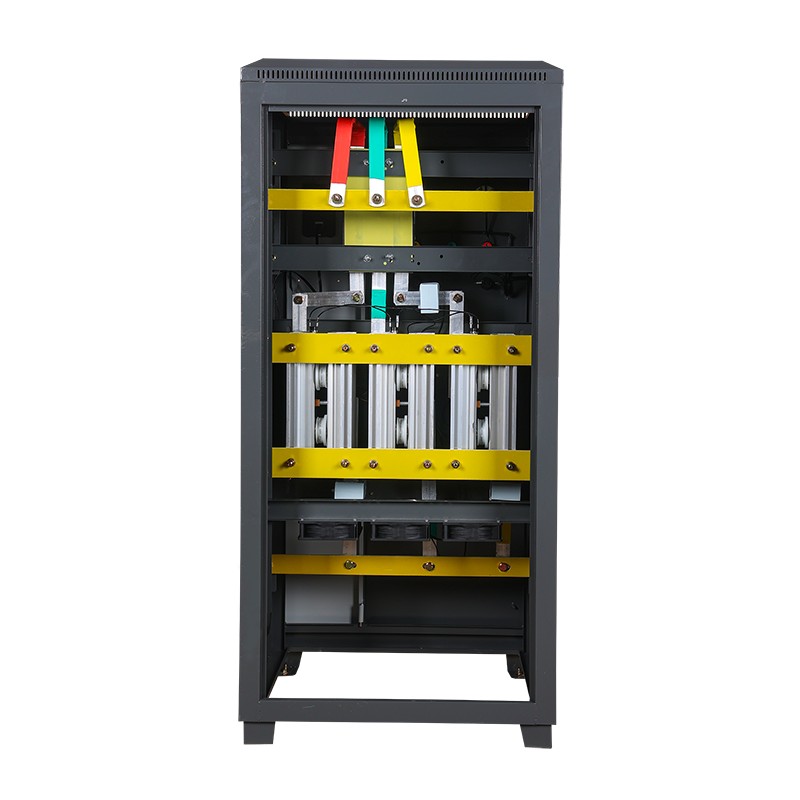

เส้นทางกระแสไฟฟ้าของทั้งระบบเชื่อมต่อกันด้วยบัสบาร์ทองแดงที่มีความบริสุทธิ์สูง
ส่วนประกอบทั้งหมดได้รับการติดตั้งบนโครงสร้างเฟรมชุบอะลูมิเนียม-สังกะสีป้องกันการกัดกร่อน และรับประกันความปลอดภัยทางไฟฟ้าด้วยชิ้นส่วนฉนวนพลาสติกวิศวกรรม
สำหรับรุ่นกำลังสูง หม้อน้ำอะลูมิเนียมอัลลอยด์และพัดลมระบายความร้อนยังได้รับการติดตั้งเพื่อจัดการกับความร้อน และแนวป้องกันความปลอดภัยนั้นเกิดจากส่วนประกอบการป้องกัน เช่น ฟิวส์และรีเลย์ระบายความร้อน
การทำงานร่วมกันของวัสดุเหล่านี้ในที่สุดบรรลุเป้าหมายการออกแบบของการเริ่มต้นที่ราบรื่น การดำเนินงานที่มีประสิทธิภาพ ตลอดจนความปลอดภัยและความน่าเชื่อถือสำหรับอุปกรณ์
วัสดุหลักที่ใช้ในตู้สตาร์ทแบบซอฟต์สตาร์ทแบบบายพาสของเราทั้งหมดได้รับการคัดสรรอย่างพิถีพิถันโดยวิศวกรของ Ibaling และมีคุณภาพสูง ตู้ซอฟต์สตาร์ทแบบบายพาสที่ผลิตด้วยวัสดุหลักเหล่านี้มีคุณภาพเกินมาตรฐานมากและมีเสถียรภาพในด้านประสิทธิภาพสูง

กระบวนการทดสอบ

การทดสอบจากโรงงานของตู้ซอฟต์สตาร์ทแบบบายพาสเป็นกระบวนการตรวจสอบอย่างเป็นระบบและเข้มงวดซึ่งออกแบบมาเพื่อจำลองสภาพการทำงานจริงและรับรองว่าฟังก์ชัน ความปลอดภัย และความน่าเชื่อถือเป็นไปตามมาตรฐาน กระบวนการทั้งหมดเป็นไปตามหลักการของสแตติกก่อน จากนั้นจึงไดนามิก แยกส่วนประกอบออกก่อน แล้วจึงแยกทั้งเครื่อง
ขั้นตอนแรกคือการทดสอบแบบแยกและแบบคงที่ของตู้ซอฟต์สตาร์ทแบบบายพาส. โดยไม่ต้องเชื่อมต่อกับแหล่งจ่ายไฟหลัก ส่วนประกอบหลักทั้งหมดภายในตู้ซอฟต์สตาร์ทแบบบายพาสจะได้รับการทดสอบแยกกัน เช่น การทดสอบคุณลักษณะทางกลและความต้านทานหน้าสัมผัสของคอนแทคเตอร์บายพาส การตรวจสอบอัตราส่วนการเปลี่ยนแปลงและขั้วของหม้อแปลงกระแส/แรงดันไฟฟ้า และดำเนินการตรวจสอบความถูกต้องของสายไฟ 100% และความต้านทานของฉนวน (≥10MΩ) และการทดสอบความถี่กำลังที่ทนต่อแรงดันไฟฟ้า (เช่น 2kV/1 นาที) บนวงจรควบคุมทุติยภูมิทั้งหมดเพื่อให้มั่นใจในความปลอดภัยและความแม่นยำขั้นพื้นฐาน
ในเวลาเดียวกัน ตามความต้องการของลูกค้า ให้ตั้งค่าพารามิเตอร์เริ่มต้นล่วงหน้าและทำการทดสอบฟังก์ชันทั้งหมดของอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร
จากนั้น เข้าสู่ขั้นตอนการทดสอบไดนามิกและฟังก์ชันหลัก. หลังจากเชื่อมต่อกับแหล่งจ่ายไฟสำหรับแก้ไขข้อบกพร่องแล้ว ให้ตรวจสอบลำดับเฟสและการแสดงแรงดันไฟฟ้าของวงจรหลักก่อน ส่วนที่สำคัญที่สุดคือการทดสอบลอจิกการสลับบายพาส ซึ่งต้องใช้ออสซิลโลสโคปเพื่อจับและตรวจสอบว่าเอาต์พุตไทริสเตอร์และคอนแทคเตอร์บายพาสสามารถสลับได้อย่างราบรื่น ไร้ส่วนโค้ง และไร้แรงกระแทกที่จุดข้ามศูนย์ของแรงดันไฟฟ้า นี่คือคุณค่าหลักของการออกแบบบายพาสของตู้สตาร์ทแบบนุ่มนวลของบายพาส
หลังจากนั้น เชื่อมต่อกล่องโหลดการจำลองมอเตอร์หรือมอเตอร์กำลังขนาดเล็กเพื่อดำเนินการทดสอบกระบวนการสตาร์ทแบบนุ่มนวลและหยุดแบบนุ่มนวลโดยสมบูรณ์และจำลองข้อผิดพลาดต่างๆ เช่น กระแสเกิน การสูญเสียเฟส และโรเตอร์ที่ถูกล็อค เพื่อตรวจสอบว่าฟังก์ชันการป้องกันทั้งหมดสามารถทำงานได้อย่างถูกต้องและรวดเร็วตามค่าที่ตั้งไว้ สุดท้าย ให้ดำเนินการโหลดอย่างต่อเนื่องเป็นเวลาหลายชั่วโมง (การทดสอบอายุ) ในระหว่างนั้นจะใช้กล้องถ่ายภาพความร้อนอินฟราเรดเพื่อตรวจดูอุณหภูมิที่เพิ่มขึ้นของชิ้นส่วนสำคัญ เช่น แผงระบายความร้อนไทริสเตอร์และจุดเชื่อมต่อบัสบาร์ เพื่อให้แน่ใจว่าจะอยู่ภายในขีดจำกัดที่ปลอดภัย (เช่น อุณหภูมิที่เพิ่มขึ้น ≤ 70K) เพื่อแสดงกระบวนการหรือข้อบกพร่องด้านการออกแบบที่อาจเกิดขึ้น
หลังจากผ่านการทดสอบทั้งหมดแล้ว ให้ดำเนินการตรวจสอบการทำความสะอาดครั้งสุดท้าย ขันตัวยึดให้แน่นอีกครั้ง และแนบ "รายงานการทดสอบจากโรงงานสำหรับตู้สตาร์ทแบบนุ่มนวลบายพาส" (รวมถึงข้อมูลที่วัดได้ทั้งหมด) แบบร่าง ใบรับรองความสอดคล้อง ฯลฯ ก่อนบรรจุเพื่อจัดส่ง
