ไฟฟ้าเดินทางจากสถานีย่อยไปยังโรงงานอย่างไร? เหตุใดจึงยังคงเป็นหม้อแปลงไฟฟ้าแบบแช่น้ำมัน?

ในระบบไฟฟ้ามีอุปกรณ์ประเภทหนึ่งที่มีอยู่มาเป็นเวลากว่าร้อยปีโดยหลักการยังคงไม่เปลี่ยนแปลงและโครงสร้างไม่หรูหราแต่มีการใช้งานมาโดยตลอด:

ที่หม้อแปลงแช่น้ำมัน.

หม้อแปลงแช่น้ำมันไม่ได้ทันสมัยและไม่เท่ห์ แต่สามารถพบได้ในทุกโรงงาน ทุกพื้นที่อยู่อาศัย และทุกสายจำหน่าย

I. หม้อแปลงแช่น้ำมันทำหน้าที่อะไรกันแน่?

พูดง่ายๆ ก็คือ แปลงไฟฟ้าแรงสูงให้เป็นไฟฟ้าแรงต่ำ หรือในทางกลับกัน

ไฟฟ้าที่มาจากโรงไฟฟ้ามีแรงดันไฟฟ้าสูงมาก (หลายหมื่นโวลต์หรือหลายแสนโวลต์) และไม่สามารถใช้กับอุปกรณ์โดยตรงได้ สถานีหม้อแปลงจุ่มน้ำมันจะลดแรงดันไฟฟ้าลงเหลือ 380V สำหรับโรงงาน หรือ 220V สำหรับบ้าน

ในสถานการณ์ย้อนกลับ บางสถานการณ์จำเป็นต้องแปลงแรงดันไฟฟ้าต่ำให้เป็นไฟฟ้าแรงสูง (เช่น สถานีไฟฟ้าโซลาร์เซลล์และฟาร์มกังหันลมที่เชื่อมต่อกับโครงข่าย) และหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันก็ทำหน้าที่นี้เช่นกัน

หม้อแปลงจุ่มน้ำมันทำหน้าที่เพียงสิ่งเดียวเท่านั้น: การแปลงแรงดันไฟฟ้า

ทำแบบนี้มาเป็นเวลากว่าร้อยปีแล้วโดยไม่ได้เปลี่ยนแนวทางเลย

ครั้งที่สอง ในยุคปัจจุบัน ทำไม “น้ำมัน” ถึงยังใช้อยู่?

มีคนถามว่าหม้อแปลงชนิดแห้งไม่ปลอดภัยกว่าหรือ? ทำไมถึงยังใช้หม้อแปลงแช่น้ำมัน?

คำตอบอยู่ในสามคำ: สามารถทนได้

หม้อแปลงที่แช่น้ำมันไม่ "ถอยหลัง"; เป็นโซลูชันที่เหมาะสมที่สุดในสถานการณ์ที่มีความต้องการด้านความน่าเชื่อถือ ความจุ และต้นทุนสูง

ที่สาม “น้ำมัน” ภายในหม้อแปลงไฟฟ้าที่แช่น้ำมันทำหน้าที่อะไรกันแน่?

ไม่ใช้สำหรับการเผาไหม้ ใช้สำหรับเป็นฉนวนและกระจายความร้อน

ฉนวน: ระหว่างขดลวดกับแกน ระหว่างขดลวดกับปลอก ระหว่างระดับแรงดันไฟฟ้าที่แตกต่างกันของขดลวด ฉนวนจะถูกแยกออกด้วยน้ำมันเพื่อป้องกันการอาร์กและการคายประจุ

การกระจายความร้อน: เมื่อคอยล์ร้อนขึ้น น้ำมันจะดึงความร้อนออกไปและส่งไปยังผนังถังน้ำมันและกระจายไปในอากาศ

ด้วยเหตุนี้เองหม้อแปลงแช่น้ำมันมีความสามารถในการโอเวอร์โหลดสูง - ความจุความร้อนของน้ำมันมีขนาดใหญ่ และในระหว่างการโอเวอร์โหลดในระยะสั้น อุณหภูมิที่เพิ่มขึ้นจะไม่เร็วเท่ากับหม้อแปลงชนิดแห้ง

IV. หม้อแปลงจุ่มน้ำมันมีแนวโน้มที่จะเกิดความล้มเหลวหรือไม่?

ในทางตรงกันข้าม หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันถือเป็นอุปกรณ์ไฟฟ้าประเภทที่มีความคงทนมากที่สุด

ตราบใดที่ไม่มีการโอเวอร์โหลดอย่างรุนแรงเป็นเวลานาน ไม่ได้ใช้งานโดยไม่ใช้น้ำมันเป็นเวลานาน และไม่ถูกฟ้าผ่าหรือผลกระทบจากการลัดวงจรบ่อยครั้ง หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันตัวเดียวสามารถมีอายุการใช้งานการออกแบบได้ 20-30 ปี

"ปัญหา" ทั่วไปมีเพียงไม่กี่ประเภทเท่านั้น:

ระดับน้ำมันลดลง (การรั่วไหลหรือการระเหย)

การเสื่อมสภาพของน้ำมัน (ความชื้นหรือออกซิเดชัน)

ตัวเก็บประจุ, ตัวเปลี่ยนแทป, อายุของฉนวน

โอเวอร์โหลดทำให้อุณหภูมิเพิ่มขึ้นมากเกินไป

ทั้งหมดนี้สามารถตรวจจับและจัดการล่วงหน้าได้ผ่านการตรวจสอบและการทดสอบน้ำมันเป็นประจำ

V. คำถามที่ลูกค้าถามบ่อยที่สุดเมื่อเลือกหม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน

1. ทองแดงหรืออลูมิเนียม?

ทองแดงมีคุณสมบัตินำไฟฟ้าได้ดี ทนความร้อน และมีอายุการใช้งานยาวนานแต่มีราคาแพง

อลูมิเนียมมีราคาถูกกว่า แต่มีปริมาตรมากกว่าสำหรับความจุเท่าเดิมและมีการสร้างความร้อนสูงกว่าเล็กน้อย

เลือกอันใดขึ้นอยู่กับงบประมาณและข้อกำหนดในสถานที่ แต่สิ่งหนึ่งที่ควรทราบ: หากเป็นโครงการที่มีการรับน้ำหนักสูงหรือส่งออกอย่างต่อเนื่องขอแนะนำให้ใช้ทองแดง

2. ปิดสนิทหรือมีอ่างเก็บน้ำน้ำมัน?

ปิดผนึกอย่างเต็มที่: น้ำมันไม่สัมผัสกับอากาศ เสื่อมสภาพช้า และไม่ต้องบำรุงรักษา เหมาะสำหรับการใช้งานกลางแจ้ง

มีถังเก็บน้ำมัน: มีอุปกรณ์ช่วยหายใจช่วยให้สามารถสังเกตระดับน้ำมันได้ เหมาะสำหรับสถานการณ์ที่ต้องได้รับการตรวจสอบเป็นประจำ

3. จะเลือกเกรดการสูญเสีย (ประสิทธิภาพพลังงาน) ได้อย่างไร?

S11, S13, S20... ยิ่งจำนวนมากขาดทุนน้อยแต่ราคาก็สูงตามไปด้วย

คำนวณว่าการประหยัดไฟฟ้ารายปีสามารถครอบคลุมต้นทุนการจัดซื้อที่สูงขึ้นได้หรือไม่ โดยปกติแล้ว S13 จะสามารถคืนส่วนต่างได้ภายใน 2-3 ปี

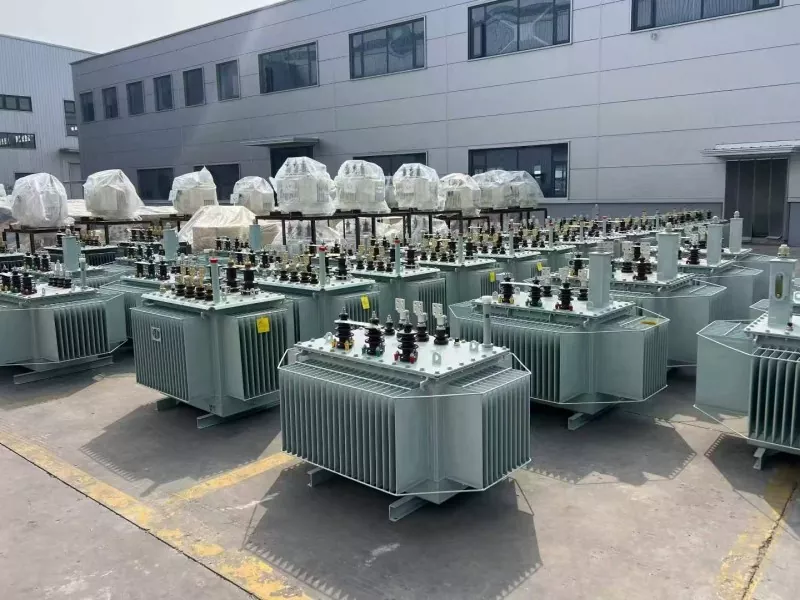

วี. หม้อแปลงจุ่มน้ำมันของอี้บาหลิง

เราผลิตหม้อแปลงแช่น้ำมันไม่เดินตาม "เส้นทางเทคโนโลยีดำ" ใด ๆ แต่ด้วยการเลือกใช้วัสดุที่ดี ควบคุมกระบวนการที่ดี และทำการทดสอบอย่างละเอียด

แกนหลัก: แผ่นเหล็กซิลิกอนรีดเย็นที่มีความสามารถในการซึมผ่านของแม่เหล็กสูง ตะเข็บที่เซเต็ม การสูญเสียน้ำหนักต่ำ

ขดลวด: ทองแดงบริสุทธิ์ (มาตรฐาน) หรืออลูมิเนียมที่มีความบริสุทธิ์สูง (ตามความจำเป็น) ฉนวนระหว่างชั้นที่เข้มงวด ความสามารถในการป้องกันการลัดวงจรที่แข็งแกร่ง

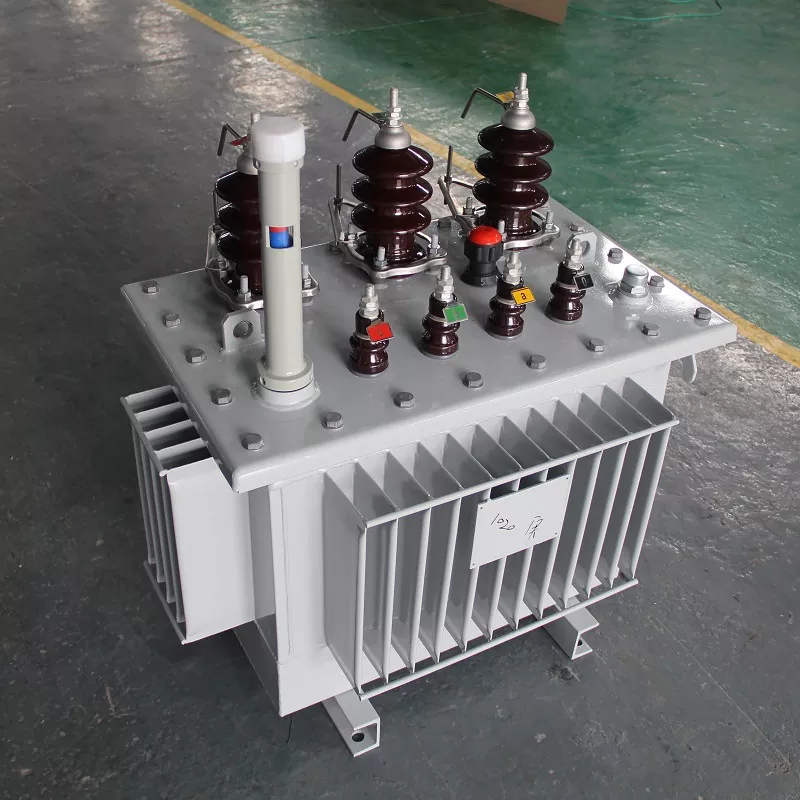

น้ำมันฉนวน: น้ำมันหม้อแปลงคุณภาพสูง ผ่านการทดสอบความทนทานต่อแรงดันไฟฟ้า ปริมาณความชื้น และการสูญเสียอิเล็กทริกอย่างครบถ้วนก่อนออกจากโรงงาน ถังน้ำมันเชื้อเพลิง: แผ่นรูปคลื่นหรือหม้อน้ำแบบแผ่น การเชื่อมแบบปิดผนึกอย่างสมบูรณ์ ป้องกันการรั่วซึม การกัดกร่อน และน้ำค้าง

การทดสอบจากโรงงาน: การแปรผันของอัตราส่วน, ความต้านทาน DC, ความต้านทานของฉนวน, การสูญเสียขณะไม่มีโหลด, การสูญเสียโหลด, ความถี่กำลังไฟฟ้าที่ทนต่อแรงดันไฟฟ้า... แต่ละยูนิตได้รับการทดสอบ ไม่มีการตรวจสอบการสุ่มตัวอย่าง ใช้ได้กับ:

จำหน่ายไฟฟ้าโรงงาน สถานีย่อยชุมชน

อุตสาหกรรมเหมืองแร่ เคมี กระดาษ สิ่งทอ

การเพิ่มพลังงานแสงอาทิตย์ การเชื่อมต่อโครงข่ายพลังงานลม

สนับสนุนการส่งออก โครงการช่วยเหลือต่างประเทศ

ความจุ: 30kVA - 3150kVA

แรงดันไฟฟ้า: 10kV / 0.4kV เป็นตัวเลือกหลัก รองรับการปรับแต่งที่ไม่ได้มาตรฐาน

ปกเกล้าเจ้าอยู่หัว สรุปได้ในประโยคเดียว

หม้อแปลงจุ่มน้ำมันไม่ใช่อุปกรณ์ที่ทันสมัยที่สุด แต่เป็นหนึ่งในอุปกรณ์จ่ายไฟฟ้าที่เชื่อถือได้มากที่สุดใน "การต่อสู้ที่ยากลำบาก" เช่น ความจุขนาดใหญ่ โหลดสูง สภาพแวดล้อมกลางแจ้ง และการทำงานระยะยาว

ไฟฟ้าถูกยืมมาจากท้องฟ้าและค้ำจุนพื้นดิน

หากคุณมีข้อกำหนดในการเลือกหม้อแปลงแช่น้ำมัน (ความจุ แรงดันไฟฟ้า เกรดประสิทธิภาพพลังงาน ปิดสนิทหรือมีถังเก็บน้ำมัน ใบรับรองการส่งออก) คุณสามารถติดต่อทีมเทคโนโลยีพลังงาน Yibalingในเวลาใดก็ได้
