หม้อแปลงควบคุม BK คืออะไรและเหตุใดจึงสำคัญ

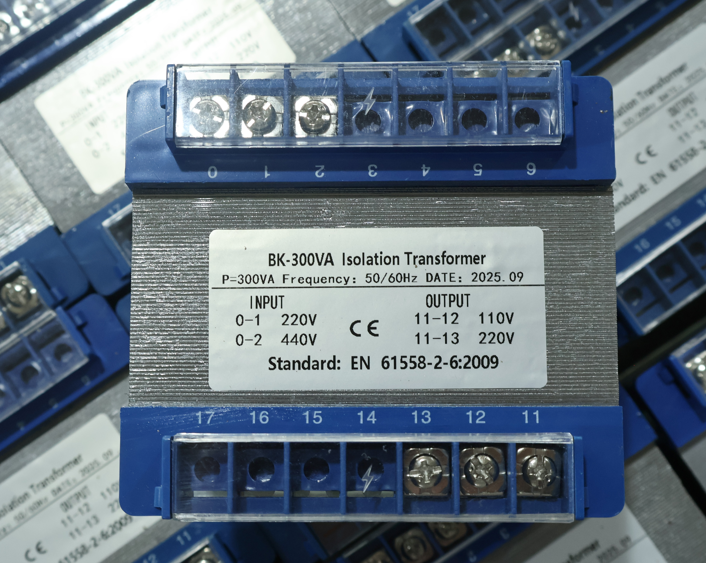

A หม้อแปลงควบคุม BKเป็นหม้อแปลงชนิดแห้งเฟสเดียวที่ออกแบบมาเพื่อให้กำลังควบคุมที่เสถียรและแยกได้สำหรับเครื่องมือกล ระบบอัตโนมัติ และแผงควบคุมอุตสาหกรรม งานหลักของบริษัทคือการลดแรงดันไฟฟ้าของแหล่งจ่ายหลัก — 380V, 220V หรืออินพุตอื่นๆ ให้เป็นแรงดันไฟฟ้าควบคุมที่ PLC, รีเลย์, คอนแทคเตอร์, โซลินอยด์ และไฟแสดงสถานะต้องการจริงๆ

อัตราความถี่ 50 60Hz คือสิ่งที่ทำให้ซีรีส์ BK มีคุณค่าอย่างยิ่ง สามารถใช้ในประเทศที่มีกริด 50Hz (ยุโรป เอเชีย แอฟริกา) และกริด 60Hz (อเมริกาเหนือ บางส่วนของอเมริกาใต้) โดยไม่ต้องดัดแปลง สำหรับผู้ผลิตอุปกรณ์ที่ส่งออกไปทั่วโลก ไม่จำเป็นต้องใช้หม้อแปลงรุ่นต่างๆ สำหรับตลาดที่แตกต่างกัน

ทำไมเรื่องนั้นถึงสำคัญ?

เพราะวงจรควบคุมมีความละเอียดอ่อน แรงดันไฟฟ้าตกซึ่งมอเตอร์จะยักออกอาจทำให้ PLC เกิดข้อผิดพลาด คอนแทคเตอร์เกิดการพูดคุย หรือเซ็นเซอร์อ่านค่าผิดพลาดได้ หม้อแปลง BK แยกวงจรควบคุมออกจากบัสจ่ายไฟหลัก กรองสัญญาณรบกวน และจ่ายแรงดันไฟฟ้าเฉพาะที่เสถียรซึ่งระบบควบคุมสามารถไว้วางใจได้

กล่าวโดยย่อ: หม้อแปลงหนึ่งตัว ทุกความถี่ — พลังการควบคุมที่เชื่อถือได้ไม่ว่าคุณจะอยู่ที่ไหน

ยังไงกบีเคคอนโทรลหม้อแปลงไฟฟ้าได้ผล

หลักการนี้ตรงไปตรงมาและได้รับการพิสูจน์มานานหลายทศวรรษ

ขั้นตอนที่ 1 — อินพุต

ขดลวดปฐมภูมิเชื่อมต่อกับแหล่งจ่ายไฟหลัก — โดยทั่วไปคือ 220V หรือ 380V AC เฟสเดียว (สูงถึง 500V หรือ 1,000V ขึ้นอยู่กับรุ่น) ตัวเลือกหลักแบบหลายก๊อกรองรับการเปลี่ยนแปลงแรงดันไฟฟ้าของสาย

ขั้นตอนที่ 2 — การเหนี่ยวนำแม่เหล็กไฟฟ้า

แรงดันไฟฟ้ากระแสสลับที่ใช้กับขดลวดปฐมภูมิจะสร้างสนามแม่เหล็กสลับในแกนเหล็ก ซึ่งจะทำให้เกิดแรงดันไฟฟ้าในขดลวดทุติยภูมิ อัตราส่วนการหมุนจะกำหนดแรงดันเอาต์พุต — N1/N2 = V1/V2

ขั้นตอนที่ 3 — เอาท์พุต

ขดลวดทุติยภูมิจะสร้างแรงดันไฟฟ้าควบคุมที่จำเป็น — โดยทั่วไปคือ 110V, 127V, 220V, 36V, 24V หรือ 12V บางรุ่นมีขดลวดทุติยภูมิหลายขดลวด: ขดลวดหนึ่งสำหรับวงจรควบคุม และอีกขดลวดหนึ่งสำหรับระบบไฟส่องสว่างในพื้นที่ ทั้งหมดในยูนิตเดียว

ขั้นตอนที่ 4 — การแยก

ขดลวดปฐมภูมิและขดลวดทุติยภูมิแยกจากกันด้วยระบบไฟฟ้า ไม่มีการเชื่อมต่อโดยตรง ซึ่งจะบล็อกไฟกระชาก เสียง และความผิดปกติของกราวด์ไม่ให้เข้าถึงวงจรควบคุม

ผลลัพธ์: พลังงานที่สะอาด เสถียร และแยกได้สำหรับระบบควบคุมของคุณ

ประเภทและพิกัดทั่วไปของหม้อแปลง BK

หม้อแปลง BK ครอบคลุมช่วงความจุที่กว้าง

ทำไมบีเคคอนโทรลหม้อแปลงไฟฟ้าวัตถุ

เพราะทุกวงจรควบคุมเครื่องจักรสมควรได้รับแหล่งจ่ายไฟที่เสถียรของตัวเอง

นี่คือสิ่งที่หม้อแปลงควบคุม BK มอบให้:

1. ความเข้ากันได้ทั่วโลก 50/60Hz

ซีรีส์ BK ได้รับการออกแบบมาสำหรับกริดทั้ง 50Hz และ 60Hz อุปกรณ์ส่งออกสามารถใช้หม้อแปลงตัวเดียวกันได้ทั่วโลก โดยไม่จำเป็นต้องสต็อกรุ่นที่แตกต่างกันสำหรับประเทศต่างๆ

2. ช่วงแรงดันไฟฟ้ากว้าง

ด้วยตัวเลือกแรงดันไฟฟ้าหลักตั้งแต่ 110V ถึง 480V และแรงดันไฟฟ้ารองตั้งแต่ 6.3V ถึง 220V BK จึงสามารถตอบสนองความต้องการของวงจรควบคุมได้เกือบทุกแบบ

3. การแยกไฟฟ้า

อุปกรณ์ทุติยภูมิแบบแยกเดี่ยวจะป้องกันสัญญาณรบกวนของวงจรหลัก ไฟกระชาก และข้อผิดพลาดให้ห่างจากอุปกรณ์อิเล็กทรอนิกส์ควบคุมที่มีความละเอียดอ่อน

4. ขดลวดเอาต์พุตหลายอัน

หม้อแปลงหนึ่งตัวสามารถจ่ายแรงดันไฟฟ้าควบคุม ไฟส่องสว่าง และสัญญาณบ่งชี้ได้พร้อมกัน ทำให้การเดินสายแผงง่ายขึ้นและลดจำนวนส่วนประกอบ

5. โครงสร้างที่ทนทาน

หม้อแปลง BK ถูกสร้างขึ้นด้วยขดลวดทองแดงที่มีความบริสุทธิ์สูงและแกนเหล็กซิลิกอนรีดเย็นที่มีความสามารถในการซึมผ่านสูง เพื่ออายุการใช้งานที่ยาวนานและการสูญเสียต่ำ

6. กะทัดรัดและเป็นมิตรกับแผง

การติดตั้งในแนวตั้งพร้อมขายึดวางได้อย่างลงตัวกับแผงควบคุม การออกแบบที่ประหยัดพื้นที่สำหรับตู้ที่มีผู้คนหนาแน่น

7. ความสามารถในการปฏิบัติหน้าที่อย่างต่อเนื่อง

หม้อแปลง BK ได้รับการจัดอันดับสำหรับการทำงานต่อเนื่องในระยะยาวภายใต้โหลดเต็ม — ไม่ใช่หน้าที่ไม่สม่ำเสมอ

การเลือกหม้อแปลง BK ที่เหมาะสม

การเลือกหม้อแปลง BK นั้นตรงไปตรงมา แต่ต้องใส่ใจในรายละเอียดที่สำคัญบางประการ

ขั้นตอนที่ 1 — กำหนดภาระของคุณ

รายชื่ออุปกรณ์ทุกตัวที่จะใช้พลังงานจากหม้อแปลงไฟฟ้า:

แหล่งจ่ายไฟ PLC (ระดับ VA)

คอยล์รีเลย์และคอนแทคเตอร์ (ถือ VA)

โซลินอยด์วาล์ว

ไฟแสดงสถานะ

แสงสว่างในท้องถิ่น

เซ็นเซอร์และเครื่องส่งสัญญาณ

เพิ่ม VA ของอุปกรณ์ทั้งหมดที่จะทำงานพร้อมกัน ไม่ใช่แค่ค่าวัตต์ของป้ายชื่อเท่านั้น คอนแทคเตอร์ดึงพลังงานรีแอกทีฟ ดังนั้นควรใช้ VA ถ้าเป็นไปได้ ขั้นตอนที่ 2 — กำหนดขนาดความจุ

เคล็ดลับ: การเพิ่มขนาดจะปลอดภัยกว่าการลดขนาด หม้อแปลงที่มีขนาดเล็กเกินไปจะเกิดความร้อนมากเกินไปและเสียหายก่อนเวลาอันควร หม้อแปลงที่มีขนาดใหญ่กว่าเล็กน้อยจะเย็นลงและมีอายุการใช้งานนานกว่า

ขั้นตอนที่ 3 — ระบุแรงดันไฟฟ้าหลักและรอง

หากคุณต้องการแรงดันไฟฟ้าเอาท์พุตหลายตัว (เช่น การควบคุม 110V + ไฟ 36V + ไฟแสดง 6.3V) ให้ยืนยันว่าหม้อแปลงมีขดลวดทุติยภูมิที่จำเป็น

ขั้นตอนที่ 4 — ตรวจสอบความเข้ากันได้ของความถี่

หม้อแปลง BK มาตรฐานมีพิกัดคู่ 50/60Hz — ไม่จำเป็นต้องกำหนดค่าพิเศษ ยืนยันว่าคุณมีข้อกำหนดที่ผิดปกติหรือไม่

ขั้นตอนที่ 5 — ตรวจสอบสภาพแวดล้อม

ความคิดสุดท้าย

หม้อแปลงควบคุม BK ไม่ใช่ส่วนประกอบที่น่าตื่นเต้นที่สุดในแผงควบคุม มันนั่งอยู่ตรงมุมห้อง ทำงานอย่างเงียบๆ โดยไม่มีใครสังเกตเห็น จนกระทั่งมันหยุดทำงาน

เมื่อหยุดทำงาน PLC จะสูญเสียพลังงาน คอนแทคเตอร์หลุดออก เครื่องหยุดทำงาน หยุดการผลิต.

นั่นคือเหตุผลว่าทำไมการเลือกหม้อแปลง BK ที่เหมาะสมจึงมีความสำคัญ

ความสามารถความถี่คู่ 50/60Hz หมายถึงการออกแบบหม้อแปลงตัวเดียวเพื่อรองรับอุปกรณ์ระดับโลก ไม่ว่าเครื่องจักรของคุณจะไปยุโรป (50Hz) สหรัฐอเมริกา (60Hz) หรือที่ใดก็ตาม ซีรีส์ BK ก็สามารถจัดการได้โดยไม่ต้องดัดแปลง

เป็นอุปกรณ์ง่ายๆ: ขดลวดทองแดง แกนเหล็กซิลิกอน การระบายความร้อนด้วยอากาศตามธรรมชาติ แต่มันถูกสร้างมาให้มีอายุการใช้งานยาวนาน — มักจะมีอายุยืนยาวกว่าเครื่องจักรที่มันควบคุม หม้อแปลงควบคุมที่ดีมีราคาไม่แพง สิ่งที่ไม่ดีก็คือ
