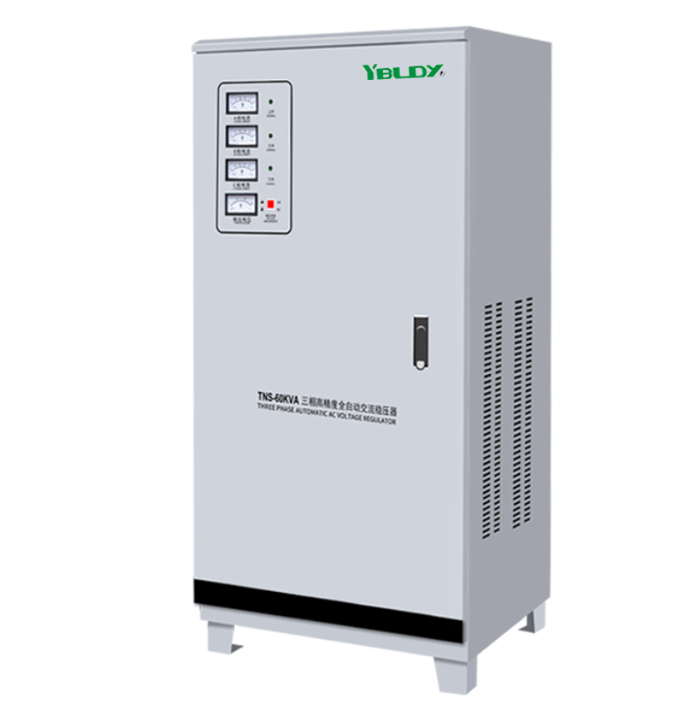

ตัวปรับแรงดันไฟฟ้าสามเฟสของ TNS คืออะไร?

A TNS เครื่องปรับแรงดันไฟฟ้าสามเฟสโดยพื้นฐานแล้วคือตัวควบคุมแรงดันไฟฟ้าอัตโนมัติที่มีความแม่นยำสูง ซึ่งรักษาพลังงานสามเฟสให้คงที่และสมดุลสำหรับอุปกรณ์อุตสาหกรรม อาคารพาณิชย์ และระบบที่สำคัญ

สิ่งที่ทำให้มันแตกต่างจากหน่วยเฟสเดียวคือการออกแบบ: โดยพื้นฐานแล้วมันคือตัวกันโคลงเฟสเดียวอิสระสามตัวที่เชื่อมต่อเข้าด้วยกันในรูปแบบดาว (Y) แต่ละเฟสจะมีช่องทางการควบคุมของตัวเอง ดังนั้นหากเฟสหนึ่งเล่นขึ้นมา เฟสอื่นๆ จะไม่ถูกลากลงมาด้วย แต่ละเฟสได้รับการควบคุมแยกกัน ซึ่งหมายความว่าหากเฟสหนึ่งลดลงหรือไฟกระชาก เฉพาะเฟสนั้นเท่านั้นที่จะได้รับการแก้ไข ในขณะที่เฟสอื่นๆ ยังคงมีเสถียรภาพ

ทำไมเรื่องนั้นถึงสำคัญ?

เนื่องจากอุปกรณ์สามเฟส — เครื่องจักร CNC มอเตอร์อุตสาหกรรม ระบบภาพทางการแพทย์ ศูนย์ข้อมูล — ขึ้นอยู่กับแรงดันไฟฟ้าที่สมดุลในทั้งสามเฟส เมื่อเฟสหนึ่งต่ำและอีกเฟสหนึ่งสูง มอเตอร์จะทำงานร้อนขึ้น ตัวควบคุมทำงานผิดปกติ และอายุการใช้งานของอุปกรณ์สั้นลง

เครื่องทำให้เสถียร TNS ตั้งอยู่ระหว่างแหล่งจ่ายไฟฟ้าและอุปกรณ์ของคุณ โดยจะตรวจสอบแต่ละเฟสอย่างต่อเนื่องและแก้ไขความผันผวนของแรงดันไฟฟ้าก่อนที่จะเกิดปัญหา โดยให้พลังงานที่สะอาด สมดุล และเสถียร ไม่ว่าโครงข่ายกำลังทำอะไรอยู่ก็ตาม

กล่าวโดยย่อ: ช่วยให้อุปกรณ์สามเฟสทำงานได้อย่างราบรื่น มีประสิทธิภาพ และเชื่อถือได้

ยังไงกTNS ตัวปรับแรงดันไฟฟ้าสามเฟสได้ผล

เครื่องป้องกันการสั่นสะเทือน TNS ทำงานร่วมกับระบบควบคุมเซอร์โวมอเตอร์ที่ตรงไปตรงมา ซึ่งไม่มีอะไรพิเศษ แต่ได้รับการพิสูจน์แล้วว่าสามารถทำงานได้สำเร็จ

นี่คือวิธีการทำงานจริง:

ขั้นตอนที่ 1 - ดูแรงดันไฟฟ้า

เซ็นเซอร์ในแต่ละเฟสจะวัดแรงดันไฟฟ้าขาเข้าอย่างต่อเนื่อง ทันทีที่มีสิ่งใดหลุดออกจากจุดที่ตั้งไว้ วงจรควบคุมจะสังเกตเห็นได้ทันที

ขั้นตอนที่ 2 - ค้นหาว่าต้องทำอย่างไร

บอร์ดควบคุมจะประมวลผลการอ่านแรงดันไฟฟ้า คำนวณความแตกต่าง และพิจารณาว่าจำเป็นต้องแก้ไขมากน้อยเพียงใด หากอินพุตผันผวนหรือโหลดเปลี่ยนแปลง ระบบจะส่งคำสั่งไปยังเซอร์โวมอเตอร์ทันที

ขั้นตอนที่ 3 - เซอร์โวเคลื่อนที่

เซอร์โวมอเตอร์หมุนและดันแปรงคาร์บอนไปตามขดลวดของหม้อแปลงอัตโนมัติ การดำเนินการนี้จะเปลี่ยนอัตราการเลี้ยว — อย่างราบรื่นและต่อเนื่อง ไม่มีการกระตุกหรือก้าวเดิน

ขั้นตอนที่ 4 - แรงดันไฟฟ้าถูกดึงกลับเข้าแถว

หากอินพุตต่ำ หม้อแปลงจะเพิ่มแรงดันไฟฟ้า ถ้าสูงก็หัก ผลลัพธ์ที่ได้จะจบลงในตำแหน่งที่ควรจะเป็น — โดยปกติจะอยู่ภายใน ±1% ถึง ±3% ของเป้าหมาย

ขั้นตอนที่ 5 - การตรวจสอบอย่างต่อเนื่อง

ระบบทำงานในวงปิด — การตรวจจับ การปรับ และการตรวจสอบ — อย่างต่อเนื่อง โดยทั่วไปเวลาตอบสนองจะต่ำกว่า 1 วินาทีสำหรับการเปลี่ยนแปลงแรงดันไฟฟ้าอินพุต 10%

ขั้นตอนที่ 6 - การควบคุมเฟสอิสระ

เนื่องจาก TNS ถูกสร้างขึ้นจากยูนิตเฟสเดียวที่แยกจากกันสามยูนิต แต่ละเฟสจึงมีการควบคุมแยกกัน นี่เป็นสิ่งสำคัญสำหรับแอปพลิเคชันที่เฟสไม่สมดุลเป็นปัญหา

ผลลัพธ์: กำลังไฟฟ้าสามเฟสที่เสถียรและสมดุลส่งมอบอย่างต่อเนื่อง โดยไม่มีการบิดเบือนรูปคลื่น

ประเภททั่วไปและการให้คะแนนของตัวคงตัว TNS

เครื่องทำให้คงตัว TNS มีจำหน่ายหลายขนาดเพื่อให้เหมาะกับการใช้งานที่แตกต่างกัน

ช่วงความจุ:

1.5kVA ถึง 60kVA (มาตรฐาน) พร้อมความจุที่มากขึ้นตามคำขอ

ข้อกำหนดมาตรฐาน:

คุณสมบัติมาตรฐาน:

อินพุตและเอาต์พุตสี่สายสามเฟส

การควบคุมเฟสอิสระ

การป้องกันแรงดันไฟฟ้าเกิน

ป้องกันการลัดวงจร

การป้องกันการสูญเสียเฟส

ฟังก์ชั่นบายพาสแบบแมนนวล (ในบางรุ่น)

จอแสดงผลดิจิตอลแสดงแรงดันไฟฟ้าขาเข้า/ขาออกและกระแส

ทำไมTNS ตัวปรับแรงดันไฟฟ้าสามเฟสวัตถุ

เพราะพลังงานที่ไม่สมดุลและไม่เสถียรทำให้คุณเสียเงิน

นี่คือสิ่งที่ตัวป้องกันความเสถียรของ TNS มอบให้โดยที่แหล่งจ่ายไฟธรรมดาไม่สามารถทำได้:

1. การควบคุมเฟสอิสระ

TNS สร้างขึ้นจากชุดกันโคลงเฟสเดียวที่แยกจากกันสามชุด โดยแต่ละชุดควบคุมเฟสของตัวเองอย่างอิสระ หากเฟสหนึ่งลดลง เฉพาะเฟสนั้นเท่านั้นที่จะได้รับการแก้ไข ส่วนเฟสอื่นๆ จะยังคงมีเสถียรภาพ วิธีนี้จะช่วยป้องกัน "เอฟเฟกต์ระลอกคลื่น" ที่ทำให้มอเตอร์ร้อนเกินไปและอุปกรณ์ทำงานผิดปกติ

2. การตอบสนองที่รวดเร็ว

ทันทีที่แรงดันไฟฟ้าเปลี่ยนแปลง TNS จะตอบสนองภายในเสี้ยววินาที เมื่อปรับเสร็จแล้ว อุปกรณ์ของคุณอาจไม่ได้สังเกตด้วยซ้ำว่าแรงดันไฟฟ้ามีปัญหา

3. ไม่มีการบิดเบือนรูปคลื่น

TNS จะปรับแรงดันไฟฟ้าแต่ไม่เปลี่ยนรูปคลื่น เอาต์พุตจะเหมือนกับอินพุตทุกประการ ไม่มีการเพิ่มสิ่งใดเพิ่มเติม สำหรับอุปกรณ์ที่มีความละเอียดอ่อน เช่น การสร้างภาพทางการแพทย์หรือเครื่องมือในห้องปฏิบัติการ นั่นถือเป็นเรื่องใหญ่

4. ช่วงแรงดันไฟฟ้าอินพุตกว้าง

ทำงานได้อย่างสมบูรณ์แบบตั้งแต่ 260V ถึง 430V แม้ว่ากริดจะอยู่ในสภาพที่ไม่ดี แต่ก็ยังมั่นคงและไม่หลุดออกจากระเบียบ

5. ประสิทธิภาพสูง

ประสิทธิภาพมากกว่า 90% จึงสิ้นเปลืองพลังงานน้อยลง นั่นหมายความว่าค่าไฟฟ้าของคุณก็จะเป็นมิตรมากขึ้นเล็กน้อย

6. การป้องกันที่ครอบคลุม

แรงดันไฟฟ้าเกิน, แรงดันตก, กระแสเกิน, ไฟฟ้าลัดวงจร, การสูญเสียเฟส, ความร้อนสูงเกินไป ซึ่งครอบคลุมข้อผิดพลาดทางไฟฟ้าทั่วไปส่วนใหญ่ที่คุณอาจพบเจอ

7. การก่อสร้างที่เชื่อถือได้อายุการใช้งานยาวนาน

ใช้ขดลวดทองแดงบริสุทธิ์ เซอร์โวมอเตอร์ที่เชื่อถือได้ และแปรงคาร์บอนที่ทนทาน มันไม่ได้ถูกสร้างขึ้นมาให้มีอายุการใช้งานเพียงสองสามปีเท่านั้น แต่ได้รับการออกแบบมาเพื่อการทำงานที่ต่อเนื่องและยาวนาน

8. แอพพลิเคชั่นอเนกประสงค์

TNS สามารถจ่ายไฟสามเฟส 380V ภายในความจุที่กำหนด

การเลือกตัวกันโคลง TNS ที่เหมาะสม

การเลือกเครื่องทำให้คงตัว TNS ต้องคำนึงถึงความจุ แรงดันไฟฟ้า และการใช้งาน

ขั้นตอนที่ 1 — กำหนดภาระของคุณ

เพิ่มการใช้พลังงานของอุปกรณ์ทั้งหมดที่จะเชื่อมต่อ รวมกระแสสตาร์ท (ไหลเข้า) สำหรับมอเตอร์และคอมเพรสเซอร์ ใช้อัตราความปลอดภัย — โดยทั่วไปคือ 20-30% สำหรับการขยายในอนาคต

พิกัดมาตรฐาน TNS: 1.5kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA ขั้นตอนที่ 2 — ตรวจสอบสภาพกริดของคุณ

ขั้นตอนที่ 3 — ระบุข้อกำหนดเอาต์พุต

แรงดันไฟขาออก — ปกติ 380V (3 เฟส 4 สาย)

ความแม่นยำในการควบคุม — มาตรฐาน ±3%; มีรุ่นที่มีความแม่นยำสูง

ขั้นตอนที่ 4 — พิจารณาสภาพแวดล้อมการติดตั้ง

ขั้นตอนที่ 5 — ตรวจสอบคุณสมบัติ

จอแสดงผลดิจิตอล — สำหรับการตรวจสอบแรงดันและกระแสแบบเรียลไทม์

ฟังก์ชันบายพาส — สำหรับการบำรุงรักษาโดยไม่รบกวนการจ่ายไฟ

การสื่อสาร — RS485/Modbus สำหรับการตรวจสอบระยะไกล (มีในบางรุ่น)

ขั้นตอนที่ 6 — ตรวจสอบคุณสมบัติการป้องกัน

ยืนยันว่าหน่วยประกอบด้วย:

การป้องกันแรงดันไฟฟ้าเกิน

ป้องกันการลัดวงจร

การป้องกันการสูญเสียเฟส

การป้องกันอุณหภูมิเกิน

สถานการณ์การใช้งาน

ซีรี่ส์ TNS ใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม:

ตัวอย่างจากโลกแห่งความเป็นจริง: โรงงานเซมิคอนดักเตอร์ที่ทำงานตลอด 24 ชั่วโมงทุกวันโดยมีอุปกรณ์แบบอัตโนมัติติดตั้งตัวทำให้เสถียร TNS และมีความต่อเนื่องในการผลิต 99.8% โดยไม่มีการหยุดทำงานที่เกี่ยวข้องกับแรงดันไฟฟ้า

ความคิดสุดท้าย

เครื่องปรับแรงดันไฟฟ้าสามเฟสของ TNS ไม่ใช่อุปกรณ์ที่ฉูดฉาดที่สุดในโรงงานอุตสาหกรรม ไม่มีหน้าจอสัมผัสหรือการเชื่อมต่อไร้สาย

แต่มันทำสิ่งหนึ่งได้ดีมาก: ให้พลังงานสามเฟสที่เสถียรและสมดุล — เงียบ มีประสิทธิภาพ และเชื่อถือได้

ในยุคที่สายการผลิตมีระบบอัตโนมัติมากขึ้น และอุปกรณ์มีความอ่อนไหวต่อคุณภาพไฟฟ้ามากขึ้น เครื่องทำให้เสถียรของ TNS ถือเป็นรากฐานที่เงียบสงบที่ช่วยให้ทุกอย่างทำงานต่อไป

พลังที่มั่นคงไม่ใช่ความหรูหรา สำหรับอุปกรณ์สามเฟส ถือเป็นข้อกำหนด
