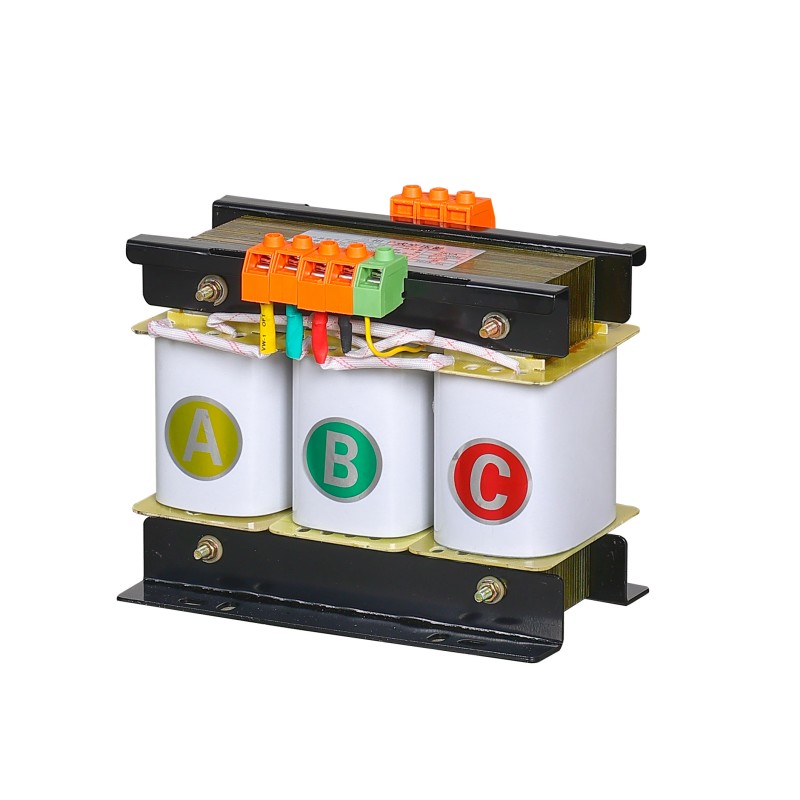

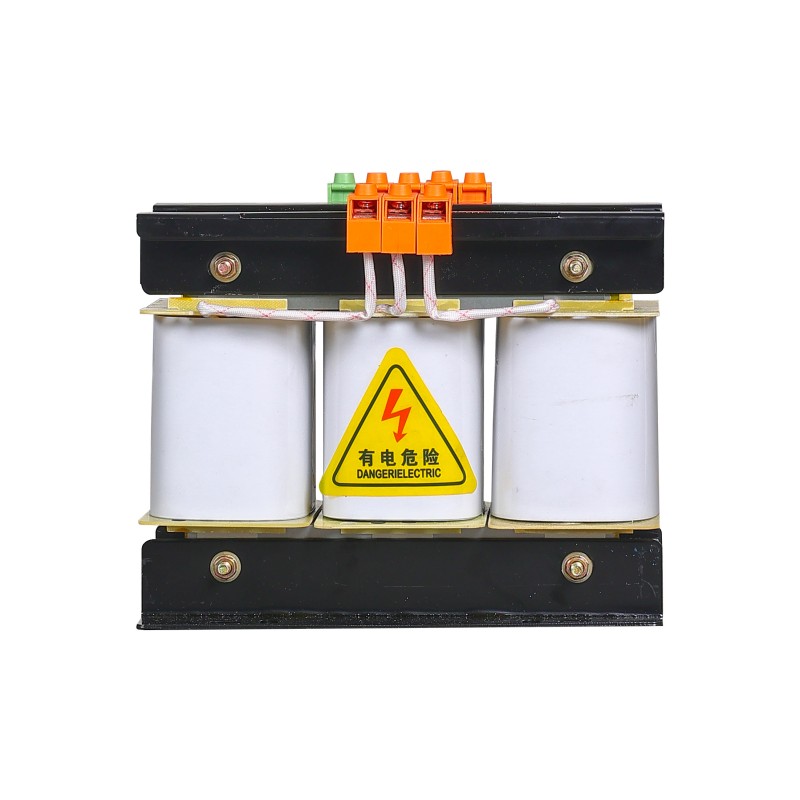

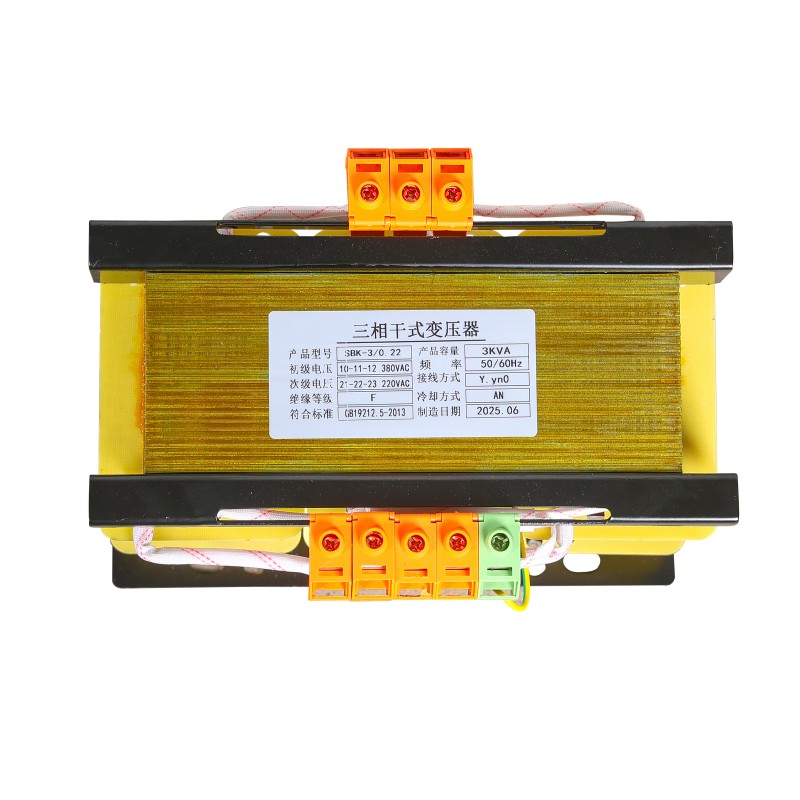

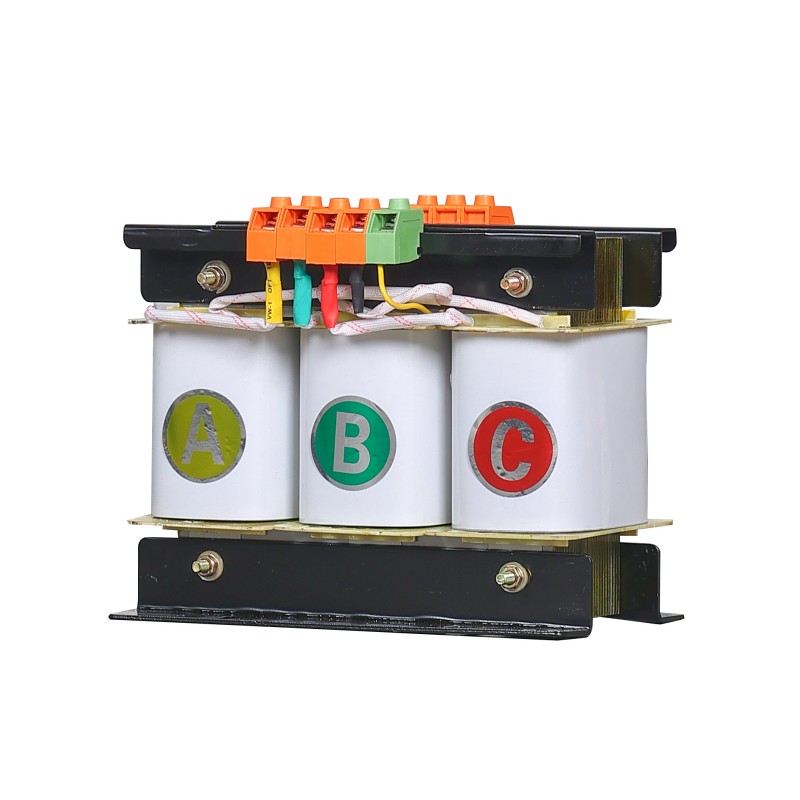

SBK หม้อแปลงไฟฟ้าความแม่นยำสูง

หม้อแปลงความแม่นยำสูง SBK เป็นโซลูชันระดับสูงสุดที่ให้แหล่งจ่ายไฟบริสุทธิ์และเสถียรระดับห้องปฏิบัติการสำหรับการวิจัยที่ล้ำสมัย เครื่องมือที่มีความแม่นยำ และโหลดทางอุตสาหกรรมที่มีความต้องการสูง ค่าหลักของหม้อแปลงความเที่ยงตรงสูง SBK อยู่ที่การบรรลุประสิทธิภาพทางไฟฟ้าที่ไม่ธรรมดา: ความแม่นยำในการควบคุมแรงดันไฟฟ้าอาจสูงถึง ±0.5% หรือสูงกว่านั้น

เวลาตอบสนองแบบไดนามิกนั้นรวดเร็วเท่ากับระดับมิลลิวินาที และด้วยการป้องกันหลายตัวและการออกแบบฮาร์มอนิกที่ต่ำเป็นพิเศษ อัตราการบิดเบือนของรูปคลื่นเอาท์พุต (THD) จึงสามารถถูกระงับให้ต่ำกว่า 1% ซึ่งแยกสัญญาณรบกวนกริดได้อย่างมีประสิทธิภาพ

หม้อแปลงความแม่นยำสูง SBK ผสานรวมโทโพโลยีการชดเชยแบบหลายขั้นตอน เพื่อให้มั่นใจถึงความเสถียรของแรงดันไฟฟ้าสูงสุดตั้งแต่ไม่มีโหลดไปจนถึงเต็มโหลด การออกแบบความน่าเชื่อถือระดับอุตสาหกรรมและการปรับให้เข้ากับสภาพแวดล้อมในวงกว้างทำให้อุปกรณ์นี้เป็นอุปกรณ์จ่ายไฟหลักที่ช่วยให้มั่นใจในการทำงานที่ถูกต้องของอุปกรณ์หลักในการผลิตเซมิคอนดักเตอร์ การสอบเทียบมาตรวิทยา การสร้างภาพทางการแพทย์ระดับไฮเอนด์ และการทดสอบการป้องกันและสาขาอื่นๆ

จะเลือกหม้อแปลงความแม่นยำสูง SBK ได้อย่างไร?

1. กำหนดภาระและกำลังการผลิตรวม

แสดงรายการอุปกรณ์ความแม่นยำทั้งหมดที่ขับเคลื่อนโดยหม้อแปลงความแม่นยำสูง SBK เช่น สเปกโตรมิเตอร์ กล้องจุลทรรศน์อิเล็กตรอน มาตรฐานการวัด อุปกรณ์จ่ายไฟอะนาล็อกชิป ADC/DAC ระดับไฮเอนด์ ฯลฯ

คำนวณความจุ: เพิ่มค่า VA ในสถานะคงตัวของโหลดทั้งหมด และสำรองส่วนต่างที่เพียงพอสำหรับโหลดแบบเหนี่ยวนำ (ขอแนะนำให้ความจุรวมเป็น 1.3-1.5 เท่าของผลรวมทั้งหมดในสถานะคงตัว) ตรวจสอบให้แน่ใจว่ารุ่นมาตรฐานของหม้อแปลงความแม่นยำสูงซีรีส์ SBK มีระดับความจุนี้

2. กำหนดแรงดันและความถี่

แรงดันไฟฟ้าขาเข้า: กำหนดตามโครงข่ายไฟฟ้าในสถานที่ (เช่น 220V เฟสเดียว, 380V สามเฟส)

แรงดันไฟฟ้าขาออก: ต้องจับคู่อย่างแม่นยำกับแรงดันไฟฟ้าขาเข้าที่กำหนดของอุปกรณ์โหลด (เช่น 220V ±0.5%)

ความถี่: 50Hz หรือ 60Hz

3. ยืนยันวิธีการติดตั้ง

ยืนยันว่ามีการติดตั้งหม้อแปลงความแม่นยำสูง SBK ในชั้นวาง วางในแนวตั้ง หรือรวมเข้ากับแชสซีแบบกำหนดเอง ตรวจสอบขนาดและน้ำหนักภายนอก

สภาวะการทำความเย็น: หม้อแปลงไฟฟ้ามีประสิทธิภาพสูงแต่ยังมีการสูญเสียอยู่ ตรวจสอบให้แน่ใจว่าสถานที่ติดตั้งมีการระบายอากาศที่ดี และสำรองพื้นที่ระบายความร้อนด้วยอากาศหากจำเป็น

พารามิเตอร์ด้านสิ่งแวดล้อม: ยืนยันว่าอุณหภูมิ ความชื้น และความสะอาดของสภาพแวดล้อมการติดตั้งอยู่ภายในช่วงที่อนุญาตซึ่งระบุไว้ในเอกสารข้อมูลจำเพาะของผลิตภัณฑ์

ข้อผิดพลาดและการป้องกันหม้อแปลงความแม่นยำสูง SBK

1. ภาวะผิดปกติ

ข้อผิดพลาดภายใน: การลัดวงจรระหว่างเฟสบนขดลวด, การลัดวงจรระหว่างเทิร์น, ข้อผิดพลาดในการลงกราวด์เฟสเดียว

ข้อผิดพลาดภายนอก: การลัดวงจรระหว่างเฟสบนสายนำ, ข้อผิดพลาดในการลงกราวด์เฟสเดียวของบุชชิ่ง

2. การทำงานที่ผิดปกติ

กระแสไฟเกินเกิดจากการลัดวงจรระหว่างเฟสภายนอก

แรงดันไฟเกินจุดกระแสเกินและจุดเป็นกลางเกิดจากการลัดวงจรกราวด์เฟสเดียวภายนอก

โอเวอร์โหลดเกิดจากการเกินความจุที่กำหนด

3. มาตรการป้องกันสำหรับความผิดพลาดภายใน

ข้อผิดพลาดภายในของหม้อแปลงที่มีความแม่นยำสูงของ SBK ทำให้เกิดส่วนโค้งและอุณหภูมิสูง ซึ่งจะทำให้ฉนวนและขดลวดเสียหายอย่างรวดเร็ว การป้องกันหลักคือ "สะดุดทันที"

ให้คำแนะนำในการสะดุดทันที (โดยปกติคือ <30ms) เพื่อตัดแหล่งจ่ายไฟทั้งหมดที่ด้านอินพุตและเอาต์พุตของหม้อแปลงความแม่นยำสูง SBK นี่คือการป้องกันหลักที่สุดและเร็วที่สุดในการปกป้องตัวหม้อแปลงเอง

เซ็นเซอร์ Pt100 ฝังไว้ล่วงหน้าในจุดร้อนของขดลวดของหม้อแปลงความแม่นยำสูง SBK ทำงานร่วมกับตัวควบคุมอุณหภูมิอัจฉริยะเพื่อแจ้งเตือนเมื่ออุณหภูมิสูงเกินขีดจำกัดและตัดการทำงานเมื่อถึงอุณหภูมิที่เป็นอันตราย

4. มาตรการป้องกันสำหรับความผิดพลาดภายนอก

เมื่อกระแสไฟฟ้าลัดวงจรเกินเกณฑ์สูงที่ตั้งไว้ เบรกเกอร์จะตัดการทำงานทันที (<100ms) ซึ่งจะตัดการลัดวงจรที่รุนแรงใกล้กับแหล่งกำเนิดอย่างรวดเร็ว

ตรวจสอบผลรวมเวกเตอร์ของกระแสสามเฟส (กระแสลำดับเป็นศูนย์) ตรวจจับข้อผิดพลาดในการลงกราวด์เฟสเดียวของบุชชิ่งหรือสายนำ และสัญญาณเตือนหรือการทริปตามค่าที่ตั้งไว้

5. มาตรการป้องกันการทำงานที่ผิดปกติ

ระบบรักษาแรงดันไฟฟ้าของหม้อแปลงไฟฟ้าเองถือเป็นแนวป้องกันแรก แต่เมื่อด้านแหล่งจ่ายไฟผิดปกติ อุปกรณ์ป้องกันควรทำหน้าที่เป็นตัวสำรองและตัดการทำงานเมื่อแรงดันไฟฟ้าเกินอย่างรุนแรง
