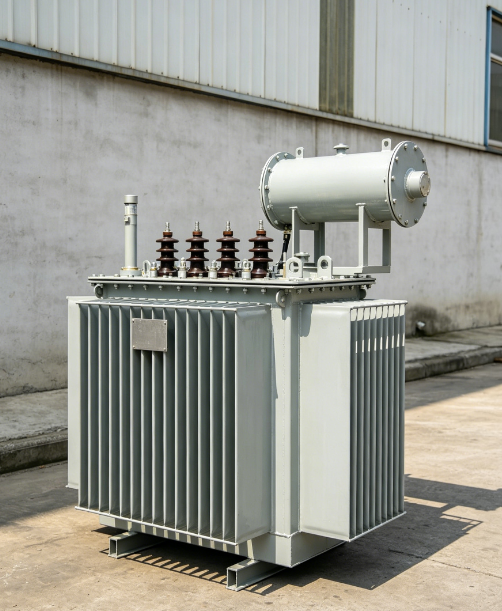

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน S13 คืออะไร?

หม้อแปลง S13 เป็นหม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันสามเฟส ซึ่งใช้กันทั่วไปในระบบจำหน่าย 10kV/0.4kV ฟังก์ชันหลักนั้นเรียบง่าย: ลดระดับไฟฟ้าแรงสูงเป็นไฟฟ้าแรงต่ำเพื่อใช้ในโรงงาน ชุมชนที่อยู่อาศัย และห้างสรรพสินค้า

อย่างไรก็ตาม มันแตกต่างจากรุ่น S11 และ S9 รุ่นก่อนๆ เนื่องจากประหยัดพลังงานมากกว่า

"ประสิทธิภาพการใช้พลังงาน" นี้ไม่ได้ขึ้นอยู่กับ "โหมดอีโค" แต่ขึ้นอยู่กับการอัพเกรดการออกแบบทางกายภาพ:

แกนเหล็กใช้แผ่นเหล็กซิลิกอนรีดเย็นเกรดสูง

ใช้กระบวนการวางซ้อนแบบ mitered อย่างเต็มที่เพื่อให้วงจรแม่เหล็กนุ่มนวลขึ้น

การสูญเสียขณะไม่มีโหลดต่ำกว่าค่าเฉลี่ยของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน S11 ถึง 20-30%

กล่าวโดยสรุป เมื่อใช้พลังงานตลอด 24 ชั่วโมง S13 จะใช้พลังงานน้อยกว่ามากด้วยตัวมันเอง

ทำไมถึงเป็นหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน S13“กำไรจากการออม”?

การสูญเสียของหม้อแปลงแบ่งออกเป็นสองประเภทหลัก:

การสูญเสียที่ไม่มีโหลด (การสูญเสียแกน): เกิดขึ้นตราบเท่าที่หม้อแปลงไฟฟ้ายังได้รับพลังงาน โดยไม่คำนึงถึงโหลด เนื่องจากแกนเหล็กใช้พลังงาน นี่คือ "ต้นทุนคงที่"

การสูญเสียโหลด (การสูญเสียทองแดง): สร้างขึ้นโดยความร้อนเมื่อกระแสไหลผ่านขดลวดภายใต้ภาระ การสูญเสียเพิ่มขึ้นเมื่อมีการบรรทุกหนักมากขึ้น

S13 ปรับการสูญเสียทั้งสองประเภทให้เหมาะสม

ตัวอย่าง

สำหรับหม้อแปลงขนาด 500kVA:

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมัน S11: ~ 960W การสูญเสียที่ไม่มีโหลด

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมัน S13: ~ 680W การสูญเสียที่ไม่มีโหลด

ความแตกต่าง: 280W

สิ่งนี้อาจดูเล็กน้อย แต่ลองคำนวณดู:280W × 24 ชั่วโมง × 365 วัน = ประมาณ 2,452.8 kWh ต่อปี

ด้วยราคาไฟฟ้าอุตสาหกรรม 0.8 หยวน/kWh ซึ่งช่วยประหยัดได้เกือบ 1,962.24 หยวนต่อปี ด้วยอายุการใช้งาน 20-30 ปีสำหรับหม้อแปลงไฟฟ้า การประหยัดเพิ่มขึ้นอย่างมาก

ไม่ใช่แค่ "การประหยัดเพียงเล็กน้อย" เท่านั้น แต่ยังเพียงพอที่จะจัดหาเงินทุนสำหรับหม้อแปลงขนาดเล็กตลอดอายุการใช้งานอีกด้วย

อยู่ที่ไหนหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน S13เหมาะกับการใช้งาน?

คุณสมบัติทางเทคนิค: ไม่มีเทคโนโลยีแฟนซี มีเพียงประสิทธิภาพที่มั่นคง

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบฝังน้ำมัน S13 ไม่ใช่ผลิตภัณฑ์ "ล้ำหน้า" ข้อดีของมันมาจากวัสดุที่ดีกว่าและฝีมือการผลิตที่แข็งแกร่ง:

แกนเหล็ก – เหล็กซิลิกอนรีดเย็นที่มีความสามารถในการซึมผ่านสูง ซ้อนกันโดยมีข้อต่อแบบ mitered lap joints ความต้านทานแม่เหล็กต่ำ, การสูญเสียกระแสไหลวนต่ำ

ขดลวด – ทองแดงบริสุทธิ์มาตรฐาน (หรืออะลูมิเนียมที่มีความบริสุทธิ์สูง หากต้องการ) ฉนวนชั้นต่างๆ ทำอย่างระมัดระวัง ไม่มีทางลัด

Insulating Oil – น้ำมันหม้อแปลงคุณภาพดี ก่อนออกจากโรงงาน เราจะทดสอบความเป็นฉนวน ปริมาณความชื้น และการสูญเสียอิเล็กทริก

ถัง – หม้อน้ำลูกฟูกหรือครีบ ปิดผนึกและเชื่อมอย่างเต็มที่ ทนต่อการรั่วและทนต่อการกัดกร่อน

โครงสร้างที่ปิดผนึกอย่างสมบูรณ์เสริม – ปิดผนึกน้ำมันออกจากอากาศ ชะลอความแก่ ลดการบำรุงรักษา

นี่ไม่ใช่ผลิตภัณฑ์ที่ "ดีพอ" ได้รับการออกแบบมาให้ทำงานต่อเนื่องได้นานหลายปี

สิ่งสำคัญที่ต้องพิจารณาเมื่อเลือกอย่างใดอย่างหนึ่ง

ความจุ (kVA) – เพิ่มกำลังโหลดทั้งหมดของคุณ จากนั้นคงไว้ซึ่งความปลอดภัย 30-50% อย่าตัดมันแน่นเกินไป

ทองแดงกับอลูมิเนียม – ทองแดงมีราคาสูงกว่า อลูมิเนียมมีราคาถูกกว่า หากอุปกรณ์ของคุณทำงานทั้งกลางวันและกลางคืน ให้เลือกทองแดง

ถังแบบปิดสนิทกับถังอนุรักษ์: ปิดสนิทเพื่อการใช้งานกลางแจ้งที่ไม่ต้องบำรุงรักษาและไม่ต้องดูแล ถังควบคุมช่วยให้สามารถสังเกตระดับน้ำมันเพื่อการตรวจสอบตามปกติ

ระดับประสิทธิภาพการใช้พลังงาน: S13 เป็นไปตามประสิทธิภาพการใช้พลังงานคลาส 1 หลักในปัจจุบัน ตามมาตรฐานแห่งชาติใหม่ หากต้องการการสูญเสียที่น้อยกว่า ให้พิจารณาหม้อแปลง S20 หรือโลหะผสมอสัณฐาน (ต้นทุนสูงกว่า)

สภาพแวดล้อมการติดตั้ง

หม้อแปลงจุ่มน้ำมันทำงานได้ดีกลางแจ้ง เพียงให้แน่ใจว่าคุณดูแลสามสิ่ง: การกันน้ำ การป้องกันการโจรกรรม และการระบายอากาศ อย่าเพิ่งทิ้งพวกเขาไว้และลืมพวกเขาไป

ตัวอย่างโลกแห่งความจริง

โรงงานทอผ้าแห่งหนึ่งมีหม้อแปลง S9 800kVA ที่เก่าแก่จำนวน 2 ตัวซึ่งใช้งานมานานกว่าสิบปี ผลผลิตไม่ได้เปลี่ยนแปลงมากนัก แต่ค่าไฟฟ้าก็เพิ่มขึ้นทุกปี

พวกเขาดำเนินการตามตัวเลข: การเปลี่ยนมาใช้หม้อแปลง S13 800kVA จะไม่ลดการสูญเสียโหลดจากประมาณ 1,800W (S9) เหลือประมาณ 800W (S13) ซึ่งประหยัดได้เกือบ 8,760 kWh ต่อปี เพียงแค่ประหยัดจากหม้อแปลงที่ไม่ได้ใช้งานเท่านั้น

ผู้อำนวยการโรงงานอธิบายง่ายๆ ว่า:"หลังจากติดตั้งหม้อแปลงใหม่ มิเตอร์ไฟฟ้าจะหมุนช้าลง ตัวเลขบอกเอง"
