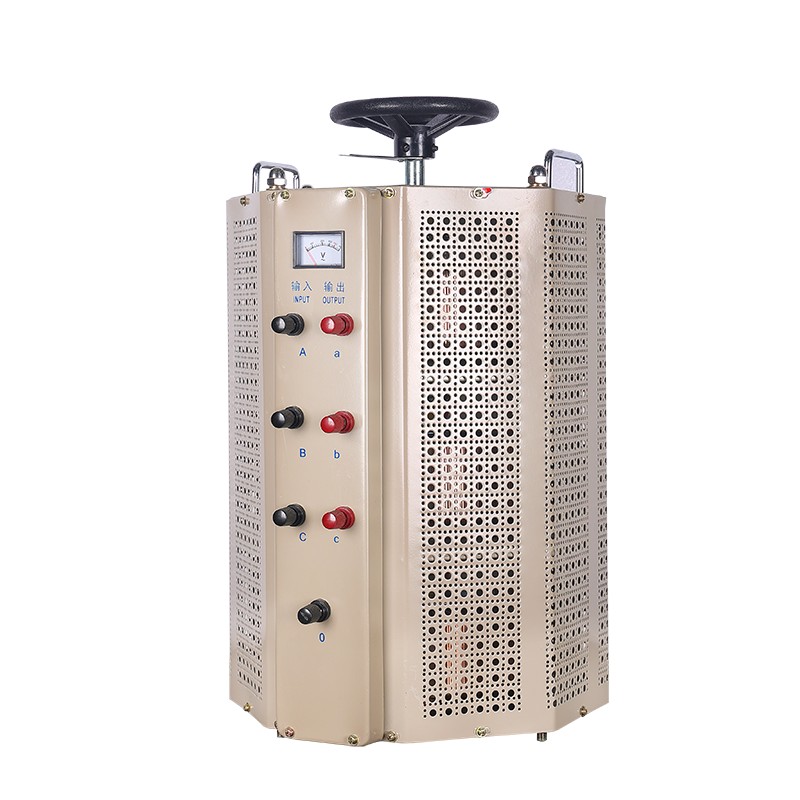

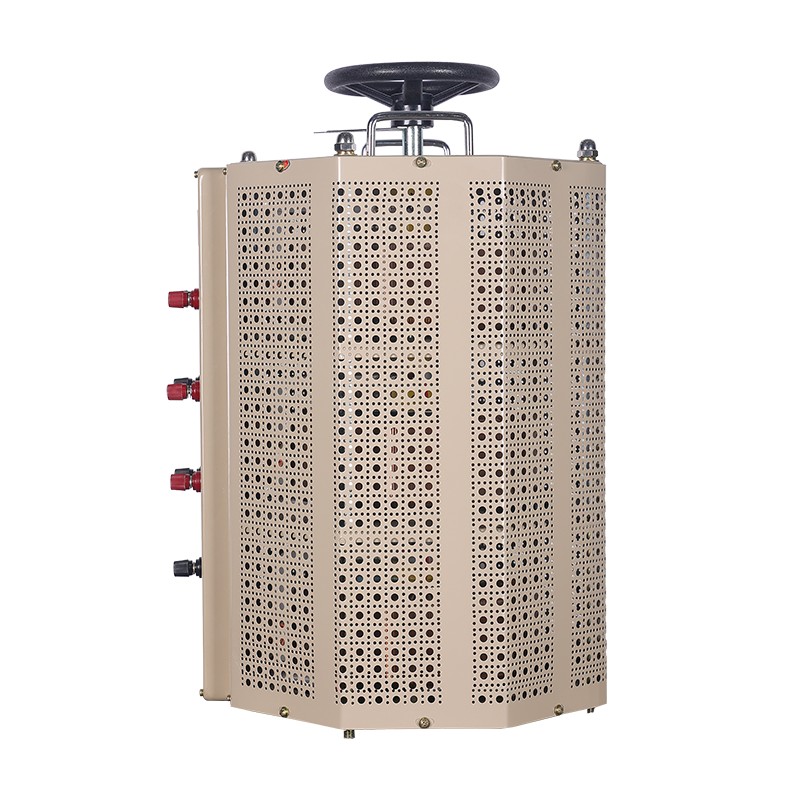

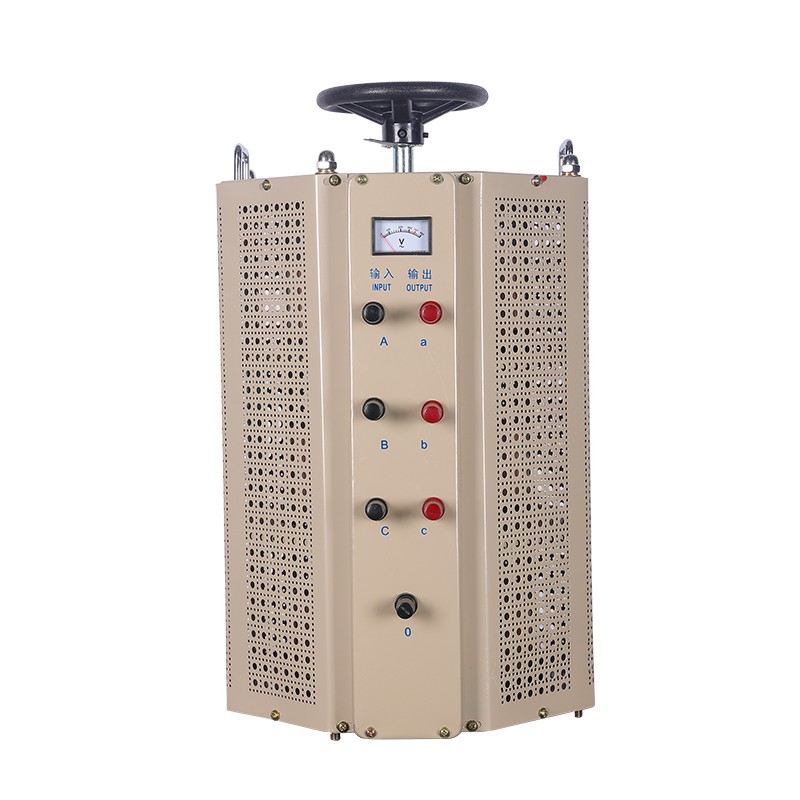

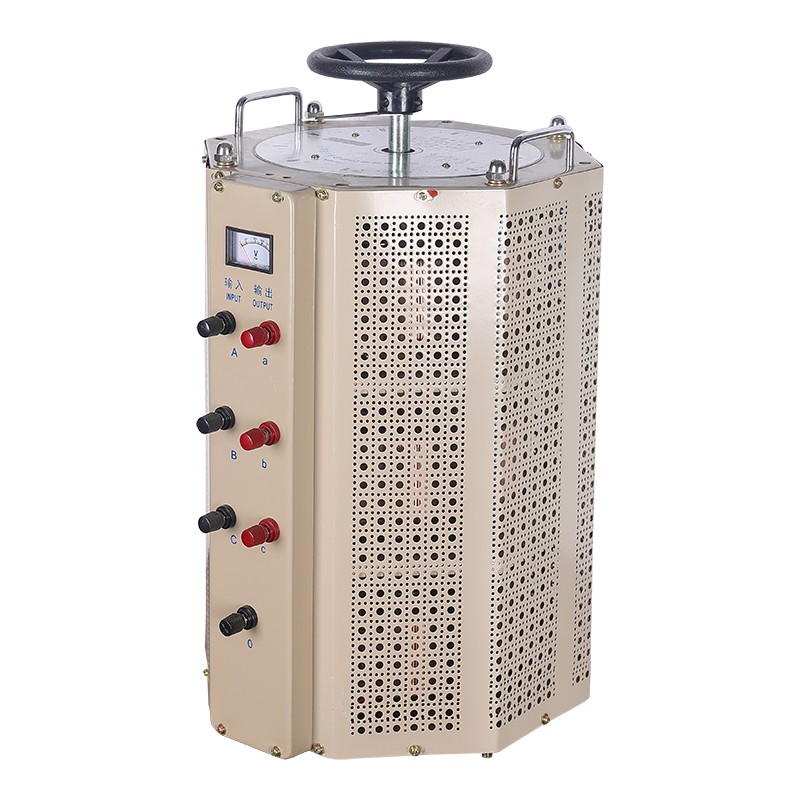

TSGC2 ตัวควบคุมแรงดันไฟฟ้าชนิดหน้าสัมผัส

ในฐานะผู้ผลิตและซัพพลายเออร์ระดับมืออาชีพ เครื่องปรับแรงดันไฟฟ้าชนิดสัมผัส TSGC2 ของ Yibaling เป็นหม้อแปลงควบคุมแรงดันไฟฟ้าแบบคู่ในตัว มีลักษณะปราศจากความผิดเพี้ยนของรูปคลื่น ขนาดเล็ก น้ำหนักเบา ประสิทธิภาพสูง ใช้งานง่าย และความน่าเชื่อถือในระยะยาว
สามารถนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น วิศวกรรมเคมี โลหะวิทยา เครื่องมือวัด การผลิตเครื่องกลและไฟฟ้า การผลิตในอุตสาหกรรมเบา และการทดลองทางวิทยาศาสตร์ เพื่อให้บรรลุวัตถุประสงค์ต่างๆ เช่น ไฟฟ้าแรงสูง การควบคุมอุณหภูมิ การควบคุมความเร็ว การควบคุมแสง และการควบคุมพลังงาน และเป็นแหล่งจ่ายไฟควบคุมแรงดันไฟฟ้ากระแสสลับในอุดมคติ

วัสดุหลัก

การผสมผสานวัสดุหลักของตัวควบคุมชนิดสัมผัส TSGC2 - แปรงกราไฟท์พิเศษ แหวนทองแดงที่บดละเอียดและเคลือบ และแผ่นเหล็กซิลิกอนรีดเย็น - ถือเป็นเสาหลักทางกายภาพสามเสาของสถาปัตยกรรมการควบคุมแรงดันไฟฟ้าแบบแมนนวลแบบคลาสสิก การเลือกวัสดุแต่ละชนิดจะสอดคล้องโดยตรงกับการบรรลุถึงประสิทธิภาพหลัก

1. รากฐานวงจรแม่เหล็ก: แกนเหล็กแผ่นซิลิกอนรีดเย็น

นี่ไม่ใช่แผ่นเหล็กซิลิกอนธรรมดา เป็นแผ่นเหล็กซิลิกอนรีดเย็นคุณภาพสูงที่มีค่าการสูญเสียที่ชัดเจน (W/kg) และการซึมผ่านของแม่เหล็กสูง (เช่น ซีรีส์ 30Q130) มันถูกประทับตราเป็นรูปวงแหวนแล้วซ้อนกันในลักษณะขั้นบันไดเพื่อสร้างความต้านทานแม่เหล็กต่ำและวงจรแม่เหล็กปิดที่มีประสิทธิภาพการสูญเสียกระแสไหลวนต่ำ สิ่งนี้ทำให้แน่ใจได้ว่าในระหว่างกระบวนการควบคุม การสูญเสียขณะไม่มีโหลดและความร้อนของแกนกลางนั้นจะถูกควบคุมที่ระดับต่ำ ซึ่งเป็นรากฐานการแปลงพลังงานที่มีประสิทธิภาพสูงและเงียบสำหรับอุปกรณ์ทั้งหมด

2. แกนนำและเลื่อน: แหวนทองแดงที่บดและเคลือบอย่างประณีตและแปรงกราไฟท์พิเศษ

นี่คือคู่เสียดทานที่สำคัญเพื่อให้เกิดการควบคุมแรงดันไฟฟ้าที่ราบรื่น เสถียร และสูญเสียต่ำ
แหวนทองแดง: ส่วนที่เปิดโล่งของขดลวดเป็นรางเลื่อน ไม่ใช่แค่ขัดเงา ต้องผ่านการกลึงและขัดเงาอย่างแม่นยำเพื่อให้ได้ผิวสำเร็จเหมือนกระจก (ปกติค่า Ra ≤ 0.8 μm) จากนั้นจึงชุบเงินหรือเคลือบดีบุกหนา การเคลือบไม่เพียงแต่ช่วยลดความต้านทานต่อการสัมผัสและยับยั้งการเกิดออกซิเดชันเท่านั้น แต่ยังมีลักษณะที่อ่อนนุ่มซึ่งเข้ากันกับแปรงได้ดีขึ้น ทำให้มีการควบคุมแรงดันไฟฟ้าที่เกิดประกายไฟต่ำแบบแทบไม่มีขั้นตอน
แปรงกราไฟท์พิเศษ: นี่ไม่ใช่แปรงคาร์บอนธรรมดา แต่เป็นวัสดุกราไฟท์โลหะคอมโพสิตที่มีกราไฟท์ที่มีความบริสุทธิ์สูงเป็นฐานและเคลือบผงทองแดงหรือผงเงิน สูตรนี้ช่วยให้มั่นใจได้ถึงการหล่อลื่นในตัวเองที่ดีเยี่ยม (ลดแรงเสียดทานและการสึกหรอ) ค่าการนำไฟฟ้าสูง (ลดแรงดันที่สัมผัสและการสูญเสียความร้อน) และค่าสัมประสิทธิ์แรงเสียดทานที่เสถียร ความแข็งและความยืดหยุ่นได้รับการออกแบบมาเป็นพิเศษเพื่อให้แน่ใจว่ามีแรงกดสัมผัสขณะเดียวกันก็หลีกเลี่ยงรอยขีดข่วนบนวงแหวนทองแดง

3. การทำงานร่วมกันของโครงสร้าง ตัวนำ และฉนวน

ตัวนำที่คดเคี้ยว: ใช้ลวดเคลือบทองแดงด้วยไฟฟ้าที่มีความบริสุทธิ์ ≥ 99.95% เพื่อให้มั่นใจถึงความต้านทานต่ำและความสามารถในการจ่ายกระแสไฟฟ้าสูง
การสนับสนุนทางกล: ใช้แผ่นเหล็กรีดเย็น Q235 ที่มีความหนา ≥ 1.5 มม. พับและเชื่อมเข้ากับโครง เพื่อให้รองรับเชิงกลและการวางตำแหน่งขดลวดได้อย่างมั่นคง
ระบบฉนวน: ใช้ฟิล์มโพลีเอสเตอร์ (PET), กระดาษซังข้าวโพด หรือกระดาษฉนวน DMD เพื่อการแยกชั้นที่เชื่อถือได้ระหว่างชั้นที่พันและลงกราวด์ โดยมีเกรดฉนวนโดยทั่วไปที่ระดับ B (130°C) หรือสูงกว่าเพื่อความปลอดภัยทางไฟฟ้า โดยสรุป การออกแบบคลาสสิกของตัวควบคุมประเภทหน้าสัมผัส TSGC2 นั้นได้รวมวงจรแม่เหล็กที่มีประสิทธิภาพ (แผ่นเหล็กซิลิกอน) หน้าสัมผัสแบบเลื่อนในอุดมคติ (วงแหวนทองแดงเคลือบ + แปรงกราไฟท์คอมโพสิต) และโครงสร้างฉนวนที่เชื่อถือได้ผ่านการประมวลผลที่แม่นยำ การผสมผสานวัสดุนี้ทำให้เกิดความสมดุลที่ยอดเยี่ยมระหว่างต้นทุน ความน่าเชื่อถือ และประสิทธิภาพ ทำให้เป็นโซลูชันที่ยั่งยืนในห้องปฏิบัติการ การควบคุมทางอุตสาหกรรม และสถานการณ์ที่ต้องใช้การควบคุมแรงดันไฟฟ้าละเอียดแบบแมนนวล ความนุ่มนวลของการควบคุมแรงดันไฟฟ้า ความเสถียรของเอาต์พุต และอายุการใช้งานจะถูกกำหนดโดยตรงจากเกรดและความแม่นยำในการประมวลผลของวัสดุแกนกลางและการประมวลผล

ฟังก์ชั่นของตัวควบคุมแรงดันไฟฟ้าชนิดหน้าสัมผัส TSGC2

เครื่องปรับแรงดันไฟฟ้าชนิดสัมผัส TSGC2 เป็นอุปกรณ์ควบคุมแรงดันไฟฟ้าแบบแมนนวลตามหลักการแม่เหล็กไฟฟ้าและเครื่องกลล้วนๆ ที่ฟังก์ชั่นหลักคือการจัดหาแหล่งจ่ายไฟ AC ที่ต่อเนื่อง ราบรื่น ปรับเชิงเส้นและควบคุมได้โดยสังหรณ์ใจ

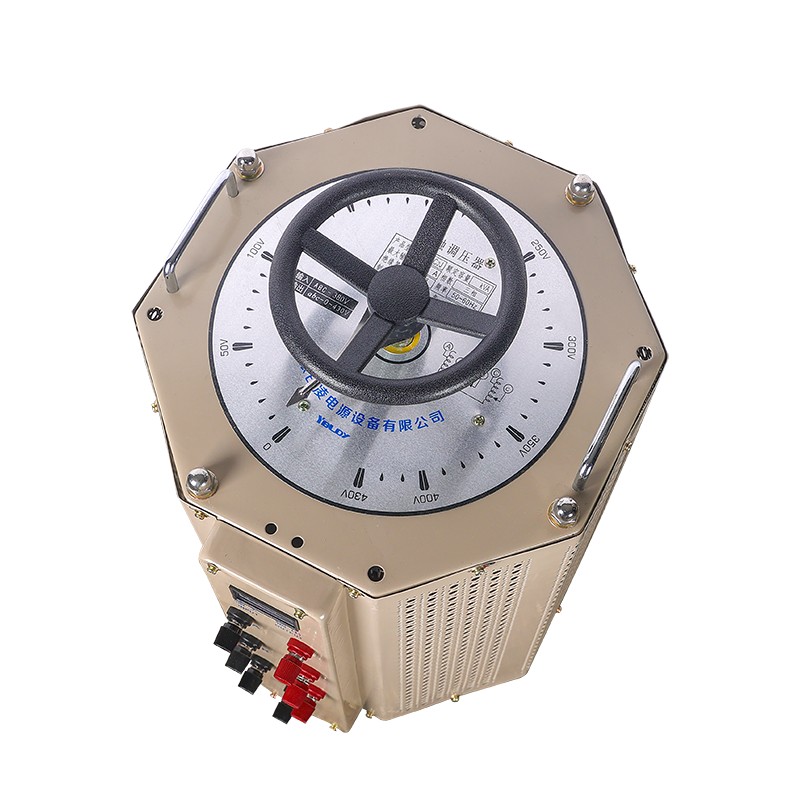

ด้วยการหมุนวงล้อจักรเพื่อขับเคลื่อนแปรงกราไฟท์แบบพิเศษให้เลื่อนบนขดลวดทองแดงรูปวงแหวนที่มีการกราวด์ละเอียดและชุบไว้ อุปกรณ์ควบคุมแรงดันไฟฟ้านี้สามารถควบคุมแรงดันไฟฟ้าแบบไม่มีขั้นตอนตั้งแต่ 0V ถึงค่าพิกัด (เช่น 0-250V หรือ 0-430V) และให้การบ่งชี้ที่ใช้งานง่ายผ่านแป้นหมุนมาตราส่วนเชิงกลที่เชื่อมโยงโคแอกเซียล ช่วยให้ผู้ปฏิบัติงานสามารถปรับแรงดันไฟฟ้าอย่างละเอียดได้
เนื่องจากโครงสร้างสื่อกระแสไฟฟ้าทางกายภาพที่บริสุทธิ์ (ขดลวดทองแดง + แปรง) จึงมีความสามารถในการรับน้ำหนักเกินทันทีที่แข็งแกร่ง และสามารถส่งสัญญาณคลื่นไซน์บริสุทธิ์และไม่มีการบิดเบือนได้
ที่แอปพลิเคชันทั่วไปของตัวควบคุมแรงดันไฟฟ้าชนิดสัมผัส TSGC2 นั้นเป็นแหล่งจ่ายไฟแบบปรับได้เองในห้องปฏิบัติการ เวิร์กช็อป หรือสายการผลิต ซึ่งใช้สำหรับการดีบักอุปกรณ์ การทดสอบโหลด การสตาร์ทมอเตอร์แบบแบ่งเฟส หรือการสาธิตการสอน
อย่างไรก็ตาม จะต้องระบุไว้อย่างชัดเจนว่าผลิตภัณฑ์นี้ไม่ใช่ตัวปรับแรงดันไฟฟ้าอัตโนมัติ - เมื่อแรงดันไฟฟ้าอินพุตหรือโหลดเปลี่ยนแปลง แรงดันเอาต์พุตจะผันผวนและต้องมีการแทรกแซงด้วยตนเองเพื่อการปรับใหม่
ในเวลาเดียวกัน ตัวควบคุมแรงดันไฟฟ้าแบบสัมผัส TSGC2 มักจะไม่มีฟังก์ชันการป้องกันทางอิเล็กทรอนิกส์ และแปรงของมันเป็นชิ้นส่วนที่สึกหรอซึ่งต้องมีการบำรุงรักษาเป็นประจำ
ดังนั้น สาระสำคัญของตัวควบคุมแรงดันไฟฟ้าแบบหน้าสัมผัส TSGC2 คือเครื่องมือตั้งค่าแรงดันไฟฟ้าแบบแมนนวลที่เชื่อถือได้ ทนทาน และคุ้มค่า เหมาะสำหรับสถานการณ์ที่จำเป็นต้องมีการควบคุมแรงดันไฟฟ้าแบบแมนนวลอย่างแม่นยำ หรือในกรณีที่ต้องทนต่อแรงกระแทก แทนที่จะใช้ในระบบที่ต้องการความเสถียรของแรงดันไฟฟ้าอัตโนมัติ
