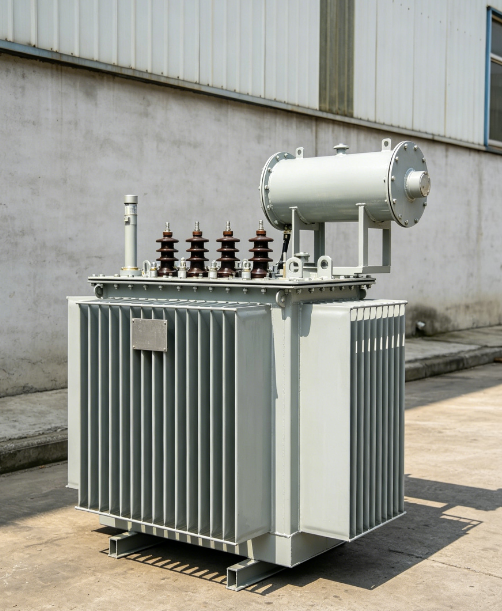

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน S11 คืออะไร และเหตุใดจึงมีความสำคัญ

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน S11 เป็นหม้อแปลงไฟฟ้าระบบจำหน่ายแบบปิดผนึกสนิทสามเฟส ออกแบบมาเพื่อการแปลงพลังงานแบบสเต็ปดาวน์ที่เชื่อถือได้และมีประสิทธิภาพในการใช้งานทางอุตสาหกรรม พาณิชยกรรม และที่อยู่อาศัย

งานของมันตรงไปตรงมา: ใช้พลังงานแรงดันไฟฟ้าปานกลางจากกริด — โดยทั่วไปคือ 10kV หรือ 11kV — แล้วลดระดับลงเป็นระดับแรงดันไฟฟ้าต่ำที่โรงงาน อาคาร และชุมชนใช้จริง ซึ่งปกติคือ 380V หรือ 400V

แต่ S11 ไม่ใช่แค่หม้อแปลงธรรมดาเท่านั้น แสดงถึงการอัปเกรดประสิทธิภาพที่สำคัญกว่ารุ่นก่อนๆ เช่น S9 ไม่มีการสูญเสียโหลดลดลง 20 45% และไม่มีกระแสโหลดลดลง 60 80% ซึ่งแปลโดยตรงเป็นค่าไฟฟ้าที่ลดลงและความเครียดในระบบกริดน้อยลง

ทำไมเรื่องนั้นถึงสำคัญ?

เพราะหม้อแปลงทำงานทุกวันตลอด 24 ชั่วโมง 365 วันต่อปี หม้อแปลงไฟฟ้าที่สิ้นเปลืองพลังงานน้อยลงเมื่อไม่ได้ใช้งานจะช่วยประหยัดเงินได้ทุกวัน ปีแล้วปีเล่า สำหรับสาธารณูปโภค โรงงานอุตสาหกรรม หรืออาคารพาณิชย์ขนาดใหญ่ การประหยัดแบบสะสมมีมาก

กล่าวโดยย่อ: S11 จ่ายเพื่อตัวเองตลอดอายุการใช้งานด้วยการสูญเสียที่ต่ำกว่าเพียงอย่างเดียว

อย่างไร.S11 หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันใช้งานได้เหรอ?

หลักการทำงานเหมือนกับหม้อแปลงไฟฟ้าใดๆ ก็ตาม นั่นคือ การเหนี่ยวนำแม่เหล็กไฟฟ้า แต่ S11 มีการปรับปรุงการออกแบบหลายประการที่ช่วยเพิ่มประสิทธิภาพและความน่าเชื่อถือ

ขั้นตอนที่ 1 – แกนกลาง

แกนทำจากเหล็กซิลิคอนเกรดรีดเย็นคุณภาพสูง ตัดด้วยข้อต่อขั้นบันได 45° บนเส้นเฉือน GEORG ที่ผลิตในเยอรมันอย่างแม่นยำ แกนกลางซ้อนกันเป็นหน้าตัดหลายขั้น ช่วยลดทั้งเสียงรบกวนจากสนามแม่เหล็กและการใช้พลังงาน

ขั้นตอนที่ 2 – ขดลวด

ขดลวดไฟฟ้าแรงสูงเป็นแบบแผลชั้นทรงกระบอก ขดลวดแรงดันต่ำอาจเป็นได้ทั้งแบบทรงกระบอกหรือแบบฟอยล์ การออกแบบนี้กระจายกระแสแอมแปร์เท่าๆ กัน ปรับปรุงความสามารถในการทนต่อการลัดวงจร และปรับเส้นทางแม่เหล็กให้เข้าข้างตนเอง

ขั้นตอนที่ 3 — ฉนวน

หม้อแปลงไฟฟ้าใช้ฉนวน Class A พร้อมระบบกระดาษน้ำมัน ช่องว่างระหว่างคอยล์ไฟฟ้าแรงสูงและแรงต่ำจะถูกคั่นด้วยปลอกกระดาษแข็งและแผงกั้นน้ำมันขนาดเล็ก ชุดประกอบทั้งหมดถูกทำให้แห้งด้วยสุญญากาศเพื่อขจัดความชื้นก่อนเติมน้ำมัน

ขั้นตอนที่ 4 — ถังน้ำมันที่ปิดสนิท

แทนที่จะใช้ถังเก็บน้ำมันแบบดั้งเดิม S11 ใช้ถังน้ำมันลูกฟูก ลอนจะขยายและหดตัวตามการเปลี่ยนแปลงของอุณหภูมิน้ำมัน เพื่อชดเชยการเปลี่ยนแปลงของปริมาตร ซึ่งหมายความว่าน้ำมันจะถูกผนึกให้ห่างจากอากาศอย่างถาวร ช่วยป้องกันความชื้นและชะลอการเกิดออกซิเดชันของน้ำมัน

ขั้นตอนที่ 5 — การระบายความร้อน

ความเย็นคือ ONAN — น้ำมันธรรมชาติ อากาศเป็นธรรมชาติ ไม่มีพัดลม ไม่มีปั๊ม ไม่มีชิ้นส่วนที่เคลื่อนไหวเพิ่มเติม หม้อแปลงไฟฟ้าอาศัยการพาความร้อนตามธรรมชาติผ่านผนังถังลูกฟูกเพื่อกระจายความร้อน

ผลลัพธ์: หม้อแปลงไฟฟ้าทำงานได้อย่างมีประสิทธิภาพ ปิดผนึก และต้องการการบำรุงรักษาน้อยที่สุดปีแล้วปีเล่า

ประเภทและพิกัดทั่วไปของหม้อแปลง S11

ซีรีส์ S11 ครอบคลุมความจุที่หลากหลาย โดยทั่วไปตั้งแต่ 30kVA ถึง 2500kVA โดยมีแรงดันไฟฟ้าหลักมาตรฐานที่ 6kV, 10kV และ 11kV และแรงดันไฟฟ้ารองที่ 0.4kV

ช่วงความจุมาตรฐาน:

กลุ่มการเชื่อมต่อ:

Dyn11 — แนะนำสำหรับการใช้งานส่วนใหญ่ ลดฮาร์โมนิคได้ดีขึ้น

Yyn0 — ทางเลือกมาตรฐานสำหรับการโหลดที่ง่ายขึ้น

วิธีการทำความเย็น:

ONAN — ไม่ต้องบังคับระบายความร้อน ไม่จำเป็นต้องใช้พลังงานเสริม

วัสดุที่คดเคี้ยว:

ทองแดง — มาตรฐานสำหรับการนำไฟฟ้าที่ดีขึ้นและอายุการใช้งานที่ยาวนานขึ้น

อะลูมิเนียม — มีให้สำหรับการใช้งานที่คำนึงถึงต้นทุน

ทำไมS11 หม้อแปลงแช่น้ำมันวัตถุ?

เพราะหม้อแปลงที่กินไฟน้อยกว่าและใช้งานได้นานกว่าคือหม้อแปลงที่ประหยัดเงิน

นี่คือสิ่งที่ทำให้ S11 เป็นตัวเลือกยอดนิยมสำหรับเครือข่ายการกระจายสินค้า:

1. ต่ำไม่มีการสูญเสียโหลด

แกนขั้นบันไดและเหล็กซิลิกอนเกรดสูงช่วยลดการสูญเสียโหลดลง 20-45% เมื่อเทียบกับซีรีส์ S9 สำหรับหม้อแปลงที่ทำงานตลอด 24 ชั่วโมงทุกวัน นั่นถือเป็นการประหยัดอย่างแท้จริงและวัดผลได้

2. ไม่มีกระแสโหลดต่ำ

ไม่มีกระแสโหลดลดลง 60 80% ปรับปรุงตัวประกอบกำลังและลดการสูญเสียต้นน้ำ

3. โครงสร้างที่ปิดสนิท

ถังกระดาษลูกฟูกปิดสนิท ไม่มีช่องระบายอากาศ ไม่มีตัวเก็บรักษา น้ำมันไม่สัมผัสกับอากาศ ซึ่งหมายความว่าฉนวนน้ำมันจะเสื่อมสภาพช้าลง โดยคงความเป็นฉนวนไว้ตลอดอายุการใช้งานของหม้อแปลง

4. เสียงรบกวนต่ำ

ระดับเสียงรบกวนลดลง 7 10dB เมื่อเทียบกับการออกแบบรุ่นก่อนๆ ทำให้ S11 เหมาะสำหรับการติดตั้งใกล้กับพื้นที่อยู่อาศัย โรงพยาบาล และสำนักงานที่กังวลเรื่องความไวต่อเสียง

5. ความแรงของการลัดวงจร

การผสมผสานระหว่างการพันด้วยฟอยล์ (ที่ใช้) การยึดที่แข็งแรง และฉนวนแห้งแบบสุญญากาศ ช่วยให้ S11 สามารถต้านทานการลัดวงจรได้ดี สามารถรองรับกระแสไฟลัดได้โดยไม่เกิดการบิดเบี้ยวของขดลวด

6. อายุยืนยาว

เนื่องจากน้ำมันถูกปิดผนึกจากอากาศและความชื้น ระบบฉนวนของหม้อแปลงจึงสลายตัวช้ากว่ามาก S11 ได้รับการออกแบบมาเพื่อให้บริการ 20 30 ปี โดยมีการบำรุงรักษาเพียงเล็กน้อย

7. การบำรุงรักษาต่ำ

ไม่ต้องเก็บตัวอย่างน้ำมัน ไม่ต้องเติม ไม่ต้องบำรุงรักษา การออกแบบที่ปิดสนิทหมายความว่าการบำรุงรักษาตามปกติส่วนใหญ่จะจำกัดอยู่ที่การทำความสะอาดภายนอกและการตรวจสอบบุชชิ่งและขั้วต่อเป็นระยะๆ

การเลือกหม้อแปลง S11 ที่เหมาะสม

การเลือกหม้อแปลง S11 จำเป็นต้องมีความจุ แรงดันไฟฟ้า และสภาพแวดล้อมที่ตรงกับการใช้งานของคุณ

ขั้นตอนที่ 1 — กำหนดภาระของคุณ

เพิ่มการใช้พลังงานของอุปกรณ์ทั้งหมดที่จะเชื่อมต่อ ใช้หลักประกันความปลอดภัย — โดยทั่วไปคือ 20 30% สำหรับการขยายในอนาคต

อัตรามาตรฐาน S11: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA ขั้นตอนที่ 2 — ระบุแรงดันไฟฟ้าหลักและรอง

ขั้นตอนที่ 3 — เลือกกลุ่มการเชื่อมต่อ

Dyn11 — แนะนำสำหรับการใช้งานส่วนใหญ่ การเชื่อมต่อไฟฟ้าแรงสูงแบบเดลต้าเป็นเส้นทางสำหรับกระแสฮาร์มอนิกและปรับปรุงความสามารถในการลัดวงจร

Yyn0 — เรียบง่ายกว่า แต่ไม่เหมาะกับโหลดที่ไม่สมดุล

ขั้นตอนที่ 4 — ตรวจสอบสภาพแวดล้อมการติดตั้ง

ขั้นตอนที่ 5 — ยืนยันวัสดุที่คดเคี้ยว

ทองแดง — อายุการใช้งานยาวนานขึ้น การนำไฟฟ้าดีขึ้น แนะนำสำหรับการใช้งานที่สำคัญ

อลูมิเนียม — ต้นทุนเริ่มต้นต่ำกว่า แต่ต้องใช้หน้าตัดที่ใหญ่กว่าเพื่อการสูญเสียที่เท่ากัน

ขั้นตอนที่ 6 — พิจารณาอุปกรณ์ป้องกัน

สำหรับหม้อแปลงที่มีขนาดสูงกว่า 800kVA รีเลย์แก๊สและอุปกรณ์ระบายแรงดันเป็นอุปกรณ์มาตรฐาน สำหรับการใช้งานที่สำคัญ ให้พิจารณาใช้เครื่องตรวจวัดอุณหภูมิที่มีหน้าสัมผัสสัญญาณเตือนระยะไกล

ความคิดสุดท้าย

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมัน S11 ไม่ใช่รุ่นใหม่ล่าสุดหรือฉูดฉาดที่สุดในตลาด ถูกแทนที่ด้วยประสิทธิภาพด้วยการออกแบบโลหะผสม S13, S20 และที่ไม่ใช่อสัณฐาน

แต่ยังคงเป็นอุปกรณ์ที่ได้รับการพิสูจน์แล้ว เชื่อถือได้ และคุ้มค่าสำหรับการติดตั้งนับล้านทั่วโลก มีการปรับปรุงประสิทธิภาพอย่างมีนัยสำคัญเหนือรุ่น S9 และ S10 รุ่นเก่า โดยมีโครงสร้างที่ปิดสนิทซึ่งช่วยยืดอายุน้ำมันและลดการบำรุงรักษา

หากคุณกำลังอัพเกรดหม้อแปลงรุ่นเก่า เปลี่ยนอุปกรณ์ที่ล้มเหลว หรือสร้างเครือข่ายการจำหน่ายใหม่ที่ทั้งงบประมาณและความน่าเชื่อถือเป็นสิ่งสำคัญ S11 ยังคงเป็นตัวเลือกที่ดีและสมเหตุสมผล โดยจะไม่มีการสูญเสียที่ต่ำที่สุดเท่าที่เคยมีมาเมื่อเทียบกับหม้อแปลงใดๆ แต่มีการสูญเสียน้อยที่สุดเมื่อเทียบกับหม้อแปลงใดๆ ที่เหมาะกับงบประมาณจริงสำหรับหลายโครงการ
