หม้อแปลงแยก DG คืออะไร และเหตุใดจึงมีความสำคัญ

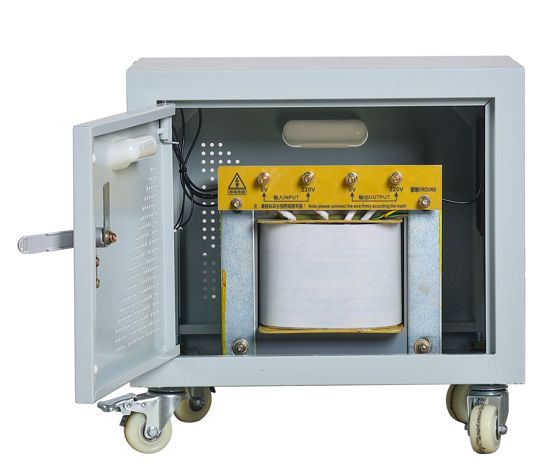

หม้อแปลงแยก DG เป็นหม้อแปลงแยกชนิดแห้งเฟสเดียวที่ได้รับการออกแบบมาเพื่อให้พลังงานที่สะอาด แยกส่วน และปลอดภัยสำหรับอุปกรณ์ที่มีความละเอียดอ่อน อุปกรณ์ทางการแพทย์ เครื่องมือในห้องปฏิบัติการ และระบบควบคุมทางอุตสาหกรรม
ฟังก์ชันหลักนั้นเรียบง่ายแต่จำเป็น โดยจะถ่ายโอนพลังงานไฟฟ้าจากด้านหลักไปยังด้านทุติยภูมิโดยไม่มีการเชื่อมต่อทางไฟฟ้าโดยตรงระหว่างกัน พลังงานเคลื่อนที่ผ่านสนามแม่เหล็ก ไม่ใช่ผ่านสายไฟ
ทำไมเรื่องนั้นถึงสำคัญ?
เพราะการเชื่อมต่อทางไฟฟ้าโดยตรงมีมากกว่าแค่พลังงาน พวกมันส่งเสียงรบกวน ไฟกระชาก ฮาร์โมนิค และข้อผิดพลาดของกราวด์ แหล่งจ่ายไฟมาตรฐานจะส่งผ่านปัญหาเหล่านี้ไปยังอุปกรณ์ของคุณโดยตรง หม้อแปลงแยกจะปิดกั้นพวกมัน
หม้อแปลง DG ตั้งอยู่ระหว่างแหล่งจ่ายไฟฟ้าและโหลดที่ละเอียดอ่อน โดยแยกโหลดออกจากโครงข่าย กรองสัญญาณรบกวนความถี่สูง ทำลายวงจรกราวด์ และให้แหล่งพลังงานที่สะอาด ปลอดภัย และมีเสถียรภาพ
กล่าวโดยย่อ: ช่วยให้อุปกรณ์ของคุณมองเห็นเฉพาะพลังงานที่ต้องการเท่านั้น ไม่ใช่ขยะบนโครงข่าย
ยังไงกหม้อแปลงแยก DGได้ผล
หลักการคือการเหนี่ยวนำแม่เหล็กไฟฟ้า แต่การออกแบบถูกสร้างขึ้นเพื่อการแยกตัว
ขั้นตอนที่ 1 — อินพุต
ขดลวดปฐมภูมิเชื่อมต่อกับแหล่งจ่ายไฟ AC โดยทั่วไปจะเป็นไฟเฟสเดียว 220V หรือ 110V
ขั้นตอนที่ 2 — ข้อต่อแม่เหล็ก
ไม่มีการเชื่อมต่อไฟฟ้าโดยตรงระหว่างสายหลักและสายรอง กำลังถ่ายโอนผ่านสนามแม่เหล็กในแกนกลาง
ขั้นตอนที่ 3 — เอาท์พุต
ขดลวดทุติยภูมิสร้างแรงดันเอาต์พุต — เช่นเดียวกับแรงดันไฟฟ้าอินพุต (1:1) หรือเพิ่มขึ้น/ลงหากจำเป็นตามการใช้งาน
ขั้นตอนที่ 4 — การแยก
เนื่องจากไม่มีเส้นทางไฟฟ้าโดยตรง โหลดจึงถูกแยกออกจากโครงข่ายโดยสิ้นเชิง บล็อกนี้:
เสียงโหมดทั่วไป
กราวด์กราวด์
กระแสไฟรั่ว
ไฟกระชากและชั่วคราว
ขั้นตอนที่ 5 — การป้องกันไฟฟ้าสถิต (อุปกรณ์เสริม)
สำหรับการใช้งานที่ต้องการพลังงานที่สะอาดยิ่งขึ้น DG สามารถสร้างได้ด้วยแผ่นทองแดงป้องกันไฟฟ้าสถิตระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิ โดยต่อสายดินเพื่อเบี่ยงเบนสัญญาณรบกวนความถี่สูงออกไปจากโหลด
ผลลัพธ์: พลังงานที่สะอาด แยกเดี่ยว และปลอดภัยสำหรับอุปกรณ์ที่มีความละเอียดอ่อน
ประเภททั่วไปของหม้อแปลงแยก DG
หม้อแปลง DG มีการกำหนดค่าหลายแบบเพื่อให้เหมาะกับการใช้งานที่แตกต่างกัน
| พิมพ์ | เรตติ้งทั่วไป | คุณสมบัติที่สำคัญ | ดีที่สุดสำหรับ |
| มาตรฐานดีจี | 0.1kVA – 30kVA | การแยกส่วน 1:1, กล่องหุ้มโลหะ, การเชื่อมต่อแผงขั้วต่อ | การใช้งานทั่วไปทางอุตสาหกรรม ห้องปฏิบัติการ และเชิงพาณิชย์ |
| เกรดทางการแพทย์ DG | 0.5kVA – 10kVA | การรั่วไหลต่ำเป็นพิเศษ (<0.1mA), ฉนวนเสริมแรง, การรับรองความปลอดภัยทางการแพทย์ | อุปกรณ์ทางการแพทย์ที่เชื่อมต่อกับผู้ป่วย ห้องผ่าตัด ห้องไอซียู |
| เกรดเสียง DG | 0.1kVA – 5kVA | เกราะป้องกันพิเศษ, เสียงฮัมเชิงกลต่ำ, เอาต์พุตที่สมดุล | เครื่องเสียงระดับมืออาชีพ สตูดิโอบันทึกเสียง ระบบกระจายเสียง |
| เกรดเครื่องมือ DG | 0.5kVA – 5kVA | การรั่วไหลต่ำ, การควบคุมที่แน่นหนา, <10pF ความจุคัปปลิ้ง | เครื่องมือห้องปฏิบัติการ อุปกรณ์ตรวจวัด ระบบสอบเทียบ |
| ดีจีแบบกำหนดเอง | ผู้ใช้กำหนด | อัตราส่วนแรงดันไฟฟ้าจำเพาะ ขดลวดทุติยภูมิหลายขดลวด กล่องหุ้มพิเศษ | อุปกรณ์ OEM การใช้งานเฉพาะทาง การปรับแต่งเพิ่มเติม |
การแยก DG แบบมาตรฐาน 1:1 เป็นการกำหนดค่าทั่วไปที่สุดสำหรับการแยกตามวัตถุประสงค์ทั่วไป
ทำไมหม้อแปลงแยก DGวัตถุ
เนื่องจาก "พลังงานสะอาด" ไม่ใช่สิ่งฟุ่มเฟือย แต่เป็นข้อกำหนดสำหรับอุปกรณ์ที่มีความละเอียดอ่อน
นี่คือสิ่งที่หม้อแปลงแยก DG มอบให้ซึ่งหม้อแปลงธรรมดาไม่สามารถทำได้:
1. ความปลอดภัยทางไฟฟ้า
อุปสรรคการแยกระหว่างหลักและรองหมายความว่าความผิดปกติในด้านหลัก - ไฟกระชาก ข้อผิดพลาดกราวด์ ฟ้าผ่า - ไม่สามารถเข้าถึงโหลดได้ ผู้ใช้ที่สัมผัสวงจรทุติยภูมิจะไม่ได้รับแรงดันไฟฟ้าปฐมภูมิ
2. การปฏิเสธเสียงรบกวน
สัญญาณรบกวนความถี่สูงจาก VFD, แหล่งจ่ายไฟแบบสวิตชิ่ง และแหล่งอื่นๆ ถูกปิดกั้นโดยแผงกั้นการแยก แผ่นป้องกันไฟฟ้าสถิตเสริมจะตัดเสียงรบกวนนั้นได้ 60–100dB ให้พลังงานที่สะอาดสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน
3. การกำจัดกราวด์กราวด์
เมื่ออุปกรณ์หลายเครื่องใช้กราวด์ร่วมกัน กระแสน้ำหมุนเวียนอาจทำให้เกิดเสียงฮัม การเบี่ยงเบน และข้อผิดพลาดได้ หม้อแปลง DG ให้การอ้างอิงกราวด์แบบแยก ทำลายลูปกราวด์ และหยุดเสียงรบกวนที่แหล่งกำเนิด
4. การลดกระแสไฟรั่ว
ในสภาพแวดล้อมทางการแพทย์ แม้แต่กระแสรั่วไหลเพียงเล็กน้อยก็อาจเป็นอันตรายได้ หม้อแปลงเกรดทางการแพทย์ DG สร้างขึ้นด้วยความจุคัปปลิ้งต่ำเป็นพิเศษ ทำให้กระแสไฟรั่วต่ำกว่า 0.1mA ปลอดภัยสำหรับอุปกรณ์ที่เชื่อมต่อกับผู้ป่วย
5. การป้องกันอุปกรณ์
การแยกส่วนจะบล็อกไฟกระชาก ไฟกระชาก และไฟกระชากชั่วคราว ซึ่งมิฉะนั้นจะทำให้เกิดความล้มเหลวก่อนเวลาอันควรในอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน หม้อแปลง DG มักเป็นแนวป้องกันแรกสำหรับเครื่องมือและการควบคุมที่มีราคาแพง
6. การปฏิบัติตามกฎระเบียบ
มาตรฐานความปลอดภัยทางการแพทย์ ห้องปฏิบัติการ และอุตสาหกรรมจำนวนมากกำหนดให้อุปกรณ์บางประเภทต้องมีการแยกส่วน หม้อแปลง DG ที่ระบุอย่างถูกต้องตรงตามข้อกำหนดเหล่านั้น
การเลือกสิ่งที่ถูกต้องหม้อแปลงแยก DG
การเลือกหม้อแปลง DG ต้องให้ความสนใจมากกว่าแรงดันไฟฟ้าและ kVA
ขั้นตอนที่ 1 — กำหนดภาระ
รายการอุปกรณ์ทั้งหมดที่จะเชื่อมต่อกับหม้อแปลงไฟฟ้า เพิ่มพิกัดกำลังเป็น VA หรือวัตต์
สูตร: รวม VA = ผลรวมของโหลดแต่ละรายการ × 1.2 (ส่วนต่างด้านความปลอดภัย)
ขั้นตอนที่ 2 — ระบุแรงดันไฟฟ้าอินพุต/เอาต์พุต
| แอปพลิเคชัน | อัตราส่วนแรงดันไฟฟ้าทั่วไป |
| การแยกมาตรฐาน | 220V/220V (1:1) |
| ลดระดับลงสำหรับอุปกรณ์ 110V | 220V/110V |
| ก้าวขึ้นไปสำหรับอุปกรณ์ 220V | 110V/220V |
| อุปกรณ์ทางการแพทย์ | 220V/220V (การรั่วไหลต่ำ) |
ขั้นตอนที่ 3 — ตัดสินใจเลือกระบบป้องกันไฟฟ้าสถิต
| สถานการณ์ | คำแนะนำ |
| การใช้งานทั่วไปในโรงงานอุตสาหกรรมหรือในห้องปฏิบัติการ | มาตรฐาน (ไม่ต้องใช้ ชีลด์) |
| อุปกรณ์ที่มีสัญญาณดิจิตอล/อนาล็อก | แนะนำให้ใช้แผ่นป้องกันไฟฟ้าสถิต |
| อุปกรณ์ทางการแพทย์หรือระบบเครื่องเสียง | จำเป็นต้องมีโล่ |
| แอปพลิเคชัน | กระแสไฟรั่วสูงสุด |
| อุตสาหกรรมทั่วไป | <2mA |
| เครื่องมือห้องปฏิบัติการ | <0.5mA |
| อุปกรณ์ทางการแพทย์ (เชื่อมต่อกับผู้ป่วย) | <0.1mA |
ขั้นตอนที่ 5 — เลือกประเภทกล่องหุ้ม
เปิดเฟรม — ติดตั้งภายในแผงที่มีอยู่
สิ่งที่ส่งมา (IP20) — กล่องหุ้มโลหะมาตรฐาน
IP54 — กันฝุ่นและกันน้ำกระเซ็น (สำหรับสภาพแวดล้อมทางอุตสาหกรรม)
ขั้นตอนที่ 6 — ตรวจสอบระดับฉนวน
สำหรับการใช้งานต่อเนื่อง ให้ระบุฉนวนคลาส F (155°C) หรือคลาส H (180°C)
ขั้นตอนที่ 7 — ขอรายงานการทดสอบ
ซัพพลายเออร์ที่มีชื่อเสียงควรจัดเตรียม:
การทดสอบความต้านทานของฉนวน (≥100MΩที่ 500V DC)
การทดสอบความทนทานต่ออิเล็กทริก (≥2000V AC เป็นเวลา 1 นาที)
ไม่มีการวัดการสูญเสียโหลด
การวัดกระแสไฟฟ้ารั่ว (สำหรับหน่วยแพทย์)
การทดสอบการควบคุมแรงดันไฟฟ้า
ความคิดสุดท้าย
หม้อแปลงแยก DG ไม่ใช่ส่วนประกอบที่แพงที่สุดในระบบไฟฟ้า แต่อาจเป็นสิ่งที่สำคัญที่สุดในการปกป้องอุปกรณ์ที่มีความละเอียดอ่อน
โดยทำงานอย่างเงียบๆ ในเบื้องหลัง โดยทำงานได้ดี นั่นคือ ป้องกันไฟไม่ดีออกและไฟดีเข้า ไม่มีไฟ ไม่มีจอแสดงผล ไม่มีการอัพเดตซอฟต์แวร์ การแยกสารที่สะอาดและเชื่อถือได้ปีแล้วปีเล่า
หากคุณใช้อุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน ปกป้องอุปกรณ์ที่เชื่อมต่อกับผู้ป่วย หรือแก้ไขปัญหาลึกลับเกี่ยวกับอุปกรณ์ เช่น กราวด์ลูป สัญญาณรบกวน การดริฟท์ หม้อแปลง DG เป็นหนึ่งในโซลูชันที่มีประสิทธิภาพที่สุดที่คุณสามารถติดตั้งได้
พลังงานสะอาดไม่ใช่ทางเลือกสำหรับอุปกรณ์ที่มีความละเอียดอ่อน เป็นรากฐานของการดำเนินงานที่เชื่อถือได้
