หม้อแปลงทำความร้อน DDG

Zhejiang Yibaling Power Equipment Co., Ltd. ในฐานะโรงงานในประเทศจีนที่ผลิตหม้อแปลงไฟฟ้าทำความร้อน DDG มาหลายปี เรามุ่งมั่นที่จะให้บริการลูกค้าด้วยหม้อแปลงคุณภาพสูงและบริการหลังการขายที่ครอบคลุม ผลิตภัณฑ์ของเราครอบคลุมพื้นที่ส่วนใหญ่ในเอเชียตะวันออกเฉียงใต้เนื่องจากข้อดีเหล่านี้ เราหวังว่าจะได้ร่วมงานกับลูกค้าเพื่อสร้างอนาคตใหม่ด้วยกัน

ส่งคำถาม

รายละเอียดสินค้า

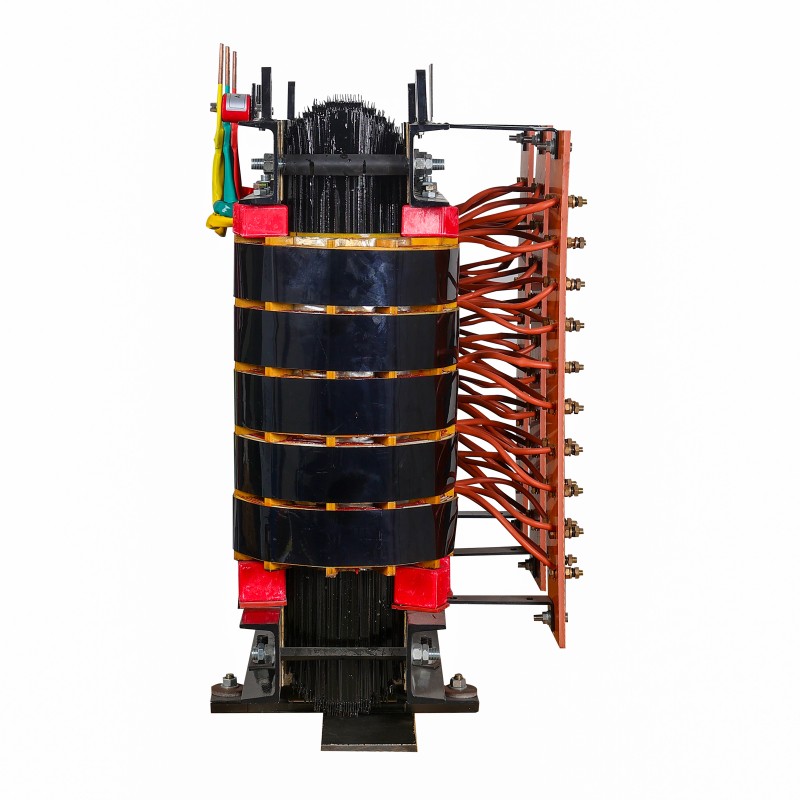

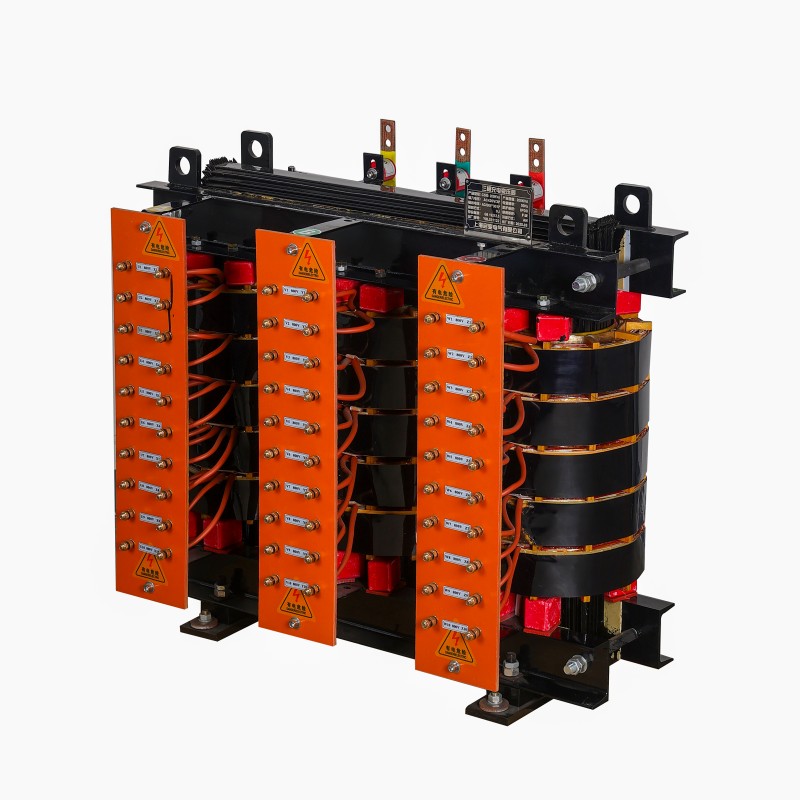

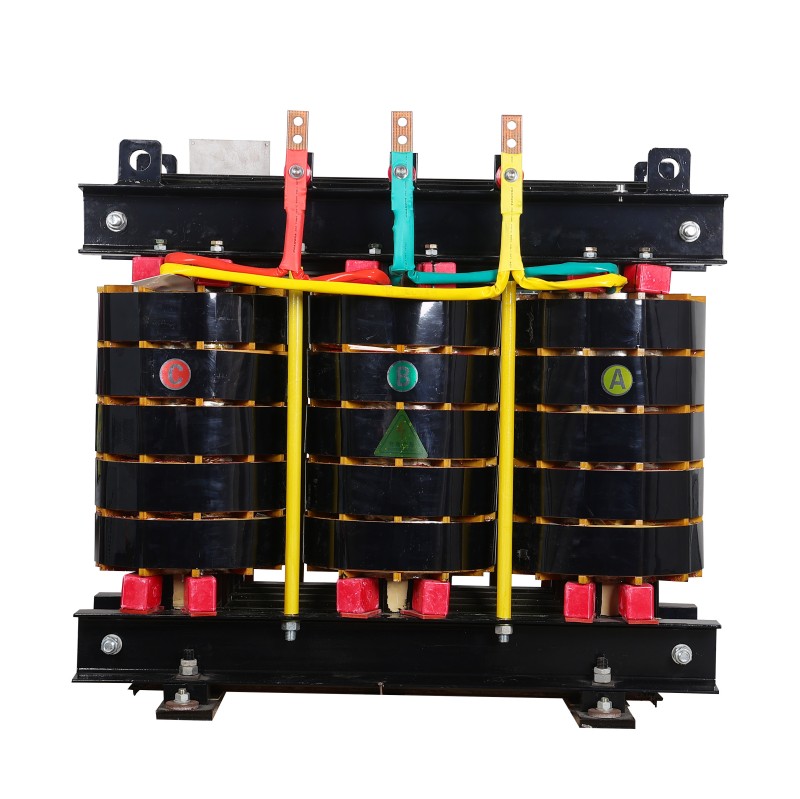

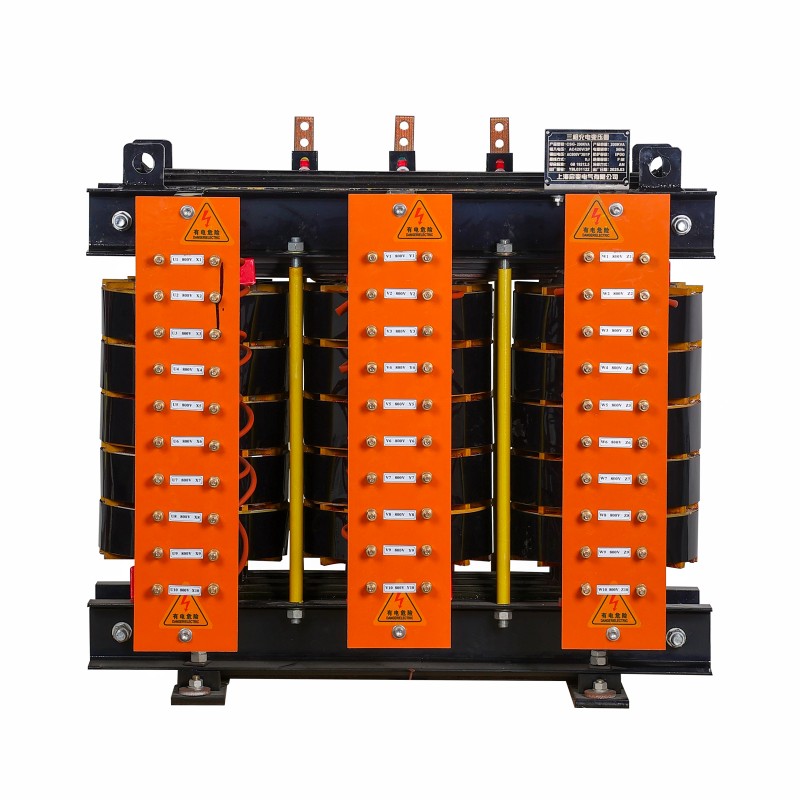

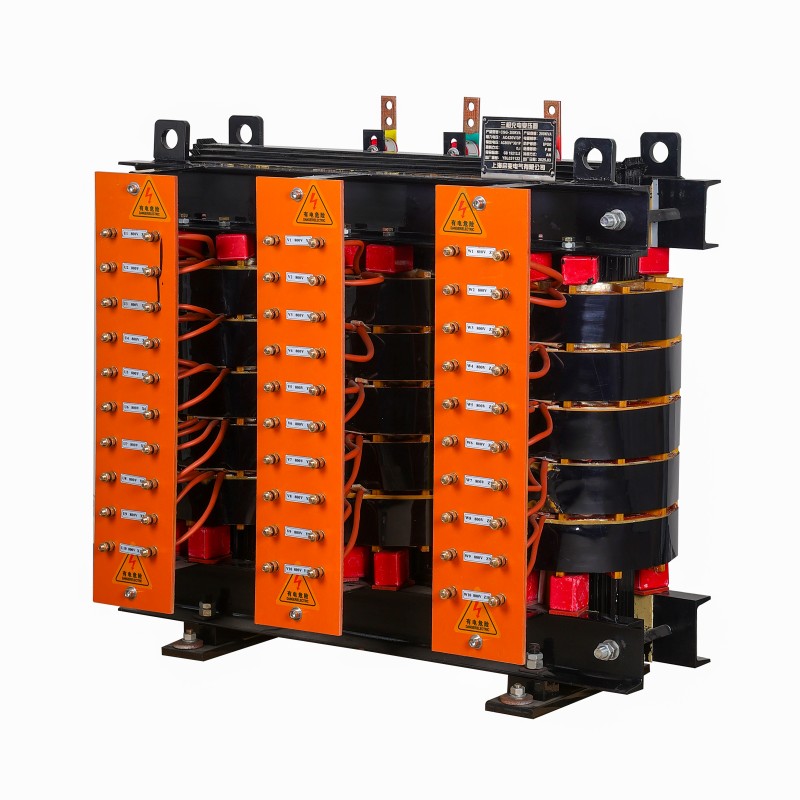

หม้อแปลงทำความร้อน DDG เป็นหนึ่งในผลิตภัณฑ์ใหม่ที่ผลิตโดย Zhejiang Yibaling Power Equipment Co., Ltd. ของเรา เป็นหม้อแปลงไฟฟ้าแรงสูงชนิดแห้งพิเศษ แรงดันต่ำ กระแสสูงที่ออกแบบมาเป็นพิเศษสำหรับการทำความร้อนด้วยความต้านทานทางอุตสาหกรรม การให้ความช่วยเหลือในการทำความร้อนแบบเหนี่ยวนำ และการหลอมโลหะในสถานการณ์ที่มีพลังงานสูง

ส่วนใหญ่จะใช้เป็นแหล่งพลังงานสำหรับหม้อแปลงกระแสไฟฟ้า เซอร์กิตเบรกเกอร์ คอนแทคเตอร์ รีเลย์ความร้อน สวิตช์ ฯลฯ สำหรับการทดสอบการเพิ่มขึ้นของอุณหภูมิ การทดสอบลักษณะการป้องกัน การทดสอบโหลดอย่างต่อเนื่อง และการทดสอบการวัดพารามิเตอร์ทางไฟฟ้า

หม้อแปลงความร้อน DDG ใช้การออกแบบโครงสร้างและแม่เหล็กไฟฟ้าที่มีการเสริมแรงอย่างมาก:

แกนทำจากแผ่นเหล็กซิลิคอนที่มีการซึมผ่านของแม่เหล็กสูงเป็นพิเศษเพื่อทนทานต่อความหนาแน่นของฟลักซ์แม่เหล็กสูง

การพันขดลวดแรงดันต่ำมักจะใช้แท่งทองแดงแข็ง แผ่นทองแดงหนา หรือท่อทองแดงขนาดยักษ์หลายเส้นที่เชื่อมต่อแบบขนานสำหรับการพัน ทำให้มั่นใจได้ถึงความต้านทานที่ต่ำมากและความจุกระแสไฟขนาดใหญ่ และกระจายความร้อนโดยตรงผ่านท่อระบายความร้อนด้วยน้ำหรือการระบายความร้อนด้วยอากาศแบบบังคับ

ระบบฉนวนใช้วัสดุที่มีความต้านทานความร้อนสูงสุด (เช่น คลาส H หรือคลาส C) และผ่านการประมวลผลด้วยเทคนิคพิเศษเพื่อให้ทนทานต่อสภาพแวดล้อมการแผ่รังสีอุณหภูมิสูงรอบๆ อุปกรณ์ทำความร้อน

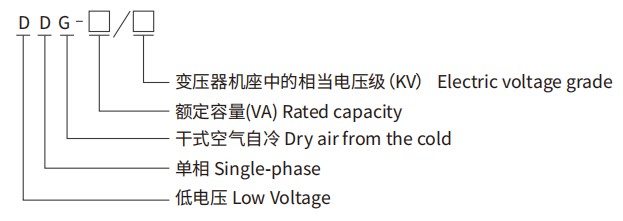

หมายเลขรุ่นและความหมาย

คุณสมบัติทางเทคนิค

มิติข้อมูลคุณสมบัติ	เทคโนโลยีคอนกรีตและการออกแบบ	เป้าหมายและค่านิยมที่เกิดขึ้นจริง
การออกแบบหลัก	การทำงานที่มีความหนาแน่นของฟลักซ์สูงเป็นพิเศษ: การใช้แผ่นเหล็กซิลิกอนเกรดสูงมาก (เช่น 27ZH100) หรือแผ่นเหล็กซิลิกอนที่มุ่งเน้นที่ดีกว่า การออกแบบนี้ช่วยให้สามารถทำงานได้ที่ความหนาแน่นของฟลักซ์แม่เหล็กสูงใกล้กับความอิ่มตัว ช่วยลดปริมาณและต้นทุนของแกน ฟลักซ์การรั่วไหลต่ำและการออกแบบความต้านทานไฟฟ้าลัดวงจรต่ำ: ขดลวดถูกจัดเรียงในลักษณะที่มีศูนย์กลาง ช่วยลดฟลักซ์การรั่วไหลได้อย่างมาก และรักษาความต้านทานการลัดวงจร (Uk%) ไว้ที่อย่างมาก ระดับต่ำ (โดยทั่วไป <5% และแม้แต่ต่ำถึง 1-2%)	เพิ่มความหนาแน่นของพลังงานสูงสุด โดยส่งพลังงานที่สูงมากภายในปริมาตรที่จำกัด แรงดันไฟขาออกมีเสถียรภาพ โดยมีแรงดันไฟฟ้าตกเล็กน้อยเมื่อโหลดผันผวน
ขดลวดกระแสสูง	รูปแบบตัวนำ: ในด้านแรงดันต่ำ (ด้านกระแสไฟสูง) ไม่ได้ใช้การพันลวดแบบดั้งเดิม ในทางกลับกัน แท่งทองแดงแข็ง แผ่นทองแดงหนาจะถูกเชื่อมเข้าด้วยกัน หรือมีท่อทองแดงขนาดใหญ่หลายเส้นเชื่อมต่อขนานกันในรูปแบบ ท่อทองแดงยังทำหน้าที่เป็นช่องระบายความร้อนด้วยน้ำ ความหนาแน่นกระแสและการจัดการความร้อน: ความหนาแน่นกระแสที่อนุญาตนั้นสูงกว่าหม้อแปลงทั่วไปมาก ความร้อนจะกระจายไปโดยระบบทำความเย็นแบบบังคับภายนอก	ความสามารถในการรองรับกระแสไฟฟ้าถึงระดับหนึ่งหมื่นแอมแปร์ การสูญเสียการนำไฟฟ้าจะลดลง ผสมผสานโครงสร้างและระบบระบายความร้อนเข้าด้วยกัน
ระบบฉนวน	ฉนวนกันความร้อนที่ทนต่ออุณหภูมิสูง: ต้องใช้วัสดุฉนวนที่มีระดับความต้านทานต่ออุณหภูมิที่เกรด C (220°C) หรือเกรด H (180°C) หรือสูงกว่า (เช่น ไมก้า ใยแก้ว กระดาษคอมโพสิตพิเศษ) การเสริมแรง: ขดลวดผ่านกระบวนการทำให้มีขึ้นด้วยแรงดันสุญญากาศ (VPI) หลายขั้นตอน โดยใช้ซิลิคอนอินทรีย์หรืออีพอกซีเรซินที่ทนต่ออุณหภูมิสูงเพื่อสร้างเป็นฉนวนทั้งหมด	ต้านทานสภาพแวดล้อมการแผ่รังสีอุณหภูมิสูงที่เกิดจากอุปกรณ์ทำความร้อน และป้องกันฉนวนไม่ให้เสื่อมสภาพและพังทลายเนื่องจากความร้อน

สภาพแวดล้อม

หม้อแปลงความร้อน DDG เหมาะสำหรับพื้นที่อุตสาหกรรมในร่มหรือกลางแจ้งที่มีการป้องกันอย่างดีซึ่งมีระดับความสูงไม่เกิน 1,000 เมตร

อุณหภูมิอากาศแวดล้อมสูงสุดไม่ควรเกิน +40°C อุณหภูมิเฉลี่ย 24 ชั่วโมงไม่ควรเกิน +30°C อุณหภูมิเฉลี่ยทั้งปีไม่ควรเกิน +20°C อุณหภูมิต่ำสุดไม่ควรต่ำกว่า -5°C และควรหลีกเลี่ยงการเปลี่ยนแปลงอุณหภูมิที่รุนแรง

สถานที่ติดตั้งควรสะอาดและแห้ง ไม่ควรมีฝุ่นที่เป็นสื่อกระแสไฟฟ้ามากเกินไป ก๊าซเคมีที่มีฤทธิ์กัดกร่อน (เช่น คลอรีน ซัลไฟด์) หมอกเกลือ หมอกน้ำมัน หรือฝุ่นที่ติดไฟและระเบิดได้ในอากาศ

ในเวลาเดียวกัน พื้นที่ใกล้กับการทำงานของหม้อแปลงทำความร้อน DDG ควรไม่มีการควบแน่น การก่อตัวของน้ำแข็ง น้ำหยดโดยตรงหรือการฉีดน้ำแรงดันสูง และควรหลีกเลี่ยงการสั่นสะเทือนและการกระแทกอย่างรุนแรง

การทำงานของระบบระบายความร้อนแบบบังคับ (ระบายความร้อนด้วยอากาศ) สำหรับหม้อแปลงไฟฟ้าถือเป็นข้อกำหนดเบื้องต้นที่แน่นอนสำหรับการดำเนินงาน สภาพแวดล้อมการติดตั้งจะต้องสามารถจ่ายไฟที่เสถียรและเป็นไปตามข้อกำหนดสำหรับระบบทำความเย็น

บันทึก:

หากสภาพแวดล้อมจริงที่หม้อแปลงทำความร้อน DDG ตั้งอยู่มีการสั่นสะเทือนอย่างต่อเนื่อง การสัมผัสกับน้ำเป็นระยะๆ ความเสี่ยงต่อการกัดกร่อนปานกลางถึงสูง (เช่น ในพื้นที่ชายฝั่งทะเลหรือโรงงานเคมี) หรือระดับความสูงที่สูงกว่า 1,000 เมตร จะต้องระบุอย่างชัดเจนเมื่อสั่งซื้อจากโรงงาน Yibaling ของเรา

วิศวกรที่โรงงาน Yibaling ของเราจะดำเนินการออกแบบและตรวจสอบเฉพาะสำหรับตัวยึดโครงสร้าง การเคลือบป้องกัน (เช่น สีป้องกันการกัดกร่อนสำหรับงานหนัก) เกรดวัสดุฉนวน และความจุของระบบทำความเย็นของหม้อแปลงทำความร้อน DDG
