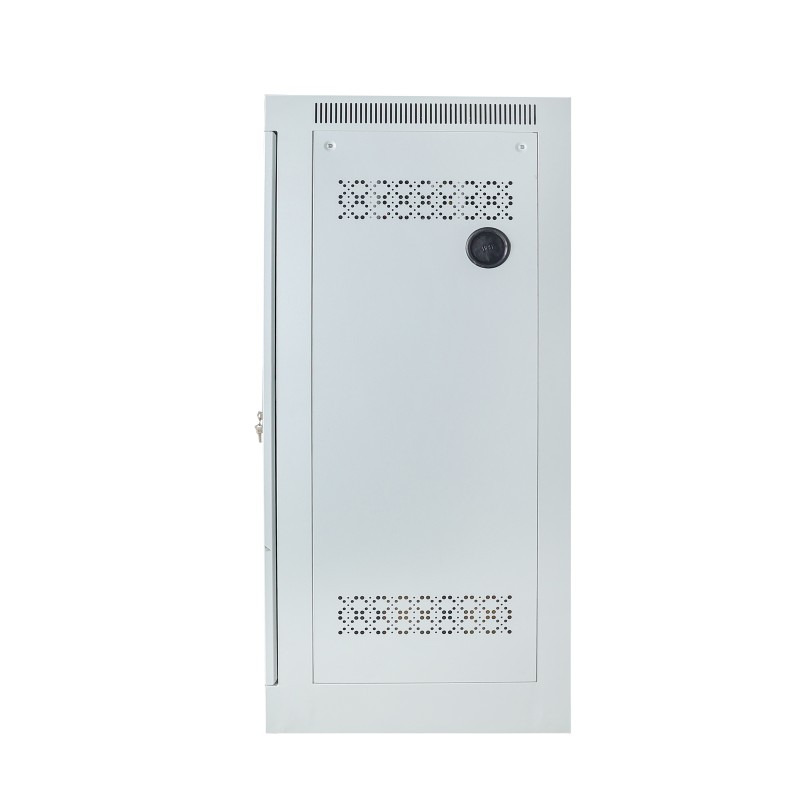

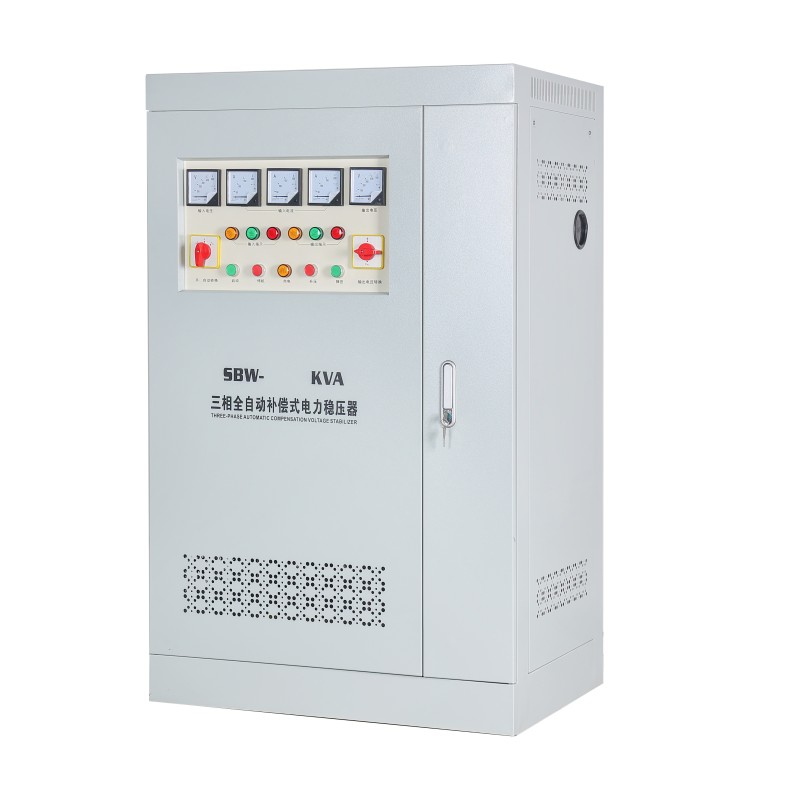

SBW ตัวควบคุมตัวปรับแรงดันไฟฟ้าชดเชย

ในฐานะผู้ผลิตเครื่องควบคุมแรงดันไฟฟ้าชดเชย SBW ที่เป็นผู้ใหญ่ โรงงาน Yibaling ของเรายังเสนอบริการที่ปรับแต่งสำหรับผลิตภัณฑ์อีกด้วย ยินดีต้อนรับสู่การสั่งซื้อของคุณ

ผลิตภัณฑ์นี้แตกต่างจากประเภทอิเล็กทรอนิกส์ที่สามารถสลับได้อย่างรวดเร็วผ่านอุปกรณ์จ่ายไฟ ใช้โครงสร้างหลักของแปรงคาร์บอนที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ + ตัวปรับแรงดันไฟฟ้า ทำให้การแก้ไขแรงดันไฟฟ้าราบรื่น เสถียร และเชื่อถือได้

หลักการทำงานของมันตรงไปตรงมาและมีประสิทธิภาพ:

เมื่อตรวจพบความเบี่ยงเบน ตัวควบคุมตัวปรับแรงดันไฟฟ้าจะสั่งให้เซอร์โวมอเตอร์ย้ายแปรงถ่านไปยังตำแหน่งบนขดลวดหม้อแปลงอัตโนมัติแบบวงแหวนอย่างแม่นยำ โดยจะเปลี่ยนอัตราส่วนการหมุนของขดลวดชดเชยอย่างต่อเนื่องเพื่อฉีดหรือยกเลิกแรงดันไฟฟ้าที่หายไป/มากเกินไปแบบเรียลไทม์ ดังนั้นจึงทำให้แรงดันไฟฟ้าอินพุตที่มีช่วงความผันผวน ±15% คงที่เป็นเอาต์พุตที่มีความแม่นยำสูงภายใน ±1%

ด้วยโครงสร้างแม่เหล็กไฟฟ้า ทำให้ตัวควบคุมตัวปรับแรงดันไฟฟ้าชดเชย SBW ของเราสามารถทนต่อแรงกระแทกกระแสไฟฟ้าขนาดใหญ่ที่เกิดขึ้นทันทีที่เกิดจากการสตาร์ทมอเตอร์และการทำงานของเครื่องเชื่อม และจะไม่ไหม้เนื่องจากโหลดการเปลี่ยนแปลงกะทันหัน เหมาะอย่างยิ่งสำหรับสถานการณ์โหลดที่ซับซ้อน เช่น อุตสาหกรรมหนักและเหมืองแร่

เครื่องควบคุมตัวปรับแรงดันไฟฟ้านี้ใช้หลักการชดเชยเชิงเส้น โดยไม่มีการตัดหรือเปลี่ยนขั้นตอน และเอาต์พุตเป็นคลื่นไซน์มาตรฐาน โดยไม่ก่อให้เกิดการรบกวนฮาร์มอนิกเพิ่มเติม และเป็นมิตรกับเครื่องมือที่มีความแม่นยำและโหลดแบบเหนี่ยวนำ

คุณสมบัติทางเทคนิค

คุณสมบัติทางเทคนิคหลักของตัวควบคุมตัวปรับแรงดันไฟฟ้าชดเชยชดเชย SBW สามารถสรุปได้ว่าเป็นระบบชดเชยแบบไม่มีขั้นต่อเนื่องที่แม่นยำและเชื่อถือได้โดยใช้เซอร์โวมอเตอร์ ระบบจะละทิ้งโหมดการสลับอย่างรวดเร็วของสวิตช์อิเล็กทรอนิกส์และกลับสู่เส้นทางที่มั่นคงตามโครงสร้างแม่เหล็กไฟฟ้าแบบคลาสสิก

ศูนย์ควบคุมจะออกคำแนะนำให้กับระบบเซอร์โวไดรฟ์ที่แม่นยำ ต่อจากนั้น เซอร์โวมอเตอร์จะขับเคลื่อนแปรงคาร์บอนอัลลอยด์พิเศษที่ทำจากวัสดุผสมกราไฟท์เงินผ่านกลไกการชะลอความเร็ว

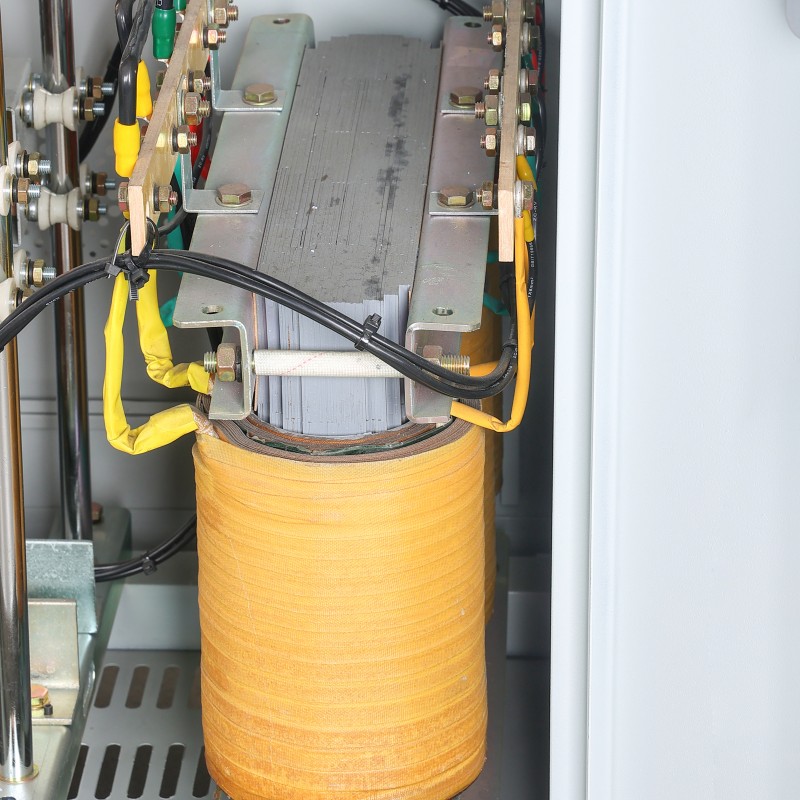

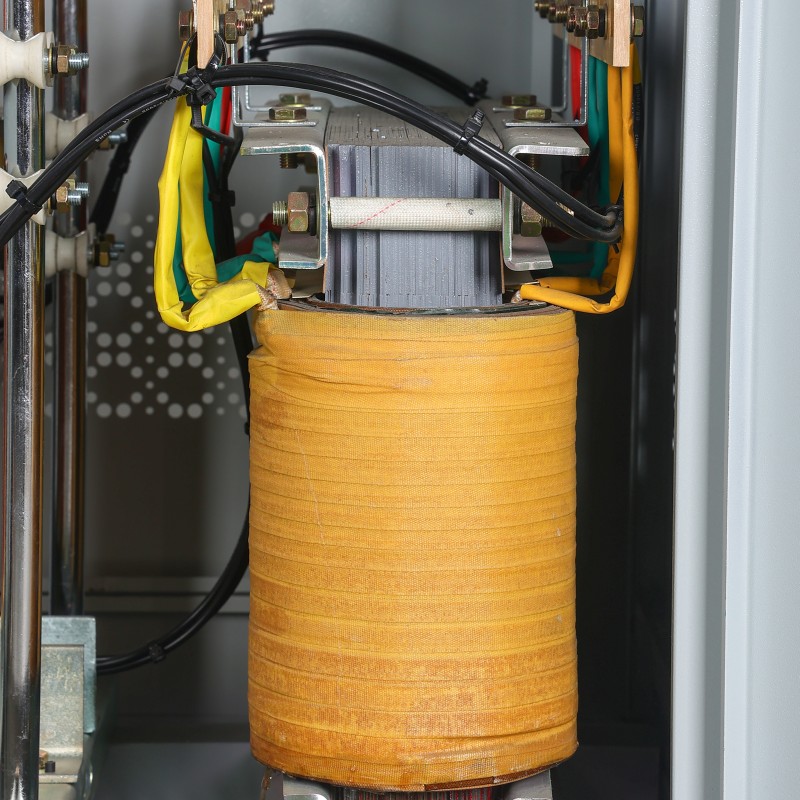

แปรงคาร์บอนหมุนบนขดลวดรูปวงแหวนของหม้อแปลงไฟฟ้าแบบต่อพ่วงที่มีลวดทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูงเป็นแกนกลาง และแผ่นเหล็กซิลิกอนที่มีความสามารถในการซึมผ่านของแม่เหล็กสูงเป็นแกนกลาง

การเปลี่ยนแปลงตำแหน่งทางกายภาพนี้จะปรับอัตราส่วนการหมุนของการชดเชยการพันแบบเรียลไทม์และเชิงเส้น ดังนั้นจึงบรรลุการแก้ไขแรงดันไฟฟ้าที่ราบรื่นและราบรื่น

หลักการทำงานที่เป็นเอกลักษณ์นี้กำหนดข้อดีด้านประสิทธิภาพหลักที่ขาดไม่ได้สองประการของตัวควบคุมตัวปรับแรงดันไฟฟ้าชดเชย SBW โดยตรง:

ความบริสุทธิ์สัมบูรณ์ของรูปคลื่นเอาท์พุต: เนื่องจากการชดเชยแม่เหล็กไฟฟ้าเชิงเส้น เอาต์พุตจึงเป็นคลื่นไซน์ที่สมบูรณ์แบบ โดยไม่มีมลภาวะฮาร์มอนิกที่มักพบในอุปกรณ์จ่ายไฟแบบสวิตชิ่ง เป็นมิตรกับโครงข่ายไฟฟ้า เหมาะอย่างยิ่งสำหรับเครื่องมือที่มีความแม่นยำ อุปกรณ์ทางการแพทย์ และโหลดแบบเหนี่ยวนำที่ไวต่อคุณภาพไฟฟ้า

ความสามารถในการรับน้ำหนักกระแทกที่โดดเด่น: แกนกำลังของผลิตภัณฑ์เป็นส่วนประกอบแม่เหล็กไฟฟ้าที่แข็งแกร่ง ไม่ใช่ทรานซิสเตอร์กำลังเซมิคอนดักเตอร์ที่เปราะบาง ดังนั้นจึงสามารถทนต่อการโอเวอร์โหลดทันทีได้สูงถึง 2-3 เท่าของกระแสที่กำหนด เช่น การสตาร์ทมอเตอร์ขนาดใหญ่ การทำงานของเครื่องเชื่อม โดยไม่สร้างความเสียหายหรือปิดเครื่องเนื่องจากการป้องกัน แสดงให้เห็นถึงความยืดหยุ่นระดับอุตสาหกรรมอย่างแท้จริง

นอกจากนี้ยังมีช่วงการปรับแรงดันไฟฟ้าอินพุตที่กว้างมาก (มาตรฐาน ±15% ปรับแต่งได้ถึง ±30% หรือกว้างกว่านั้น) รวมชุดฟังก์ชันการป้องกันครบชุด เช่น แรงดันไฟเกิน แรงดันไฟตก แรงดันตก กระแสเกิน การลัดวงจร การสูญเสียเฟส ขีดจำกัดทางกลไก การเตือนการสึกหรอของแปรงถ่าน
