คุณรู้เกี่ยวกับหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันหรือไม่?
โรงไฟฟ้าที่ออกจากโรงไฟฟ้ามีแรงดันไฟฟ้าที่สูงมาก (หลายหมื่นหรือหลายแสนโวลต์) ซึ่งเครื่องจักรอุตสาหกรรมหรือครัวเรือนที่อยู่อาศัยไม่สามารถใช้โดยตรงได้
จำเป็นต้องลดแรงดันไฟฟ้าลง
ใครทำงานนี้บ้าง?หม้อแปลงแช่น้ำมัน.
สิ่งเหล่านี้ไม่ได้แปลกใหม่หรือล้ำสมัย และหลักการทำงานของพวกมันยังคงไม่เปลี่ยนแปลงอย่างมากมานานกว่าศตวรรษ จนถึงทุกวันนี้ คุณมักจะพบปั๊มดังกล่าวในทุกสถานีย่อย ใต้เสาไฟฟ้าทุกต้น และในห้องกระจายสินค้าของทุกโรงงาน
หม้อแปลงไฟฟ้าแบบแช่น้ำมันใช้ทำอะไร?
พูดง่ายๆ ก็คือ: เพื่อแปลงแรงดันไฟฟ้า
ลดขั้นตอน: แปลงไฟฟ้าแรงสูง (เช่น 10kV) เป็นไฟฟ้าแรงดันต่ำ (เช่น 380V, 220V) สำหรับการใช้งานอุปกรณ์
ลดขั้นตอน – รับแรงดันไฟฟ้าสูง (เช่น 10kV) และลดแรงดันไฟฟ้าลงเป็นแรงดันไฟฟ้าต่ำ (380V, 220V) เพื่อให้อุปกรณ์ของคุณสามารถใช้งานได้จริง
Step-up – สำหรับพลังงานแสงอาทิตย์หรือพลังงานลม โดยจะช่วยเพิ่มแรงดันไฟฟ้าก่อนที่จะป้อนเข้าสู่โครงข่าย ดังนั้นคุณจึงไม่สูญเสียพลังงานมากเกินไปในสายส่งที่ยาว
มันไม่เปลี่ยนความถี่ ทำความสะอาดฮาร์โมนิค หรือควบคุมแรงดันไฟฟ้า มันทำสิ่งเดียวเท่านั้น: เปลี่ยนแรงดันไฟฟ้าให้เป็นสิ่งที่คุณต้องการ
ทำไมถึงเรียกว่า "แช่น้ำมัน"?
ง่าย ๆ - มันเต็มไปด้วยน้ำมัน
ไม่ใช่สำหรับการเผาไหม้ สำหรับสองสิ่ง: ฉนวนและการระบายความร้อน
ฉนวน – น้ำมันอยู่ระหว่างคอยล์กับแกน และระหว่างคอยล์กับถัง หากไม่มีมัน ไฟฟ้าแรงสูงก็จะเกิดไฟฟ้าลัดวงจร - ไฟฟ้าลัดวงจร การคายประจุ และอุปกรณ์ที่ถูกไฟไหม้
การทำความเย็น – เมื่อคอยล์ร้อน น้ำมันจะพาความร้อนออกไปและผนังถังจะปล่อยออกไปในอากาศ น้ำมันกักเก็บความร้อนได้มากซึ่งเป็นสาเหตุหม้อแปลงแช่น้ำมันรับมือกับการโอเวอร์โหลดได้ดี — พวกมันสามารถวิ่งอย่างหนักได้สักพักโดยไม่บ่น
น้ำมันไม่ได้คงอยู่ตลอดไปแม้ว่า เมื่อเวลาผ่านไปมันจะสกปรกและดูดซับความชื้น คุณต้องทดสอบ กรอง หรือเปลี่ยนเป็นครั้งคราว นั่นคือความแตกต่างที่ใหญ่ที่สุดจากหม้อแปลงชนิดแห้ง
หม้อแปลงชนิดแห้งไม่ใช้น้ำมัน พวกเขาใช้อากาศเพื่อระบายความร้อน ปลอดภัยกว่าและสะอาดกว่า ใช่ แต่มีราคาแพงกว่าและไม่บรรทุกเกินด้วย ทั้งสองไม่สามารถทดแทนกันได้ พวกเขาให้บริการในสถานการณ์ที่แตกต่างกัน
หม้อแปลงไฟฟ้าแบบแช่น้ำมันมีแนวโน้มที่จะล้มเหลวหรือไม่?
ในทางตรงกันข้ามอุปกรณ์ไฟฟ้าเหล่านี้เป็นหนึ่งในอุปกรณ์ไฟฟ้าที่ทนทานที่สุด
โดยทั่วไปอายุการใช้งานที่ออกแบบไว้คือ 20–30 ปี ตราบใดที่ไม่มีการบรรทุกมากเกินไปอย่างรุนแรง ไม่มีน้ำมันเหลือน้อยอย่างถาวร และไม่โดนฟ้าผ่าซ้ำๆ พวกมันก็สามารถทำงานได้อย่างน่าเชื่อถือมานานหลายทศวรรษ
"ข้อผิดพลาด" ทั่วไปนั้นพบได้น้อยมาก:
ระดับน้ำมันลดลง (การรั่วไหลหรือการระเหย)
คุณภาพน้ำมันเสื่อมลง (ความชื้นหรือออกซิเดชั่น)
บูชเก่าและตัวเปลี่ยนต๊าป
อายุของฉนวนเนื่องจากการโอเวอร์โหลดในระยะยาว
ปัญหาเหล่านี้ไม่ทำให้เกิดความล้มเหลวอย่างกะทันหัน สามารถตรวจจับและแก้ไขได้ล่วงหน้าผ่านการตรวจสอบและการทดสอบน้ำมันเป็นประจำ หม้อแปลงจุ่มน้ำมันไม่ได้ไม่ต้องบำรุงรักษา แต่การบำรุงรักษาที่เหมาะสมช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนาน
อยู่ที่ไหนหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันยังคงใช้อยู่?
| สถานการณ์ | เหตุผลในการใช้หม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน |
| สถานีย่อยกลางแจ้ง | ทนทานต่อลม แดด และฝน ไม่จำเป็นต้องมีอาคารเฉพาะ สามารถติดตั้งบนแพลตฟอร์มได้โดยตรง |
| จัดจำหน่ายโรงงานหลัก | มีความจุขนาดใหญ่ (สูงถึงหลายพัน kVA) ต้นทุนต่ำกว่าหม้อแปลงชนิดแห้ง |
| สิ้นสุดสายส่งยาว | แรงดันไฟฟ้าตกอย่างรุนแรงซึ่งต้องการการชดเชยแรงดันไฟฟ้าเพิ่ม |
| การพัฒนาพลังงานแสงอาทิตย์และพลังงานลม | ราคาประหยัด ทนทาน เหมาะสำหรับการใช้งานกลางแจ้ง |
| การกระจายพื้นที่ที่อยู่อาศัยเก่า | อุปกรณ์ที่มีอยู่ส่วนใหญ่เป็นแบบแช่น้ำมันและมีต้นทุนการเปลี่ยนต่ำ |
พารามิเตอร์ที่สำคัญของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน: คำถามที่ลูกค้าถามบ่อยที่สุด
ความจุ (kVA): รวมกำลังของโหลดทั้งหมดและเพิ่มระยะขอบ 30%–50% หลีกเลี่ยงการคำนวณที่รัดกุม
ทองแดงหรืออลูมิเนียม: ทองแดงกับอลูมิเนียม
ทองแดงมีราคาสูงกว่า อลูมิเนียมมีราคาถูกกว่า
แต่ทองแดงนำไฟฟ้าได้ดีกว่า ใช้งานได้นานกว่า และทนความร้อนได้ดีกว่า หากอุปกรณ์ของคุณทำงานทั้งกลางวันและกลางคืน ให้เลือกทองแดง คุณจะขอบคุณตัวเองในภายหลัง
ชนิดปิดสนิทหรือแบบอนุรักษ์
ปิดสนิทไม่ให้อากาศเข้า ออกซิเจนที่น้อยลงจะทำให้น้ำมันมีอายุช้าลง และคุณไม่จำเป็นต้องเล่นซอบ่อยๆ
แบบ Conservator ให้คุณดูระดับน้ำมันได้ ดีกว่าถ้าคุณมีคนคอยตรวจสอบสิ่งต่าง ๆ เป็นประจำอยู่แล้ว
ระดับประสิทธิภาพการใช้พลังงาน – S11, S13, S20...
จำนวนที่มากขึ้นหมายถึงการสูญเสียที่น้อยลง แต่ยังมีราคาที่สูงขึ้นด้วย ลองคำนวณดู: การประหยัดไฟฟ้าจะต้องใช้เวลากี่ปีในการชำระค่าไฟฟ้าล่วงหน้าที่สูงขึ้น นั่นคือคำตอบของคุณ

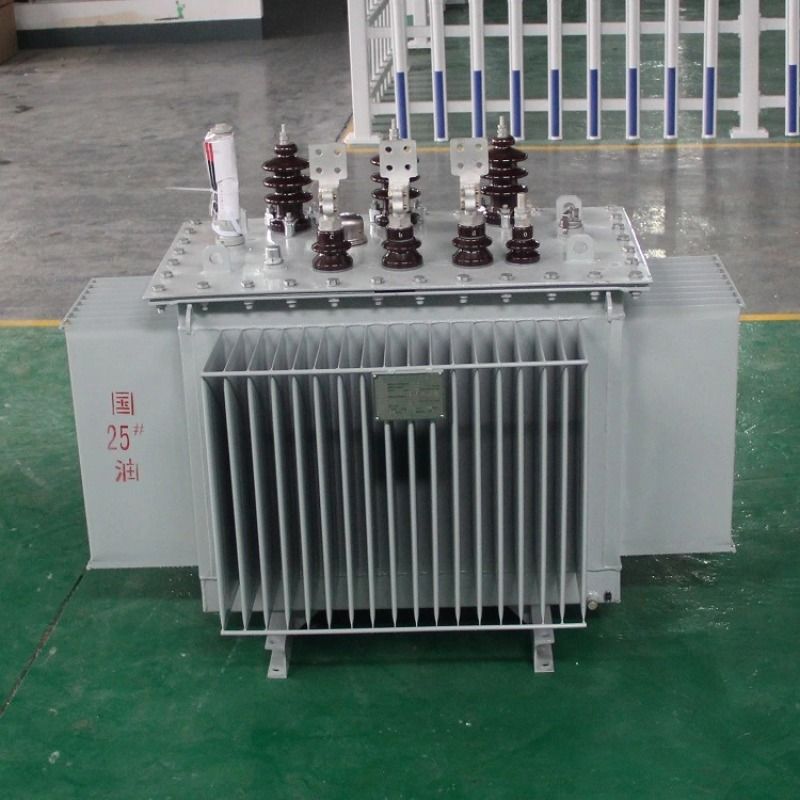

อี้บาหลิงหม้อแปลงแช่น้ำมัน
ไม่มีอะไรแฟนซี แค่งานแน่น.
แกนกลาง – เหล็กซิลิกอนรีดเย็นเกรดสูง ข้อต่อแบบสอดประสานทั้งหมด ต่ำไม่มีการสูญเสียโหลด
ขดลวด – ทองแดงบริสุทธิ์ตามมาตรฐาน (อลูมิเนียมที่มีความบริสุทธิ์สูงหากคุณถาม) ฉนวนชั้นมีความแน่นและสม่ำเสมอ
น้ำมันฉนวน: น้ำมันหม้อแปลงคุณภาพเยี่ยม ผ่านการทดสอบอย่างเต็มที่ว่าทนต่อแรงดันไฟฟ้า ปริมาณความชื้น และการสูญเสียอิเล็กทริกก่อนส่งมอบ
ถัง: หม้อน้ำลูกฟูกหรือครีบพร้อมการเชื่อมที่ปิดสนิทเพื่อป้องกันการรั่วและการกัดกร่อน
การทดสอบจากโรงงาน: ทุกยูนิตผ่านการทดสอบอัตราส่วนการเปลี่ยนแปลง ความต้านทาน DC ความต้านทานของฉนวน การสูญเสียขณะไม่มีโหลด การสูญเสียโหลด และความถี่กำลังที่ทนต่อแรงดันไฟฟ้า—ไม่มีการทดสอบเฉพาะการสุ่มตัวอย่างเท่านั้น
สถานการณ์การใช้งาน
การจำหน่ายโรงงาน สถานีไฟฟ้าย่อยที่อยู่อาศัย การทำเหมืองแร่ เคมี การทำกระดาษ อุตสาหกรรมสิ่งทอ การก้าวขึ้นของไฟฟ้าโซลาร์เซลล์ การเชื่อมต่อโครงข่ายพลังงานลม โครงการสนับสนุนการส่งออก โครงการช่วยเหลือต่างประเทศ
ข้อมูลจำเพาะ
ความจุ: 30kVA–3150kVA (ความจุขนาดใหญ่สามารถต่อรองได้)
แรงดันไฟฟ้า: ส่วนใหญ่ 10kV/0.4kV มีตัวเลือกที่ไม่ได้มาตรฐานแบบกำหนดเองให้เลือก
