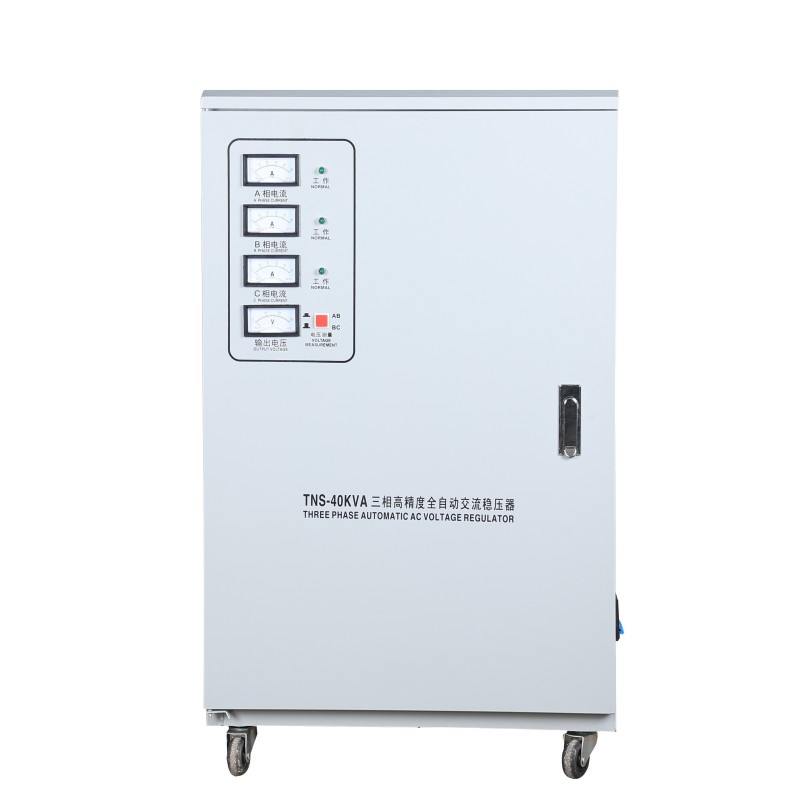

TNS ระบบป้องกันแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบ

Yibaling TNS ซีรีส์ตัวควบคุมแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบเป็นอุปกรณ์ป้องกันไฟสามเฟสประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับโรงงานอุตสาหกรรมและสิ่งอำนวยความสะดวกที่สำคัญ ใช้ขดลวดโมดูลาร์ขั้นสูงและเทคโนโลยีการควบคุมแบบอัจฉริยะทีละเฟส สามารถตรวจสอบและแก้ไขความผันผวน ความไม่สมดุล และปัญหาแรงดันไฟฟ้าต่ำ/แรงดันไฟฟ้าเกินในแรงดันไฟฟ้าสามเฟสแบบเรียลไทม์ได้โดยอัตโนมัติ และส่งออกพลังงานบริสุทธิ์ที่ต่อเนื่องและเสถียร

การใช้งานผลิตภัณฑ์

ในการใช้งานจริง เครื่องควบคุมแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบของ TNS มีบทบาทเป็นผู้พิทักษ์หัวใจอุตสาหกรรม

1. การประชุมเชิงปฏิบัติการการประมวลผลที่แม่นยำ

เมื่อเครื่องเจาะ CNC ขนาดใหญ่เริ่มทำงานและทำให้แรงดันไฟฟ้ากริดลดลงอย่างกะทันหัน เครื่องควบคุมแรงดันไฟฟ้าซีรีส์ TNS สามารถชดเชยได้อย่างรวดเร็วภายในสิบมิลลิวินาที ทำให้มั่นใจได้ว่ามอเตอร์เซอร์โวของศูนย์เครื่องจักรกลห้าแกนที่อยู่ติดกันจะไม่สั่นไหว จึงช่วยหลีกเลี่ยงการเสียชิ้นส่วนที่มีความแม่นยำนับหมื่นเนื่องจากการเบี่ยงเบนขนาด

2. ห้องจำหน่ายไฟฟ้าของอาคารพาณิชย์

เนื่องจากร้านค้าในแต่ละชั้นมีระยะเวลาการใช้พลังงานไม่เท่ากัน โหลดไฟฟ้าสามเฟสจึงไม่สมดุลอย่างรุนแรง อุปกรณ์ควบคุมแรงดันไฟฟ้าแบบเดิมๆ อาจทำงานหนักเกินไป ในขณะที่ฟังก์ชันการควบคุมแบบทีละเฟสอัจฉริยะของผลิตภัณฑ์นี้สามารถรักษาแรงดันไฟฟ้าแต่ละเฟสได้อย่างอิสระและแม่นยำ โดยพื้นฐานแล้วช่วยขจัดปัญหาเรื่องความร้อนเกินพิกัดของสายกลางและการกะพริบที่เกิดจากความไม่สมดุลของแรงดันไฟฟ้า และรับประกันการทำงานที่ราบรื่นของระบบปรับอากาศ ไฟส่องสว่าง และระบบลิฟต์ของห้างสรรพสินค้าทั้งหมด

3.โรงบำบัดน้ำเสียในพื้นที่ห่างไกล

ในสถานที่เหล่านี้ แรงดันไฟฟ้าที่ปลายสายจ่ายไฟระยะไกลมักจะอยู่ที่ประมาณ 300V ที่ระดับต่ำ ความสามารถในการควบคุมแรงดันไฟฟ้าช่วงกว้างของตัวควบคุมแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบของ TNS สามารถยกระดับเป็น 380V มาตรฐานได้อย่างต่อเนื่อง ทำให้มั่นใจได้ว่าอุปกรณ์จ่ายไฟหลัก เช่น โบลเวอร์และปั๊มยกได้รับแรงบิดที่เพียงพอ และหลีกเลี่ยงความล้มเหลวในการสตาร์ท-ดับของอุปกรณ์ และลดประสิทธิภาพการบำบัดน้ำเสียเนื่องจากพลังงานไม่เพียงพอ

ข้อมูลผลิตภัณฑ์

วัสดุหลัก

ระบบวัสดุหลักของเครื่องควบคุมแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบของ Yibaling TNS เป็นพื้นฐานทางกายภาพสำหรับการจ่ายไฟที่เสถียรระดับอุตสาหกรรม สร้างขึ้นโดยมีเป้าหมายหลักสามประการ ได้แก่ การควบคุมแรงดันไฟฟ้าที่มีประสิทธิภาพ การควบคุมอัจฉริยะ และการป้องกันที่แข็งแกร่ง
เครื่องปรับแรงดันไฟฟ้า TNS ที่เชื่อถือได้นั้นเป็นการบูรณาการทางวิศวกรรมของระบบของเหล็กซิลิกอนเกรดสูง วัสดุทองแดงที่มีความนำไฟฟ้าสูง วัสดุคอมโพสิตที่ทนทานต่อการสึกหรอ อุปกรณ์เซมิคอนดักเตอร์ และวัสดุป้องกัน

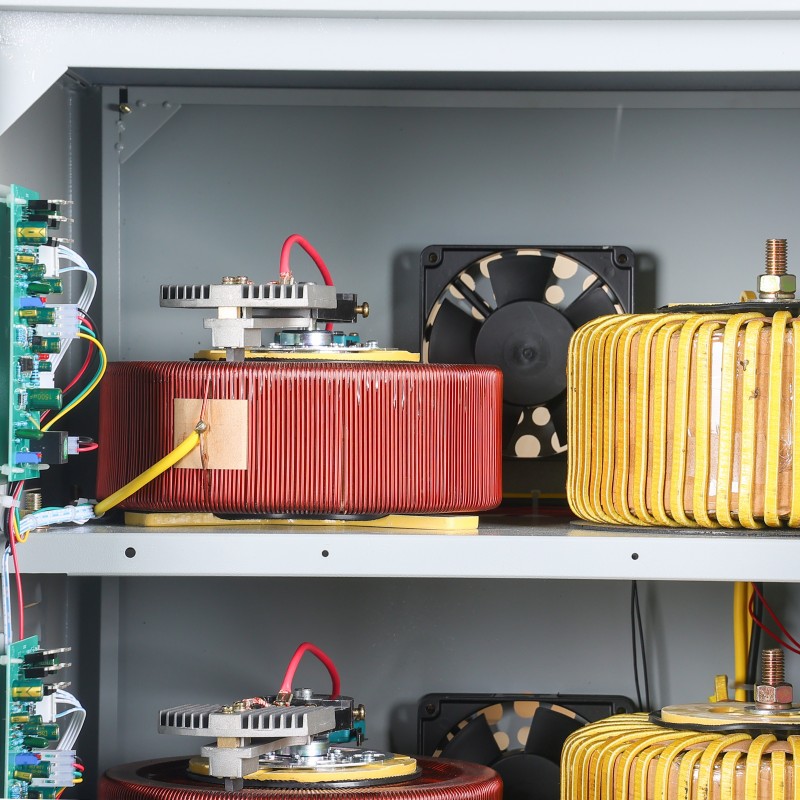

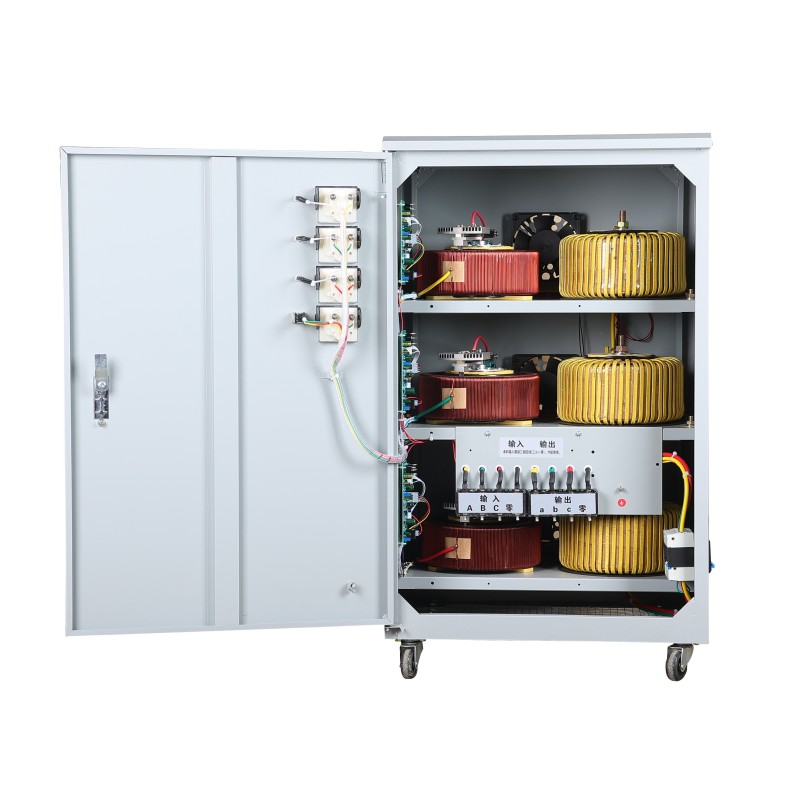

แกนกลางอยู่ที่การใช้แผ่นเหล็กซิลิกอนรีดเย็นที่มีการซึมผ่านของแม่เหล็กสูงและการสูญเสียต่ำเป็นแกนกลาง รวมกับขดลวดเคลือบทองแดงด้วยไฟฟ้าที่มีความบริสุทธิ์สูง เพื่อสร้างตัวหลักที่มีการแปลงพลังงานแม่เหล็ก-ไฟฟ้าที่สูญเสียความร้อนต่ำที่มีประสิทธิภาพ
การดำเนินการควบคุมแรงดันไฟฟ้าหลักอาศัยการเลื่อนที่แม่นยำของแปรงถ่านคอมโพสิตกราไฟท์โลหะชนิดพิเศษบนขดลวด วัสดุนี้มีคุณสมบัติการนำไฟฟ้า การหล่อลื่นในตัวเอง และความต้านทานการสึกหรอที่ดีเยี่ยม
รุ่นระดับสูงใช้ไทริสเตอร์หรือโมดูลเซมิคอนดักเตอร์กำลัง IGBT เพื่อให้ได้สวิตช์แบบไร้ประกายไฟ ระดับมิลลิวินาทีแบบไร้การสัมผัส พร้อมอายุการใช้งานที่ยาวนานมาก
สมองของผลิตภัณฑ์ประกอบด้วยไมโครโปรเซสเซอร์ (MCU) ระดับอุตสาหกรรมและหม้อแปลงแรงดัน/กระแสที่แม่นยำ ซึ่งรับผิดชอบในการสุ่มตัวอย่างที่แม่นยำแบบเรียลไทม์และการตัดสินใจที่รวดเร็ว
ในแง่ของความปลอดภัยและโครงสร้าง ช่องกระแสไฟสูงภายในใช้แท่งทองแดงชุบดีบุกความต้านทานต่ำ แชสซีทำจากแผ่นเหล็กรีดเย็นคุณภาพสูงหลังการป้องกันสนิม และวาริสเตอร์โลหะออกไซด์ (MOV) และส่วนประกอบอื่นๆ ในตัวสร้างวงจรป้องกันไฟกระชาก

การปรับแต่งตัวปรับแรงดันไฟฟ้ากระแสสลับอัตโนมัติเต็มรูปแบบของ TNS

1. พารามิเตอร์หลักและการยืนยันเทคโนโลยี

ตัวชี้วัดประสิทธิภาพหลัก:

ความแม่นยำในการรักษาเสถียรภาพ: ระบุให้ชัดเจนว่าเป็น ±1% หรือ ±0.5% เนื่องจากส่งผลโดยตรงต่อระดับความแม่นยำ (เช่น คลาส 0.2) ของวงจรสุ่มตัวอย่างภายใน (เช่น ชิป ADC ที่มีความแม่นยำสูง 16 บิตขึ้นไป) และหม้อแปลงแรงดันไฟฟ้า (PT)
เวลาตอบสนอง: ระบุให้ชัดเจนว่าเป็นเวลาตอบสนองเต็ม (จากความผันผวนของแรงดันไฟฟ้าไปจนถึงการกู้คืนภายในช่วงความแม่นยำ) หรือเวลาตอบสนองขั้นตอน สำหรับสถานการณ์ต่างๆ เช่น เครื่องอัดขึ้นรูปและเครื่องเชื่อมแบบจุด จำเป็นต้องยืนยันข้อกำหนดสำหรับความเร็วการชดเชยแรงดันไฟฟ้าตกทันที ซึ่งกำหนดว่าจะใช้สวิตช์แบบไร้สัมผัส (ไทริสเตอร์) หรือโซลูชันเซอร์โวมอเตอร์ความเร็วสูง

การวางกรอบเบื้องต้นของวัสดุและกระบวนการสำคัญ:

ขึ้นอยู่กับความต้องการประสิทธิภาพntsระบุขีดจำกัดบนของเกรดเหล็กแผ่นซิลิกอนให้ชัดเจนตัวอย่างเช่น: "ต้องใช้ Nippon Steel 27ZH100 หรือเกรดในประเทศ 30QG120 ขึ้นไปของแผ่นเหล็กซิลิกอนเชิง"
ขึ้นอยู่กับความต้องการความจุเกินและอายุการใช้งานระบุประเภทของส่วนประกอบควบคุมแรงดันไฟฟ้าให้ชัดเจน: "ในสถานการณ์ที่ต้องปรับเปลี่ยนบ่อยครั้งและไม่ต้องบำรุงรักษา ให้ระบุการใช้โมดูลไทริสเตอร์สองทิศทาง (ไทริสเตอร์) ของ Infineon หรือแบรนด์ที่เทียบเท่า ในสถานการณ์โหลดที่มีแรงกระแทกสูง ให้ระบุการใช้แปรงคาร์บอนคอมโพสิตกราไฟท์เงินและขดลวดที่ทนทานต่อการสึกหรอแบบพิเศษพร้อมโซลูชันเซอร์โวมอเตอร์"
ขึ้นอยู่กับสภาพแวดล้อมระบุกระบวนการป้องกันและการกัดกร่อนอย่างชัดเจน: "สำหรับสภาพแวดล้อมชายฝั่งกลางแจ้ง ตัวกล่องใช้วัสดุสแตนเลส 304 หรือตัวกล่องเหล็กกล้าคาร์บอนใช้ระบบเคลือบป้องกันการกัดกร่อนหนัก 'ไพรเมอร์ที่อุดมด้วยสังกะสีอีพ็อกซี่ + สีขั้นกลางอีพอกซีเหล็กออกไซด์ + สีทับหน้าโพลียูรีเทน' โดยมีความหนารวมของฟิล์มแห้ง ≥ 250 μm"

2. การออกแบบโครงการ

การออกแบบเชิงลึกทางแม่เหล็กไฟฟ้าและโครงสร้าง:

เอกสารการคำนวณแม่เหล็กไฟฟ้า: ให้การคำนวณโดยละเอียด รวมถึงค่าความหนาแน่นฟลักซ์แม่เหล็กของแกนเหล็ก (เช่น ≤ 1.65T) ค่าความหนาแน่นฟลักซ์ไฟฟ้า การคำนวณความต้านทานไฟฟ้าลัดวงจร การกระจายการสูญเสีย (การสูญเสียที่ไม่มีโหลด การสูญเสียโหลด การสูญเสียเพิ่มเติม) เป็นต้น

ผลลัพธ์การออกแบบที่สำคัญ:

เขียนแบบการออกแบบหม้อแปลงชดเชย: ระบุความจุ อัตราส่วนแรงดันไฟฟ้า รูปแบบการพัน (เช่น การพันฟอยล์หรือการพันลวด) เกรดฉนวน (เช่น คลาส H 180°C) อย่างชัดเจน
การคำนวณการเลือกตัวควบคุมแรงดันไฟฟ้า/โมดูลพลังงาน: หากใช้ประเภทไร้สัมผัส ให้คำนวณค่าความปลอดภัยของแรงดันไฟฟ้า/กระแสไฟฟ้า (โดยปกติคือแรงดันไฟฟ้า ≥ 2.5 เท่า กระแสไฟ ≥ 2 เท่า) และการคำนวณการกระจายความร้อน
แผนภาพลอจิกควบคุม: ระบุวงจรฮาร์ดแวร์อย่างชัดเจนสำหรับการสุ่มตัวอย่างสามเฟสอิสระ อัลกอริธึมการควบคุม (เช่น PID แบบคลุมเครือ) ตรรกะการป้องกัน (เช่น เส้นโค้งลักษณะเวลาผกผันกระแสเกิน)

3. จัดซื้อวัตถุดิบและเริ่มการผลิต

การจัดหาวัสดุหลักและการตรวจสอบคลังสินค้า:

แผ่นเหล็กซิลิกอน: ตรวจสอบใบรับรองคุณภาพของซัพพลายเออร์และตัวอย่างสำหรับค่าการสูญเสียธาตุเหล็ก (P1.7/50) และความแข็งแรงของการเหนี่ยวนำแม่เหล็ก (B800)
ลวดแม่เหล็กไฟฟ้า/ฟอยล์ทองแดง: ตรวจสอบอัตราความต้านทาน DC ของตัวนำ ความหนาของชั้นฉนวน และค่าแรงดันไฟฟ้าที่ทนต่อ
โมดูลเซมิคอนดักเตอร์กำลัง: ตรวจสอบรายงานดั้งเดิมของโรงงานและดำเนินการทดสอบพารามิเตอร์คงที่ (เช่น แรงดันทริกเกอร์ กระแสไฟฟ้า)
วัสดุฉนวน: ตรวจสอบการรับรองเกรดทนความร้อนและความสม่ำเสมอของความหนา

กระบวนการสำคัญและการควบคุมกระบวนการพิเศษ:

การซ้อนแกนเหล็ก: ใช้เครื่องมือการซ้อนแบบขั้นบันได ควบคุมค่าสัมประสิทธิ์การซ้อน (> 0.96) และวัดค่ากระแสที่ไม่มีโหลดและค่าการสูญเสียเริ่มต้นหลังจากเสร็จสิ้น
ขดลวดและการรักษาฉนวน: ใช้เครื่องม้วนแบบตึงคงที่ และทำการทดสอบแรงดันไฟฟ้าแบบพัลส์ระหว่างขดลวด (เช่น 3.5kV, 0.1 วินาที) หลังจากเสร็จสิ้น สำหรับกระบวนการทำให้ชุ่ม ให้บันทึกกระบวนการ "อุ่น-สุญญากาศ-แช่-บ่ม" ทั้งหมดด้วยเส้นโค้งอุณหภูมิ-ความดัน
การประกอบหน่วยจ่ายไฟแบบไร้สัมผัส: ทาจาระบีซิลิโคนนำความร้อนประเภทที่ระบุบนแผงระบายความร้อน ใช้ประแจแรงบิดที่มีแรงบิดคงที่เพื่อขันสลักเกลียวติดตั้งให้แน่น ตรวจสอบให้แน่ใจว่ามีความต้านทานความร้อนที่หน้าสัมผัสสม่ำเสมอ
