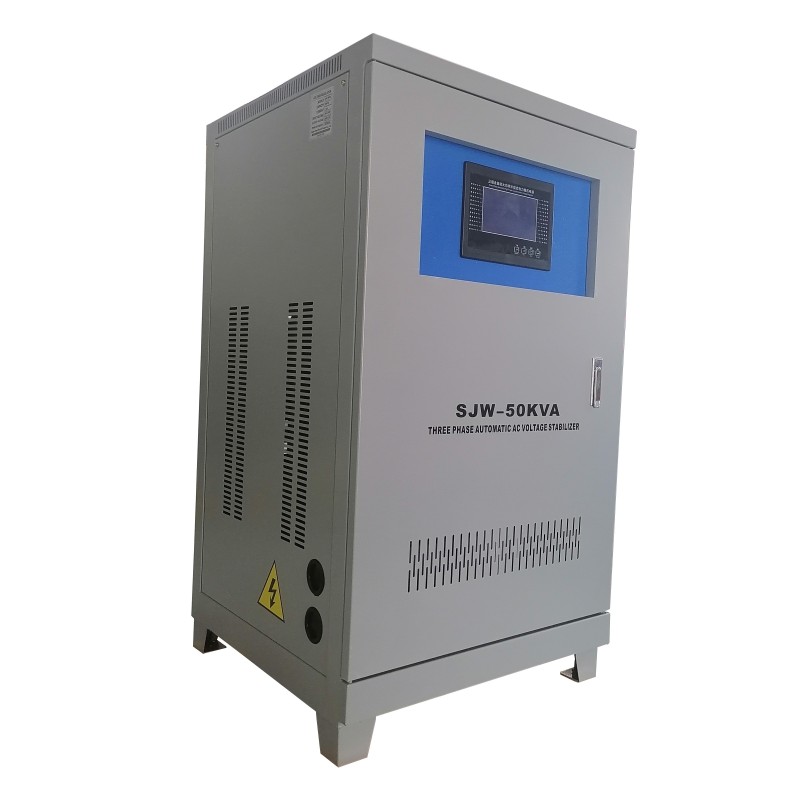

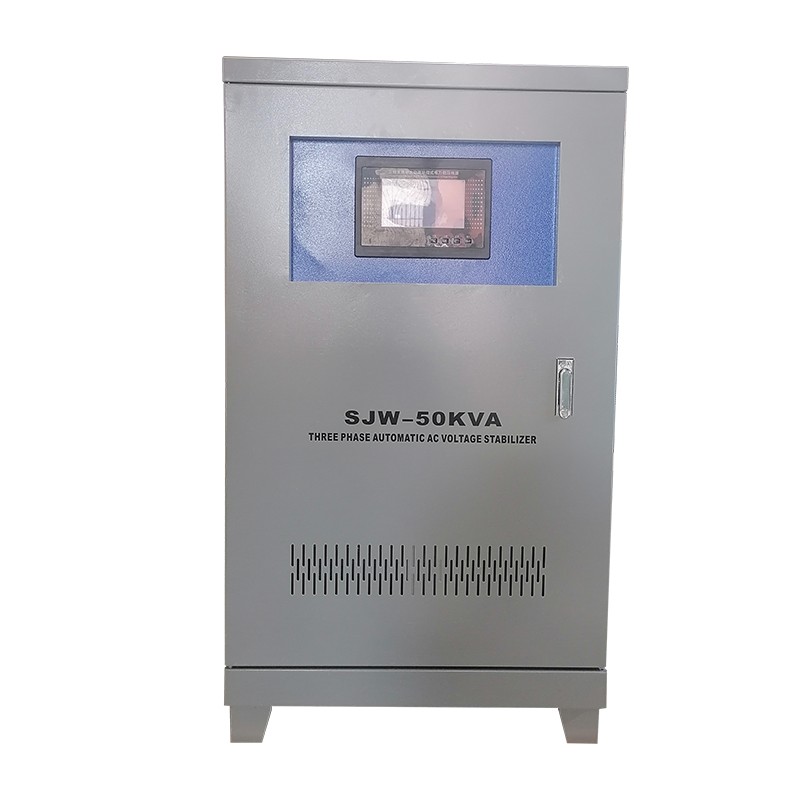

SJW เครื่องปรับแรงดันไฟฟ้ากระแสสลับแบบชดเชยสามเฟส

Yibaling SJW เครื่องปรับแรงดันไฟฟ้ากระแสสลับแบบชดเชยสามเฟสเป็นเครื่องป้องกันไฟฟ้ากระแสสลับแบบสามเฟสที่รวดเร็ว สร้างขึ้นสำหรับสถานที่ที่คุณภาพไฟฟ้ามีความสำคัญจริงๆ เช่น สายการผลิตที่มีความแม่นยำ ศูนย์ข้อมูล ห้องถ่ายภาพทางการแพทย์ และสถานีสื่อสาร
ใช้การออกแบบหลายแตะอัจฉริยะรวมกับการควบคุมเฟสอิสระ ซึ่งหมายความว่าสามารถแก้ไขความผันผวนของแรงดันไฟฟ้า ความไม่สมดุลของเฟส การตกต่ำ และไฟกระชากได้แบบเรียลไทม์

ฟังก์ชั่นของตัวปรับแรงดันไฟฟ้าซีรีย์ SJW ในการใช้งานต่าง ๆ คืออะไร?

1. ในโรงงานและโรงงาน

แรงดันไฟฟ้ามักจะลดลงเมื่อเครื่องจักรขนาดใหญ่เริ่มทำงาน บางครั้ง แรงดันไฟฟ้ายังคงไม่สมดุลเนื่องจากโหลดเฟสเดียวมีการกระจายไม่สม่ำเสมอ
SJW ตรวจพบการเปลี่ยนแปลงเหล่านี้ในเวลาเพียง 20 ถึง 40 มิลลิวินาที และแก้ไขแต่ละเฟสแยกกันทันที
ตัวอย่างเช่น ในโรงงานเซมิคอนดักเตอร์ แม้แต่แรงดันไฟฟ้าตกหนึ่งรอบก็สามารถทำลายเวเฟอร์ทั้งชุดได้ SJW จะรักษาแรงดันเอาต์พุตให้อยู่ภายใน ±1% ของค่าที่ตั้งไว้ เพื่อปกป้องอุปกรณ์ที่มีความละเอียดอ่อนจากปัญหากริดอัปสตรีม

2. ในอาคารพาณิชย์

ในอาคารเหล่านี้ ไฟส่องสว่าง เครื่องปรับอากาศ และอุปกรณ์ไอทีอยู่ในเฟสที่แตกต่างกัน – แรงดันไฟฟ้าไม่ค่อยสมดุล ตัวกันโคลงทั่วไปที่มีคอร์ที่ใช้ร่วมกันมักจะไม่สามารถจัดการสิ่งนี้ได้
แต่หน่วยค่าตอบแทนอิสระสามหน่วยของ SJW จะปฏิบัติต่อแต่ละเฟสด้วยตัวของมันเอง ซึ่งหมายความว่าจะไม่มีสายไฟที่เป็นกลางรับภาระมากเกินไป การสูญเสียพลังงานน้อยลง และไม่มีแสงกะพริบที่น่ารำคาญ

3. ในสถานที่ห่างไกล

ตัวอย่างเช่น โรงบำบัดน้ำหรือเหมือง ไฟฟ้า มักถูกป้อนด้วยเส้นเหนือศีรษะที่ยาว ในช่วงชั่วโมงเร่งด่วน แรงดันไฟฟ้าอาจลดลงเหลือ 320V หรือต่ำกว่านั้นก็ได้
ช่วงการควบคุมที่กว้างของ SJW (โดยทั่วไป ±20% ถึง ±30%) จะทำให้แรงดันไฟฟ้ากลับสู่ปกติ 380V หรือ 400V
เป็นผลให้ปั๊ม โบลเวอร์ และเครื่องบดได้รับแรงบิดที่ต้องการและไม่สะดุดเนื่องจากแรงดันไฟฟ้าต่ำ

วัสดุหลักและเทคโนโลยี

ประสิทธิภาพของตัวกันโคลง SJW สร้างขึ้นจากชุดวัสดุและส่วนประกอบที่คัดสรรมาอย่างดี โดยแต่ละชิ้นได้รับการคัดเลือกเพื่อให้บรรลุวัตถุประสงค์ทางวิศวกรรมเฉพาะ: การสลับที่รวดเร็ว การสูญเสียต่ำ ความสามารถในการทนต่อไฟกระชากสูง และอายุการใช้งานที่ยาวนาน

1. หม้อแปลงชดเชย

หัวใจของสเตบิไลเซอร์ SJW คือ หม้อแปลงชดเชยอิสระสามตัว หนึ่งตัวสำหรับแต่ละเฟส
ขดลวดทำจากทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูง (ไม่มีอลูมิเนียมราคาถูกที่นี่) พร้อมระบบฉนวนคลาส H ที่สามารถจัดการอุณหภูมิได้สูงถึง 180°C ได้อย่างปลอดภัย
แกนเหล็กสร้างจากเหล็กซิลิคอนรีดเย็นคุณภาพสูง (เช่น 30Q130) โดยใช้เทคนิคข้อต่อแบบขั้นบันได ซึ่งหมายความถึงพลังงานที่สิ้นเปลืองน้อยลงและการสูญเสียที่ไม่มีโหลดน้อยลง
การออกแบบยังช่วยรักษาความเหนี่ยวนำการรั่วไหลให้ต่ำมาก ดังนั้นแรงดันไฟฟ้าชดเชยจะตอบสนองเกือบจะทันทีทุกครั้งที่ระบบควบคุมร้องขอ

2. ระบบควบคุมและการสุ่มตัวอย่าง

“สมอง” ของ SJW คือ DSP (ตัวประมวลผลสัญญาณดิจิทัล) หรือ MCU ประสิทธิภาพสูง
โดยจะตรวจสอบแรงดันไฟฟ้าสามเฟสอย่างต่อเนื่องโดยใช้หม้อแปลงแรงดันไฟฟ้าที่มีความแม่นยำสูง (ระดับความแม่นยำ 0.2) และเซ็นเซอร์กระแสฮอลล์เอฟเฟกต์
ระบบควบคุมใช้การชดเชย PID อิสระสำหรับแต่ละเฟส ซึ่งหมายความว่าแต่ละเฟสจะถูกแก้ไขแยกกัน โดยไม่รบกวนขั้นตอนอื่นๆ
คุณลักษณะการป้องกันทั้งหมด - แรงดันไฟเกิน แรงดันต่ำ กระแสเกิน การสูญเสียเฟส ลำดับเฟสผิด มีอยู่ในซอฟต์แวร์ แต่ยังมีการสำรองข้อมูลฮาร์ดแวร์เฉพาะเพื่อให้แน่ใจว่าเครื่องทำงานล้มเหลวอย่างปลอดภัยหากมีสิ่งผิดปกติเกิดขึ้น

3. การป้องกันไฟกระชากและการกรอง EMI

อินพุตทุกเฟสมาพร้อมกับการป้องกันไฟกระชากในตัว:
MOV (วาริสเตอร์โลหะออกไซด์) – ดูดซับแรงดันไฟกระชาก
ท่อระบายแก๊ส (GDT) – รองรับไฟกระชากขนาดใหญ่
เมื่อรวมกันแล้ว จะหยุดทั้งโหมดทั่วไปและโหมดดิฟเฟอเรนเชียลไม่ให้เข้าถึงอุปกรณ์ของคุณ
หากคุณต้องการพลังงานที่สะอาดยิ่งขึ้น คุณสามารถเพิ่มตัวกรอง EMI ที่เป็นอุปกรณ์เสริมเพื่อลดสัญญาณรบกวนความถี่สูง ซึ่งมีประโยชน์อย่างยิ่งเมื่อคุณมีโหลดอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนอยู่ใกล้ๆ

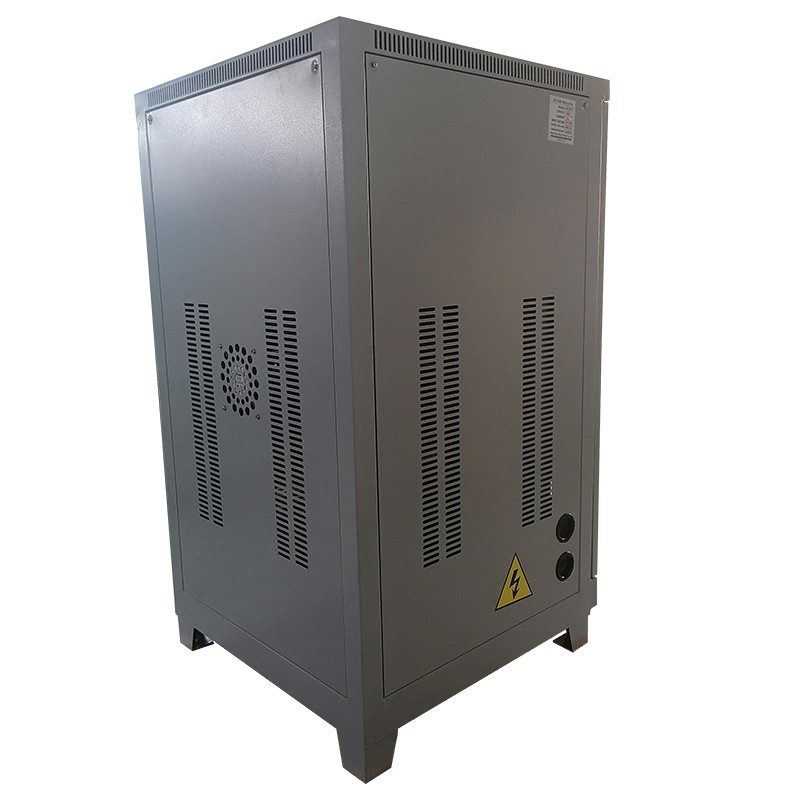

4. สิ่งที่แนบมาและการทำความเย็น

SJW มาใน กล่องเหล็กสำหรับงานหนัก (หนาอย่างน้อย 1.5 มม.) พร้อมการเคลือบผงไฟฟ้าสถิต (≥80μm) เพื่อความต้านทานการกัดกร่อนที่ดี
การป้องกันมาตรฐาน: IP20 – ใช้ได้สำหรับห้องไฟฟ้าภายในอาคาร
ตัวเลือกการป้องกันที่สูงขึ้น: IP23, IP54 หรือมากกว่านั้น – สำหรับพื้นที่ที่เต็มไปด้วยฝุ่นหรือการใช้งานกลางแจ้ง
คูลลิ่ง:
สำหรับยูนิตที่มีขนาดไม่เกิน 100kVA การพาความร้อนตามธรรมชาติก็เพียงพอแล้ว (ไม่มีเสียงพัดลม ไม่มีชิ้นส่วนที่เคลื่อนไหวเสียหาย)
สำหรับยูนิตขนาดใหญ่ พัดลมควบคุมอุณหภูมิพร้อมตลับลูกปืนที่มีอายุการใช้งานยาวนานจะเริ่มทำงานเมื่อจำเป็นเท่านั้น
พูดง่ายๆ ก็คือ เคสนี้ทนทาน การระบายความร้อนที่ชาญฉลาด และคุณสามารถเลือกระดับการป้องกันที่เหมาะสมสำหรับเว็บไซต์ของคุณได้

การปรับแต่งโคลงสามเฟส SJW

1. การยืนยันพารามิเตอร์ที่สำคัญ

ก่อนการผลิต จะต้องกำหนดพารามิเตอร์ต่อไปนี้กับลูกค้าอย่างชัดเจน:

2. เอกสารทางเทคนิคที่เรามอบให้กับลูกค้า

เมื่อเราสร้างอุปกรณ์กันโคลง SJW ของคุณ คุณจะไม่ปล่อยให้เดาอีกต่อไป นี่คือสิ่งที่เราส่งให้คุณ:
การเขียนแบบหม้อแปลงชดเชย – แสดงขนาดแกน โครงร่างการพัน และเกรดของฉนวน
รายงานการเลือกโมดูล SCR – อธิบายว่าไทริสเตอร์ตัวใดที่เราใช้ ระดับความปลอดภัยที่เราเหลือไว้ และวิธีที่เราจัดการความร้อน
แผนผัง PCB ควบคุมและเวอร์ชันเฟิร์มแวร์ – รวมถึงวิธีการสุ่มตัวอย่าง การตั้งค่าการป้องกัน และโปรโตคอลการสื่อสาร (Modbus, RS485 หรืออีเทอร์เน็ต หากจำเป็น)
การเขียนแบบกลไกและเค้าโครงขั้วต่อ – บอกวิธีติดตั้ง ตำแหน่งของสายเคเบิล และวิธีการเชื่อมต่อสวิตช์บายพาส หากจำเป็น

3. เราสร้างมันขึ้นมาอย่างไร – ขั้นตอนการผลิตที่สำคัญ

เราไม่เพียงแค่ "ประกอบ" ชิ้นส่วนเท่านั้น เราปฏิบัติตามกระบวนการที่ได้รับการควบคุม
การพันคอยล์ – ดำเนินการบนเครื่องจักรที่ควบคุมด้วยคอมพิวเตอร์โดยมีแรงตึงคงที่ ฉนวนทุกชั้นมีความสม่ำเสมอ ไม่มีการไขลานด้วยมือแบบ "เดาโชคดี"
การชุบด้วยแรงดันสุญญากาศ (VPI) – ขดลวดจะถูกแช่ในอีพอกซีเรซินคลาส H ไร้ตัวทำละลายภายใต้สุญญากาศสูง (≤133Pa) จากนั้นนำไปบ่มในเตาอบแบบควบคุมอุณหภูมิ
เหตุใดจึงสำคัญ: สิ่งนี้ทำให้ขดลวดกันน้ำ กันฝุ่น ทนต่อการสั่นสะเทือน และกระจายความร้อนได้ดีขึ้น หากไม่มี VPI ฉนวนจะล้มเหลวเมื่อหลายปีก่อน
ชุดประกอบ SCR – โมดูลถูกติดตั้งบนตัวระบายความร้อนด้วยจาระบีระบายความร้อน และขันให้แน่นด้วยประแจทอร์คที่ปรับเทียบแล้ว ช่วยให้ความต้านทานการสัมผัสต่ำและป้องกันความร้อนสูงเกินไป

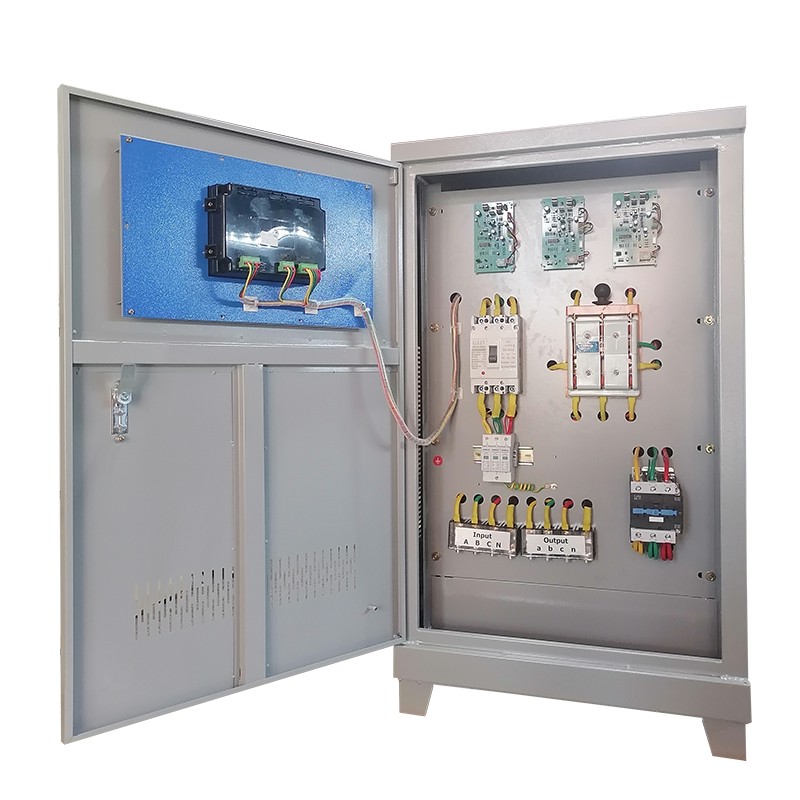

การประกอบขั้นสุดท้าย – ส่วนกำลังและส่วนควบคุมจะถูกแยกออกจากกันเพื่อลดสัญญาณรบกวนทางไฟฟ้า บัสบาร์ภายในทั้งหมดเป็นทองแดงบริสุทธิ์ชุบดีบุก (ไม่ใช่อะลูมิเนียม) ทองแดงหมายถึงความต้านทานลดลง ความร้อนน้อยลง และอายุการใช้งานยาวนานขึ้น

4. การทดสอบโรงงาน

หน่วย SJW ทุกเครื่องผ่านการทดสอบตามปกติและประเภทครบชุด:
ความต้านทานของฉนวน (≥ 100MΩ พร้อมเมกเกอร์ 2500V)
ทนต่ออิเล็กทริก (AC 3500V / 1 นาทีระหว่างขดลวดและกราวด์)
การทดสอบการควบคุมแบบไม่ขึ้นกับเฟส – มีการใช้แรงดันไฟฟ้าอินพุตที่ไม่สมดุลโดยไม่ได้ตั้งใจ (เช่น A:+15%, B:0%, C:−10%) และมีการวัดความไม่สมดุลของเอาท์พุต (ต้องเป็น ≤±1%)
การทดสอบการตอบสนองแบบไดนามิก – ใช้ขั้นตอนการโหลด 50% แรงดันไฟเอาท์พุตตกและเวลาฟื้นตัวจะถูกบันทึกด้วยเครื่องวิเคราะห์พลังงานความเร็วสูง จะต้องกลับสู่ภายใน ± 1% ภายใน 40ms
การทดสอบการถ่ายโอนข้อมูลโหลด – โหลดเต็มจะถูกลบออกกะทันหัน ภาวะชั่วครู่ของแรงดันไฟฟ้าเกินต้องไม่เกิน +5% ของค่าที่ตั้งไว้
การทดสอบการป้องกันกระแสเกิน / การลัดวงจร - ข้อผิดพลาดจำลองจะตรวจสอบว่า SCR ถูกบล็อกและเบรกเกอร์อินพุตตัดการทำงานภายในเวลาที่กำหนด
ผลการทดสอบแต่ละรายการจะถูกบันทึกไว้ในรายงานการทดสอบจากโรงงาน ซึ่งจัดส่งให้กับลูกค้าพร้อมกับผลิตภัณฑ์

หากคุณกำลังเผชิญกับความท้าทาย เช่น สัญญาณเตือนอุปกรณ์ที่ไม่สามารถอธิบายได้ การหยุดการผลิตที่เกี่ยวข้องกับแรงดันไฟฟ้า หรือความไม่สมดุลแบบสามเฟสในโรงงานของคุณ ซีรีส์ SJW อาจเป็นคำตอบ ทีมวิศวกรของ Yibaling พร้อมที่จะช่วยเหลือในเรื่องขนาด การปรับแต่ง และการสนับสนุนด้านเทคนิค
