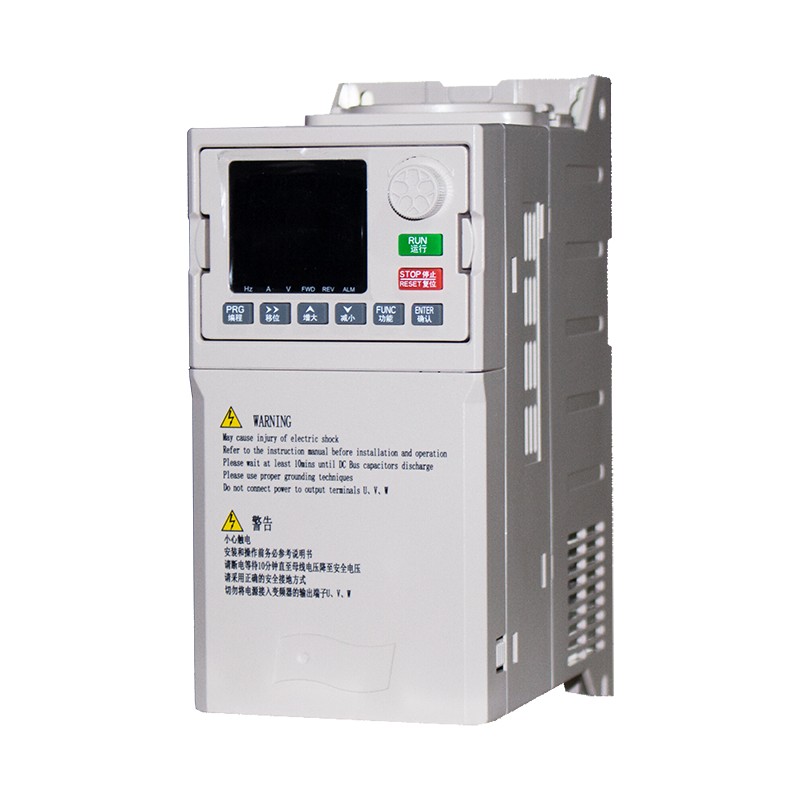

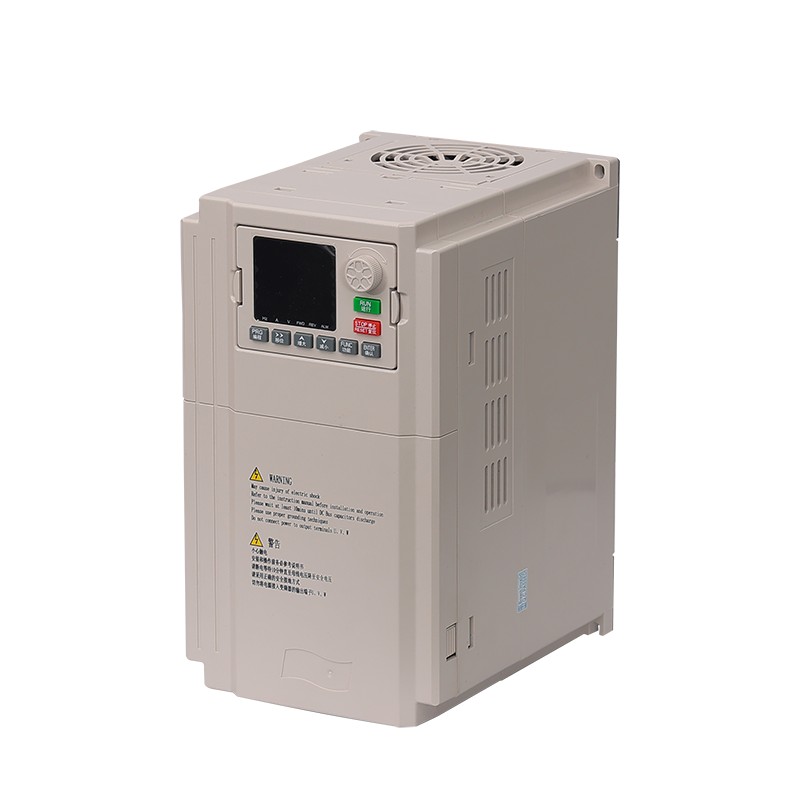

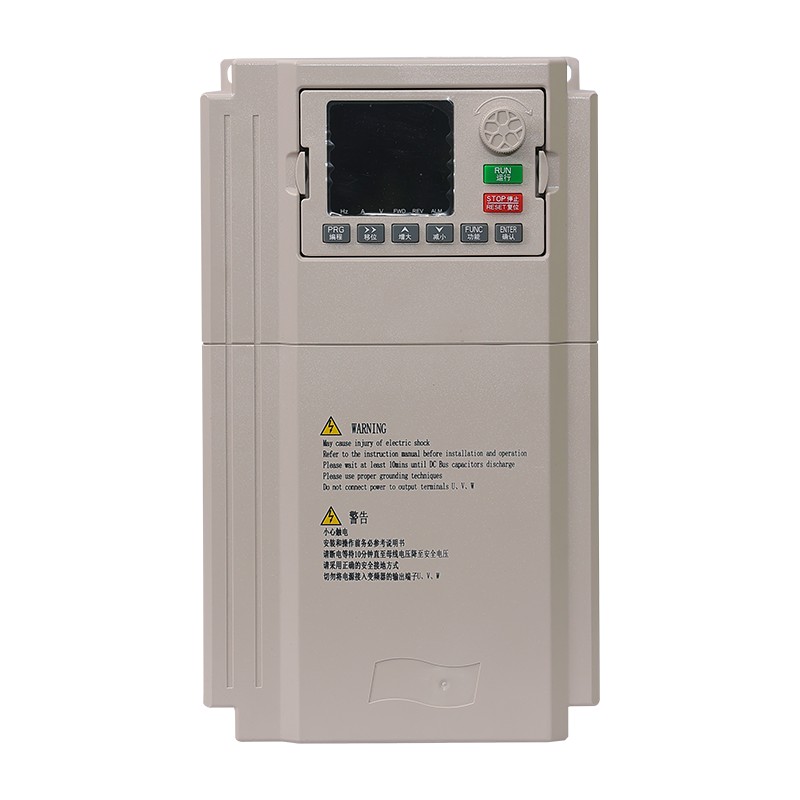

ตัวแปลงความถี่พิเศษสำหรับพัดลมและปั๊ม

Zhejiang Yibaling Power Supply Equipment Co., Ltd. เป็นหนึ่งในโรงงานขนาดใหญ่ในประเทศจีนที่เชี่ยวชาญด้านตัวแปลงความถี่พิเศษสำหรับพัดลมและปั๊ม โรงงานของเรามีส่วนร่วมในอุตสาหกรรมนี้มาหลายปีแล้ว และเครื่องแปลงความถี่พิเศษที่เราผลิตไม่เพียงแต่มีคุณภาพสูง แต่ยังเสนอราคาที่แข่งขันได้อีกด้วย เรายินดีต้อนรับคุณที่จะซื้อผลิตภัณฑ์คุณภาพสูงจากโรงงานของเรา

ส่งคำถาม

รายละเอียดสินค้า

ตัวแปลงความถี่พิเศษสำหรับพัดลมและปั๊มของ Yibaling เป็นอุปกรณ์ควบคุมพลังงานที่ได้รับการปรับปรุงอย่างล้ำลึกตามลักษณะของพัดลมและปั๊ม ควบคุมปริมาณลมหรืออัตราการไหลของอากาศอย่างแม่นยำโดยการปรับความเร็วมอเตอร์อย่างชาญฉลาด
ตัวแปลงความถี่พิเศษสำหรับพัดลมและปั๊มมีค่าอยู่ที่การเปลี่ยนโหมดการควบคุมแบบหยาบของวาล์ว/แผ่นกั้นแบบดั้งเดิมให้กลายเป็นโหมดการทำงานประหยัดพลังงานที่ได้รับการขัดเกลาตามการควบคุมความเร็วตามความต้องการ
ตัวแปลงความถี่ประเภทนี้ติดตั้งฟังก์ชันเฉพาะที่เหมาะสำหรับพัดลมและปั๊ม เช่น เส้นโค้ง V/F เชิงเส้นหรือสี่เหลี่ยม ฟังก์ชันสลีปและปลุก การประหยัดพลังงานอัตโนมัติ และการควบคุมรอบของปั๊มหลายตัว เป็นต้น
ผลลัพธ์ที่ได้คือทำงานได้ดีเป็นพิเศษในระบบ HVAC (การทำความร้อน การระบายอากาศ และการปรับอากาศ) การประปา การบำบัดน้ำเสีย ระบบทำความเย็นทางอุตสาหกรรม และระบบอื่นๆ
เมื่อเปรียบเทียบกับตัวแปลงความถี่อเนกประสงค์ ตัวพิเศษสามารถลดการใช้พลังงานของโหลดดังกล่าวได้อย่างมีประสิทธิภาพมากขึ้นในระหว่างการดำเนินการโหลดบางส่วน ซึ่งบรรลุผลในการประหยัดพลังงานอย่างมีนัยสำคัญ (โดยทั่วไปสูงถึง 20%-50%) ในขณะที่ลดการกระแทกทางกล ยืดอายุการใช้งานของอุปกรณ์ และเพิ่มระดับอัตโนมัติของระบบและความยืดหยุ่นในการควบคุม

ประวัติบริษัท

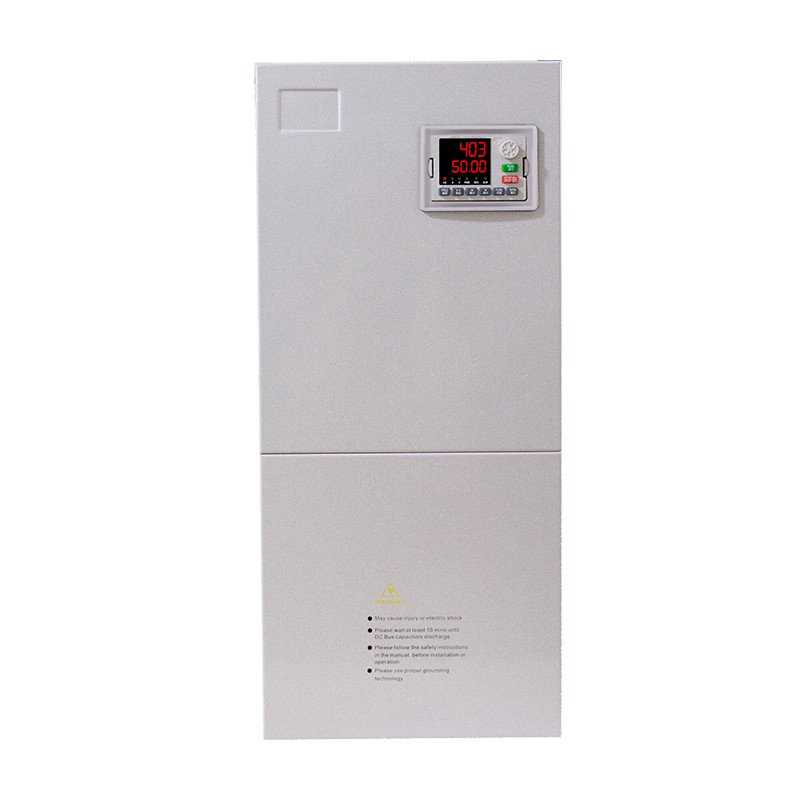

Special Frequency Converter for Fans and Pumps

สถานการณ์การใช้งาน

สถานการณ์การใช้งานตัวแปลงความถี่พิเศษสำหรับพัดลมและปั๊มหมุนรอบเป้าหมายหลักสองประการ: การควบคุมพารามิเตอร์กระบวนการอย่างแม่นยำ เช่น การไหล ความดัน และอุณหภูมิ และลดการใช้พลังงานลงอย่างมาก
โหลดของพัดลมและปั๊มใดๆ ที่จำเป็นต้องปรับเอาท์พุตของตัวกลางของเหลวโดยการเปลี่ยนความเร็วของมอเตอร์และดำเนินการควบคุมอัตโนมัติและการปรับปรุงประสิทธิภาพพลังงานเป็นสถานการณ์การใช้งานตามปกติสำหรับตัวแปลงความถี่พิเศษ ต่อไปนี้เป็นฟิลด์แอปพลิเคชันทั่วไปบางส่วน:

1. ระบบปรับอากาศส่วนกลาง

นี่เป็นการใช้งานทั่วไปที่สุดของตัวแปลงความถี่พิเศษสำหรับพัดลมและปั๊ม สำหรับอาคารสาธารณะและสิ่งอำนวยความสะดวกเชิงพาณิชย์ โดยจะควบคุมความเร็วในการหมุนของปั๊มทำความเย็น ปั๊มน้ำเย็น และพัดลมคูลลิ่งทาวเวอร์เพื่อให้สอดคล้องกับการเปลี่ยนแปลงโหลดแบบไดนามิก แทนที่วาล์วที่ไม่มีประสิทธิภาพและการควบคุมปริมาณประตูอากาศ ซึ่งช่วยประหยัดพลังงานได้สูงสุดถึง 30%-50% และปรับปรุงความสะดวกสบายในการควบคุมอุณหภูมิ

2. น้ำประปาและบำบัดน้ำเสียในเมือง

ในด้านนี้ ตัวแปลงความถี่พิเศษจะขับเคลื่อนปั๊มจ่ายน้ำ ปั๊มเพิ่มแรงดัน และโบลเวอร์เติมอากาศ เพื่อให้จ่ายน้ำแรงดันคงที่และการเติมอากาศที่แม่นยำตามออกซิเจนละลายน้ำ (DO) ทำให้มั่นใจในคุณภาพน้ำในขณะที่ลดการใช้พลังงานลงอย่างมาก

3. กระบวนการผลิตทางอุตสาหกรรม

เช่นในอุตสาหกรรมเคมีและโลหะวิทยา ตัวแปลงความถี่พิเศษใช้เพื่อควบคุมปั๊มและพัดลมในกระบวนการผลิต โดยควบคุมพารามิเตอร์กระบวนการอย่างแม่นยำเพื่อรักษาคุณภาพของผลิตภัณฑ์

4. สถานการณ์พิเศษ

ในการชลประทานทางการเกษตร การทำความร้อนจากส่วนกลาง และสถานการณ์พิเศษอื่นๆ เช่น เหมืองและเรือ ผลิตภัณฑ์ของเราบรรลุการอนุรักษ์ทรัพยากรและการดำเนินงานที่เชื่อถือได้ของระบบโดยการปรับเปลี่ยนตามความจำเป็น

แกนหลักของตัวแปลงความถี่พิเศษสำหรับพัดลมและปั๊ม

แกนกลาง	ส่วนประกอบหลัก	ฟังก์ชั่นและคุณสมบัติการออกแบบ
วงจรหลักการแปลงพลังงาน	หน่วยแก้ไข	แปลงไฟฟ้ากระแสสลับเป็นไฟฟ้ากระแสตรง รุ่นระดับกลางถึงระดับสูงใช้ IGBT สำหรับการแก้ไข ซึ่งสามารถบรรลุค่าตัวประกอบกำลังสูง (>0.95) และฮาร์โมนิคต่ำ
	ดีซีบัส	ประกอบด้วยกลุ่มตัวเก็บประจุด้วยไฟฟ้าและตัวต้านทานการปรับสมดุลแรงดันไฟฟ้า/การสับเปลี่ยน และใช้สำหรับการจัดเก็บและการกรองพลังงาน ความจุความจุและระดับความต้านทานต่ออุณหภูมิของส่วนประกอบนี้ส่งผลโดยตรงต่ออายุการใช้งานและความน่าเชื่อถือ
	หน่วยอินเวอร์เตอร์	แกนกลางของแกนประกอบด้วยโมดูล IGBT และวงจรไดรเวอร์เฉพาะ ความเร็วในการตอบสนองการป้องกัน (ที่ระดับ μs) ของวงจรไดรเวอร์มีความสำคัญ เนื่องจากเป็นตัวกำหนดความปลอดภัยของ IGBT
แกนควบคุมอัจฉริยะ	ตัวควบคุมหลัก	โดยปกติแล้วจะใช้ DSP แบบ 32 บิตหรือ MCU ประสิทธิภาพสูง ซึ่งมีหน้าที่รับผิดชอบในการรันอัลกอริธึมควบคุม ประมวลผลสัญญาณ และดำเนินการตรรกะการป้องกัน
	วงจรสุ่มตัวอย่างสัญญาณ	เซ็นเซอร์ฮอลล์กระแสไฟฟ้า/แรงดันไฟฟ้าที่มีความแม่นยำสูงและเซ็นเซอร์อุณหภูมิให้การตอบสนองแบบเรียลไทม์และแม่นยำสำหรับการควบคุม
อัลกอริธึมเฉพาะทางและโมดูลการทำงาน	เส้นโค้งการควบคุม V/F ที่ปรับให้เหมาะสม	อุปกรณ์นี้มีเส้นโค้ง V/F ที่ออกแบบมาเป็นพิเศษสำหรับลักษณะโหลดแรงบิดแบบสี่เหลี่ยมจัตุรัสของพัดลมและปั๊ม โดยจะลดแรงดันไฟฟ้าโดยอัตโนมัติระหว่างโหลดเบาเพื่อให้ประหยัดพลังงานได้อย่างเหมาะสม
	ตัวควบคุม PID ในตัว	ฟังก์ชั่นหลัก สามารถรับสัญญาณกระบวนการได้โดยตรง เช่น ความดัน อุณหภูมิ และการไหล (4-20mA/0-10V) และปรับความเร็วในวงปิดโดยอัตโนมัติ ทำให้ไม่จำเป็นต้องใช้เครื่องมือ PID ภายนอก
	ตรรกะการควบคุมหลายปั๊ม	โปรแกรมในตัวทำให้สามารถควบคุมการสตาร์ทแบบนุ่มนวลแบบไซคลิกของปั๊ม 2 ถึง 8 ตัว รวมถึงการสลับลำดับและการปรับสมดุลการสึกหรอ สิ่งนี้ทำให้เกิดสถานีสูบน้ำอัจฉริยะแบบหลายยูนิตอย่างแท้จริง

ข้อมูลผลิตภัณฑ์

แบบอย่าง	แรงดันไฟฟ้าขาเข้า	แรงดันขาออก	พลัง	แบบอย่าง	จัดอันดับปัจจุบัน	G.W.Grossweight(กก.)	ขนาด(มิลลิเมตร)	ขนาดการติดตั้ง (มม.)
760-G2.2-T4	380V	380V	2.2kW	เจ1	5.1	1.4	21295154	212*78
760-G4.0-T4	380V	380V	4.0kW	เจ1	8.5	1.5
760-G5.5-T4	380V	380V	5kW	เจ1	13	1.5
760-G7.5-T4	380V\|ซี	380V	7.5kW	เจ2	16	3.36	2401401805	230*129
760-G11-T4	380V	380V	11กิโลวัตต์	เจ2	24	3.42	2401401805	230*129
760-G15-T4	380V	380V	15กิโลวัตต์	เจ3	32	5.7	322205199	305*188
760-G18.5-T4	380V	380V	18.5KW	เจ3	36	5.82
760-G22-T4	380Vc	380V	22กิโลวัตต์	เจ3	44	6.72
760-G30-T4	380V	380V	30กิโลวัตต์	เจ3	58	6.66
760-G37-T4	380V	380V	37กิโลวัตต์	เจ4	70	14.9	460230210	470*160
760-G45-T4	380V	380V	45กิโลวัตต์	เจ4	90	15.04	460230210	470*160
760-G55-T4	380V	380V	55กิโลวัตต์	เจ5	110	18	530270205	505*195
760-G75-T4	380V	380V	75กิโลวัตต์	เจ5	152	18.12	530270205	505*195
760-G90-T4	380V	380V	90กิโลวัตต์	เจ6	172	38	650270290	630*145
760-G110-T4	380V	380V	110กิโลวัตต์	เจ6	205	38
760-G132-T4	380V	380V	132กิโลวัตต์	เจ6	253	39
760-G160-T4	380V	380V	160กิโลวัตต์	เจ7	304	6	800310320	775*250
760-G185-T4	380V	380V	185กิโลวัตต์	เจ7	334	52.5
760-G200-T4	380V	380V	200กิโลวัตต์	เจ7	377	52.5
760-G220-T4	380V	380V	220กิโลวัตต์	เจ8	426	72.8	800470320	775*360
760-G250-T4	380V	380V	250กิโลวัตต์	เจ8	465	73.4
760-G285-T4	380V	380V	285กิโลวัตต์	เจ8	520	74
