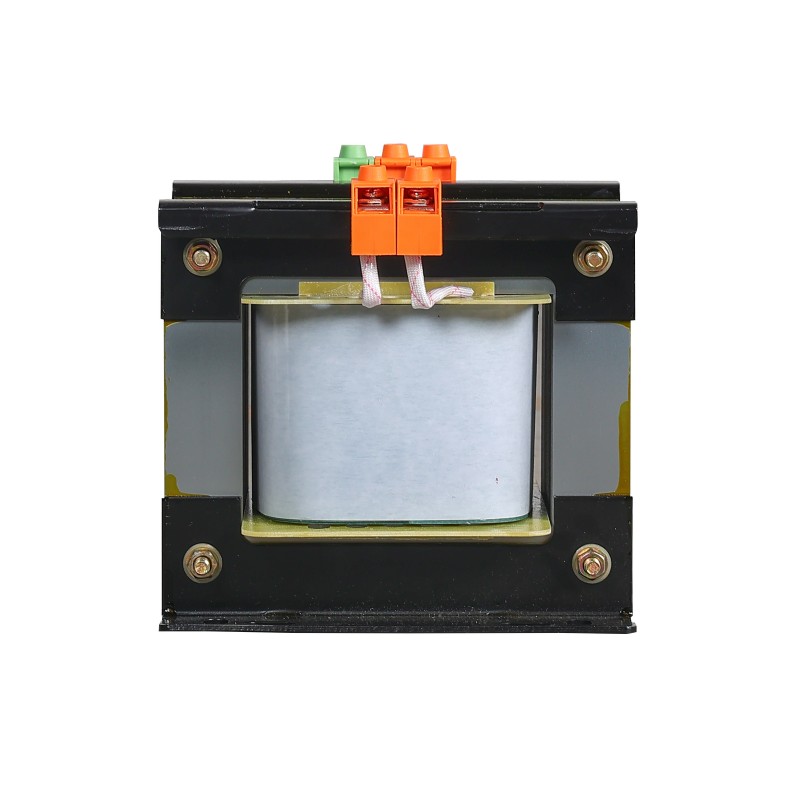

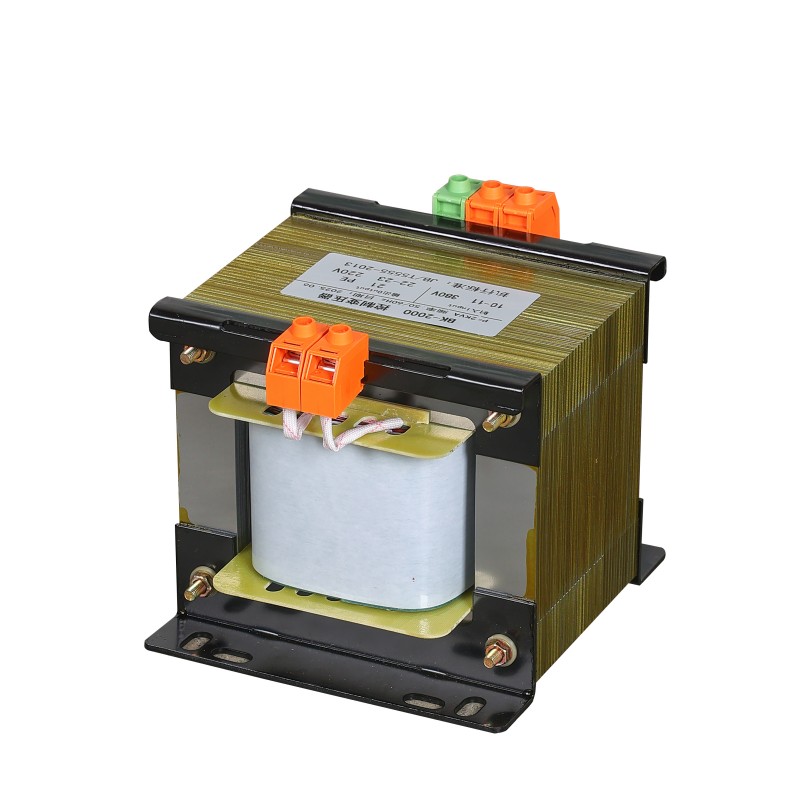

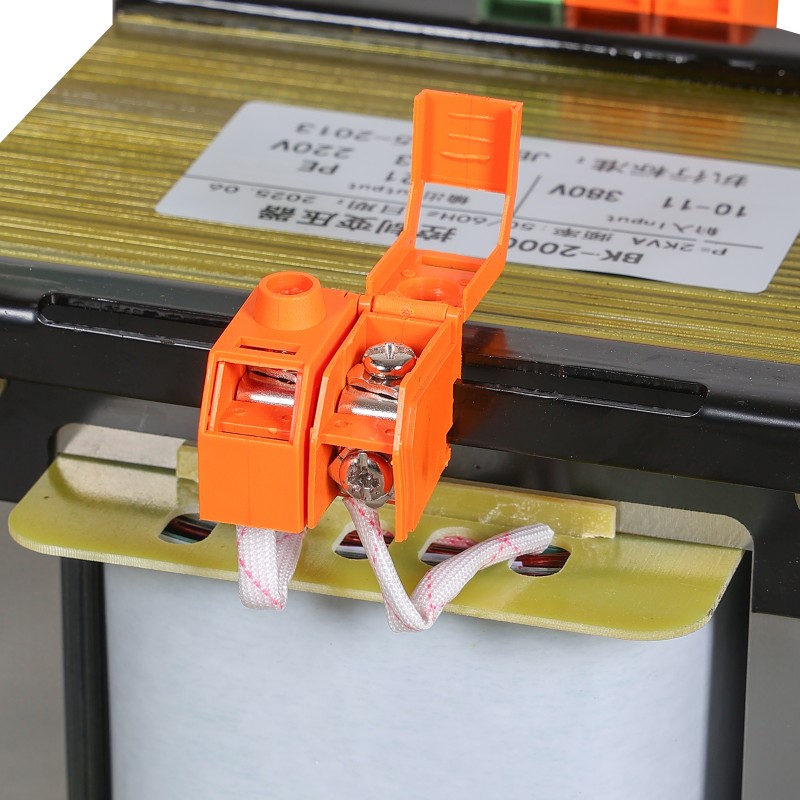

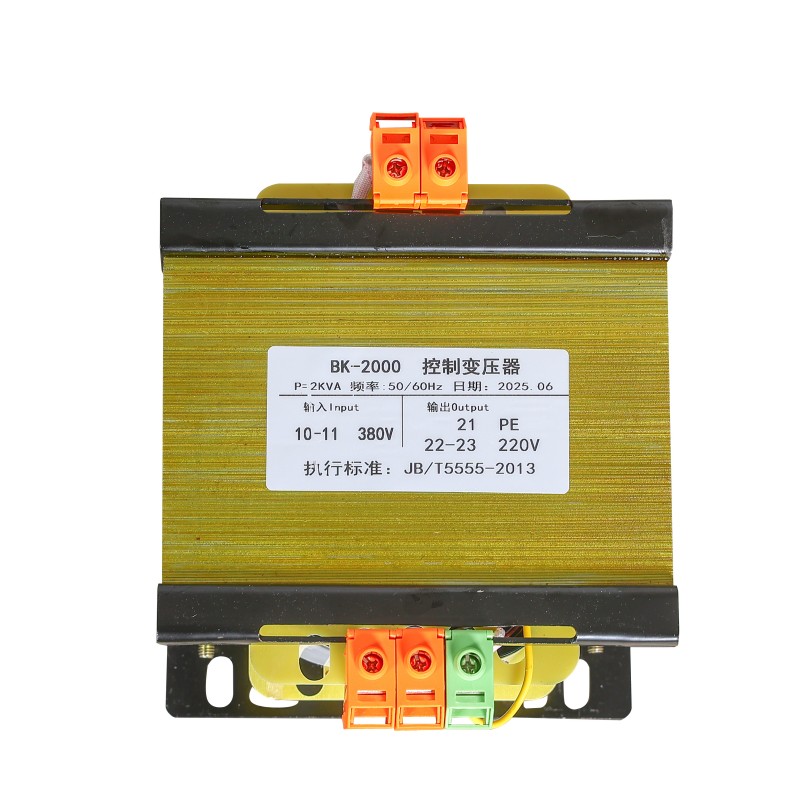

BK หม้อแปลงไฟฟ้า 1 เฟส 220V

หม้อแปลงไฟฟ้าเฟสเดียว BK 220V เป็นหม้อแปลงควบคุมแบบแยกส่วนแบบคลาสสิกและใช้กันอย่างแพร่หลาย ได้รับการออกแบบมาเป็นพิเศษสำหรับสถานการณ์ทางอุตสาหกรรม เชิงพาณิชย์ และห้องปฏิบัติการต่างๆ เหมาะสำหรับวงจรควบคุมแรงดันต่ำ แหล่งจ่ายไฟสำหรับอุปกรณ์ที่มีความแม่นยำ และระบบไฟส่องสว่างนิรภัย ฯลฯ ฟังก์ชันหลักคือการจ่ายไฟ AC เฟสเดียวที่ปลอดภัย เสถียร และบริสุทธิ์สำหรับสถานการณ์เหล่านี้

ผลิตภัณฑ์นี้ผลิตจากเหล็กแผ่นซิลิกอนรีดเย็นคุณภาพสูงและขดลวดทองแดงบริสุทธิ์ ซึ่งแข็งตัวและขึ้นรูปผ่านกระบวนการชุบสูญญากาศ การออกแบบโครงสร้างนี้ทำให้สามารถทำงานได้ดีเป็นพิเศษในการใช้งานจริง:

การสูญเสียต่ำ อุณหภูมิที่เพิ่มขึ้นต่ำ ประสิทธิภาพของฉนวนที่แข็งแกร่ง และความสามารถในการแยกทางไฟฟ้าระหว่างขั้วอินพุตและเอาต์พุตได้อย่างสมบูรณ์ สามารถกรองการรบกวนต่างๆ ในระบบโครงข่ายไฟฟ้าได้อย่างมีประสิทธิภาพ โดยให้ไฟ 220V เฟสเดียวที่บริสุทธิ์และเสถียรสำหรับระบบควบคุม PLC เครื่องมือวัดความแม่นยำ อุปกรณ์ให้แสงสว่าง และอุปกรณ์ไฟฟ้าขนาดเล็กอื่นๆ

ความรู้เบื้องต้นเกี่ยวกับหลักการ

หม้อแปลงไฟฟ้าเฟสเดียว BK220V สามารถเปลี่ยนทั้งขนาดของแรงดันไฟสลับและขนาดของกระแสสลับได้

(1) ฟังก์ชั่น "การเปลี่ยนรูป" ของหม้อแปลงไฟฟ้าสามารถเพิ่มหรือลดแรงดันไฟฟ้ากระแสสลับได้ โดยไม่สนใจการสูญเสียพลังงานไฟฟ้า ความสัมพันธ์ระหว่างแรงดันไฟฟ้าปฐมภูมิ U1 แรงดันไฟฟ้าทุติยภูมิ U2 จำนวนรอบในขดลวดปฐมภูมิ N1 และจำนวนรอบในขดลวดทุติยภูมิ N2 จะเป็นดังนี้:

U1/U2=N1/N2=n

เรียกว่าอัตราส่วนรอบหรืออัตราส่วนแรงดันไฟฟ้า จากสมการข้างต้น เราจะเห็นได้ว่า:

1 เมื่อจำนวนรอบของขดลวดทุติยภูมิ N2 มากกว่าขดลวดปฐมภูมิ N1 แรงดันไฟฟ้าทุติยภูมิ U2 จะสูงกว่าแรงดันไฟฟ้าปฐมภูมิ U1 นั่นคือเมื่อ n = N1/N2 < 1 หม้อแปลงสามารถเพิ่มแรงดันไฟฟ้ากระแสสลับได้ ดังนั้นหม้อแปลงที่มีอัตราส่วนแรงดันไฟฟ้า n < 1 จึงเรียกว่าหม้อแปลงแบบสเต็ปอัพ

2 เมื่อจำนวนรอบของขดลวดทุติยภูมิ N2 น้อยกว่าขดลวดปฐมภูมิ N1 หม้อแปลงไฟฟ้าสามารถลดแรงดันไฟฟ้ากระแสสลับได้ ดังนั้นเมื่อ n > 1 หม้อแปลงจึงเรียกว่าหม้อแปลงแบบสเต็ปดาวน์

3 เมื่อจำนวนรอบของขดลวดทุติยภูมิ N2 เท่ากับจำนวนรอบของขดลวดปฐมภูมิ N1 หม้อแปลงไฟฟ้าจะไม่เปลี่ยนขนาดของแรงดันไฟฟ้ากระแสสลับนั่นคือแรงดันไฟฟ้าหลัก U1 จะเท่ากับแรงดันไฟฟ้ารอง U2 แม้ว่าหม้อแปลงชนิดนี้จะไม่สามารถเปลี่ยนขนาดแรงดันไฟฟ้าได้ แต่ก็สามารถแยกวงจรหลักและวงจรทุติยภูมิได้ทางไฟฟ้า ดังนั้นหม้อแปลงที่มี n = 1 จึงมักใช้เป็นหม้อแปลงแยก

(2) ฟังก์ชั่น "การเปลี่ยนแปลงในปัจจุบัน"

หม้อแปลงไฟฟ้าไม่เพียงแต่สามารถเปลี่ยนขนาดของแรงดันไฟฟ้ากระแสสลับเท่านั้น แต่ยังสามารถเปลี่ยนขนาดของกระแสสลับได้อีกด้วย เนื่องจากหม้อแปลงไฟฟ้ามีการสูญเสียพลังงานเพียงเล็กน้อยและสามารถละเลยได้ กำลังไฟฟ้าเข้า P1 และกำลังไฟฟ้าเอาท์พุต P2 ของหม้อแปลงไฟฟ้าจะเท่ากัน นั่นคือ: P1=P2

U1-11=U2-12

U1/U2=12/11

จากสมการข้างต้นจะเห็นได้ว่าแรงดันไฟฟ้าหลักและรองของหม้อแปลงไฟฟ้ามีสัดส่วนผกผันกับกระแสหลักและกระแสทุติยภูมิ ถ้าแรงดันไฟฟ้าทุติยภูมิเพิ่มขึ้น กระแสทุติยภูมิจะลดลง และถ้าแรงดันไฟฟ้าทุติยภูมิลดลง กระแสไฟฟ้าทุติยภูมิจะเพิ่มขึ้น โดยสรุป สำหรับหม้อแปลง ยิ่งขดลวดหมุนมาก แรงดันไฟฟ้าที่ปลายทั้งสองก็จะยิ่งสูงขึ้น และกระแสไฟฟ้าที่ไหลผ่านก็จะยิ่งน้อยลง ตัวอย่างเช่นในหม้อแปลงไฟฟ้าบางตัวมีการทำเครื่องหมายว่า "แรงดันไฟฟ้าขาเข้า 220V, แรงดันเอาต์พุต 6V" จากนั้นอัตราส่วนของจำนวนรอบของขดลวดปฐมภูมิและขดลวดทุติยภูมิของหม้อแปลงนี้คือ n = 220/6 = 110/3 = 37 เมื่อหม้อแปลงนี้เชื่อมต่อกับวงจร กระแสที่ไหลออกจากขดลวดทุติยภูมิคือ 37 เท่าที่ไหลเข้าสู่ขดลวดปฐมภูมิ

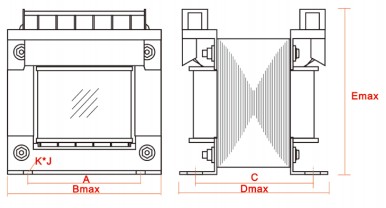

พารามิเตอร์โดยละเอียด

ความได้เปรียบด้านราคา

พูดง่ายๆ ก็คือข้อดีของหม้อแปลงเฟสเดียว BK220V คือพบว่ามี "จุดกึ่งกลาง" ที่ใช้งานได้จริงมากที่สุดระหว่างผลิตภัณฑ์มาตรฐานกับผลิตภัณฑ์ที่ได้รับการปรับแต่ง

โรงงานอี้บาหลิงของเราเริ่มต้นจากการผลิตโมเดลหม้อแปลงมาตรฐาน ดังนั้นเราจึงซื้อแผ่นเหล็กซิลิกอนและลวดทองแดงจำนวนมากเป็นชุด และซื้อวัสดุเหล่านี้จำนวนมาก

ส่งผลให้สามารถควบคุมต้นทุนได้ ในขณะเดียวกัน เราก็คุ้นเคยกับสายการผลิตของโมเดลมาตรฐาน และพนักงานของเราก็มีประสิทธิภาพสูง ซึ่งทำให้โมเดลมาตรฐานของเราได้เปรียบด้านราคาตามธรรมชาติ

อย่างไรก็ตาม หม้อแปลงไฟฟ้าเฟสเดียวรุ่น BK220V มาตรฐานไม่เหมาะกับทุกสภาพแวดล้อม พื้นที่โรงงานหลายแห่งมีเงื่อนไขพิเศษ - บางทีพื้นที่ในตู้อาจมีจำกัดเพียงเล็กน้อย หรือจำเป็นต้องใช้แรงดันไฟเอาท์พุตที่ไม่ธรรมดา โรงงาน Yibaling ของเราจะไม่ขอให้คุณจ่ายค่าธรรมเนียมการพัฒนาที่สูงสำหรับการออกแบบใหม่ทั้งหมดตั้งแต่เริ่มต้น

วิศวกรของเราทำงานบนแพลตฟอร์มที่สมบูรณ์ของที่มีอยู่ ตรวจสอบหม้อแปลงเพื่อทำการปรับเปลี่ยน: เช่น การปรับกำลังอย่างละเอียดภายในข้อกำหนดที่มีอยู่ การเปลี่ยนทิศทางของขั้วต่อการเชื่อมต่อ หรือการปรับเปลือกตามขนาดของตู้ของคุณ

วัสดุแกนหลัก เช่น แผ่นเหล็กซิลิกอนและการเคลือบด้วยระบบสุญญากาศจะไม่เปลี่ยนแปลง ดังนั้นจึงสามารถแก้ไขปัญหาที่แท้จริงของคุณได้โดยไม่แพงจนเกินไป และการจัดส่งก็รวดเร็วเช่นกัน

ในขณะเดียวกัน เมื่อเปรียบเทียบกับตลาด: เมื่อเปรียบเทียบกับผลิตภัณฑ์แบรนด์เนมราคาถูกและไม่ผ่านการตรวจสอบ เราใช้วัสดุแท้เกรดอุตสาหกรรม ได้รับการตรวจสอบอย่างเต็มรูปแบบเมื่อออกจากโรงงาน โดยมีเป้าหมายเพื่อความมั่นคงและความทนทานในระยะยาว เมื่อเทียบกับแบรนด์ต่างประเทศ เราไม่มีขั้นตอนการนำเข้าแบรนด์ระดับพรีเมียมและซับซ้อน ราคาสมเหตุสมผล และการตอบสนองรวดเร็ว เมื่อเปรียบเทียบกับการออกแบบแบบกำหนดเองใหม่ทั้งหมดที่ต้องใช้การทำแม่พิมพ์ โซลูชัน "การปรับแต่ง" ของ Yibaling ของเราสามารถช่วยคุณประหยัดค่าธรรมเนียมวิศวกรรมที่จ่ายเพียงครั้งเดียวและระยะเวลารอคอยที่ยาวนาน
